Intelligente bipolare StromversorgungPBZ-Serie

Intelligente Stromversorgung mit arbiträrer Wellenformerzeugung und präziser Leistungssimulation!

Intelligente bipolare Stromversorgung PBZ-Serie

Leistung

7 neue Funktionen für eine optimale Testsimulation!

Die PBZ ist eine Serie bipolarer programmierbarer DC-Stromversorgungen, die einen reibungslosen Nulldurchgang zulassen und so ±-Spannung und ±-Stromstärke bieten, ohne die Ausgangsanschlüsse wechseln zu müssen. Die PBZ ist befähigt für den 4-Quadranten-Betrieb, was bedeutet, dass sie Leistung sowohl zur Verfügung stellen als auch ableiten kann, ideal für den Antrieb von induktiven und kapazitiven Lasten. Diese Stromversorgung verfügt über einen eingebauten Funktionsgenerator, der eine einfache Erzeugung von Wellenformen und Sequenzen ermöglicht.

Der Ausgangsstrom der PBZ kann mit der Synchronisierungsfunktion auf mehrere Geräte aufgeteilt werden. Die +-lineare Schaltauslegung der PBZ hat eine 40-%ige Reduzierung des Gewichts ermöglicht (ca. 22 kg), während gleichzeitig ein extrem schnelles Ansprechverhalten (Konstantspannungs-Modus: 100 kHz) und geringes Wellenrauschen erreicht werden.

PBZ Vier-Quadranten-Funktionsdiagramm (bipolar)

Wellenformerzeugung

Eingebauter Funktionsgenerator für eine konfigurierbare Wellenformerzeugung!

Zusätzlich zu den Basiswellenformen Sinus, Rechteck und Dreieck ermöglicht die PBZ dem Bediener, mit dem eingebauten Funktionsgenerator bis zu 16 benutzerdefinierte Wellenformen einzurichten. Amplitude, Frequenz, Startphase, Frequenzabtastung und Rechteckwellenleistung können je nach Bedarf programmiert werden. 16 benutzerdefinierte Wellenformen können frei bearbeitet und im internen PBZ-Speicher registriert werden. Die Sequenzfunktion (siehe S. 6) ermöglicht es, jeden Schritt einer einzelnen Wellenform in bis zu 1024 Schritten aus 16 Programmen detailliert anzupassen. *Zur Bearbeitung der Wellenform ist eine proprietäre Software erforderlich (SD022-PBZ(Wavy für PBZ)).

3 Basiswellenformen

Sinuswelle

Sinuswelle

Dreieckwelle

Dreieckwelle

Rechteckwelle

Rechteckwelle

16 Benutzerdefinierte Wellenformen (Standardkurven)

Rampe
(ansteigend)

Rampe (ansteigend)

Rampe
(abfallend)

Rampe (abfallend)

Sinuswelle, Halbwelle
(Pluspol)

Sinuswelle, Halbwelle (Pluspol)

Sinuswelle, Halbwelle
(Minuspol)

Sinuswelle, Halbwelle (Minuspol)

Exponentialfunktion
(ansteigend)

Exponentialfunktion (ansteigend)

Exponentialfunktion
(abfallend)

Exponentialfunktion (abfallend)

Sinuswelle, Halbwellengleichrichtung
(Pluspol)

Sinuswelle, Halbwellengleichrichtung (positive Polarität)

Sinuswelle, Halbwellengleichrichtung
(Minuspol)

Sinuswelle, Halbwellengleichrichtung (negative Polarität)

Sinuswelle, Vollwellengleichrichtung
(Pluspol)

Sinuswelle, Vollwellengleichrichtung (positive Polarität)

Sinuswelle, Vollwellengleichrichtung
(Minuspol)

Sinuswelle, Vollwellengleichrichtung (negative Polarität)

Sprungantwort zweiter Ordnung
(Dämpfungskoeffizient 0,1)

Sprungantwort zweiter Ordnung (Dämpfungskoeffizient 0,1)

Sprungantwort zweiter Ordnung
(Dämpfungskoeffizient 0,2)

Sprungantwort zweiter Ordnung (Dämpfungskoeffizient 0,2)

Sprungantwort zweiter Ordnung
(Dämpfungskoeffizient 0,7)

Sprungantwort zweiter Ordnung (Dämpfungskoeffizient 0,7)

Impulsantwort zweiter Ordnung
(Dämpfungskoeffizient 0,1)

Impulsantwort zweiter Ordnung (Dämpfungskoeffizient 0,1)

Impulsantwort zweiter Ordnung
(Dämpfungskoeffizient 0,2)

Impulsantwort zweiter Ordnung (Dämpfungskoeffizient 0,2)

Impulsantwort zweiter Ordnung
(Dämpfungskoeffizient 0,7)

Impulsantwort zweiter Ordnung (Dämpfungskoeffizient 0,7)

Durch Wellenform-Erzeugung erweiterte Beispielanwendungen

Leistungsschwankungsprüfungen für elektronische Fahrzeugbauteile
Fahrzeugnavigationssysteme, andere

Fahrzeugnavigationssysteme, andere

Lade-/Entladeprüfung für Akkus
Verschiedene Akkus

Verschiedene Akkus

Simulierte Batterie-Lade-/Entladeprüfung
Digitalkameras, Mobiltelefone und andere

Digitalkameras, Mobiltelefone und andere

Konstantstromquelle für Pulse Plating
Festplatten, andere

Festplatten, andere

Restwellen-Überlappungstest
Verschiedene elektrische Speicherelemente

Verschiedene elektrische Speicherelemente

Ausdauerprüfung für DC-Motoren
Drucker, andere

Drucker, andere

Konstantstromquelle für Magnetfelderzeugung
Helmholtzspule

Helmholtzspule

Sonstiges

  • Kontaktwiderstandstests für Trennschalter und Relais
  • Kenngrößentests für Magnetventile, Spulen und andere

Sequenzfunktion

Sequenzanpassung für eine komfortable Wellenformerzeugung!

Die grundlegenden Wellenformen Sinus, Dreieck und Rechteck (sowie die 16 benutzerdefinierten Wellenformen) können jeweils per Sequenzschritt programmiert werden, was eine einfache Erstellung komplexer Sequenzen ermöglicht. Sequenzen bestehen aus bis zu 1024 Schritten, die aus bis zu 16 Programmen zugeordnet werden können. Mit der Skriptfunktion können mehrere Programme nach Bedarf kombiniert und ausgeführt werden. Wie dargestellt nutzt Programm 1 8 Schritte, was die Zuweisung von 1016 Schritten zu den verbleibenden 15 Programmen ermöglicht. (1024 – 8 = 1016 Schritte) Mit der Skriptfunktion kann der Bediener die Sequenz und Anzahl von Wiederholungen für eingerichtete Programme festlegen. In 1 Skript können sowohl im Konstantspannungs- als auch um Konstantstrom-Modus bis zu 50 Zeilen zugewiesen werden.

Schritt- und Programmeinstellungen

Schritt- und Programmeinstellungen

Beispiel für ein Skript

Beispiel für ein Skript

Synchronisierter Betrieb

Nahtlose Sequenzausführung ohne Abweichung zwischen synchronisierten Einheiten! Synchronisierte Mehrkanal-Spannungsschwankungstests nach Normen der Automobilindustrie!

Diese Funktion ermöglicht es dem Benutzer, den Ausgang mehrerer PBZ-Einheiten bei der Ausführung einer Sequenz zu synchronisieren und auch während einer langen Sequenz Abweichungen zu verhindern. *Mit Ausnahme einer Startverzögerung von bis zu 1 μs

Beispiel für einen Mehrkanal-Spannungsschwankungstest

Die Stromversorgung für Kraftfahrzeuge wird von der Batterie zur Verfügung gestellt, aber die Stromversorgung wird durch mehrere interne elektronische Komponenten (+B→ACC→IG) aktiviert, die in einer bestimmten Reihenfolge EIN/AUS schalten. Es gibt extrem viele elektronische Bauteile, die eine Instabilität im Auto verursachen können, darunter Motorstartprobleme und Flattern in elektrischen Schaltkreisen. Daher können Probleme, die durch diese Instabilität verursacht werden, wie z. B. Stromunterbrechungen und -schwankungen in der Planung berücksichtigt und vermieden werden, indem für elektronische Automobilbauteile strenge Spannungsschwankungsprüfungen auf allen Kanälen durchgeführt werden.

Beispiel für die Nutzung des synchronisierten Betriebs

Beispiel für die Nutzung des synchronisierten Betriebs

Fahrzeugnavigationssystem

  • CH1: +B-LEITUNG
    Die von der Batterie kontinuierlich gelieferte Leistung wird an Komponenten wie z. B. Uhren und Speichergeräte weiterverteilt.
  • CH2: ACC-LEITUNG
    Die Stromversorgung für Fahrzeugnavigationssysteme wird über den ACC-Kontakt des Zündschalters eingeschaltet. Nachdem der Schalter aktiviert wurde, sind Echtzeit-Navigation, Radiohören usw. möglich.
  • CH3: ILL-LEITUNG
    Reservestromversorgungsleitung (ILL), die +B, IG und ACC hochzieht.

Fahrzeugnavigationssystem

Parallelbetrieb

Einfache Erhöhung der Kapazität!

Mit dieser Funktion kann der Benutzer den Ausgangsstrom erhöhen, indem mehrere Einheiten parallel geschaltet werden. Dieser Aufbau lässt sich mit 2 identischen Modellen und dem optionalen Parallelbetriebssatz ganz einfach einrichten.
*Für Systeme, die mehr als 3 Einheiten benötigen, beachten Sie die Informationen zur Baureihe PBZ-SR. Informationen zu Systemen, die mehr als 6 Einheiten erfordern, erhalten Sie von Ihrem Kikusui-Händler vor Ort. (Standardmodelle)

Kit für Parallelbetrieb (Option)

Optionaler Zubehörsatz für den parallelen Anschluss von 2 PBZ-Einheiten (gleiches Modell). Wählen Sie den Satz aus folgenden Möglichkeiten aus, der am besten für Ihre Testansprüche geeignet ist.
*Halterung nicht im Lieferumfang der PK02-PBZ und PK03-PBZ enthalten

Unipolarer Modus

Voller Betrieb in Quadrant 2

Die unipolare Funktion ist nur bei der PBZ verfügbar. Mit dem „unipolaren Modus“ kann die PBZ Strom in beide Richtungen anlegen (Quelle und Ableitung), während der Strom in eine einzige Richtung fließt. Wie in der folgenden Zeichnung zu sehen ist, ermöglicht diese Funktion dem Benutzer den vollen Betrieb im 1. und 2. Quadranten. Im unipolaren Modus kann der Nutzer Leistungsbeschränkungen überbrücken (PBZ20-20: 100 W, PBZ40-10: 180 W), die im bipolaren Modus im 2. und 4. Quadranten bestehen.

Unipolarer Modus

Schnelle Ansprechzeit

100 kHz*1/150 kHz*2 (Konstantspannungs-Modus)

100 kHz/150 kHz Frequenzspezifikationen (CV). Die exzellente Wellenformqualität in Kombination mit der ultraschnellen Anstiegs-/Abfallzeit von 3,5 μs lassen die PBZ eine große Bandbreite an Wellenformen in der höchsten Qualität reproduzieren.

Beispiel für die Anstiegszeit, wenn ein Ansprechen in 3,5 μs eingestellt ist

Beispiel für die Anstiegszeit, wenn ein Ansprechen in 3,5 μs eingestellt ist
*1 100 kHz für Standardmodelle (PBZ20-20, 40-10, 60-6.7, 80-5)
*2 150 kHz für „A“-Modelle (PBZ20-20A)

Geringe Restwelligkeit

Exzellente Wellenformqualität

Die exzellente Wellenformqualität der PBZ minimiert Störeffekte auf Simulationen und impulsgetriebene Geräte.

Beispiel der tatsächlichen 0,1-V-Schrittwellenform Restwelligkeit 2 mVrms, Rauschen 20 mVp-p (PBZ20-20)

Beispiel der tatsächlichen 0,1-V-Schrittwellenfor
Restwelligkeit 2 mVrms, Rauschen 20 mVp-p (PBZ20-20)
*PBZ40-10: Restwelligkeit 4 mVrms, Rauschen 20 mVp-p
PBZ60-6.7: Restwelligkeit 4 mVrms, Rauschen 30 mVp-p
PBZ80-5: Restwelligkeit 4 mVrms, Rauschen 30 mVp-p

40 % leichter als frühere Modelle

Die +-lineare Schaltauslegung der PBZ hat eine 40-%ige Reduzierung des Gewichts ermöglicht (ca. 22 kg), was zu einer verbesserten Zugänglichkeit und Transportfähigkeit von Testsystemen für Tischmodelle beiträgt.

Erweiterter Messbereich

Die eingebauten Messfunktionen ermöglichen ein einfaches Testen, ohne dass Multimeter oder andere Testgeräte benötigt werden. Des Weiteren ermöglicht es das Messzeit-TRIG-Signal dem Bediener, die Start- und Verzögerungszeit der Messung zu programmieren.

Open in a new windowZOOM
Einstellpunkt
SpannungsmessungDCMessbereich (Auflösung)120 % der Nennleistung (0,001 V)
Genauigkeit *1± (0,05 % des Messwerts + 0,05 % des Nennwerts)
ACMessbereich (Auflösung)120 % des Nennwerts/CF (0,001 V)
DC+ACMessbereich (Auflösung)120 % der Nennleistung (0,001 V)
AC und DC+ACGenauigkeit*1*2± (0,5 % des Messwerts + 0,1 % des Nennwerts)
(5 Hz bis 10 kHz)
± (1 % des Messwerts + 0,2 % des Nennwerts)
(10 Hz bis 50 kHz)
± (2 % des Messwerts + 0,2 % des Nennwerts)
(50 Hz bis 100 kHz)
SPITZEMessbereich (Auflösung)120% der Nennleistung(0,01V)
SPITZEGenauigkeit *1*3± (0,5 % des Nennwerts)
StrommessungDCMessbereich120 % des Nennwerts (0,001 A)
Genauigkeit *1± (0,3 % des Messwerts + 0,1 % des Nennwerts)
ACMessbereich (Auflösung)120 % des Nennwerts/CF (0,001 A)
DC+ACMessbereich (Auflösung)120 % des Nennwerts (0,001 A)
AC und DC+ACGenauigkeit*1*2± (3 % des Messwerts + 0,1 % des Nennwerts)
(5 Hz bis 10 kHz)
± (10 % des Messwerts + 1 % des Nennwerts)
(10 Hz bis 100 kHz)
SPITZEMessbereich (Auflösung)120 % des Nennwerts (0,01 A)
SPITZEGenauigkeit *1*3± (0,5 % des Nennwerts)
Messzeit100 μs bis 3600 s

*1. Bei einer Umgebungstemperatur von 18 °C bis 28 °C. *2. Wenn das Eingangssignal eine Sinuswelle mit einem Scheitelfaktor von 3 oder weniger innerhalb des vorgeschriebenen Frequenzbereichs ist und die Messzeit nicht mehr als das 10-fache der Periode des Eingangssignals beträgt *3. Scheitelwert einer 1-kHz-Sinuswelle.

Speicherfunktionen

Voreinstellungsspeicher

Speichert die am häufigsten verwendeten Einstellungen. Für den Konstantspannungs- und Konstantstrom-Modus sind drei Speicherplätze verfügbar. Die gespeicherten Einstellungen sind auf das DC- und AC-Signal beschränkt.

Setup-Speicher

Dieser kann als allgemeiner Speicher für alle Grundeinstellungen genutzt werden. Bis zu 10 Speicher können eingerichtet werden, unabhängig vom Modus.

Auswahlfunktion Konstantstrom/Konstantspannung

Wählen Sie den Konstantspannungs-Modus, wenn Sie eine konstante Spannung verwenden, und Konstantstrom, wenn Sie eine konstante Stromstärke verwenden. Bei den oberen/unteren Grenzwerten für Spannung und Stromstärke kommt eine „V“- und „I“-Begrenzungsfunktion zum Einsatz.

Reaktionsschaltung

Die Reaktionsgeschwindigkeit kann im Konstantspannungs- und im Konstantstrom-Modus umgeschaltet werden. Die Anstiegs-/Abfallzeit von Ausgangsspannung und Stromstärke werden durch die Reaktionseinstellungen beeinflusst. (Die Einstellung der Reaktionszeit zeigt die Anstiegs-/Abfallzeit an.)

Open in a new windowZOOM
Beschreibung der EinstellungKonstantspannungs-ModusKonstantstrom-Modus
Spannungs-ReaktionStromstärkenreaktion
PBZ20-20PBZ40-10PBZ60-6.7PBZ80-5
Auswählbare Werte3,5μs35μs70μs35μs35μs
10μs100μs100μs100μs100μs
35μs350μs350μs350μs350μs
100μs1 ms1 ms1 ms1 ms
Standard-Werks-einstellung3,5μs35μs70μs35μs35μs

Schutzvorrichtungen (Überspannung, Überstrom, V-I-LIMIT, Überhitzung)

Überspannungs- und Überstromschutz

Dieser Schutz wird aktiviert, wenn die Ausgangsspannung/-stromstärke die Schutzauslösepunkte überschreitet. Die Schutzauslösepunkte können getrennt in positiver (+) und negativer (-) Polarität eingestellt werden. Die folgenden drei Optionen können ausgewählt werden, wenn eine Schutzvorrichtung aktiviert wurde.

  • OUTPUT-OFF: Der Ausgang wird ausgeschaltet.
  • POWER-OFF: Ausgang und POWER-Schalter werden ausgeschaltet.

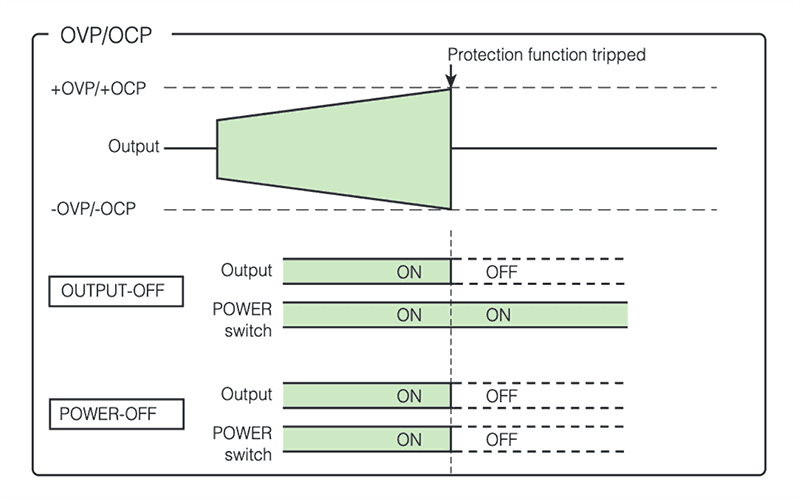

Schutzvorrichtungen OVP/OCP

  • V/I-LIMIT
    Verhindert Spannungen und Stromstärken, die die Schutzauslösepunkte überschreiten. (Der Ausgang wird nicht ausgeschaltet.)
    Die Funktion V-I/LIMIT ermöglicht es, dass das Gerät automatisch vom Konstantspannungs-Modus auf I-LIMIT und vom Konstantstrom-Modus auf V-LIMIT umschaltet. Außerdem kann das Gerät automatisch vom Konstantspannungs-Modus in den Konstantstrom-Modus und vom Konstantstrom-Modus in den Konstantspannungs-Modus umschalten.

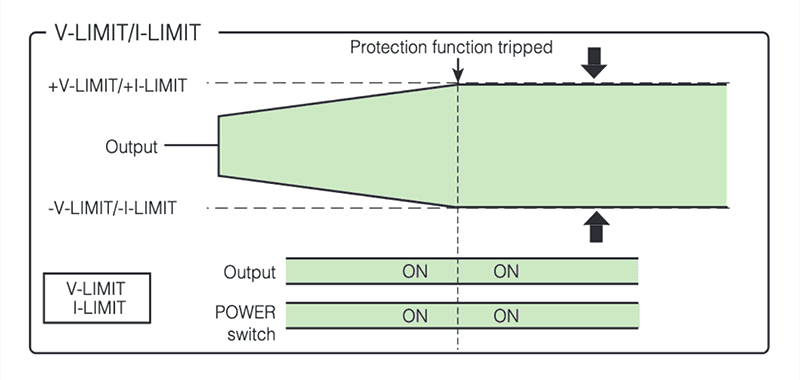

Schutzvorrichtungen V-LIMIT/I-LIMIT

Überhitzungsschutz

Diese Schutzvorrichtung wird aktiviert, wenn die Temperatur der PBZ ungewöhnlich hoch ist. Sie schützt das Produkt vor Testumgebungen, in denen die zulässige Umgebungstemperatur überschritten wird, oder vor Zuständen, in denen keine ausreichende Lüftung der Ein- und Auslassöffnungen sichergestellt ist.

Sanftstart- und Sanftstoppfunktion

Mit der Sanftstartfunktion kann der Nutzer die Ausgangsleistung beim Einschalten allmählich bis zu einem vorgegebenen Wert erhöhen. Mit dem Sanftstopp kann der Nutzer die Ausgangsleistung beim Ausschalten allmählich von einem vorgegebenen Wert auf 0 absenken. Sanftstart- und Stoppzeiten können nur für DC-Einstellungen eingerichtet werden. Wenn die OUTPUT-Taste gedrückt wird, während ein Sanftstart oder Sanftstopp läuft, wird der Vorgang abgebrochen und die Ausgabe ausgeschaltet.

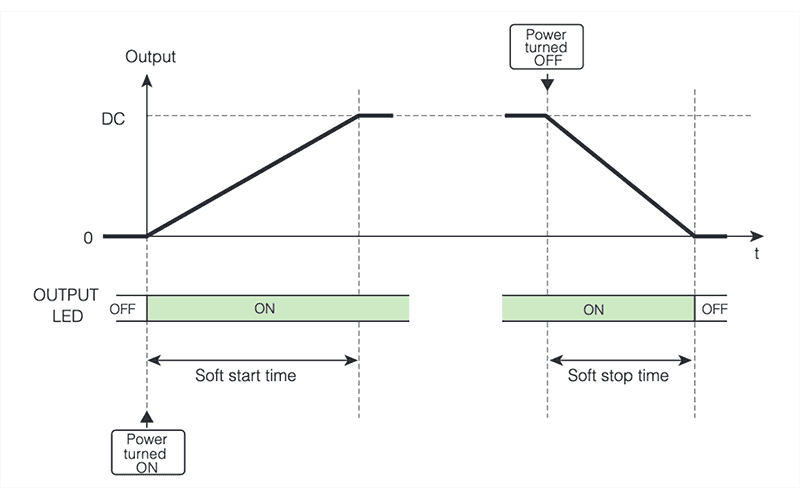

Sanftstart- und Sanftstoppfunktion

Feineinstellfunktion

Feineinstellungen (erhöhen, verringern) können für den DC-Einstellwert vorgenommen werden.

Eingangsbereich

  • PBZ20-20A/PBZ20-20
    CV: DC-Einstellwert ±1,0000 V, Auflösung 0,0001 V
    CC: DC-Einstellwert ±1,0000 A, Auflösung 0,0001 A
  • PBZ40-10
    CV: DC-Einstellwert ±2,0000 V, Auflösung 0,0001 V
    CC: DC-Einstellwert ±0,5000 A, Auflösung 0,0001 A
  • PBZ60-6.7
    CV: DC-Einstellwert ±3,0000 V, Auflösung 0,0002 V
    CC: DC-Einstellwert ±0,3350 A, Auflösung 0,0001 A
  • PBZ80-5
    CV: DC-Einstellwert ±4,0000 V, Auflösung 0,0002 V
    CC: DC-Einstellwert ±0,2500 A, Auflösung 0,0001 A

Feineinstellfunktion

Tastensperre

3 Stufen der Tastensperre sind verfügbar.

  • Alle Tastenfunktionen außer OUTPUT, RECALL und den Speichern A, B, C deaktivieren.
  • Alle Tastenfunktionen außer OUTPUT deaktivieren.
  • Alle Tastenfunktionen deaktivieren. (außer KEY LOCK (SHIFT + LOCAL) -Taste)

Fernabfragefunktion

Die Fernabfragefunktion stabilisiert die Ausgangsspannung des Lastanschlusses, indem sie Spannungsabfälle aufgrund des Widerstands in den Lastkabeln kompensiert. Diese Funktion kann im Konstantspannungs-Modus mit einer Einwegkompensation von bis zu ca. 0,5 V angewendet werden. Achten Sie darauf, Lastkabel mit ausreichender Stromkapazität auszuwählen, damit der Spannungsabfall im Lastkabel nicht größer ist als die Spannungskompensation.

Ausgangsspannungs-/Strommonitor

  • Spannungsmonitor
    Rückseite (J1-Buchse)
    0 bis ±2 V von 0 V bis ± Nennspannung
  • Strommonitor
    Vorderseite (BNC-Anschluss)
    0 bis ±2 V von 0 A bis ± Nennstrom
    Frequenzcharakteristik DC bis 20 kHz (-3 dB)
    Rückseite (J1-Buchse)
    0 bis ±2 V von 0 A bis ± Nennstrom

Externe Steuerung

  • Externer Ausgang EIN/AUS
  • Abschaltung

Statussignalausgang

CV, CC, OUTPUT und ALARM werden ausgegeben.

Externer Signaleingang (externe Spannungssteuerung)

Die PBZ-Serie ist mit zwei Arten von Eingangssignalen kompatibel.

  • Das DC-Signal von der internen Signalquelle kann über eine externe Spannung gesteuert werden, die an der Rückseite eingespeist wird (J1-Buchse). Das DC-Steuersignal kann von 0 bis ca. ±10 V betragen.

Externer Signaleingang (externe Spannungssteuerung)

  • Eingangssignal EXT SIG IN (BNC-Anschluss) an der Vorderseite.
    Von einem bipolaren Verstärker mit EXT SIG IN (BNC-Anschluss) als Eingangssignal gebildet. Verstärkungsfaktor, Polarität (invertiert, nicht invertiert) und Ver- satz können mit einer maximalen Eingangsspannung von ±12 Vpeak, einer maximalen Eingangsimpedanz von 10 kΩ und einem gemeinsam genutzten Anschluss an den OUTPUT-An- schluss COM eingestellt werden.

Externer Signaleingang (externe Widerstandssteuerung)

Das DC-Signal der internen Signalquelle kann mit einem externen Regelwiderstand gesteuert werden, der die Standardspannung und das Spannungsverhältnis ändert. Im Konstantspannungs- und Konstantstrom-Modus kann der Bediener jeweils sowohl Spannung als auch Stromstärke regeln. Der Ausgang ist die Summe aus externer Widerstandseinstellung, DC-Einstellung am Bedienfeld und Einstellung über die Fernbedienung.

Externer Signaleingang (externe Widerstandssteuerung)

Temperaturempfindlicher Gebläsemotor

Die interne Temperatur wird erfasst mit einem internen Lüfterkühlsystem aufrechterhalten.

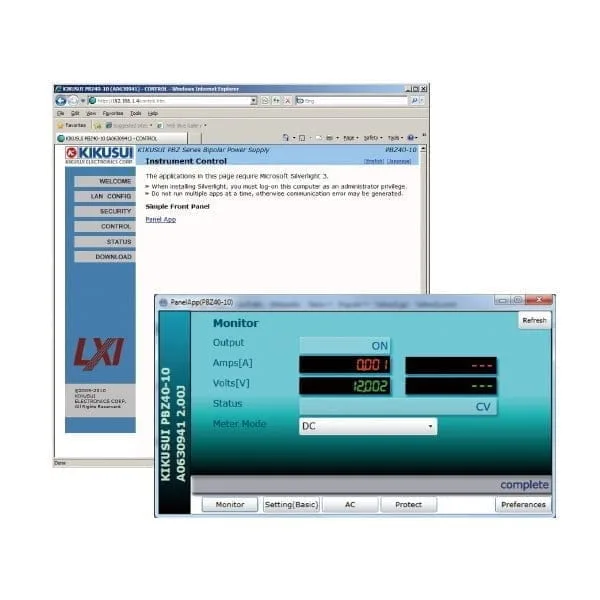

Schnittstelle

Digitale Schnittstelle nach USB-, GPIB- und RS232C-Norm. Informationen zum LAN (optional) finden Sie auf hier.



PBZ20-20A
Spitzenstromausgang (6-facher Nennwert)

Einschaltstromausgabe bis zum 6-fachen der Nennleistung! (Konstantspannungs-Modus)

Die intelligente bipolare Stromversorgung PBZ20-20A verfügt über eine hohe Reaktionsgeschwindigkeit, um die Anforderungen von Spannungsschwankungsprüfungen (Pulse2b, Pulse4 usw.) internationaler Normen wie ISO 16750-2 und ISO 7637-2 sowie der immer komplizierteren Schwankungskurvenprüfungen zu erfüllen, die von den Automobilherstellern gefordert werden. Die PBZ20-20A ist außerdem so konzipiert, dass sie problemlos die ständig steigende Anzahl an elektronischen Komponenten pro Fahrzeug (Hochleistungskondensatoren usw.) versorgen und den Gesamtstrom (insbesondere den Spitzenstrom), der bei modernen Automobilprüfungen erforderlich sind, liefern kann.

Die PBZ20-20A ist in der Lage, einen kurzzeitigen Spitzenstrom vom bis zu 6-Fachen des Nennwerts zu erzeugen, wenn im Konstantspannungs-Modus die Strom-Ansprechzeit auf 1 ms eingestellt ist. Andere Einstellungen der Reaktionszeit aktivieren die Stromgrenze und ermöglichen es dem Bediener, das Gerät sicher zu benutzen, ohne 6-fache Stromausgabe. Wenn die Stromantwort auf 1 ms eingestellt ist, verringert die PBZ20-20A automatisch die Reaktionsgeschwindigkeit und ermöglicht die Spitzenstromabgabe, solange die Stromgrenze deaktiviert ist. Das bedeutet, dass die Stromfunktion immer aktiv ist, wenn kein kurzzeitiger Spitzenstrom ausgegeben wird und keine Auswirkung auf die Stromantwort im Konstantstrom-Modus hat. Die kurzzeitige Spitzenstromausgabe ist sowohl im bipolaren als auch um unipolaren Modus verfügbar.

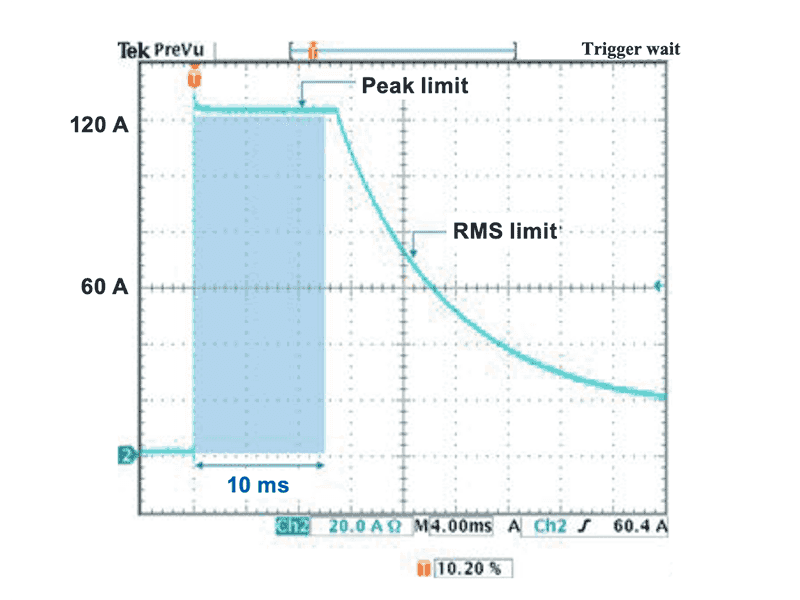

PBZ20-20A Spitzenstromunterstützung

Empfohlene Spitzenstromdauer und Bereich (Schutz)

Wir empfehlen eine maximale Spitzenstromausgabe von bis zu dem 6-Fachen des Nennwerts (5-mal, je nach Ausgangsspannung) mit einer Dauer von bis zu 10 ms (blauer Bereich links). Zwischen den Stromspitzen ist ein Mindestabstand von 1 Sekunde einzuhalten, bei kürzeren Intervallen kann es zu Hardware-Defekten kommen. Die Abbildung links zeigt die Spitzen- und rms-Stromgrenzen, wenn der Ausgang kurzgeschlossen wird.

  • Im Spitzen-Grenzbereich wird der Spitzenstrom bei 105 % vom 6-Fachen des Nennwerts abgeregelt und kann für mindestens 10 ms beibehalten werden.
  • Es gibt Fälle, in denen innerhalb des Spitzen-Grenzbereichs keine normalen Wellenformen erzeugt werden können. Die Stromgrenzen sind weiterhin aktiv, um die Sicherheit des Bedieners zu gewährleisten.
  • Im rms-Grenzbereich wird der Spitzenstrom durch den rms-Wert begrenzt. Die Stromstärke wird gemäß den Einstellungen für die Dauer auf den Nennstrom abgesenkt.
  • Beim Ableiten der Leistung in Quadrant 2 und 4 wird die Leistung nach 10 ms begrenzt und die normale Stromgrenze wird aktiviert.

Empfohlene Bereich

Maximaler Spitzenstrom und Spannungsausgang am Anschluss

Beispiel: PBZ20-20A

Maximaler Spitzenstrom und Spannungsausgang am Anschluss

Leistungsschwankungsprüfung

Leistungsschwankungsprüfung

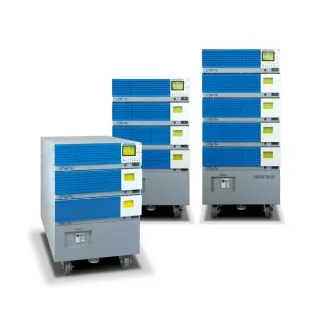

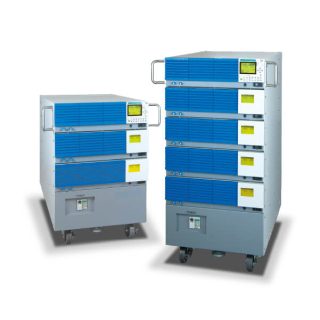

PBZ SR-Serie (Smart Rack)

Die PBZ SR ist eine Serie von bipolaren DC-Stromversorgungen hoher Leistung, die auf dem revolutionären Design der PBZ-Serie Intelligenter Bipolarer Stromversorgungen basiert. Diese Serie unterstützt Stromstärken bis zu ±100 A und wird in einem exklusiven Rack-System (Smart Rack) montiert. Der 4-Quadranten-Betrieb ermöglicht sowohl das Zuführen als auch das Ableiten der Leistung, ideal zum Antrieb sowohl induktiver als auch kapazitiver Lasten. Des Weiteren verfügt die PBZ SR/BP über digitale Standardschnittstellen für LAN; USB, GPIB und RS232C.

Merkmale der PBZ SR-Serie

PBZ BP-Serie (Bipolar Rack)

Die PBZ BP ist eine Serie von bipolaren DC-Stromversorgungen hoher Leistung, die auf dem revolutionären Design der PBZ-Serie Intelligenter Bipolarer Stromversorgungen basiert. Diese Serie unterstützt Stromstärken bis zu ±200 A und wird in einem exklusiven Rack-System (Bipolar Rack) montiert. Der 4-Quadranten-Betrieb ermöglicht sowohl das Zuführen als auch das Ableiten der Leistung, ideal zum Antrieb sowohl induktiver als auch kapazitiver Lasten. Des Weiteren verfügt die PBZ SR/BP über digitale Standardschnittstellen für LAN; USB, GPIB und RS232C.

Merkmale der PBZ BP-Serie

Technische Daten

PBZ Serie
Open in a new windowZOOM
Technische DatenAusgangRestwelligkeitQuelleffektLasteffektEingang (AC)
ModellCVCCCVCCCVCCCVCCNominale EingangsspannungStrom
VArms/Spitze-zu-SpitzermsmVmAmVmAVA
PBZ20-20±20±202mV/20mV (TYP)3mA
(TYP)
±0,005%+1±0,01%+1±0,005%+1±0,01%+1100 bis 24010 (max)
PBZ40-10±40±104mV/20mV (TYP)
PBZ60-6.7±60±6,74mV/30mV (TYP)
PBZ80-5±80±5
PBZ20-20A
Open in a new windowZOOM
Technische DatenAusgangRestwelligkeitQuelleffektLasteffektEingang (AC)
ModellCVCCCVCCCVCCCVCCNominale EingangsspannungStrom
VArms/Spitze-zu-SpitzermsmVmAmVmAVA
PBZ20-20A±20±202mV/20mV (TYP)3mA (TYP)±0,005%+1±0,01%+1±0,005%+1±0,01%+1100 bis 24010 (max)
PBZ SR-Serie
Open in a new windowZOOM

Drei-parallel-Typ

Technische DatenAusgangRestwelligkeitQuelleffektLasteffektEingang (AC)
ModellCVCCCVCCCVCCCVCCNominale EingangsspannungStrom
VArms/Spitze-zu-SpitzermsmVmAmVmAVA
PBZ20-60 SR±20±603mV/30mV (TYP)5mA
(TYP)
±0,005%+1±0,01%+1±0,005%+1±0,01%+1200 bis 240
Einphasig
15 A (max.)
PBZ40-30 SR±40±306mV/30mV (TYP)
PBZ60-20.1 SR±60±20,16mV/40mV (TYP)
PBZ80-15 SR±80±15

Vier-parallel-Typ

Technische DatenAusgangRestwelligkeitQuelleffektLasteffektEingang (AC)
ModellCVCCCVCCCVCCCVCCNominale EingangsspannungStrom
VArms/Spitze-zu-SpitzermsmVmAmVmAVA
PBZ20-80 SR±20±803mV/30mV (TYP)5mA
(TYP)
±0,005%+1±0,01%+1±0,005%+1±0,01%+1200 bis 240
Einphasig
20 A (max.)
PBZ40-40 SR±40±406mV/30mV (TYP)
PBZ60-26.8 SR±60±26,86mV/40mV (TYP)
PBZ80-20 SR±80±20

Fünf-parallel-Typ

Technische DatenAusgangRestwelligkeitQuelleffektLasteffektEingang (AC)
ModellCVCCCVCCCVCCCVCCNominale EingangsspannungStrom
VArms/Spitze-zu-SpitzermsmVmAmVmAVA
PBZ20-100 SR±20±1003mV/30mV (TYP)5mA
(TYP)
±0,005%+1±0,01%+1±0,005%+1±0,01%+1200 bis 240
Einphasig
25 A (max.)
PBZ40-50 SR±40±506mV/30mV (TYP)
PBZ60-33.5 SR±60±33,56mV/40mV (TYP)
PBZ80-25 SR±80±25
PBZ BP-Serie
Open in a new windowZOOM

Sechs-parallel-Typ

Technische DatenAusgangRestwelligkeitQuelleffektLasteffektEingang (AC)
ModellCVCCCVCCCVCCCVCCNominale EingangsspannungStrom
VArms/Spitze-zu-SpitzermsmVmAmVmAVA
PBZ20-120 BP±20±1206mV/50mV (TYP)10mA
(TYP)
±0,005%+1±0,01%+1±0,005%+1±0,01%+1200 bis 240
Einphasig
30 (max.)
PBZ40-60 BP±40±6012mV/50mV (TYP)

Sieben-parallel-Typ

Technische DatenAusgangRestwelligkeitQuelleffektLasteffektEingang (AC)
ModellCVCCCVCCCVCCCVCCNominale EingangsspannungStrom
VArms/Spitze-zu-SpitzermsmVmAmVmAVA
PBZ20-140 BP±20±1406mV/50mV (TYP)10mA
(TYP)
±0,005%+1±0,01%+1±0,005%+1±0,01%+1200 bis 240
Einphasig
35 (max.)
PBZ40-70 BP±40±7012mV/50mV (TYP)

Acht-parallel-Typ

Technische DatenAusgangRestwelligkeitQuelleffektLasteffektEingang (AC)
ModellCVCCCVCCCVCCCVCCNominale EingangsspannungStrom
VArms/Spitze-zu-SpitzermsmVmAmVmAVA
PBZ20-160 BP±20±1606mV/50mV (TYP)10mA
(TYP)
±0,005%+1±0,01%+1±0,005%+1±0,01%+1200 bis 240
Einphasig
40 (max.)
PBZ40-80 BP±40±8012mV/50mV (TYP)

Neun-parallel-Typ

Technische DatenAusgangRestwelligkeitQuelleffektLasteffektEingang (AC)
ModellCVCCCVCCCVCCCVCCNominale EingangsspannungStrom
VArms/Spitze-zu-SpitzermsmVmAmVmAVA
PBZ20-180 BP±20±1806mV/50mV (TYP)10mA
(TYP)
±0,005%+1±0,01%+1±0,005%+1±0,01%+1200 bis 240
Einphasig
45 (max.)
PBZ40-90 BP±40±9012mV/50mV (TYP)

Zehn-parallel-Typ

Technische DatenAusgangRestwelligkeitQuelleffektLasteffektEingang (AC)
ModellCVCCCVCCCVCCCVCCNominale EingangsspannungStrom
VArms/Spitze-zu-SpitzermsmVmAmVmAVA
PBZ20-200 BP±20±2006mV/50mV (TYP)10mA
(TYP)
±0,005%+1±0,01%+1±0,005%+1±0,01%+1200
Einphasig
50 (max.)
PBZ40-100 BP±40±10012mV/50mV (TYP)

Aufstellung

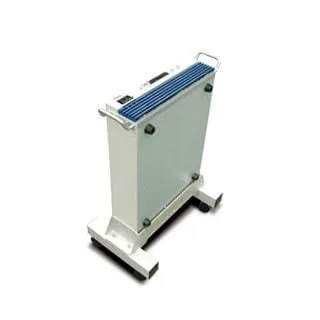

Optionen

Optionen der Serie. Weitere Informationen über optionale Produkte finden Sie auf den produktspezifischen Seiten.

Katalog

Icon
Intelligente bipolare Stromversorgung - PBZ-Serie

    Bitte zögern Sie nicht, uns bei Fragen oder Anliegen zu kontaktieren.

    Kostenvoranschlag anfordern Kontakt
