Variables Schaltnetzteil mit geringer Bauhöhe und großer Reichweite PWX SERIE
Rackmount-Netzteile der neuen Generation
Leistung/Funktionen
Eine neue Generation von Rackmount-Netzteilen für die vernetzte Fernsteuerung und -überwachung von N-to-M.
Die PWX-Serie ist ein variabel schaltbares, geregeltes CVCC-Netzteil mit einem optimierten Design als Rack-Mount-Netzteil. Das Design hat eine 19-Zoll-Rack-Breite und eine flache Form, um die Montageeffizienz zu erhöhen. Der interne Kühleinlass und -auslass befindet sich nur an der Vorder- und Rückseite, was eine enge Montage der Ober- und Unterseite ermöglicht.
Die Serie verfügt außerdem standardmäßig über LAN-, USB- und RS232C-Kommunikationsschnittstellen, die für System-Upgrades unerlässlich sind, und kann in Verbindung mit der VMCB (Virtual Multi-Channel Bus)-Funktion* zur effizienten Fernsteuerung und Überwachung nicht nur von One-to-N-, sondern auch von N-to-M- und großen vernetzten Fernsteuerungs- und Überwachungssystemen eingesetzt werden. Die VMCB-Funktion kann in Verbindung mit der VMCB (Virtual Multi-Channel Bus)-Funktion* verwendet werden, um nicht nur One-to-N, sondern auch N-to-M und große Netzwerke effizient zu steuern und zu überwachen.
Die LAN-Kommunikation ermöglicht die Steuerung und Überwachung über einen Webbrowser auf einem PC, Smartphone oder Tablet. Das Gerät ist außerdem LXI-zertifiziert (LAN eXtensions for Instrumentation), so dass es sich leicht einrichten lässt, wenn Sie es über ein LAN mit einem Messsystem verbinden. Auch die Fernsteuerung von Stromversorgungen in separaten Gebäuden ist problemlos möglich. Es stehen zwei Arten von Ausgangsspezifikationen zur Verfügung: Ausgangsleistung 750 W und 1500 W. Der Leistungsbereich ist ein ‘Triple Ratio’-Typ, der es ermöglicht, eine Vielzahl von Spannungs- und Stromeinstellungen zu kombinieren. Zum Beispiel kann die Nennausgangsleistung 1500 W Typ PWX1500ML kann nahtlos von 80 V-18,75 A bis 26,8 V-56 A betrieben werden.
Die Eingangsspannung ist ebenfalls universell ausgelegt und reicht von 85 V bis 265 V. Eine PFC-Schaltung (Power Factor Correction) zur Unterdrückung von Oberschwingungsströmen ist ebenfalls integriert. Zu den weiteren Merkmalen gehören analoge externe Steuer- und Überwachungsausgänge, eine Master-Slave-Parallelbetriebsfunktion, verschiedene Schutzfunktionen und Speicherfunktionen. *Unterstützt ab Half Rack Model Ver. 2.0.
LAN-Standardausrüstung x VMCB
(virtueller Multikanal-Bus) Funktion.
Unterstützt vernetzte Fernsteuerung und Überwachung
Die PWX-Serie ist standardmäßig mit LAN, USB und RS-232C als Kommunikationsschnittstellen ausgestattet. Mit der VMCB-Funktion (Virtual Multi-Channel Bus)*1, mit der mehrere PWX-Serien als virtuelle Gruppe verwaltet werden können, lassen sich Fernsteuerung und -überwachung nicht nur auf einer 1-zu-N-Basis, sondern auch auf einer N-zu-M-Basis und in einem großen Netzwerk effizient durchführen.
Insbesondere ist das LAN LXI-kompatibel (LAN eXtention for Instrumentation), was bedeutet, dass ein Webbrowser auf einem PC, Smartphone oder Tablet auf den in der PWX-Serie integrierten Webserver zugreifen kann, um die Stromversorgung zu steuern und zu überwachen.
Darüber hinaus ermöglicht die optionale Sequenzerstellungs- und Steuerungssoftware SD013-PWX (Wavy for PWX) nicht nur die Einstellung der an den VMCB angeschlossenen PWX-Serie über die Kanalbezeichnung (einzeln), sondern auch die Stapelsteuerung über globale Befehle *2. 2 Es ist auch möglich, mehrere Geräte gleichzeitig ein- und auszuschalten und die Ausgangsspannung und die Stromwerte zu steuern.
1: PWX750ML wird mit Firmware Ver. 2.0 oder höher unterstützt. 2: Gültig nur bei “direkter Steuerung” des SD013-PWX (Wavy für PWX). Globale Befehle können auch für die VXI-11/HiSLIP/SCPI-RAW-Steuerung verwendet werden.

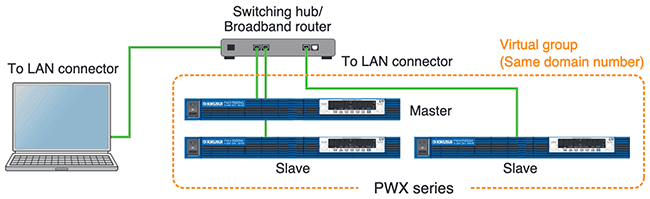

Grundkonfiguration mit LAN-Schnittstelle und VMCB (Beispiel)

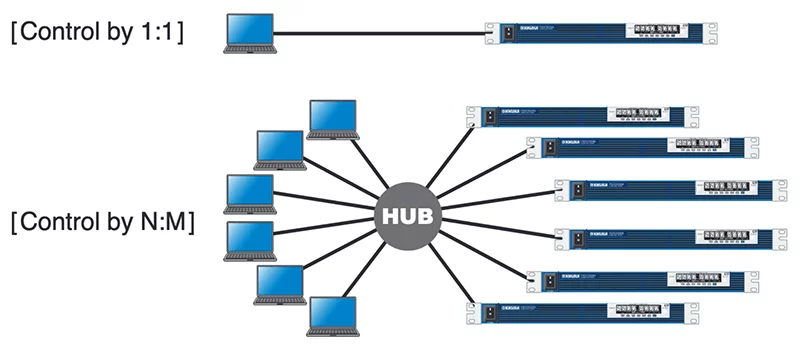

Verbinden Sie den PC und die PWX-Serie über einen Hub mit dem LAN und stellen Sie die PWX-Serie als virtuelle Gruppe ein, wie in der Abbildung unten gezeigt. Die maximale Anzahl der Einstellungen für virtuelle Gruppen ist 255 und die maximale Anzahl der Geräte pro Gruppe ist 31.
| Konfiguration | IP-Adresse | Domain-Nummer | Kanalnummer |
|---|---|---|---|
| Master-Maschine | 192.168.1.1 | 1 | 0 |
| Sklavenmaschine | 192.168.1.2* | 1 | 1 |
| 192.168.1.3* | 1 | 2 |
*Eine automatische Konfiguration durch einen DHCP-Server ist ebenfalls möglich.
Zusätzliche Funktionen zur Überwachung der Kommunikation
Er verfügt über eine Funktion zur Überwachung der Kommunikation. Wenn z.B. das LAN-Kabel getrennt wird und die Kommunikation nicht hergestellt werden kann, wird ein Alarm (Alarmlampe leuchtet) ausgelöst, wenn innerhalb einer bestimmten Zeitspanne keine Kommunikation stattfindet, und der Ausgang wird abgeschaltet. Dies verhindert den Betrieb in einem unkontrollierten Zustand und verbessert die Zuverlässigkeit des Systems. *Kompatibel mit Firmware Ver. 2.2x oder höher.
Für die Sicherheit bei LAN-Verbindungen Für den eingebauten Webserver kann der Zugriff durch ein Passwort eingeschränkt werden. Für die Steuerung über VXI-11/HiSLIP/SCPI-RAW können Host-Einschränkungen über IP-Adressen festgelegt werden. Der Zugriff von anderen als den als Hosts registrierten Terminals (bis zu vier Terminals können registriert werden) kann verhindert werden.
LAN-Schnittstelle
Er zeichnet sich durch seine hohe Geschwindigkeit und die Fähigkeit aus, eine große Anzahl von Geräten zu steuern, mit einer theoretischen maximalen Anzahl von steuerbaren Geräten von etwa 4,2 Milliarden (die maximale Kommunikationsgeschwindigkeit variiert je nach Anzahl der angeschlossenen Geräte). Der Standard ermöglicht es auch, die Steuergeräte und die gesteuerten Geräte zu mischen, wodurch er sich für eine Vielzahl von Anwendungen eignet. Darüber hinaus kann auf Computersysteme mit Apple Bonjour über den Hostnamen statt über die IP-Adresse zugegriffen werden. Integrierte AUTO MDIX-Funktion: Die PWX-Serie kann automatisch erkennen, ob es sich bei dem anzuschließenden LAN-Kabel um ein gerades oder ein gekreuztes Kabel handelt, und die Verbindung auf die entsprechende Weise herstellen.
USB-Schnittstelle

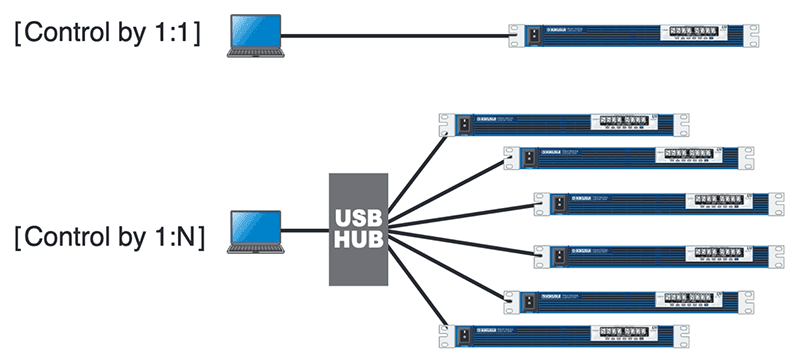

Die automatische Plug-and-Play-Erkennung befreit den Benutzer von komplexen Einrichtungsvorgängen bei der digitalen Steuerung und eignet sich für eine 1:1-Steuerung. Die maximale Anzahl der angeschlossenen Geräte beträgt nach dem Standard 127. Die PWX-Serie entspricht auch dem USB 2.0-Standard und bietet eine maximale Übertragungsgeschwindigkeit von 12 Mbps (Full Speed).
Einfacher Zugriff mit integriertem Webserver
Mit einem Webbrowser auf einem PC, Smartphone oder Tablet können Sie auf den in der PWX-Serie integrierten Webserver zugreifen, ihn steuern und überwachen.
Anwendungssoftware
Software zur Unterstützung automatischer Tests von Netzteilen. Erstellen und bearbeiten Sie sie mit der Maus wie eine Zeichnung oder eine Tabellenkalkulation!
SD013-PWX (Wavy for PWX) ist eine Software zur Unterstützung der Erstellung und Ausführung von Sequenzen für Kikusui-Netzteile.Wavy for PWX wurde mit dem Ziel entwickelt, es auch Personen, die keinerlei Programmiersprache beherrschen, leicht zu machen, die gewünschten Sequenzmuster intuitiv und visuell über einen PC zu erstellen. Die Software wurde mit dem Ziel entwickelt, es auch Personen, die keine Programmiersprache beherrschen, leicht zu machen, die gewünschten Sequenzmuster intuitiv und visuell mit einem PC zu erstellen. Die Software ermöglicht einen fernsteuerungsähnlichen Betrieb des Netzteils, einschließlich der Überwachung und Protokollierung von Spannungen und Strömen.
RS-232C-Schnittstelle

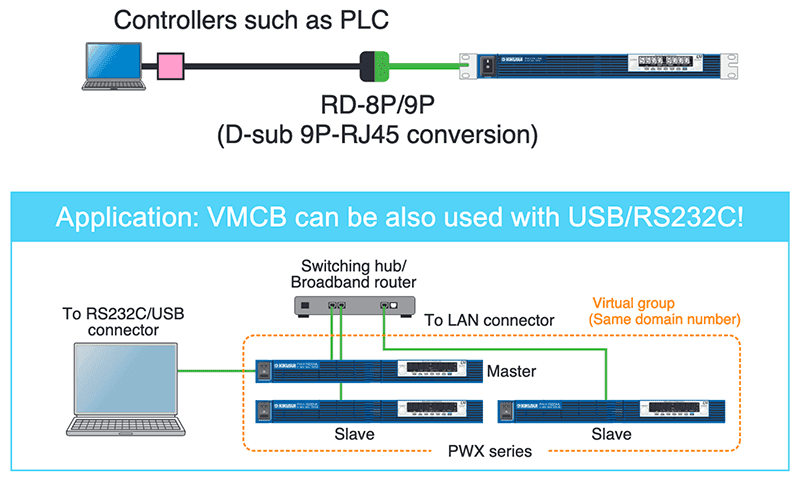

Die PWX-Serie verfügt auch über einen RS-232C-Anschluss. Dieser kann für die Kommunikation mit PCs, Sequenzern usw. verwendet werden. Da es sich um einen RJ45-Anschluss handelt, müssen Sie für die Verwendung ein D-Sub 9P – RJ45 Konvertierungskabel (RD-8P/9P) separat erwerben.
Emulationseinstellung
Funktion zur Einstellung der Befehlssprache
Emulationseinstellungen für in- und ausländische Unternehmen sind möglich!
Sie können die Befehlssprache und die Emulation, die bei der Fernsteuerung verwendet werden soll, einstellen. Wenn die Emulation ausgewählt ist, kann die digitale Fernsteuerung im Namen von Produkten anderer Hersteller durchgeführt werden. Außerdem kann für die RS-232C-Schnittstelle die Befehlssprache auf LGCy (Legacy) eingestellt werden, um Befehle zu unterstützen, die nur für andere Produkte oder unsere PAG-Produkte gelten.
aktiver Bereich
Betrieb mit 3-fachem Übersetzungsverhältnis

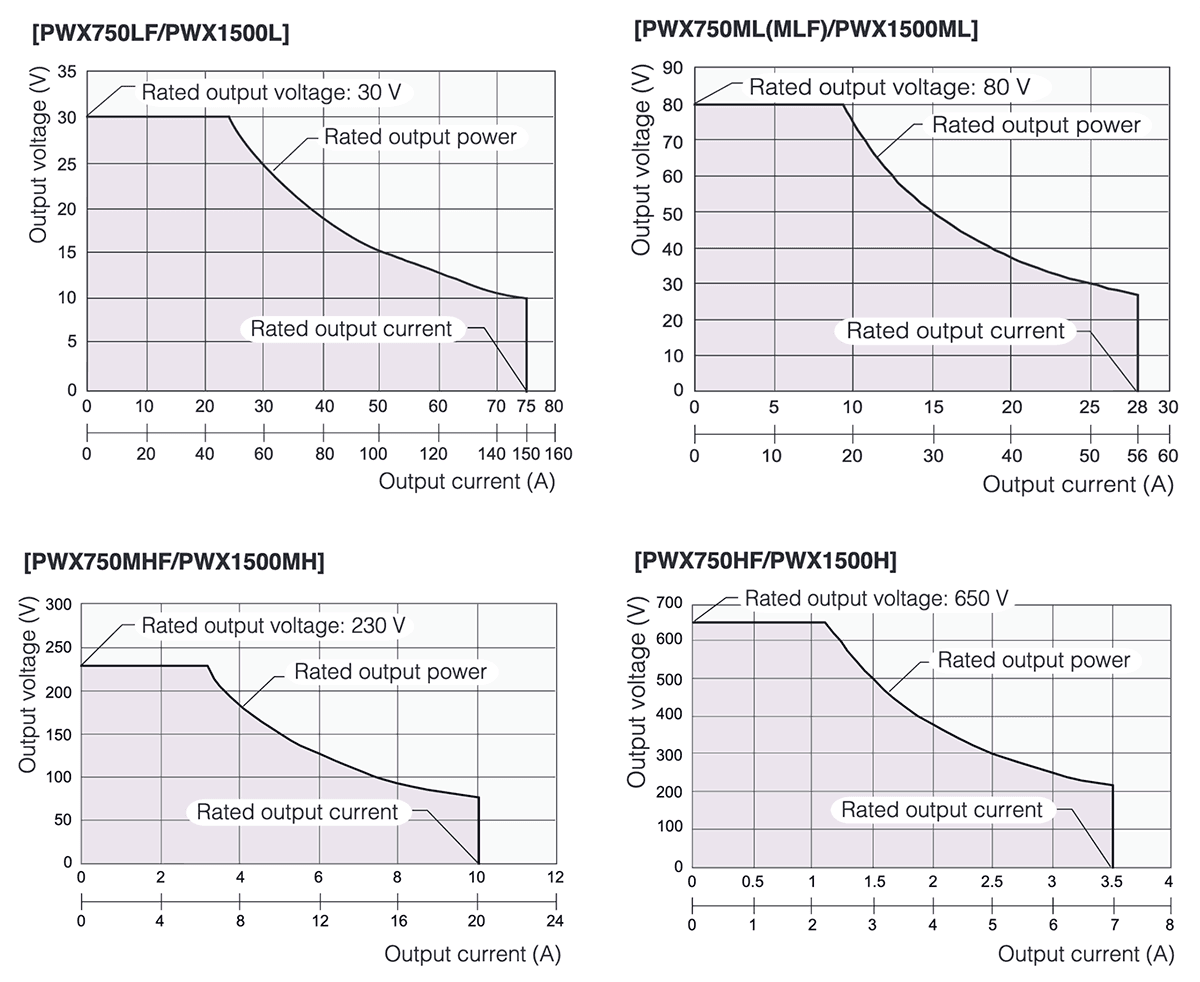

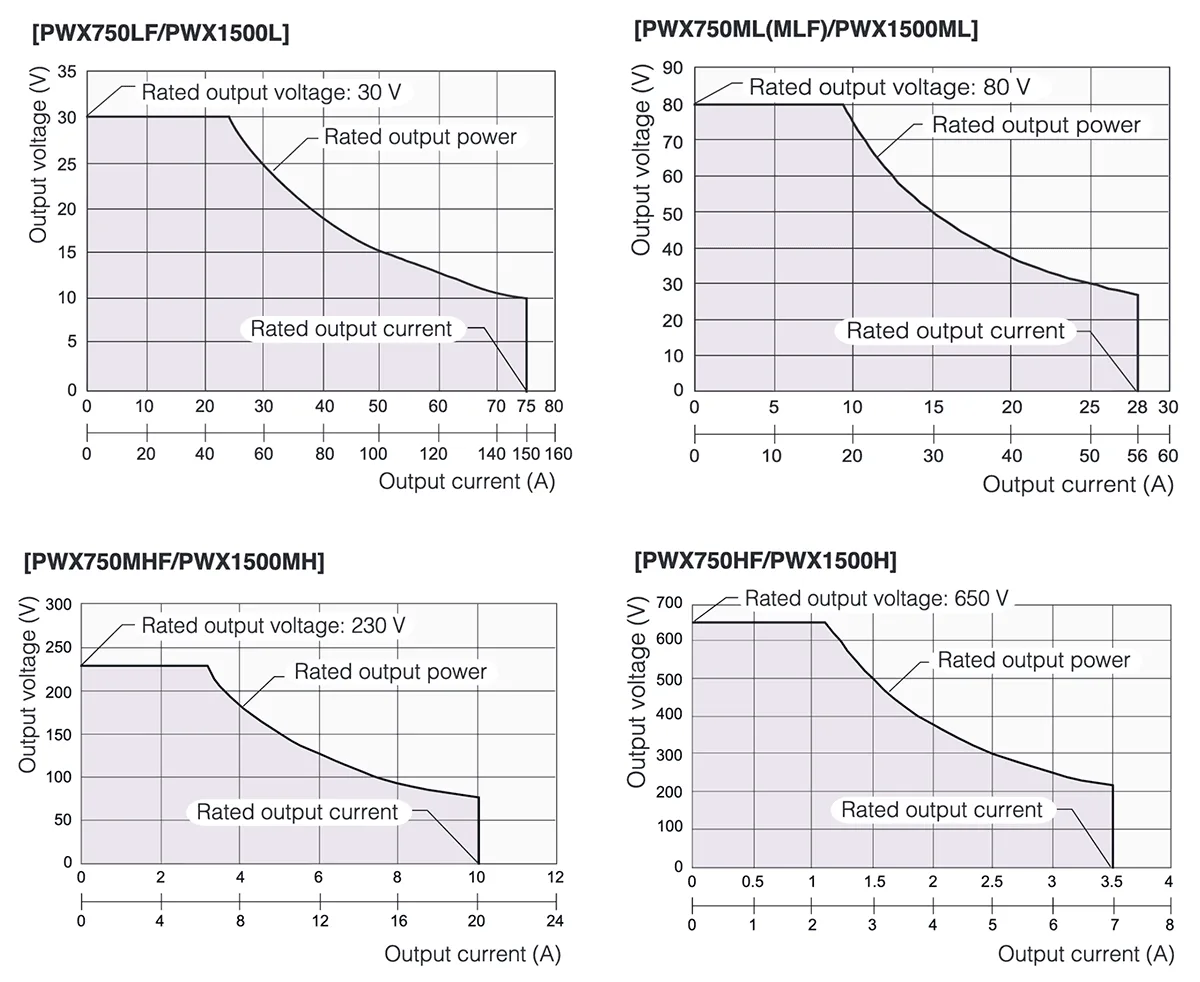

Der Betriebsbereich ist ein ‘Triple Ratio’-Leistungstyp mit einer breiten Palette von Spannungs- und Stromeinstellungskombinationen. Das Modell PWX1500ML mit einer Nennausgangsleistung von 1500 W kann zum Beispiel nahtlos von 80 V-18,75 A bis 26,8 V-56 A betrieben werden.
| Modell Typ | Nennspannungsbereich | Beispiel für die Nennausgangsspannung | 750W | 1500W | ||
|---|---|---|---|---|---|---|
| L (LF) | 10 V bis 30 V | 10 V | 75A-25A | 75A | 150 A bis 50 A | 150 A. |
| 12.5 V | 60A | 120A | ||||
| 15V | 50A | 100A | ||||
| 20 V | 37.5A | 75A | ||||
| 30V | 25A | 50A | ||||
| ML (MLF) | 26,8 V bis 80 V | 26.8 V | 28A – 9.37A | 28A | 56A-18.75A | 56A. |
| 30V | 25A | 50A | ||||
| 35V | 21.4A | 42.8A | ||||
| 40 V | 18.75A | 37.5A | ||||
| 45V | 16.66A | 33.33A | ||||
| 60 V | 12.5A | 25A | ||||
| 80V | 9.375A | 18.75A | ||||
| MH (MHF). | to | 75 V | 10A bis 3.26A | 10A | 20A bis 6.52A | 20A |
| 80V | 9.375A | 18.75A | ||||
| 100 V | 7.5A | 15A | ||||
| 150 V | 5A | 10A | ||||
| 200V | 3.75A | 7.5A | ||||
| 230V | 3.26A | 6.52A | ||||
| H (HF) | 214,2 V bis 650 V | 214.2 V | 3,5 A bis 1,153 A | 3.5A | 7A bis 2.307A | 7A |
| 300V | 2.5A | 5A | ||||
| 400 V | 1.875A | 3.75A | ||||
| 500 V | 1.5A | Drei A. | ||||
| 600V | 1.25A | 2.5A | ||||
| 650V | 1.153A | 2.307A | ||||
Platz- und Kostenvergleich
Mehrere Modelle mit einer Reichweite in Betrieb!
Vergleich von PWR1600L und PWX1500L (Beispiel)
Kapazitätserweiterung
serieller Betrieb
Bis zu zwei Geräte können in Reihe geschaltet werden; die Summe der Ausgangsspannungen der beiden Geräte wird an die Last geliefert. Die Genauigkeit der Spannungseinstellung entspricht der Genauigkeit des einzelnen Geräts.
*Der Betrieb mit nur einem Bedienelement ist nicht möglich. *Ausgenommen PWX750HF und PWX1500H.
Praktische Komfortfunktionen als Standard.
Breeder ON/OFF Funktion
Die PWX-Serie verfügt über einen Kondensator, der an die Ausgangsklemme angeschlossen ist, und eine Entladeschaltung, die die Ladung entlädt, wenn der AUSGANG ausgeschaltet ist. Wenn zum Beispiel eine Batterie oder ein ähnliches Gerät an die Ausgangsklemmen angeschlossen ist, entlädt die Entladeschaltung die Ladung der Batterie oder Zelle auch dann, wenn der AUSGANG auf AUS steht, wenn die Entladeschaltung auf EIN steht. Wenn Sie in diesem Fall die Entlüftungsschaltung auf AUS stellen, wird eine übermäßige Entladung verhindert. Dadurch können Sie auf die Dioden zur Verhinderung von Rückströmen verzichten, die zum Laden von Batterien, Akkus usw. erforderlich sind.
Einstellung des Anstiegszustands beim Einschalten des Ausgangs
Sie können die Betriebsart (CC (Konstantstrom)-Priorität / CV (Konstantspannungs)-Priorität) einstellen, die beim Einschalten des Ausgangs Priorität hat. Ein Überschwingen wird verhindert, wenn der Ausgang eingeschaltet ist.
Preset-Speicherfunktion
Es gibt einen Voreinstellungsspeicher, in dem drei Kombinationen von Spannungs-, Strom-, OVP-, OCP- und UVL-Sollwerten gespeichert werden können. Die gespeicherten Sollwerte können bei Bedarf aus dem Voreinstellungsspeicher abgerufen werden.

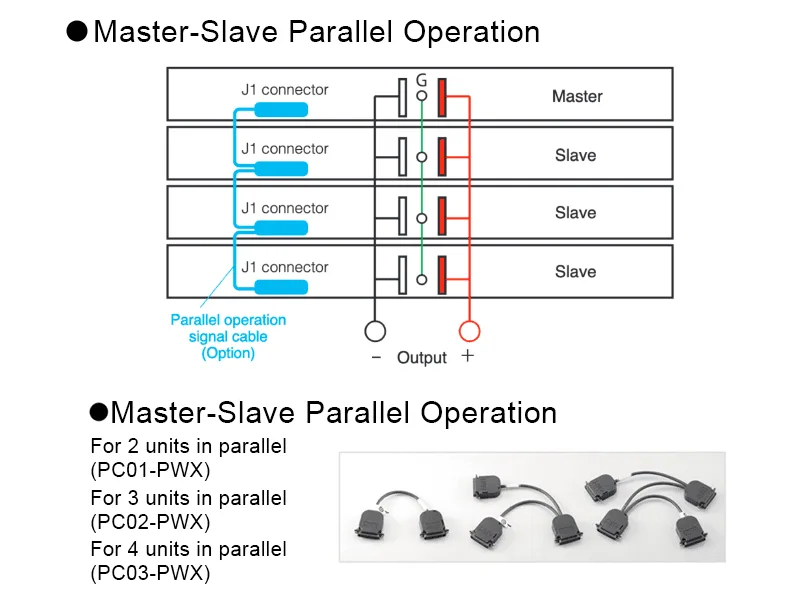

Master-Slave-Parallelbetrieb

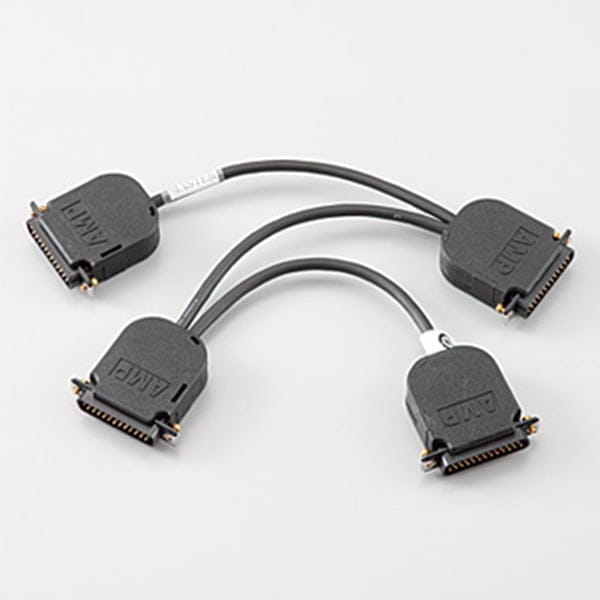

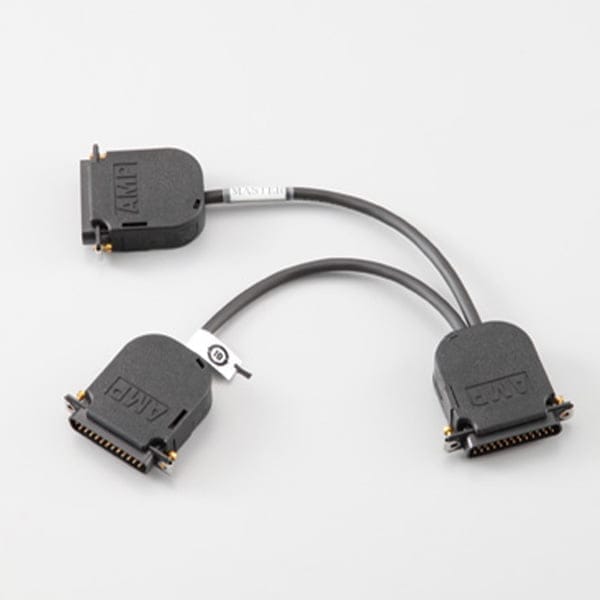

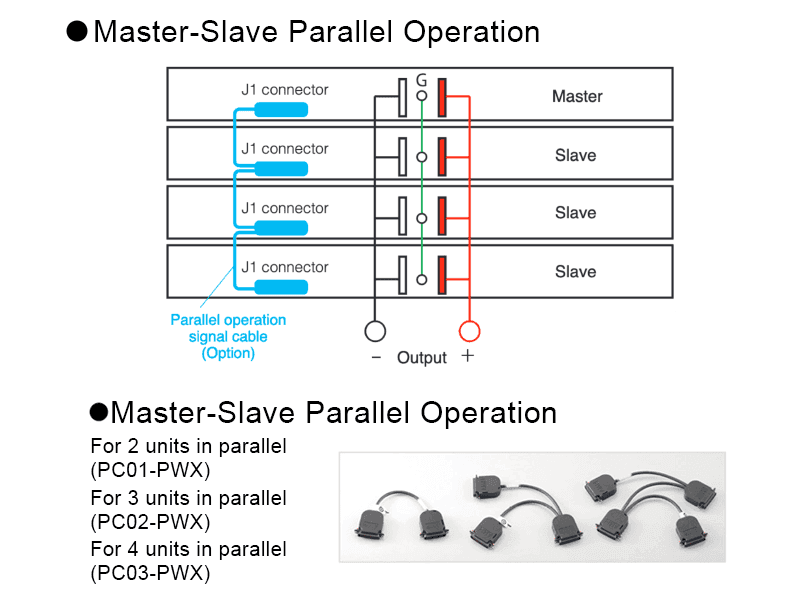

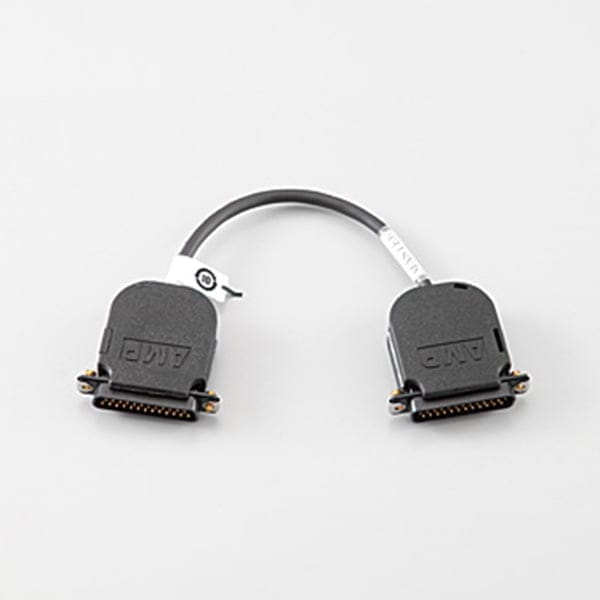

Parallelbetrieb mit einer Steuerung bedeutet, dass ein Gerät als Master-Gerät (Hauptgerät) und andere identische Modelle als Slave-Geräte (untergeordnete Geräte) angeschlossen sind. Das gesamte angeschlossene System wird von dem Master-Gerät gesteuert. Der Ausgangsstrom kann im einfach gesteuerten Parallelbetrieb erhöht werden (maximaler Ausgangsstrom: Nennausgangsstrom des einzelnen Geräts x Anzahl der parallel geschalteten Geräte). Die maximale Anzahl der parallel geschalteten Geräte beträgt vier, einschließlich des Master-Geräts. Der Unterschied in der Ausgangsspannung und dem Ausgangsstrom zwischen dem Master- und dem Slave-Gerät liegt innerhalb von ca. 5% der Nennwerte.
analoge Schnittstelle
Die PWX-Serie ist mit den erforderlichen Schnittstellen für analoge externe Steuer- und Überwachungsanwendungen von Testnetzteilen ausgestattet, wie z.B. externe Spannungs- und Widerstandssteuerung. Externe Signaleingänge und Statussignalausgänge können über den J1-Anschluss auf der Rückseite bereitgestellt werden.
Isolierte analoge Schnittstelle (Werksoption)
Eine isolierte analoge Schnittstelle kann integriert werden, wenn Sie dies bei der Bestellung angeben. Die Steuerung von Ausgangsspannung und -strom, das Ein-/Ausschalten der Ausgänge über externe Kontakte und die Überwachung von Ausgangsspannung und -strom sind über isolierte Signale möglich. Diese Option ist in spannungsgesteuerten (0 V bis 5 V oder 0 V bis 10 V) oder stromgesteuerten (4 mA bis 20 mA) Versionen erhältlich.

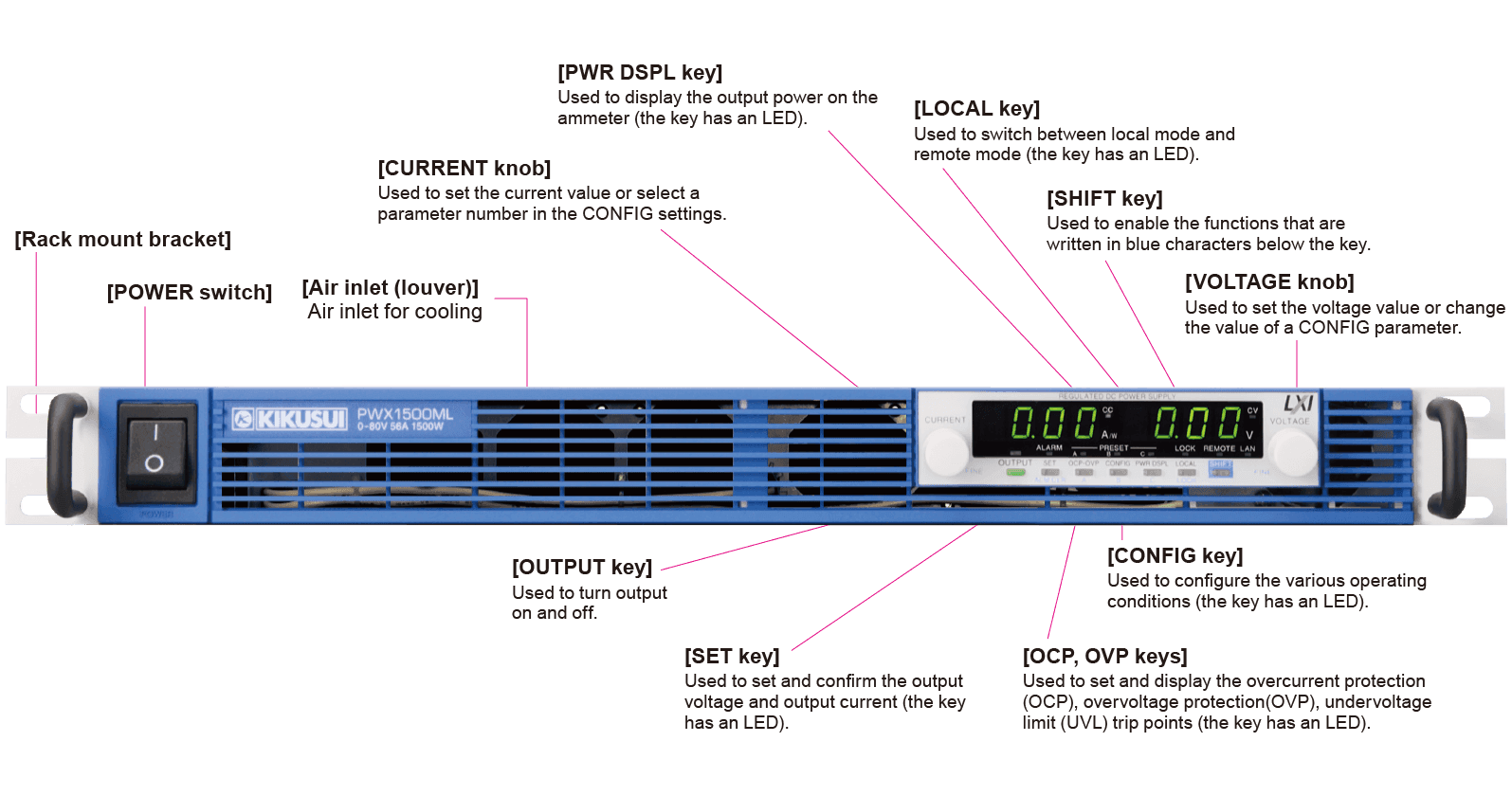

Frontplatte

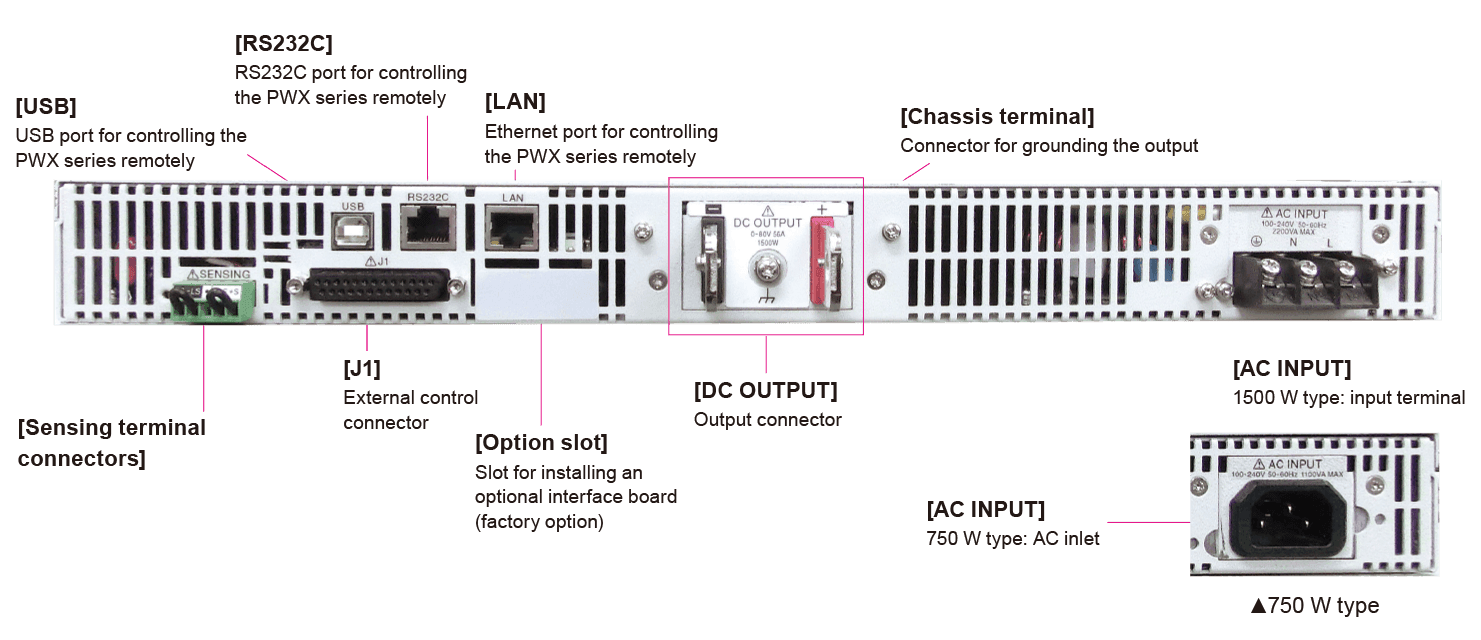

Rückwand
Lösungen für den Umwelt- und den neuen Energiesektor Variable Innenwiderstandsfunktion * Werksoption
Was ist die Funktion des variablen Innenwiderstands?
Im Konstantspannungsbetrieb reduziert diese Funktion den Wert der Ausgangsspannung entsprechend dem Wert des Ausgangsstroms, basierend auf dem eingestellten Widerstandswert. Der Innenwiderstand von wiederaufladbaren Batterien, Solarzellen und Brennstoffzellen kann einfach simuliert werden. Der Widerstandswert kann über die Konfigurationseinstellungen des Geräts und die Kommunikationsschnittstelle (LAN/USB/RS232C) eingestellt werden.
Variable Reichweite
Rint : Wert des Innenwiderstands
<0 Rint ≤ Rint (max)
| PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
|---|---|---|---|---|---|---|---|---|
| Rint (min) [Ω] | 0.0001 *1 | 0.001 | 0.01 | 0.1 | 0.0001 | 0.001 | 0.01 | 0.1 |
| Rint (max) [Ω] | 0.4000 *1 | 2.857 | 23.00 | 185.7 | 0.2000 *1 | 1.429 | 11.50 | 92.9 |
| Auflösung [Ω] | 0.0001 *1 | 0.001 | 0.01 | 0.1 | 0.0001 *1 | 0.001 | 0.01 | 0.1 |
*1 Wenn Sie die Einstellung über das Bedienfeld vornehmen, wird der erste empfangene Wert nicht auf dem Bedienfeld angezeigt. Sie ändert sich mit einer feineren Auflösung als angezeigt und wird auf eine obere Ziffer abgerundet.
Der maximale Innenwiderstand, der im Parallelbetrieb über das Bedienfeld eingestellt werden kann, ist der Wert, der sich ergibt, wenn man den Rint (max) im Standalone-Betrieb durch die Anzahl der Einheiten im Parallelbetrieb dividiert. Die Auflösung ist der Wert, den man erhält, wenn man die Auflösung im Standalone-Betrieb durch die Anzahl der Geräte im Parallelbetrieb teilt.
Technische Daten
| PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
|---|---|---|---|---|---|---|---|---|
| Maximaler Innenwiderstand, der eingestellt werden kann Rint(max)[Ω] | 0.400 | 2.857 | 23.00 | 185.7 | 0.200 | 1.429 | 11.50 | 92.9 |
Technische Daten
PWX-Serie 750W-Typ
AC-Eingang
| Artikel/Modell | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
|---|---|---|---|---|---|
| Halbe Rack-Größe | PWX750ML | ||||
| Nominale Eingangsleistung | 100 Vac bis 240 Vac, 50 Hz bis 60 Hz, einphasig | ||||
| Eingangsspannungsbereich | 85 Vac bis 265 Vac | ||||
| Frequenzbereich | 47 Hz bis 63 Hz | ||||
| Stromstärke (MAX) *1 | 100 Vac | 10,5A | |||
| 200 Vac | 5,25A | ||||
| Einschaltstrom *2 | 70 A oder weniger | ||||
| Leistung (MAX) *3 | 1100VA | ||||
| Leistungsfaktor (TYP) *1 | 0,99 (Eingangsspannung 100 V), 0,97 (Eingangsspannung 200 V) | 0,98 (Eingangsspannung 100 V), 0,96 (Eingangsspannung 200 V) | |||
| Wirkungsgrad *1 | 74 % oder höher | ||||
| Überbrückungszeit bei Stromunterbrechung *3 | 20 ms oder länger | ||||
*1. Bei Nennlast. *2. Ohne die Ladestromkomponente, die durch den Kondensator des internen EMV-Filterkreises unmittelbar nach dem Einschalten des POWER-Schalters fließt (für ca. 1 ms). *3. 100 Vac bei Nennlast.
Ausgabe
| Artikel/Modell | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | ||
|---|---|---|---|---|---|---|
| Halbe Rack-Größe | PWX750ML | |||||
| Leistung | Ausgangsspannung *1 | 30V | 80V | 230V | 650V | |
| Ausgangsstrom *1 | 75A | 28A | 10A | 3.5A | ||
| Ausgangsleistung | 750W | |||||
| Spannung | Einstellbereich | 0V bis 31,5V | 0V bis 84V | 0V bis 241,5V | 0V bis 682,5V | |
| Einstellungsgenauigkeit | ±（0,05％des eingestellten Wertes+0,05% des rtg） | |||||
| Netzregelung *2 | ±5mV | ±10mV | ±25mV | ±67mV | ||
| Lastregelung *3 | ±5mV | ±10mV | ±25mV | ±67mV | ||
| Einschwingverhalten *4 | 1 ms oder weniger | 7 ms oder weniger | ||||
| Welligkeitsrauschen *5 | (p-p)*6 | 60mV | 80mV | 120mV | 330mV | |
| (rms) *7 | 8mV | 8mV | 25mV | 60mV | ||
| Anstiegszeit | Nennlast | 100ms | ||||
| Keine Last | 100ms | |||||
| Abfallzeit *8 | Nennlast | 100ms | 150ms | 250ms | ||
| Keine Last | 450ms | 550ms | 1500ms | 3000ms | ||
| Maximale Kompensationsspannung für Fernabtastung (eine Leitung) | 1,5V | 4V | 5V | 5V | ||
| Temperaturkoeffizient (MAX) *9 | 100 ppm/°C (bei externer Steuerung) | |||||
| Strom | Einstellbereich | 0A bis 78,75A | 0A bis 29,4A | 0A bis 10,5A | 0A bis 3,675A | |
| Einstellgenauigkeit *10 | ±（0.5％of set+0.1% of rtg） | |||||
| Leistungsschwankung | ±9,5mA | ±4,8mA | ±3mA | ±2,35mA | ||
| Lastregelung | ±20mA | ±10,6mA | ±7mA | ±5,7mA | ||
| Welligkeitsrauschen *11 | (rms) *7 | 150mA | 65mA | 30mA | 15mA | |
| Temperaturkoeffizient (TYP) *9 | 100ppm/℃ | |||||
*1. Die maximale Ausgangsspannung und der maximale Ausgangsstrom sind durch die maximale Ausgangsleistung begrenzt. *2. 85 Vac bis 135 Vac oder 170 Vac bis 265 Vac, feste Last. *3. Der Betrag der Änderung, der auftritt, wenn die Last von Leerlauf auf Nennlast (Nennausgangsleistung/Nennausgangsspannung) mit Nennausgangsspannung geändert wird. Der Wert wird am Erfassungspunkt gemessen. *4. Die Zeit, die die Ausgangsspannung benötigt, um auf einen Wert innerhalb der „Nennausgangsspannung ± (0,1 % + 10 mV)“ zurückzukehren. Die Laststromschwankung beträgt 50 % bis 100 % des maximalen Stroms bei der eingestellten Ausgangsspannung. *5. Gemessen mit einer RC-9131 1:1 Sonde, die den JEITA-Spezifikationen entspricht. Bei Nennausgangsstrom. *6. Wenn die Messfrequenzbandbreite 10 Hz bis 20 MHz beträgt. *7. Wenn die Messfrequenz-Bandbreite 5 Hz bis 1 MHz beträgt. *8. wenn der Brüterkreislauf ein-/ausgeschaltet ist. *9. Wenn die Umgebungstemperatur zwischen 0 °C und 50 °C liegt. *10. Wenn die Ausgangsspannung (Nennleistung ÷ Nennstrom) 10 % bis 100 % des Nennwertes beträgt. Beim Nennausgangsstrom.
Anzeigefunktion
| Artikel/Modell | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
|---|---|---|---|---|---|
| Halbe Rack-Größe | PWX750ML | ||||
| Anzeige der Spannung | Maximale Anzeige | 99,99 (fester Dezimalpunkt) | 999,9 (fester Dezimalpunkt) | ||
| Genauigkeit der Anzeige | ±(0,2 % von rdng +5 Ziffern) | ||||
| Aktuelle Anzeige | Maximale Anzeige | 99,99 (fester Dezimalpunkt) | 9,999 (fester Dezimalpunkt) | ||
| Genauigkeit der Anzeige | ±(0,5 % von rdng +5 Ziffern) | ||||
| Leistungsanzeige *1 | Die LED PWR DSPL leuchtet rot. | ||||
| Maximale Anzeige | 9999 | ||||
| Genauigkeit der Anzeige | Zeigt das Ergebnis der Multiplikation von Strom und Spannung an | ||||
| Betriebsanzeige | OUTPUT ON/OFF, CV-Betrieb, CC-Betrieb, Alarmbetrieb, Fernbetrieb (LAN-Betrieb), Tastensperre, Vorwahlspeicher | ||||
*1. Drücken Sie PWR DSPL, um die Leistung auf dem Amperemeter anzuzeigen. Jedes Mal, wenn Sie diese Taste drücken, wechselt die Anzeige zwischen Leistung und Strom.
Schutzfunktionen
| Artikel/Modell | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF |
|---|---|---|---|---|
| Halbe Rack-Größe | PWX750ML | |||
| Schutzfunktionen | Überspannungsschutz (OVP), Überspannungsschutz 2 (OVP2), Überstromschutz (OCP), Unterspannungsgrenze (UVL), Überhitzungsschutz (OHP), Überhitzungsschutz 2 (OHP2), Lüfterausfallschutz (FAN), Schutz vor falschem Fühleranschluss (SENSE), Schutz vor niedrigem AC-Eingang (AC-FAIL), Abschaltung (SD), Leistungsbegrenzung (POWER LIMIT), Kommunikationsüberwachung (WATCHDOG) | |||
Signalausgang
| Artikel/Modell | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
|---|---|---|---|---|---|
| Halbe Rack-Größe | PWX750ML | ||||
| Monitor-Signalausgang *1 | Spannungsüberwachung (VMON) | Wählbarer Monitorspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V | |||
| Einstellungsgenauigkeit | 2,5 % vom rtg | ||||
| Stromüberwachung (IMON) | Wählbarer Monitorspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V | ||||
| Einstellungsgenauigkeit | 2,5 % vom rtg | ||||
| Statussignalausgang *1 *2 | OUTON STATUS, CV STATUS, CC STATUS, ALM STATUS, PWR ON STATUS | ||||
*1. J1-Anschluss auf der Rückseite. *2. Fotokoppler-Open-Collector-Ausgang; maximale Spannung 30 V, maximaler Strom (Senke) 8 mA; isoliert von den Ausgangs- und Steuerkreisen; Status-Commons sind potentialfrei (Spannungsfestigkeit kleiner oder gleich 60 V); und Statussignale sind nicht gegenseitig isoliert.
Steuerungsfunktionen
| Artikel/Modell | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
|---|---|---|---|---|---|
| Halbe Rack-Größe | PWX750ML | ||||
| Externe Steuerung *1 | Ausgangsspannungssteuerung (VPGM) | 0 % bis 100 % der Nennausgangsspannung Wählbarer Steuerspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V | |||
| Genauigkeit | 5 % des Nennwerts | ||||
| Ausgangsstromregelung (IPGM) | 0 % bis 100 % des Ausgangsnennstroms Wählbarer Steuerspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V | ||||
| Genauigkeit | 5 % des Nennwerts | ||||
| Ein-/Ausschaltsteuerung des Ausgangs [OUTPUT ON/OFF CONT] | Mögliche logische Auswahlen:Einschalten des Ausgangs bei LOW (0 V bis 0,5 V) oder Kurzschluss, Ausschalten des Ausgangs bei HIGH (4,5 V bis 5 V) oder Leerlauf. Einschalten des Ausgangs durch HIGH (4,5 V bis 5 V) oder Leerlauf, Ausschalten des Ausgangs durch LOW (0 V bis 0,5 V) oder Kurzschluss. | ||||
| Steuerung der Ausgangsabschaltung [SHUT DOWN] | Schaltet den Ausgang mit einem LOW (0 V bis 0,5 V) oder einem Kurzschluss aus. | ||||
| Steuerung der Alarmlöschung [ALM CLR] | Löscht Alarme bei einem LOW (0 V bis 0,5 V) oder Kurzschluss. | ||||
*1. J1-Anschluss auf der Rückseite
Weitere Funktionen
| Artikel/Modell | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF |
|---|---|---|---|---|
| Halbe Rack-Größe | PWX750ML | |||
| Master-Slave-Parallelbetrieb | Einschließlich des Master-Geräts können bis zu vier Geräte (alle das gleiche Modell) angeschlossen werden. | |||
| Serienbetrieb*1 | Es können bis zu zwei Geräte (alle das gleiche Modell) angeschlossen werden. | |||
| Voreinstellungsspeicher | Bis zu drei Sätze der folgenden Einstellungen können gespeichert werden: die eingestellte Spannung, der eingestellte Strom, die eingestellte OVP, die eingestellte OCP und die eingestellte UVL. | |||
| Tastensperre | Sperrt die Bedienung aller Tasten mit Ausnahme der OUTPUT-Taste. | |||
*1 Ausgenommen PWX750HF.
Schnittstelle
| Artikel/Modell | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF |
|---|---|---|---|---|
| Halbe Rack-Größe | PWX750ML | |||
| Software-Protokoll | IEEE-Standard 488.2-1992 | |||
| Befehlssprache | Entspricht der SCPI-Spezifikation 1999.0 Hat einen Kompatibilitätsmodus (umschaltbar) *2 – Genesys-Serie von TDK-Lambda – N5700 und N8700 von Agilent Technologies – DSC-Serie von Sorensen – PAG-Serie von Kikusui | |||
| RS232C, USB, LAN | USBTMC-USB488, LXI 1.3 Klasse C | |||
*2 Diese Einstellung garantiert nicht die Kompatibilität mit allen Anwendungsprogrammen und Treibern für Messgeräte.
Allgemein
| Artikel/Modell | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
|---|---|---|---|---|---|
| Halbe Rack-Größe | PWX750ML | ||||
| Umweltbedingungen | Betriebsumgebung | Innenbereich, Überspannungskategorie II | |||
| Betriebstemperatur/ Luftfeuchtigkeit | 0 °C bis +50 °C (32 °F bis +122 °F)/ 20 %rF bis 85 %rF (keine Kondensation) | ||||
| Lagertemperatur/Luftfeuchtigkeit | -10 °C bis +60 °C (14 °F bis +140 °F)/ 90 %rF oder weniger (keine Kondensation) | ||||
| Höhenlage | Bis zu 2000 m | ||||
| Kühlsystem | Zwangskühlung mit Ventilator | ||||
| Erdungspolarität | Negative Erdung oder positive Erdung möglich | ||||
| Isolationsspannung | ± 250 Vmax | ± 500 Vmax | ± 800 Vmax | ||
| Isolierte analoge Schnittstelle *1 | ± 60 Vmax | ||||
| Widerstandsfähige Spannung | Zwischen Eingang und FG | Keine Anomalien, wenn 1500 Vac für 1 Minute angelegt wird | |||
| Zwischen Eingang und Ausgang | Keine Anomalien bei 2000 Vac für 1 Minute | Keine Anomalien bei 2250 Vac für 1 Minute | |||
| Zwischen Ausgang und FG | Keine Anomalien bei 1500 Vdc für 1 Minute | Keine Anomalien bei 1600 Vac für 1 Minute | Keine Anomalien bei 2000 Vdc für 1 Minute | ||
| Zwischen Eingang und isolierter Analogschnittstelle *1 | Keine Anomalien bei 2650 Vac für 1 Minute | ||||
| Zwischen Ausgang und isolierter analoger Schnittstelle *1 | Keine Anomalien bei 2300 Vdc für 1 Minute | Keine Anomalien bei 2650 Vac für 1 Minute | Keine Anomalien bei 3300 Vac für 1 Minute | ||
| Isolationswiderstand | 500 Vdc, 100 MΩ oder mehr (70 % oder weniger) | 1000 Vdc, 100 MΩ oder mehr (70 % oder weniger) | |||
| Zwischen Ausgang und FG | 500 Vdc, 40 MΩ oder mehr (70 % oder weniger) | 1000 Vdc, 40 MΩ oder mehr (70 % oder weniger) | |||
| Sicherheit*2 | Entspricht den Anforderungen der folgenden Richtlinie und Norm. Niederspannungsrichtlinie 2014/35/EU *3 EN 61010-1 (Class I *4、Pollution degree 2 *7) | ||||
| Elektromagnetische Verträglichkeit (EMV)*2*3 | Entspricht den Anforderungen der folgenden Richtlinie und Norm. EMV-Richtlinie 2014/30/EU EN 61326-1 (Class A *5) EN 55011 (Class A *5、Group 1 *6) EN 61000-3-2、EN 61000-3-3 Anwendbar unter den folgenden Bedingungen Die maximale Länge aller an die PWX-Serie angeschlossenen Kabel und Leitungen muss weniger als 3 m betragen. | ||||
| Abmessungen (maximal)/Gewicht | 422,8(485) B×43(44) H×500(580) Tmm/ca. 8 kg | 422,8(485) B×43(44) H×500(580) Tmm/ca. 7,5 kg | |||
| Halbe Rack-Größe | 214 B×43(55) H×437(490) Tmm/ca. 5 kg | ||||
| Zubehör | AC-Kabel: 1 Ader, Ausgangsklemmenabdeckung: 1 St., Ausgangsklemme M8 Schraubensatz: M8-Schrauben × 2 Sätze (Schraube, Mutter, Federscheibe und Unterlegscheibe für jede Schraube) *PWX750ML enthält M6-Schraubensatz, Chassis-Anschlusskabel: 1 Kabel, J1-Steckerset: 1 Satz (Gehäuse: 1 St., Stecker: 1 St., Stecker: 1 St., Zugentlastung: 1 St., Clips: 2 St., und zwei Arten von Schrauben: 2 St.,), Packliste: 1 Exemplar, Kurzanleitung (je 1 Exemplar für Englisch und Japanisch), Sicherheitshinweise: 1 Exemplar, China RoHS-Blatt: 1 Exemplar, CD-ROM: 1 Diskette | ||||
*1 Werkseitige Option. *2 Gilt nicht für speziell bestellte oder modifizierte PWX. *3 Begrenzt auf Produkte, die die CE/UKCA-Kennzeichnung auf ihren Panels haben. Die EMV-Grenzwerte werden nur dann eingehalten, wenn der Ferritkern am Kabel für den Anschluss des Steckers J1 angebracht ist. *4 Dies ist ein Gerät der Klasse A. Das PWX ist für den Einsatz in einer industriellen Umgebung vorgesehen. Dieses Produkt kann bei Verwendung in Wohngebieten Störungen verursachen. Eine solche Verwendung muss vermieden werden, es sei denn, der Benutzer ergreift besondere Maßnahmen zur Verringerung der elektromagnetischen Emissionen, um Störungen des Rundfunk- und Fernsehempfangs zu vermeiden. *5 Dies ist ein Gerät der Gruppe 1. Das PWX erzeugt und/oder verwendet nicht absichtlich Hochfrequenzenergie in Form von elektromagnetischer Strahlung, induktiver und/oder kapazitiver Kopplung für die Behandlung von Material oder für Inspektions-/Analysezwecke. *6 Dies ist ein Gerät der Klasse I. Achten Sie darauf, den Schutzleiteranschluss des PWX zu erden. Die Sicherheit dieses Produkts ist nur dann gewährleistet, wenn es ordnungsgemäß geerdet ist. *7 Verschmutzung ist das Hinzufügen von Fremdstoffen (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagsfestigkeit oder des Oberflächenwiderstands bewirken können. Bei Verschmutzungsgrad 2 wird davon ausgegangen, dass nur nichtleitende Verschmutzungen auftreten, abgesehen von einer gelegentlichen vorübergehenden Leitfähigkeit durch Kondensation.
PWX-Serie 1500W-Typ
AC-Eingang
| Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
|---|---|---|---|---|---|
| Nominale Eingangsleistung | 100 Vac bis 240 Vac, 50 Hz bis 60 Hz, einphasig | ||||
| Eingangsspannungsbereich | 85 Vac bis 265 Vac | ||||
| Frequenzbereich | 47 Hz bis 63 Hz | ||||
| Stromstärke (MAX) *1 | 100 Vac | 21 A | |||
| 200 Vac | 10.5 A | ||||
| Einschaltstrom *2 | 70 A oder weniger | ||||
| Leistung (MAX) *3 | 2200 VA | ||||
| Leistungsfaktor (TYP) *1 | 0,99 (Eingangsspannung 100 V), 0,97 (Eingangsspannung 200 V) | 0,98 (Eingangsspannung 100 V), 0,96 (Eingangsspannung 200 V) | |||
| Wirkungsgrad *1 | 74 % oder höher | ||||
| Überbrückungszeit bei Stromunterbrechung *3 | 20 ms oder länger | ||||
*1. Bei Nennlast. *2. Ohne die Ladestromkomponente, die durch den Kondensator des internen EMV-Filterkreises unmittelbar nach dem Einschalten des POWER-Schalters fließt (für ca. 1 ms). *3. 100 Vac bei Nennlast.
Ausgabe
| Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | ||
|---|---|---|---|---|---|---|
| Leistung | Ausgangsspannung *1 | 30 V | 80 V | 230 V | 650 V | |
| Ausgangsstrom *1 | 150 A | 56 A | 20 A | 7 A | ||
| Ausgangsleistung | 1500 W | |||||
| Spannung | Einstellbereich | 0 V bis 31,5 V | 0 V bis 84 V | 0 V bis 241.5 V | 0 V bis 682.5 V | |
| Einstellungsgenauigkeit | ± (0,05 % des Einstellwertes +0,05 % des Nennwertes) | |||||
| Netzregelung *2 | ±5 mV | ±10 mV | ±25 mV | ±67 mV | ||
| Lastregelung *3 | ±5 mV | ±10 mV | ±25 mV | ±67 mV | ||
| Einschwingverhalten *4 | 1 ms oder weniger | 7 ms oder weniger | ||||
| Welligkeitsrauschen *5 | (p-p)*6 | 60mV | 80mV | 120mV | 330mV | |
| (rms) *7 | 8 mV | 8 mV | 25 mV | 60 mV | ||
| Anstiegszeit | Nennlast | 100ms | ||||
| Keine Last | 100ms | |||||
| Abfallzeit *8 | Nennlast | 100ms | 150ms | 250ms | ||
| Keine Last | 800 ms | 1000 ms | 1500 ms | 3000 ms | ||
| Maximale Kompensationsspannung für Fernabtastung (eine Leitung) | 1,5V | 4V | 5V | 5V | ||
| Temperaturkoeffizient (MAX) *9 | 100 ppm/°C (bei externer Steuerung) | |||||
| Strom | Einstellbereich | 0 A bis 157.5 A | 0 A bis 58.8 A | 0 A bis 21 A | 0 A bis 7.35 A | |
| Einstellgenauigkeit *10 | ±(0,5 % vom Sollwert +0,1 % vom Istwert) | |||||
| Leistungsschwankung | ±17 mA | ±7,6 mA | ±4 mA | ±2,7 mA | ||
| Lastregelung | ±35 mA | ±16,2 mA | ±9 mA | ±6,4 mA | ||
| Welligkeitsrauschen *11 | (rms) *7 | 300mA | 130mA | 60mA | 30mA | |
| Temperaturkoeffizient (TYP) *9 | 100ppm/℃ | |||||
*1 Die maximale Ausgangsspannung und der maximale Ausgangsstrom sind durch die maximale Ausgangsleistung begrenzt. *2 85 Vac bis 135 Vac oder 170 Vac bis 265 Vac, feste Last. *3 Der Betrag der Änderung, der auftritt, wenn die Last von Leerlauf auf Nennlast (Nennausgangsleistung/Nennausgangsspannung) mit Nennausgangsspannung geändert wird. Der Wert wird am Erfassungspunkt gemessen. *4 Die Zeitspanne, die erforderlich ist, bis die Ausgangsspannung wieder einen Wert innerhalb der „Nennausgangsspannung ± (0,1 % + 10 mV)“ erreicht. Die Laststromschwankung beträgt 50 % bis 100 % des maximalen Stroms bei der eingestellten Ausgangsspannung. *5 Gemessen mit einer RC-9131C Sonde, die den JEITA-Spezifikationen entspricht. Bei Nennausgangsstrom. Wenn die Messfrequenzbandbreite 10 Hz bis 20 MHz beträgt. *6 Wenn die Messfrequenz-Bandbreite 5 Hz bis 1 MHz beträgt. *7 Wenn der Brüterkreislauf ein-/ausgeschaltet ist. *8 Wenn die Umgebungstemperatur zwischen 0 °C und 50 °C liegt *9 Beim PWX1500L und PWX1500ML im Bereich von 1 % bis 100 % des Nennstroms. *10 Für das PWX1500H im Bereich von 0,2 % bis 100 % des Nennstroms. *11 Wenn die Ausgangsspannung 10 % bis 100 % des Nennwerts beträgt. Beim Nennausgangsstrom.
Anzeigefunktion
| Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
|---|---|---|---|---|---|
| Anzeige der Spannung | Maximale Anzeige | 99,99 (fester Dezimalpunkt) | 999,9 (fester Dezimalpunkt) | ||
| Genauigkeit der Anzeige | ±(0,2 % von rdng +5 Ziffern) | ||||
| Aktuelle Anzeige | Maximale Anzeige | 999,9 (fester Dezimalpunkt) | 99,99 (fester Dezimalpunkt) | 9,999 (fester Dezimalpunkt) | |
| Genauigkeit der Anzeige | ±(0,5 % von rdng +5 Ziffern) | ||||
| Leistungsanzeige *1 | Die LED PWR DSPL leuchtet rot. | ||||
| Maximale Anzeige | 9999 | ||||
| Genauigkeit der Anzeige | Zeigt das Ergebnis der Multiplikation von Strom und Spannung an | ||||
| Betriebsanzeige | OUTPUT ON/OFF, CV-Betrieb, CC-Betrieb, Alarmbetrieb, Fernbetrieb (LAN-Betrieb), Tastensperre, Vorwahlspeicher | ||||
*1. Drücken Sie PWR DSPL, um die Leistung auf dem Amperemeter anzuzeigen. Jedes Mal, wenn Sie diese Taste drücken, wechselt die Anzeige zwischen Leistung und Strom.
Schutzfunktionen
| Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H |
|---|---|---|---|---|
| Schutzfunktionen | Überspannungsschutz (OVP), Überspannungsschutz 2 (OVP2), Überstromschutz (OCP), Unterspannungsgrenze (UVL), Überhitzungsschutz (OHP), Überhitzungsschutz 2 (OHP2), Lüfterausfallschutz (FAN), Schutz vor falschem Fühleranschluss (SENSE), Schutz vor niedrigem AC-Eingang (AC-FAIL), Abschaltung (SD), Leistungsbegrenzung (POWER LIMIT), Kommunikationsüberwachung (WATCHDOG) | |||
Signalausgang
| Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
|---|---|---|---|---|---|
| Monitor-Signalausgang *1 | Spannungsüberwachung (VMON) | Wählbarer Monitorspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V | |||
| Einstellungsgenauigkeit | 2,5 % vom rtg | ||||
| Stromüberwachung (IMON) | Wählbarer Überwachungsspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V | ||||
| Einstellungsgenauigkeit | 2,5 % vom rtg | ||||
| Statussignalausgang *1 *2 | OUTON STATUS, CV STATUS, CC STATUS, ALM STATUS, PWR ON STATUS | ||||
*1. J1-Anschluss auf der Rückseite. *2. Fotokoppler-Open-Collector-Ausgang; maximale Spannung 30 V, maximaler Strom (Senke) 8 mA; isoliert von den Ausgangs- und Steuerkreisen; Status-Commons sind potentialfrei (Spannungsfestigkeit kleiner oder gleich 60 V); und Statussignale sind nicht gegenseitig isoliert.
Steuerungsfunktionen
| Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
|---|---|---|---|---|---|
| Externe Steuerung *1 | Ausgangsspannungssteuerung (VPGM) | 0 % bis 100 % der Nennausgangsspannung 0 % bis 100 % der Nennausgangsspannung Wählbarer Steuerspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V | |||
| Genauigkeit | 5 % des Nennwerts | ||||
| Ausgangsstromregelung (IPGM) | 0 % bis 100 % des Ausgangsnennstroms Wählbarer Steuerspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V 0 % bis 100 % der Ausgangsnennspannung Wählbarer Steuerspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V | ||||
| Genauigkeit | 5 % des Nennwerts | ||||
| Ein-/Ausschaltsteuerung des Ausgangs [OUTPUT ON/OFF CONT] | Mögliche logische Auswahlen:Einschalten des Ausgangs bei LOW (0 V bis 0,5 V) oder Kurzschluss, Ausschalten des Ausgangs bei HIGH (4,5 V bis 5 V) oder Leerlauf. Einschalten des Ausgangs durch HIGH (4,5 V bis 5 V) oder Leerlauf, Ausschalten des Ausgangs durch LOW (0 V bis 0,5 V) oder Kurzschluss. | ||||
| Steuerung der Ausgangsabschaltung [SHUT DOWN] | Schaltet den Ausgang mit einem LOW (0 V bis 0,5 V) oder einem Kurzschluss aus. | ||||
| Steuerung der Alarmlöschung [ALM CLR] | Löscht Alarme bei einem LOW (0 V bis 0,5 V) oder Kurzschluss. | ||||
*1. J1-Anschluss auf der Rückseite
Weitere Funktionen
| Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H |
|---|---|---|---|---|
| Master-Slave-Parallelbetrieb | Einschließlich des Master-Geräts können bis zu vier Geräte (alle das gleiche Modell) angeschlossen werden. | |||
| Serienbetrieb*1 | Es können bis zu zwei Geräte (alle das gleiche Modell) angeschlossen werden. | |||
| Voreinstellungsspeicher | Bis zu drei Sätze der folgenden Einstellungen können gespeichert werden: die eingestellte Spannung, der eingestellte Strom, die eingestellte OVP, die eingestellte OCP und die eingestellte UVL. | |||
| Tastensperre | Sperrt die Bedienung aller Tasten mit Ausnahme der OUTPUT-Taste. | |||
*1. Mit Ausnahme des PWX1500H
Schnittstelle
| Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H |
|---|---|---|---|---|
| Software-Protokoll | IEEE-Standard 488.2-1992 | |||
| Befehlssprache | Entspricht der SCPI-Spezifikation 1999.0 Hat einen Kompatibilitätsmodus (umschaltbar) *2 – Genesys-Serie von TDK-Lambda – N5700 und N8700 von Agilent Technologies – DSC-Serie von Sorensen – PAG-Serie von Kikusui | |||
| RS232C, USB, LAN | USBTMC-USB488, LXI 1.3 Klasse C | |||
*1. Mit Ausnahme des PWX1500H *2. Diese Einstellung garantiert nicht die Kompatibilität mit allen Anwendungsprogrammen und Treibern für Messgeräte.
Allgemein
| Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
|---|---|---|---|---|---|
| Umweltbedingungen | Betriebsumgebung | Innenbereich, Überspannungskategorie II | |||
| Betriebstemperatur/ Luftfeuchtigkeit | 0 °C bis +50 °C (32 °F bis +122 °F)/ 20 %rF bis 85 %rF (keine Kondensation) | ||||
| Lagertemperatur/Luftfeuchtigkeit | -10 °C bis +60 °C (14 °F bis +140 °F)/ 90 %rF oder weniger (keine Kondensation) | ||||
| Höhenlage | Bis zu 2000 m | ||||
| Kühlsystem | Zwangskühlung mit Ventilator | ||||
| Erdungspolarität | Negative Erdung oder positive Erdung möglich | ||||
| Isolationsspannung | ± 250 Vmax | ± 500 Vmax | ± 800 Vmax | ||
| Isolierte analoge Schnittstelle *1 | ± 60 Vmax | ||||
| Widerstandsfähige Spannung | Zwischen Eingang und FG | Keine Anomalien, wenn 1500 Vac für 1 Minute angelegt wird | |||
| Zwischen Eingang und Ausgang | Keine Anomalien bei 2000 Vac für 1 Minute | Keine Anomalien bei 2250 Vac für 1 Minute | |||
| Zwischen Ausgang und FG | Keine Anomalien bei 1500 Vdc für 1 Minute | Keine Anomalien bei 1600 Vac für 1 Minute | Keine Anomalien bei 2000 Vdc für 1 Minute | ||
| Zwischen Eingang und isolierter Analogschnittstelle *1 | Keine Anomalien bei 2650 Vac für 1 Minute | ||||
| Zwischen Ausgang und isolierter analoger Schnittstelle *1 | Keine Anomalien bei 2300 Vdc für 1 Minute | Keine Anomalien bei 2650 Vac für 1 Minute | Keine Anomalien bei 3300 Vac für 1 Minute | ||
| Isolationswiderstand | Zwischen Eingang und FG | 500 Vdc, 100 MΩ oder mehr (70 % oder weniger) | |||
| Zwischen Eingang und Ausgang | 500 Vdc, 100 MΩ oder mehr (70 % oder weniger) | 1000 Vdc, 100 MΩ oder mehr (70 % oder weniger) | |||
| Zwischen Ausgang und FG | 500 Vdc, 40 MΩ oder mehr (70 % oder weniger) | 1000 Vdc, 40 MΩ oder mehr (70 % oder weniger) | |||
| Sicherheit*2 | Entspricht den Anforderungen der folgenden Richtlinie und Norm. Niederspannungsrichtlinie 2014/35/EU *3 EN 61010-1 (Klasse I *6, Verschmutzungsgrad 2 *7) | ||||
| Elektromagnetische Verträglichkeit (EMV)*2*3 | Entspricht den Anforderungen der folgenden Richtlinie und Norm. EMV-Richtlinie 2014/30/EU EN 61326-1（Class A *4） EN 55011（Class A *4,Group 1 *5) EN 61000-3-2、EN 61000-3-3 Anwendbar unter folgenden Bedingungen Die maximale Länge aller an das PWX angeschlossenen Kabel und Leitungen muss weniger als 3 m betragen. | ||||
| Abmessungen (maximal)/Gewicht | 422,8(485) B×43(44) H×500(580) Tmm/ca. 9,5 kg (20.94 lb) | 422.8(485) B×43(44) H×500(580) Tmm/ca. 9 kg (19.84 lb) | |||
| Zubehör | Abdeckung der Ausgangsklemmen: 1 St., Satz Eingangsklemmenabdeckung, Satz M8-Bolzen für Ausgangsklemmen: M8-Schrauben × 2 Sätze (Schraube, Mutter, Federscheibe und Unterlegscheibe für jede Schraube), Chassis-Anschlusskabel: 1 Kabel, J1-Steckerset: 1 Satz (Gehäuse: 1 St., Stecker: 1 St., Stecker: 1 St., Zugentlastung: 1 St., Clips: 2 St., und zwei Arten von Schrauben: 2 St.,), Packliste: 1 Exemplar, Kurzanleitung (je 1 Exemplar für Englisch und Japanisch), Sicherheitshinweise: 1 Exemplar, China RoHS-Blatt: 1 Exemplar, CD-ROM: 1 Diskette | ||||
*1 Werkseitige Option. *2 Gilt nicht für speziell bestellte oder modifizierte PWX. *3 Begrenzt auf Produkte, die die CE/UKCA-Kennzeichnung auf ihren Panels haben. Die EMV-Grenzwerte werden nur dann eingehalten, wenn der Ferritkern am Kabel für den Anschluss des Steckers J1 angebracht ist. *4 Dies ist ein Gerät der Klasse A. Das PWX ist für den Einsatz in einer industriellen Umgebung vorgesehen. Dieses Produkt kann bei Verwendung in Wohngebieten Störungen verursachen. Eine solche Verwendung ist zu vermeiden, es sei denn, der Benutzer ergreift besondere Maßnahmen zur Reduzierung der elektromagnetischen Emissionen, um Störungen beim Empfang von Radio- und Fernsehsendungen zu vermeiden. *5 Dies ist ein Gerät der Gruppe 1. Das PWX erzeugt und/oder verwendet nicht absichtlich Hochfrequenzenergie in Form von elektromagnetischer Strahlung, induktiver und/oder kapazitiver Kopplung für die Behandlung von Material oder für Inspektions-/Analysezwecke. *6 Dies ist ein Gerät der Klasse I. Achten Sie darauf, dass der Schutzleiteranschluss des PWX geerdet ist. Die Sicherheit dieses Produkts ist nur dann gewährleistet, wenn das Produkt ordnungsgemäß geerdet ist. *7 Verschmutzung ist das Hinzufügen von Fremdstoffen (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagsfestigkeit oder des Oberflächenwiderstands bewirken können. Bei Verschmutzungsgrad 2 wird davon ausgegangen, dass nur nichtleitende Verschmutzungen auftreten, abgesehen von einer gelegentlichen vorübergehenden Leitfähigkeit durch Kondensation.
Aufstellung
Optionen
Kabel
AC-Netzkabel für PWX750ML
AC-Kabel für 1500W
Parallelbetriebs-Kabel (für Parallelbetrieb von 2 Geräten)
Parallelbetriebs-Kabel (für Parallelbetrieb von 3 Geräten)
Parallelbetriebs-Kabel (für Parallelbetrieb von 4 Geräten)
RS-232C-Konvertierungskabel
