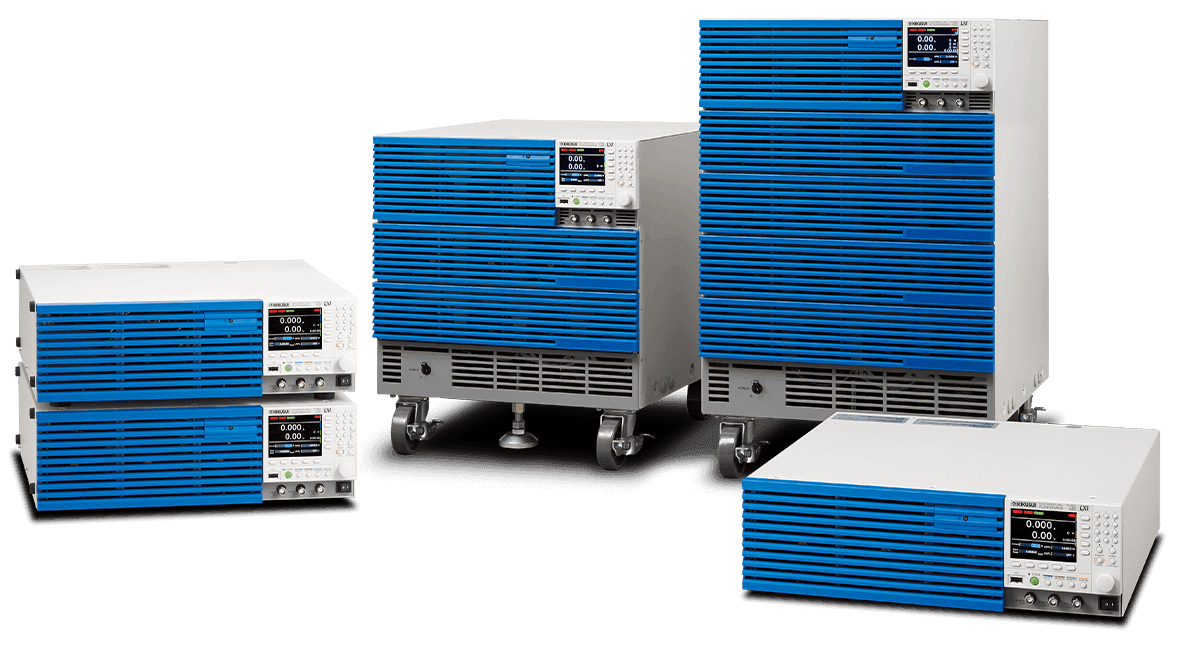

Kompakte elektronische Hochspannungs-DC-Last
PLZ-5WH2 Serie

Bei der der PLZ-5WH2-Hochleistungsserie für elektronische DC-Last trifft langlebige, zuverlässige Raffinesse auf multifunktionales und leistungsstarkes Design. Wir bieten 5 verschiedene Produktreihen unterschiedlicher Leistungsbereiche an, vom 1-kW-Tischmodell bis hin zum Hochleistungsmodell, das bis zu 20 kW Leistung in einer einzigen Einheit aufnehmen kann. Leichte Auswahl des anwendbaren Leistungsbereichs je nach Last möglich. Die Lastsimulation kann dank des zuverlässigen und schnellen Designs der PLZ-5WH-Stromregelkreise schneller als je zuvor durchgeführt werden.

Kompakte elektronische Hochspannungs-DC-Last (CC/CV/CR/CP)

Leistung/Funktionen

Kompakte elektronische Hochspannungs-DC-Last (CC/CV/CR/CP) PLZ-5WH2-Serie<br>” width=”1411″ height=”569″ class=”alignnone size-full wp-image-145192 responimg”><h3 class=Ideal für die Bewertung von Stromversorgungen mit hoher Kapazität und wiederaufladbaren Batterien!
Testen mit hyper-realistischer Lastsimulation ist jetzt möglich!

Bei der der PLZ-5WH2-Hochleistungsserie für elektronische DC-Last trifft langlebige, zuverlässige Raffinesse auf multifunktionales und leistungsstarkes Design. Wir bieten 5 verschiedene Produktreihen unterschiedlicher Leistungsbereiche an, vom 1-kW-Tischmodell bis hin zum Hochleistungsmodell, das bis zu 20 kW Leistung in einer einzigen Einheit aufnehmen kann.

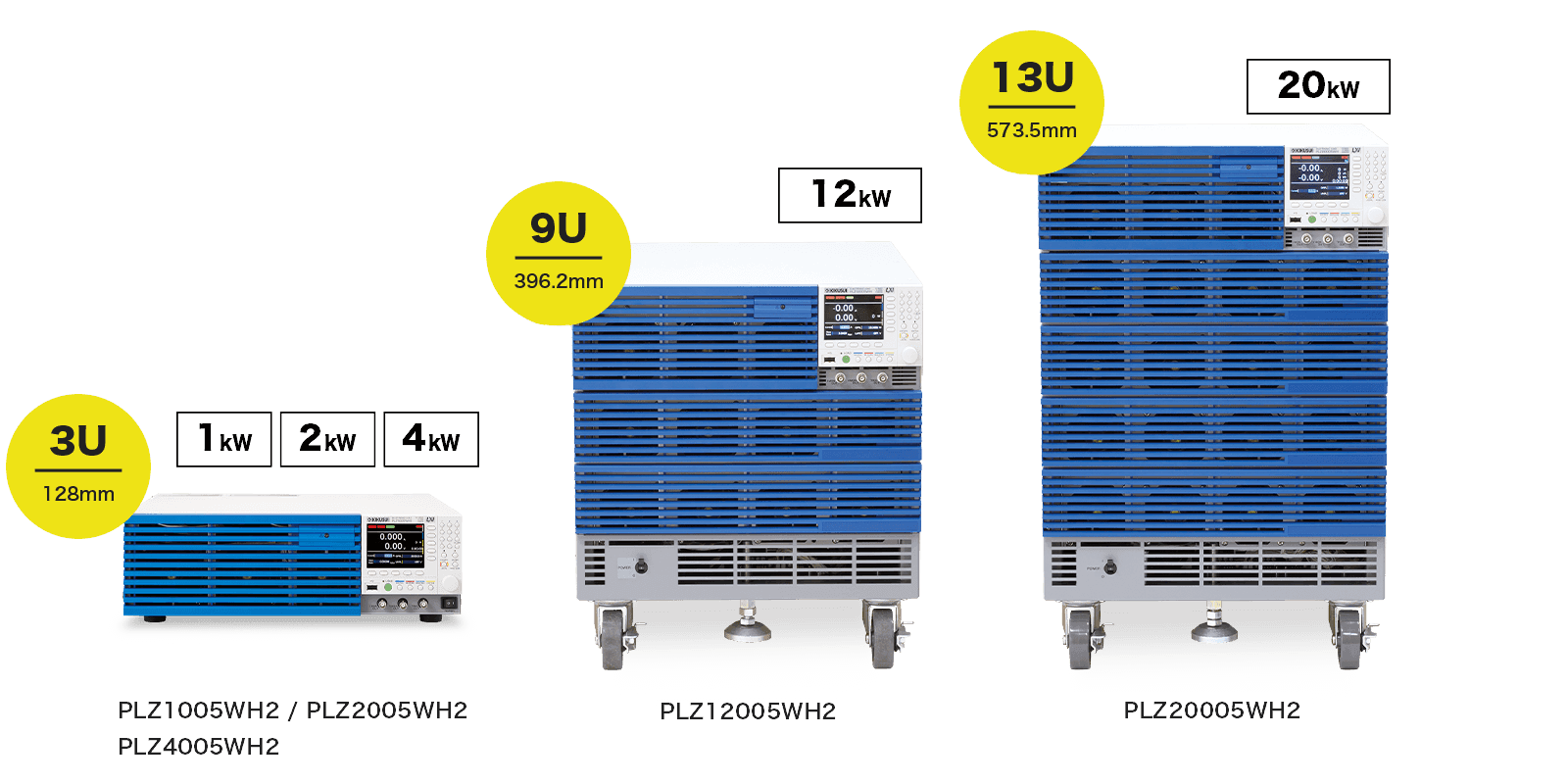

Leichte Auswahl des anwendbaren Leistungsbereichs je nach Last möglich. Die Lastsimulation kann dank des zuverlässigen und schnellen Designs der PLZ-5WH-Stromregelkreise schneller als je zuvor durchgeführt werden. Genaue Strommessungen können mit extrem hoher Einstellungsauflösung durchgeführt werden. Ein LCD-Farbdisplay ermöglicht eine gut sichtbare, benutzerfreundliche Bedienung auf der Vorderseite. RS232C-, USBund LAN-Digitalschnittstellen sind standardmäßig enthalten, um eine einfache Integration in jedes System zu ermöglichen.

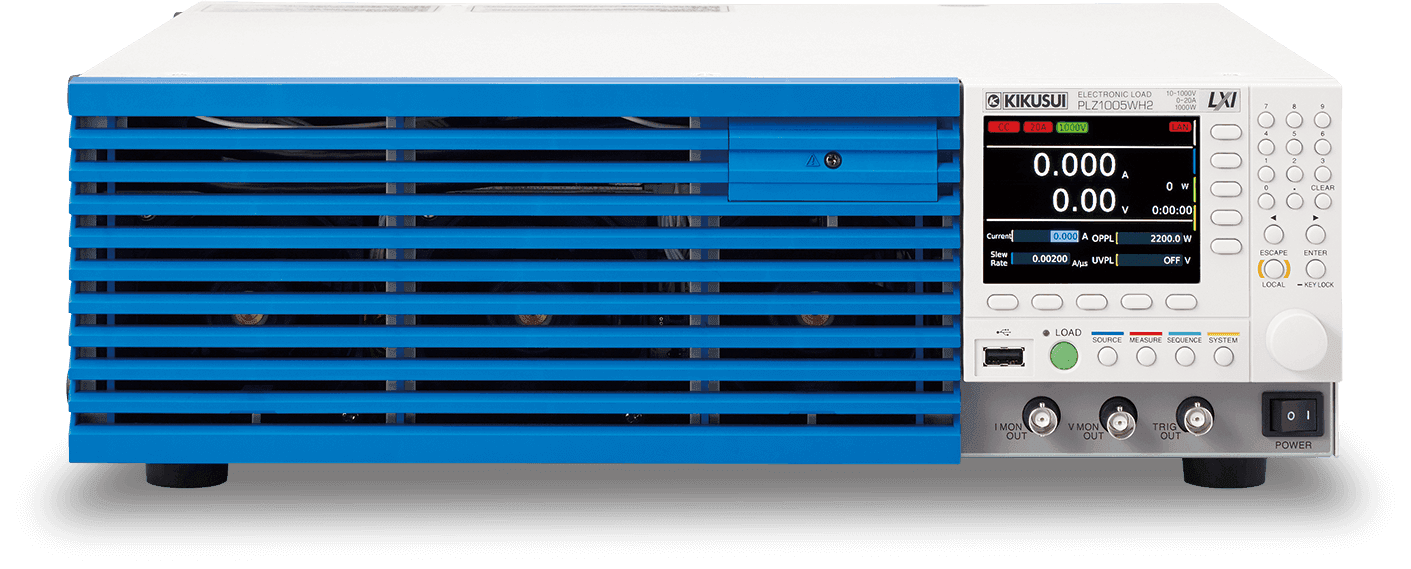

Kompakte elektronische Hochspannungs-DC-Last
Maximale Betriebsspannung 1000 V

Ideal für die Bewertung von Stromversorgungen mit hoher Kapazität und wiederaufladbaren Batterien!

Betriebsmodi

Die folgenden fünf Betriebsmodi sind beim PLZ-5WH2 verfügbar. Zusätzlich kann die “UVPL*“-Einstellung in anderen Betriebsmodi als dem Konstantspannungs- Modus erfolgen. Diese Einstellung hält die Spannung niedriger als die UVP-Einstellung, indem der Strom geregelt wird, und die „UVPT“-Einstellung schaltet Lasten ab, indem ein Strom angelegt wird, um die Soll-Einstellspannung zu erreichen. *”UVPL” ist der “+Konstantspannungs-Modus” in der PLZ-5W-Serie

Open in a new windowZOOM
Konstantstrom (CC) ModusWenn ein Stromwert angegeben wird, wird der Strom auf diesem Wert gehalten, auch wenn sich die Spannung ändert.
Konstantwiderstand (CR) ModusWenn ein Leitwert angegeben wird, senkt das Produkt den Strom proportional zur Spannungsänderung, indem der Wert als Proportionalitätskonstante verwendet wird.
Konstantspannung (CV) ModusWenn ein Spannungswert angegeben wird, lässt das Produkt den Strom fließen, so dass die Spannung auf diesem Wert gehalten wird.
Konstantleistung (CP) ModusWenn ein Leistungswert angegeben wird, lässt das Produkt den Strom fließen, so dass die Leistung auf diesem Wert gehalten wird.
Beliebiger I-U-Charakteristik (ARB) ModusDie gewünschten Lastkennlinien können durch Angabe mehrerer beliebiger Spannungs- und Stromwerte als I-U-Charakteristiken eingestellt werden.

Beliebiger I-U-Charakteristiken (ARB) Modus

Im ARB-Modus können beliebige I-U-Charakteristiken eingestellt werden, indem mehrere I-U-Charakteristikpunkte (Paare von Spannungs- und Stromwerten) registriert werden. Es können von drei bis zu 100 Punkte registriert werden, und der Abstand zwischen zwei Punkten wird linear interpoliert. Die Mindestspannung (0,00 V) und der Mindeststromstrom (0,00 A) sowie die Höchstspannung (1.010,00 V) sind festgelegt.

Beliebiger I-U-Charakteristiken (ARB) Modus

Maximale Slew-Rate von 20 A/μs

Die PLZ-5WH2-Serie verfügt über eine Anstiegszeit von 20 μs*, wodurch die kritischen Anforderungen von Tests zur Auswertung von Stromversorgungen, die ein schnelles Einschwingverhalten erfordern, problemlos erfüllt werden. *Bei Verwendung der PLZ20005WH2

Maximale Slew-Rate von 20 A/μs

Parallelbetrieb Bis zu 100 kW bei Parallelbetrieb (max. 5 Einheiten)

Parallelbetrieb (max. 5 Einheiten) ist bei allen Modellen durch einfaches Anschließen eines optionalen Parallelbetriebs-Kabel * möglich. Diese Funktion ist sogar zwischen verschiedenen Modellen verfügbar, um einen großen Hochleistungsbereich zu ermöglichen. (bis zu 100 kW/2000 A) *Jedes Gerät muss an ein Parallelkabel angeschlossen werden. Modelle mit 12 kW und 20 kW sind im Zubehör enthalten. Modelle mit 1 kW, 2 kW und 4 kW sind optional.

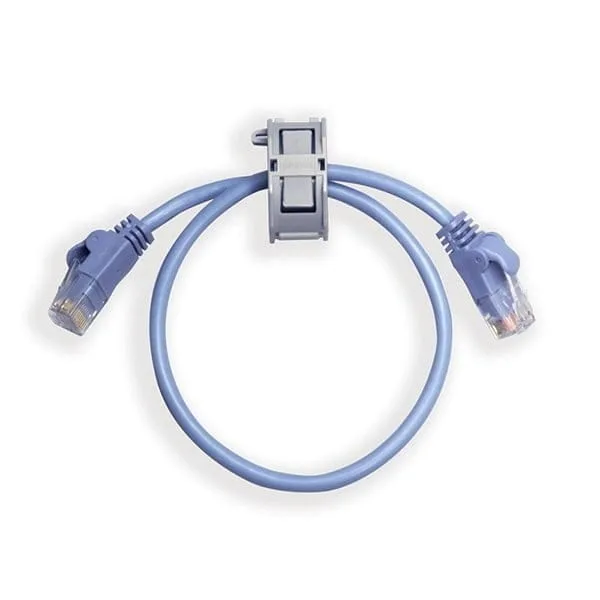

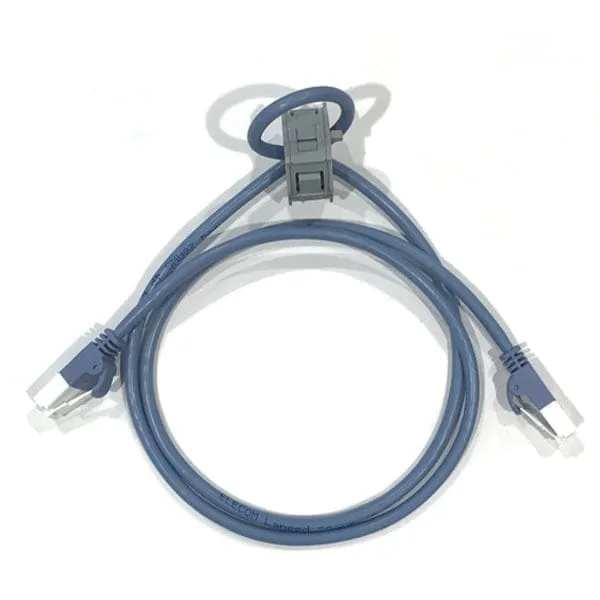

Parallelschaltung mit der PLZ-5WH-Serie

Weitspannungsbereich Betriebsspannung bis zu 1000 V

Betriebsspannung reicht von 10 V bis 1000 V. Die Mindestbetriebsspannung zum Senken des Stroms beträgt 1,5 V.

Weitspannungsbereich Betriebsspannung bis zu 1000 V

Kommunikations-Schnittstelle

Digitale Schnittstelle nach LAN-, USB- und RS232C-Norm. *GPIB Optional

Mit einem Browser können Sie bequem vom PC, Smartphone oder Tablet aus auf den in der PLZ- 5WH2-Serie integrierten Webserver zur Steuerung und Überwachung zugreifen.

LXI-kompatibel!! Steuern und überwachen Sie die Leistung über den integrierten Browser!

Be-/Entlasten

Zusätzlich zu den Standardbetrieben sind die folgenden Be-/Entlasten-Einstellungen verfügbar, die an die Anforderungen jeder Testumgebung angepasst werden können.

  • Beginnen Sie mit „Belasten“, wenn die Stromversorgung eingeschaltet wird
  • Anzeige der verstrichenen “Belasten”-Zeit
  • Automatisches “Entlasten” bei Erreichen der Zeitbegrenzung
  • Regeln Sie „Be-/Entlasten“ mit externen Steuerungen wie z.B. Relais
  • “Entlasten” durch Angabe von Bedingungen (Abschaltfunktion)

Abschalt-Funktion

Die Abschaltfunktion ermöglicht es dem Benutzer Entlasten zu aktivieren, sobald die verstrichene Zeit/Spannungsabfall/integrierter Strom/integrierte Leistung nach dem Belasten erreicht ist. Es können mehrere Faktoren ausgewählt werden, wobei die Entlastung umgesetzt wird, nachdem die erste Anforderung erfüllt ist.

Open in a new windowZOOM
Verstrichene ZeitDie Last schaltet sich ab, wenn der Wert für die verstrichene Zeit den festgelegten Wert erreicht.
Spannungsabfall*Die Last schaltet sich ab, wenn der Wert für den Voltmeter den festgelegten Wert erreicht.
Integrierter StromDie Last schaltet sich ab, wenn der Wert des Amperestundenzählers den festgelegten Wert erreicht.
Integrierte LeistungDie Last schaltet sich ab, wenn der Wert des Wattstundenzählers den festgelegten Wert erreicht.

Änderung der Reaktionsgeschwindigkeit

Stellen Sie die Reaktionsgeschwindigkeit für den CV-, CR- oder ARB-Modus entsprechend den Bedingungen und der Anwendung des Prüflings (DUT) ein.

Open in a new windowZOOM
GerätBeschreibung
ResponseVoltageEinstellung der Reaktionsgeschwindigkeit für den Konstantspannungs- Modus. Normal, Schnell
ConductanceEinstellung der Reaktionsgeschwindigkeit für den Konstantwiderstand- Modus. Normal, Schnell
ARBEinstellung der Reaktionsgeschwindigkeit für den ARB-Modus. Der Wert ist die Filter-Reaktionszeit. Wählen Sie AUS für keinen Filter. AUS, 500 μs, 1 ms, 2 ms, 5 ms, 10 ms, 20 ms, 50 ms, 100 ms

Sanftstart

Sanftstart ist eine Funktion, die die Anstiegszeit des Laststroms steuert. Sanftstart funktioniert nur, wenn alle nachfolgenden Bedingungen erfüllt sind.

  • Die Anstiegszeit des Sanftstart ist eingestellt.
  • Belasten-Zustand ist im Konstantstrom-Modus (CC).
  • Es gibt eine Eingabe, die gleich der minimalen Betriebsbedingung ist oder diese überschreitet, aus dem Zustand, in dem keine Eingabe an den Lasteingangsanschlüssen vorhanden ist.

Wenn der Laststrom stark ansteigt, kann der Ausgang des Prüflings (DUT) instabil werden oder die Überstromschutzschaltung des DUT aktiviert werden. In diesem Fall ist es möglich, den Laststrom nur beim Start des Produkts langsam ansteigen zu lassen.

Sanftstart ist eine Funktion, die die Anstiegszeit des Laststroms steuert.

Open in a new windowZOOM
BetriebsmodusKonstantstrom
Zeit-Einstellungsbereich500 μs, 1 ms, 2 ms, 5 ms, 10 ms, 20 ms, 50 ms, 100 ms, oder aus

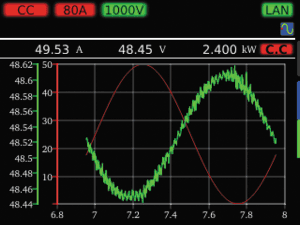

Datenprotokollierung

Die Datenprotokollierung ermöglicht es dem Benutzer, Messwerte (Strom, Spannung, Leistung) im internen Speicher zu erfassen und aufgezeichnete Daten auf einem LCD-Bildschirm (Tabelle) als Diagramm (Grafik) anzuzeigen. Durch die Festlegung von Bedingungen für die Messwertaufnahme können Sie den Zeitpunkt dieser steuern.

Datenprotokollierung

Open in a new windowZOOM
BedingungWertBeschreibung
TriggerLegen Sie den Zeitpunkt der Messaufnahme und die Anzahl der Messungen fest.
SourceEreignis (Auslöserquelle), das die Messaufnahmebedingung definiert. Die Aufzeichnung beginnt, nachdem die Taste Initiieren gedrückt und ein Auslöser empfangen wurde.
ImmediateDurch Drücken von Initiieren wird sofort ein Auslöser angewendet.
BUSWendet einen Auslöser an, wenn ein *TRG-Befehl von einem PC empfangen oder wenn die *TRG-Taste auf dem Bedienfeld gedrückt wird.
DIGITAL2 *Legt einen Auslöser an, wenn ein Signal am Pin 13 des EXT CONT-Anschlusses empfangen wird.
MSyncDas Timing der Auslöser-Anwendung wird zwischen den synchronisierten PLZ-5WH2 synchronisiert
TALinkLegt einen Auslöser an, wenn ein Schritt ausgeführt wird, sofern Generieren in den Sequenzschritt-Einstellungen auf TALink gesetzt ist
Load OffWendet einen Auslöser an, wenn die Last abgeschaltet wird.
Count1 bis 65536Anzahl der aufgezeichneten Messungen.
Delay0 μs bis 100 s
(Auflösung: 10 μs)
Die Verzögerungszeit von der Auslöser-Anwendung bis zur Messaufnahme.
IntervalDeaktivieren
/Aktivieren
Legt fest, ob bei einer Zählung ab 2 ein Intervall zwischen den Aufzeichnungen eingefügt werden soll.
Interval Time10 μs bis 3600 s
(Auflösung: 10 μs)
Aufzeichnungs-Intervallzeit, wenn Intervall auf Aktivieren gesetzt ist.
Sense Aperture10 µs bis 1 s
(Auflösung: 10 μs)
Zeitraum jeder Aufzeichnung. Der Mittelwert über den Zeitraum wird aufgezeichnet.

Nur bei Einstellung der Richtung von Digital 2 auf Eingang

Integrierte Daten-Funktion

Die verstrichene Zeit, der integrierte Strom und die integrierte Leistung können protokolliert werden. Die Protokollierung (Integration) kann so koordiniert werden, dass sie beim Be-/Entlasten während des Starts oder Endes einer Sequenz beginnt/beendet wird. Die Protokollierung kann auch beliebig gesteuert werden.

Open in a new windowZOOM
GerätWertBeschreibung
Integral GateLegen Sie den Aufzeichnungszeitraum der integrierten Daten fest.
NoneDie integrierte Datenerfassung wird manuell gestartet/gestoppt.
Load OnDie Aufzeichnung wird automatisch synchron mit Be-/Entlasten gestartet/gestoppt. Oder die Erfassung wird manuell gestartet/ gestoppt.
Program RunDie Aufzeichnung wird automatisch synchron mit dem Start/ Stopp der Sequenzausführung gestartet/gestoppt. Oder die Erfassung wird manuell gestartet/gestoppt.
ResetAuswahl der Methode zum Zurücksetzen der integrierten Daten. Beim Neustart des Produkts werden die integrierten Daten zurückgesetzt.
ManualIntegrierte Daten werden zurückgesetzt, wenn die Zurücksetzen-Taste gedrückt wird.
AutoIntegrierte Daten werden vor Beginn der Aufzeichnung automatisch zurückgesetzt. Oder integrierte Daten werden zurückgesetzt, wenn die Zurücksetzen-Taste gedrückt wird.

Integrierte Daten-Funktion

Speichern von Messdaten

Messdaten können im CSV-Format auf einem USB-Speichergerät gespeichert werden.

Testen mit hyper-realistischer
Lastsimulation ist jetzt möglich!

Impuls-Funktion

Die Impulsfunktion bezieht sich auf den Vorgang der wiederholten Ausführung von zwei Einstellungen. Sie eignet sich für Tests des Einschwingverhaltens von Stromversorgungen mit großer Kapazität und Batterien. Wenn der Impulsbetrieb läuft, wird ein Auslösesignal vom TRIG OUT-Anschluss an die Vorderseite ausgegeben. Sie können es unabhängig davon, ob die Last ein- oder abgeschaltet ist, einstellen. Diese Funktion arbeitet in den Modi Konstantstrom und Konstantwiderstand. Die Impulsamplitude wird mit einem Wert oder einem Prozentsatz des Lastwerts eingestellt.

Impuls-Funktion

Wenn der Impulsbetrieb läuft, wird ein Auslösesignal 10 μs vom TRIG OUT-Anschluss an der Vorderseite ausgegeben, wenn sich die Stromamplitude von einem niedrigem (Tiefe) zu einem hohen (Einstellen) Pegel ändert.

Das Triggersignal wird für 10 µs ausgegeben.

Open in a new windowZOOM
BetriebsmodusCC und CR
Frequenz-Einstellungsbereich1,0 Hz bis 10,0 kHz
Frequenz-Einstellungsauflösung*1 Hz bis 10 Hz0,1 Hz
11 Hz bis 100 Hz1Hz
110 Hz bis 1000 Hz10Hz
1,1 kHz bis 10,0 kHz0,1 kHz

Sinus-Funktion

Die Sinusfunktion ändert den Strom sinusförmig. Sie eignet sich für überlagerte Ripple-Tests von Stromversorgungen mit großer Kapazität und Batterien. Wenn der Sinus-Betrieb läuft, wird ein Auslösesignal vom TRIG OUT-Anschluss an der Vorderseite ausgegeben. Sie können es unabhängig davon, ob die Last ein- oder abgeschaltet ist, einstellen. Die Funktion arbeitet im Konstantstrom- Modus. Die Slew-Rate kann nicht eingestellt werden. Stellen Sie die Sinus-Amplitude mit einem Wert ein.

Sinus-Funktion

Bei Sinus-Betrieb wird ein Triggersignal für 10 μs vom TRIG OUT-Anschluss an der Vorderseite ausgegeben, wenn der Strom mit der steigenden Flanke den Einstellwert durchläuft (Sinusphase bei 0 Grad).

Signaturfunktion Auslöser

Open in a new windowZOOM
BetriebsmodusCC
Frequenz-Einstellungsbereich1 Hz bis 1000 Hz, 2000 Hz, 5000 Hz, 10000 Hz
Frequenz-Einstellungsauflösung *11 Hz bis 10 Hz1Hz
20 Hz bis 100 Hz10Hz
200 Hz bis 1000 Hz100 Hz
1000 Hz bis2 kHz, 5 kHz, 10 kHz

Sequenz-Funktion

Eine Sequenz besteht aus Programmen und Schritten. Ein Programm ist eine Abfolge von Schritten. Die Schritte werden der Reihe nach, beginnend mit Schritt 1 ausgeführt. Die Beendigung des letzten Schritts bedeutet, dass das Programm einmal ausgeführt wurde. Wenn die festgelegte Anzahl von Programmschleifen abgeschlossen ist, endet die Sequenz. Sie können den Lastzustand (Be-/Entlasten, Lastwert, Slew-Rate) am Ende der Sequenz eines Programms einstellen.

Eine Sequenz besteht aus Programmen und Schritten. Ein Programm ist eine Abfolge von Schritten.

Open in a new windowZOOM
EinstellungsbereichEinstellungBeschreibung
Nach SchrittenLastwertStrom, Leitwert, Spannung, Leistung.
Welche Werte einstellbar sind, hängt vom aktuellen Betriebsmodus ab.
Slew-RateLegt die Änderungsgeschwindigkeit fest, wenn der Strom gewechselt wird.
Schrittausführungszeit0,000050 s bis 3600000 s (50 μs bis 1000 h), Auflösung: 1 μs
Be-/Entlasten- SteuerungUm zu belasten, stellen Sie die Übergangsmethode für die Lasteinstellung auf Schritt oder Ramp ein.
WeitereAuslöser-Signaleinstellung, Auslöser-Signalausgabe
Für jedes ProgrammAnzahl der Programm- Schleifen1 bis 100000 Wiederholungen oder unendliche Wiederholungen.
Schutz-FunktionGibt den Wert an, bei dem eine Schutzfunktion (OCP, OPP, UVP) aktiviert wird.

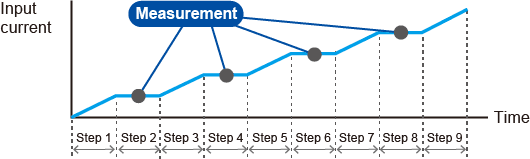

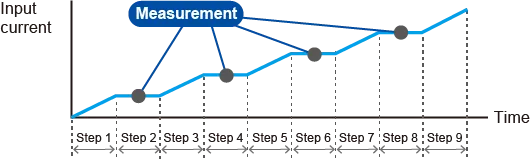

TALink

Der TALink-Trigger (Transient Acquire Link) ermöglicht es, Daten in PLZ-5WH2 synchron mit den Sequenzschritten zu erfassen. Die protokollierten Daten können dann durch Kommunikation mit PLZ-5WH2 abgerufen und als CSV-Datei auf einem USB-Stick gespeichert werden.

TALink(Transient Acquire Link)

Alarm-Funktion

Die Funktion erkennt Abweichungen und schützt das DUT. Es gibt zwei Arten von Alarmen je nach Dringlichkeitsstufe: Alarm 1 (hohe Dringlichkeit) und Alarm 2 (niedrige Dringlichkeit).

Open in a new windowZOOM

Alarm 1 (hohe Dringlichkeit)

NameAktivierung
Überspannungserkennung (OVP)Entlasten
Erkennung einer umgekehrten Verbindung (Reverse)
Überhitzungs- und Überstromerkennung auf der Vorderseite des Geräts DC INPUT-Anschluss (OTP/Front)
Erkennung des Alarmeingangs (External)
Störungserkennung im Parallelbetrieb

Alarm 2 (geringe Dringlichkeit)

NameModusAktivierung
Überstromschutz (OCP)CR, CV, CP.Entlasten oder Begrenzen
Überspannungsschutz (OPP)CC, CR, CV, ARB
Unterspannungsschutz (UVP)CC, CR, CP, ARBEntlasten, Begrenzen oder Aktivierung aus
Watchdog-Schutz (WDP)AlleEntlasten

Diese Funktion begrenzt den Strom (UVPL) oder schaltet die Last ab (UVPT), wenn die an das Produkt angelegte Spannung gleich oder kleiner als die UVP-Einstellung wird. Sie können es unabhängig davon, ob die Last ein- oder abgeschaltet ist, einstellen.

TripSchaltet die Last ab. Die Einstellungsanzeige wechselt zu UVPT.
LimitBegrenzt die Spannung so, dass diese nicht gleich oder kleiner als der eingestellte Wert wird. Die Einstellungsanzeige wechselt zu UVPL.

Voreingestellte ABC-Speicher

Drei Einstellwerte können in den voreingestellten Speicherplätzen A, B und C gespeichert werden. Auf alle gespeicherten Einstellungen kann durch Drücken einer Taste zugegriffen werden. Das ist ideal, wenn Sie schnell zwischen drei Wertesätzen wechseln möchten.

Speicher einrichten

Der Einrichtungsspeicher kann bis zu 20 Sätze (0 bis 19) der aktuellen Bedingungen der unten genannten Punkte speichern. Die aktuellen Bedingungen können auch auf einem USB-Speichergerät gespeichert werden.

  • Betriebsmodi
  • Lastwerte (Strom, Spannung, Leitwert, Leistung)
  • Slew-Rate
  • Impulsamplitude (Strom/Leitwert oder Prozentsatz)
  • Impulsintervall (Frequenz/Zeit eines Zyklus und Arbeitszyklus/Betriebszeit auf der hohen Seite)
  • Sinusamplitude (Strom)
  • Sinus-Frequenz
  • Alarm-Betriebsbedingungen
  • Inhalt der ABC-Vorgabespeicher

Eine auf dem PLZ-5WH2 gespeicherte Datei kann über ein USB-Speichergerät auf das PLZ-5W übertragen werden. Wenn die UVP beim PLZ-5WH2 auf “Begrenzung” eingestellt ist, wird dies beim PLZ-5W (PLZ205W, PLZ405W, PLZ1205W) im +Konstantspannungs-Modus geändert.

Externe Steuerung

Das PLZ-5WH2 kann von einem externen Gerät gesteuert und überwacht werden.
Die externen Steueranschlüsse werden vom Lasteingangsanschluss isoliert.

Externe Steuerung

Open in a new windowZOOM
Pin-Nr.Ein/Aus *1SignalnameBeschreibung
1STATUS COMGemeinsames Statussignal für die Pins 14 bis 16.
2NE
3NE
4NE
5EINALARM CLEAREingabe für Alarmlöschung
6EINALARM INPUTAlarmeingang
7NE
8NE
9EINTRIG INPUTAuslöser-Eingabe. Setzt die Programmausführung fort, wenn „Warten(Post)“ in einem Sequenzschritt auf „Trig IN“ gesetzt wurde und das Programm angehalten wurde.
10A COMDas ist mit dem Gehäuse verbunden.
11AUSDIGITAL 0DIGITAL0-Ausgang. Sequenz-Steuerung möglich.
12AUSDIGITAL 1DIGITAL1-Ausgang. Sequenz-Steuerung möglich.
13EIN/AUSDIGITAL 2DIGITAL2 E/A. Ein-/Ausgang schaltbar. Sequenz-Signalausgang oder der Triggereingang von Sequenzen und Messfunktion.
14AUSALARM1Ausgang ALARM1. EIN, wenn die Überspannungserkennung, Umkehranschluss-Erkennung, Überhitzungserkennung, Alarmeingangserkennung oder die Störungserkennung im Parallelbetrieb aktiviert ist, und auch während des externen Alarmeingangs.
15AUSALARM2Ausgang ALARM2. EIN während OCP-, OPP-, UVP- oder WDP-Betrieb.
16AUSLOAD ON STATUSAusgabe des Belastungsstatus (Load-on). EIN während Belasten.
17NE
18EINLOAD ON/OFF CONTSteuereingang Be-/Entlastung. Logikpegel schaltbar.
19A COMDas ist mit dem Gehäuse verbunden.
20EINEXT CONT ADDExterner Spannungssteuereingang. Steuert die Lasteinstellung des Konstantstrom-Modus durch Hinzufügen von Strom.
21EINEXT CONT MODEExterner Spannungssteuereingang. Steuert die Lastwerte der Modi Konstantstrom, Konstantwiderstand und Konstantleistung.
22EINEXT CONT CVExterner Spannungssteuereingang. Steuert die Spannung des Konstantspannungs-Modus.
23A COMDas ist mit dem Gehäuse verbunden.
24AUSIMONStrommonitor-Ausgang.
25NE

*1 1000 V verstärkte Isolierung zwischen jedem Anschluss und dem DC INPUT-Anschluss.

Strom- und Spannungsmonitor

Zusätzlich zum herkömmlichen Strommonitor- Ausgang wurde ein Spannungsmonitor- Ausgang (0 V bis 10 V/Ausgang von 1/100 der gemessenen Spannung) an der vorderen BNC-Buchse hinzugefügt.

Strom- und Spannungsmonitor

USB-Tastatur

Sie können Zahlen/Zeichen eingeben, wenn Sie eine Tastatur an die USB-Buchse an der Vorderseite anschließen.
Die Tastaturen, die Sie verwenden können, sind Tastaturen mit 101 und 104 Tasten.

USB-Tastatur

Synchronisierter Betrieb

Die folgenden Synchronisierungsfunktionen sind verfügbar, wenn das PLZ- 5WH2 einfach über ein Kommunikationskabel mit anderen Geräten verbunden wird. Jedes Modell der PLZ-5WH2-Serie kann miteinander verbunden werden. Synchronisierter Betrieb ist auch im Parallelbetrieb möglich.

  • Synchronisierung von Be-/Entlasten zwischen mehreren Geräten.
  • Synchronisieren von Messungen.
  • Synchronisieren der Startzeit und Wiederaufnahmezeit für Sequenzen über mehrere Einheiten hinweg.

Synchronisierter Betrieb

Fernabfrage

Bei der Fernabfrage kann der Spannungsmesspunkt vom Lasteingangsanschluss zum DUT-Sensorpunkt geändert werden. Durch den Anschluss der Messkabel an das DUT können die Auswirkungen von Spannungsabfällen, die durch Widerstände in den Lastkabeln verursacht werden, reduziert und der Betrieb im Modus CR/CV/CP/ARB stabilisiert werden.

  • Nennspannung des Fernabfrage-Eingangs: 1000 V

Anwendung

Batterie-Entladungstest

Der Batterie-Entladungstest kann ohne PC durchgeführt und die Ergebnisse gespeichert werden.
Die erfassten Daten können im CSV-Format auf einem USB-Speicher gespeichert werden.

Batterie-Entladungstest

Alterungstests von EV-Ladegeräten

LV124 Standard L-02 Lebensdauertest – Hochtemperatur-Lebensdauertest (Haltbarkeit – Wärme) [Lebensdauertest]

[Kombination von AC-Stromquellen und elektronischen Lastgeräten]

Alterungstests von EV-Ladegeräten

Bewertung von DC-DC-Wandlern

DC-DC-Wandler-Leistungstests, die für elektrische Komponenten in Kraftfahrzeugen unerlässlich sind, können einfach durch Steuerung des Wandlereingangs (DC-Stromversorgung) und -ausgangs (elektronische DC-Last) durchgeführt werden. Die DC-Stromversorgung und die elektronische Last können für Variationstests und Effizienztests gleichzeitig gestartet werden.

Bewertung von DC-DC-Wandlern

Technische Daten

Produktspezifikation
Open in a new windowZOOM
Technische DatenBewertungModus Konstantstrom (CC)Modus Konstantspannung (CV)Modus Konstantwiderstand (CR)Modus Konstantleistung (CP)Leistungsverbrauch
ModellBetriebsspannungStromLeistungBetriebsbereichEinstellungsbereichAuflösungBetriebsbereichEinstellungsbereichAuflösungBetriebsbereich*EinstellungsbereichBetriebsbereichEinstellungsbereichAuflösung
Bereich HBereich LBereich HBereich L
PLZ1005WH210 bis 1000 V20 A1000 W0 A bis 20 A0 bis 20,2000 A0,0005 A10 bis 1000 V0 bis 1010,00 V0,02 V500 mS bis 0 S5 mS bis 0S505,00 mS bis 0,00 S5,05000 mS bis 0,00000 S0 bis 1000 W0 bis 1010,00 W0,02 W70 VAmax
PLZ2005WH240 A2000 W0 bis 40 A0 bis 40,400 A0,001 A1S bis 0S10 mS bis 0S1,01000 S bis 0,00000 S10,1000 mS bis 0,0000 S0 bis 2000 W0 bis 2020,00 W0,05 W90 VAmax
PLZ4005WH280 A4000 W0 bis 80 A0 bis 80,800 A0,002 A2S bis 0S20 mS bis 0S2,02000 S bis 0,00000 S20,2000 mS bis 0,0000 S0 bis 4000 W0 bis 4040,0 W0,1 W150 VAmax.
PLZ12005WH2240 A12000 W0 bis 240 A0 bis 242,40 A0,005 A6S bis 0S60 mS bis 0S6,0600 S bis 0,00000 S60,600 mS bis 0,000 S0 bis 12000 W0 bis 12,1200 kW0,0005 kW
(0.5)
360 VAmax
PLZ20005WH2400 A20000 W0 bis 400 A0 bis 404 A0,01 A10S bis 0S100 mS bis 0S10,1000 S bis 0,0000 S101,000 mS bis 0,000 S0 bis 20000 W0 bis 20,2000 kW590 VAmax

*1. Leitwert [S] = Eingangsstrom [A]/Eingangsspannung [V] = 1/Widerstand [Ω]

Aufstellung

Optionen

Katalog

Icon

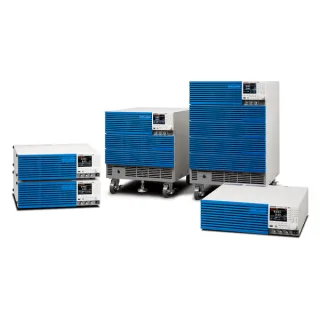

Elektronische Hochspannungs-Gleichstrom-Lastgeräte mit großer Kapazität PLZ-5WH2 Serie

    Bitte zögern Sie nicht, uns bei Fragen oder Anliegen zu kontaktieren.

    Kostenvoranschlag anfordern Kontakt
