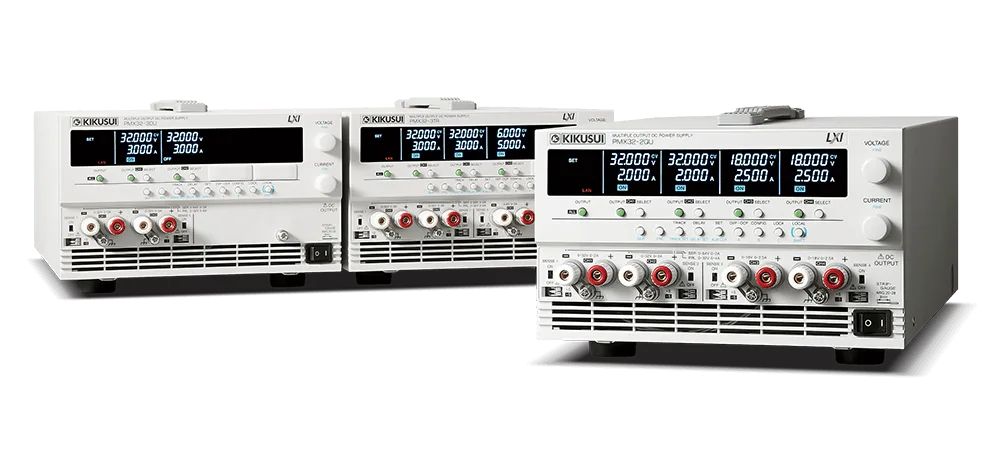

Kompakte DC-Stromversorgung mit MehrfachausgangPMX-Multi-Serie
- Stromversorgungen für Experimente mit Transistoren, IC-Schaltungen, Operationsverstärkern, usw.
- Eingebettete Anwendungen wie z.B. Halbleiter-Evaluierungs- und Testsysteme.
- Stromversorgungen für verschiedene Forschungs- und Entwicklungsanwendungen und integrierte Stromversorgungen für Produktionslinien.
Jeder Ausgang ist isoliert.
Serien-/Parallelschaltung mit einem Tastendruck.
Ausgangsleistung 200 W.
Drei Modelle mit 2, 3 oder 4 Ausgängen.
Leistung
Alle drei Modelle mit 2, 3 oder 4 Ausgängen.
Ideal für den Einsatz in Forschung und Entwicklung und an Produktionslinien
Die PMX-Multi-Serie ist ein kompaktes DC-Netzteil mit mehreren Ausgängen, bei dem jeder Ausgang isoliert ist. Das PMX32-3DU gibt 2 Kanäle, das PMX32-3TR 3 Kanäle und das PMX32-2QU 4 Kanäle gleichzeitig aus und jeder Kanal kann gleichzeitig variiert (nachgeführt) werden.
Jedes Modell kann mit einem einzigen Tastendruck zwischen Serien- und Parallelschaltung von Ausgangskanal 1 und Ausgangskanal 2 umgeschaltet werden. Darüber hinaus sind LAN- (kompatibel mit dem LXI-Standard), USB- und RS232C-Kommunikationsschnittstellen standardmäßig vorhanden, so dass es leicht in verschiedene Inspektionssysteme integriert werden kann (System-Upgrade). Das Serienreglersystem bietet ein geringes Rauschen und einen stabilen Ausgang, wodurch es sich ideal für den Einsatz in Experimenten, Forschung und Entwicklung und Produktionslinien für Transistoren, IC-Schaltungen und Operationsverstärker eignet.
- Eine Reihe von drei Modellen mit 2, 3 und 4 Ausgängen.
- Jeder Ausgang ist isoliert
- Hohe Einstellungsauflösung (Spannung: 1 mV, Strom: 0,1 mA)
- Alle Kanäle nachführbar und steuerbar
- Gleichzeitige Anzeige aller Kanäle
- EIN/AUS-Verzögerung in allen Kanälen
- Die Reihen-/Parallelschaltung kann per Knopfdruck umgeschaltet werden (Ausgangskanal 1 und Ausgangskanal 2).
- Serienmäßig mit LAN- (LXI-konform)/USB-/RS232CSchnittstelle
- Ein/Aus-Steuerung der Ausgänge durch externe Kontakte
- Fernabfragefunktion
- Tastensperre, 3-Punkt-Voreinstellungsspeicherfunktion
- Hochwertiges LCD-Panel für bessere Sichtbarkeit
| Bild | Technische Daten | Ausgabe | Restwelligkeit | Leistungsschwankung | Lastregelung | Eingang | Gewicht | Preis | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | CH | CV | CC | CV | CC | CV | CC | CV | CC | Stromquelle (AC) | Leistungsaufnahme | |||
 | PMX32-3DU | 1 | 32.000V | 3.000A | 500 µV | 1mA | 3mV | 0,01% + 0,25mA | 4mV | 5mA | 217Vac * ± 10 %. | 700 VA | Ca. 13 kg | $1.000,00 （税込：$1.100,00） |
| 2 | 32.000V | 3.000A | 1mA | 3mV | 4mV | |||||||||
 | PMX32-3TR | 1 | 32.000V | 3.000A | 1mA | 3mV | 4mV | 900 VA | $1.184,00 （税込：$1.302,40） | |||||
| 2 | 32.000V | 3.000A | 1mA | 3mV | 4mV | |||||||||
| 3 | 6.000 V | 5.000A | 2mA | 1mV | 5mV | |||||||||
 | PMX32-2QU | 1 | 32.000V | 2.000A | 1mA | 3mV | 2mV | 800 VA | $1.344,00 （税込：$1.478,40） | |||||
| 2 | 32.000V | 2.000A | 1mA | 3mV | 2mV | |||||||||
| 3 | 18.000V | 2.500 A | 1mA | 1mV | 3mV | |||||||||
| 4 | 18.000V | 2.500 A | 1mA | 1mV | 3mV | |||||||||
* 100 Vac, 117 Vac, 200 Vac und 234 Vac sind werkseitige Optionen.
One-Touch Serien-/Parallelschaltung

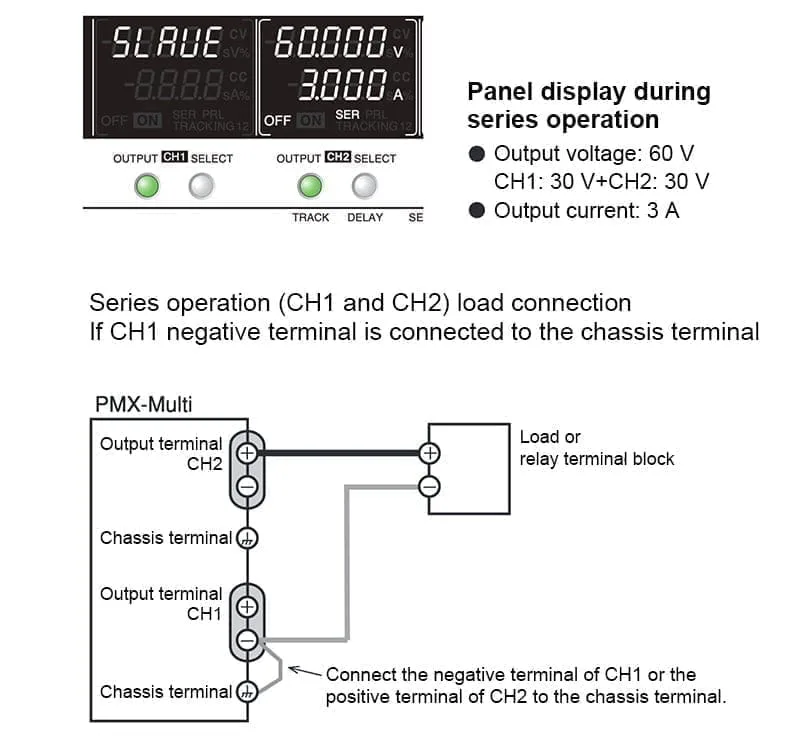

serieller Betrieb
Durch die Reihenschaltung von CH1 und CH2 innerhalb des Produkts und die Kombination der beiden Kanäle kann ein größerer Spannungsausgangsbereich genutzt werden. CH2 arbeitet als Master (Haupteinheit) und CH1 als Slave (angetriebene Einheit). Im Serienbetrieb ist die Ausgangsspannung die Summe von CH1 und CH2.

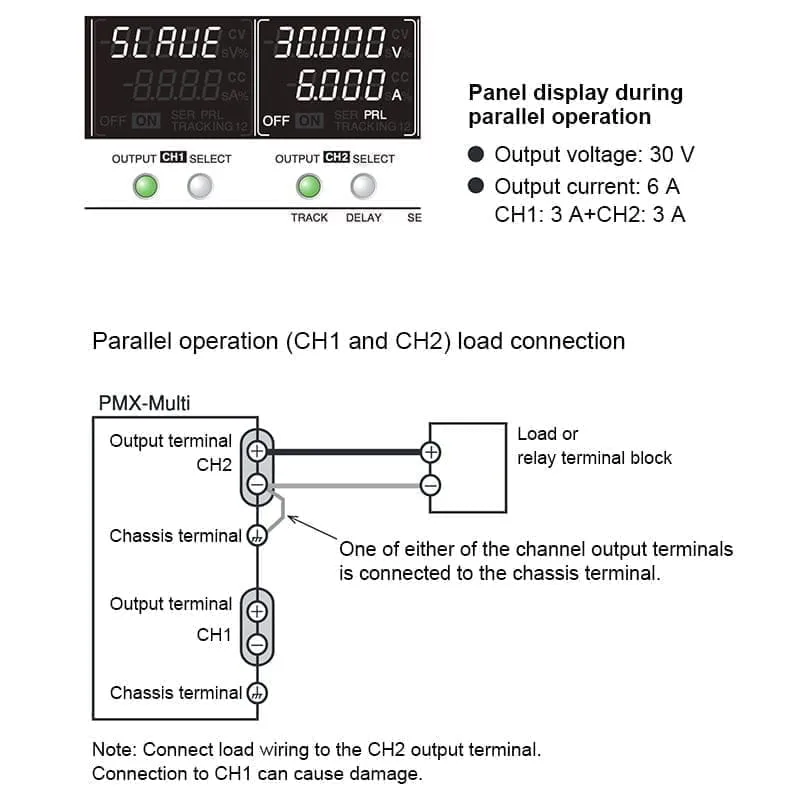

Parallelbetrieb
CH1 und CH2 des Produkts können innerhalb des Produkts parallel geschaltet werden, um die beiden Kanäle zu kombinieren und den Stromausgangsbereich zu vergrößern. CH2 arbeitet als Master (Hauptgerät) und CH1 als Slave (angetriebenes Gerät). Im Parallelbetrieb ist der Ausgangsstrom die Summe von CH1 und CH2.
Verfolgungsfunktionen
Die Tracking-Funktion ist eine Funktion, mit der sich mehrere Kanäle gleichzeitig als Reaktion auf eine Änderung des Referenzkanals ändern können. Sie kann von 0 V (oder 0 A) bis zur Nennspannung (oder zum Nennstrom) innerhalb des Betriebsbereichs variieren. Der Nachführbetrieb kann auch durch die Auswahl der Kanäle für den Nachführbetrieb ausgewählt werden. Die Auswahl des Kanals für den Nachführbetrieb und des Referenzkanals kann frei eingestellt werden. Beachten Sie, dass es zwei Methoden für die Nachführfunktion gibt: ‘Absolutwertänderung’ und ‘Verhältnisänderung’.

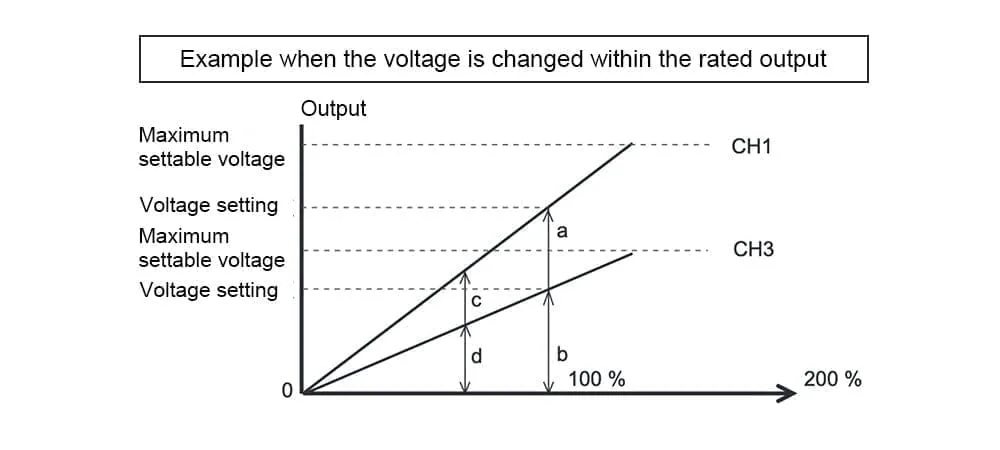

absolute Veränderung
Eine Funktion, bei der sich der Ausgangsspannungswert (oder Stromwert) eines bestimmten Kanals um denselben Wert (Absolutwert) ändert wie die Änderung des Ausgangsspannungswertes (oder Stromwertes) des Referenzkanals.
Veränderung des Verhältnisses
Eine Funktion, bei der sich der Ausgangsspannungswert (oder Stromwert) eines bestimmten Kanals um das gleiche Verhältnis (%) in Bezug auf den eingestellten Ausgangsspannungswert (oder Stromwert) ändert.*Variabler Bereich: 0,0 % bis 200,0 %.

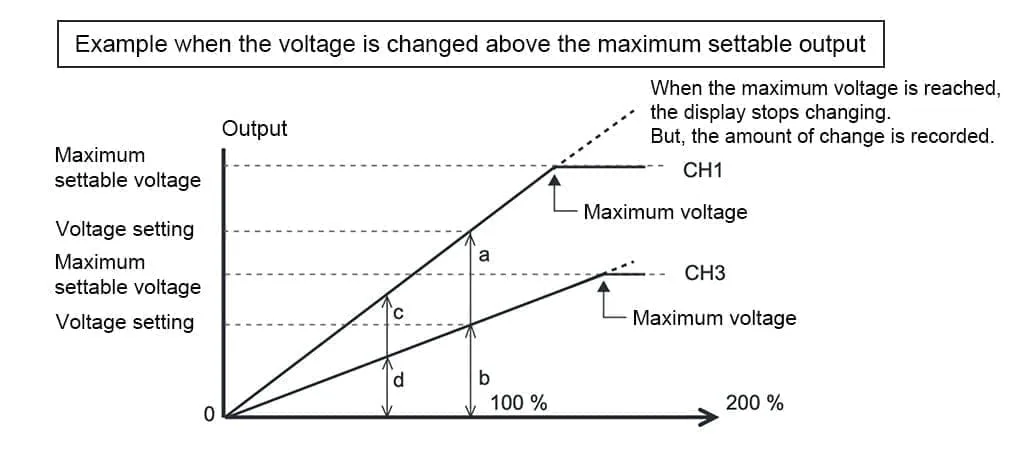

Beispiel für den Betrieb der Tracking-Funktion: PMX32-2QU
Durch Drehen des Drehknopfes während des Tracking-Betriebs ändert sich die Ausgabe im gleichen Verhältnis wie das voreingestellte ± Ausgabeverhältnis (b/a). Es gilt die Proportionalformel b/a = d/c.

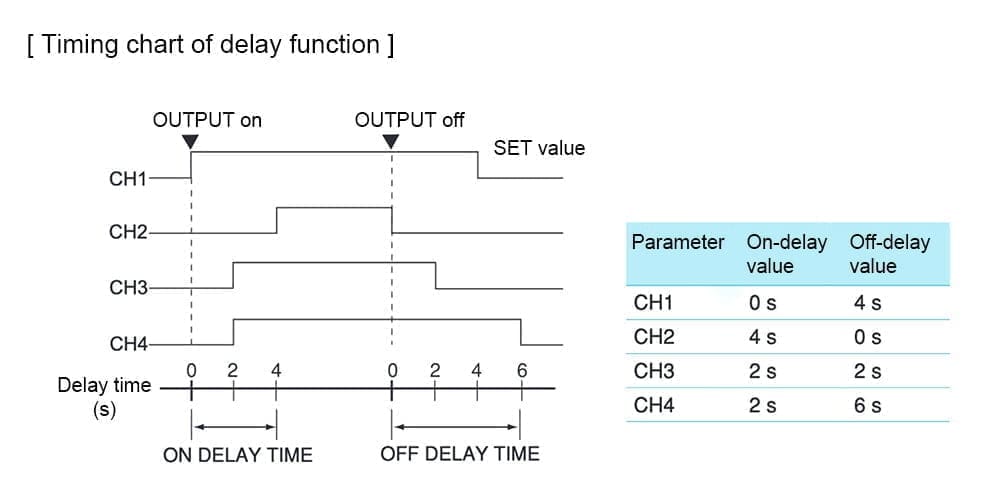

Verzögerungsfunktion
Die Zeit, nach der jeder Ausgang nach dem Drücken des Schalters OUTPUT EIN (ON DELAY) oder AUS (OFF DELAY) ist, kann eingestellt werden. Die einstellbare Verzögerungszeit (DELAY TIME) reicht von 0,1s bis 99,9s. Die verzögerte Steuerung der Einschaltzeit zwischen den Ausgängen des Netzteils ist notwendig, denn wenn das Netzteil nicht in der festgelegten Reihenfolge eingeschaltet wird, kann das gesamte System außer Kontrolle geraten oder im schlimmsten Fall Schaden nehmen. In ähnlicher Weise ist sie auch erforderlich, wenn die Ausgänge ausgeschaltet werden, so dass diese Funktion für die Steuerung solcher Schaltungen sehr nützlich ist.
*Die tatsächliche Anstiegszeit des Ausgangs beim Einschalten des OUTPUT und die Abfallzeit beim Ausschalten des OUTPUT sind je nach Ausgangs- und Lastbedingungen zeitlich unterschiedlich. Das konzeptionelle Diagramm ignoriert die Anstiegs- und Abfallzeiten. Selbst wenn der OUTPUT-Schalter auf 0s eingestellt ist, gibt es einen Fehler von einigen zehn Millisekunden, da die interne Verarbeitungszeit vom Drücken des Schalters bis zum Ein- oder Ausschalten des Ausgangs reicht.
LAN (LXI)/USB/RS232C Schnittstelle als Standard
Ein/Aus-Steuerung der Ausgänge durch externe Kontakte möglich
Technische Daten
AC-Eingang
| Modell | PMX32-3DU | PMX32-3TR | PMX32-2QU |
|---|---|---|---|
| Nominale Eingangsleistung | 217 Vac *1, 50 Hz/ 60 Hz, einphasig | ||
| Eingangsspannungsbereich | ± 10 ％ | ||
| Eingangsfrequenzbereich | 47 Hz bis 63 Hz | ||
| Einschaltstrom *2 | 150 A | ||
| Leistung (MAX) | 700 VA | 900 VA | 800 VA |
* 1. 100 Vac, 117 Vac, 200 Vac und 234 Vac sind werkseitige Optionen. * 2. Ohne die Ladestromkomponente, die durch den Kondensator des internen EMV-Filterkreises unmittelbar nach dem Einschalten des POWER-Schalters (für ca. 1 ms) fließt.
Ausgabe
| Modell | PMX32-3DU | PMX32-3TR | PMX32-2QU | ||
|---|---|---|---|---|---|
| Bewertung | Ausgangsspannung | CH1 | 32,000 V | 32,000 V | 32,000 V |
| CH2 | 32,000 V | 32,000 V | 32,000 V | ||
| CH3 | – | 6,000 V | 18,000 V | ||
| CH4 | – | – | 18,000 V | ||
| Ausgangsstrom | CH1 | 3,000 A | 3,000 A | 2,000 A | |
| CH2 | 3,000 A | 3,000 A | 2,000 A | ||
| CH3 | – | 5,000 A | 2,500 A | ||
| CH4 | – | – | 2,500 A | ||
| Konstante Spannung | Maximale Spannungseinstellung | CH1 | 33,600 V | 33,600 V | 33,600 V |
| CH2 | 33,600 V | 33,600 V | 33,600 V | ||
| CH3 | – | 6,300 V | 18,900 V | ||
| CH4 | – | – | 18,900 V | ||
| Einstellung der Auflösung | 1 mV | ||||
| Genauigkeit der Spannungseinstellung *1 | ±（0,03 % Satz +5 mV） | ||||
| Regelung der Eingangsleitung *2 | CH1 | 3 mV | 3 mV | 3 mV | |
| CH2 | 3 mV | 3 mV | 3 mV | ||
| CH3 | – | 1 mV | 1 mV | ||
| CH4 | – | – | 1 mV | ||
| Lastregelung *3 | CH1 | 4 mV | 4 mV | 2 mV | |
| CH2 | 4 mV | 4 mV | 2 mV | ||
| CH3 | – | 5 mV | 3 mV | ||
| CH4 | – | – | 3 mV | ||
| Vorübergehende Reaktion *4 | 50 μs | ||||
| Ripple noise (rms) *5 | 500 μV | ||||
| Befehlsverzögerung | 80 ms | ||||
| Anstiegszeit (bei Nennlast) *6 | 10 ms ± 30 % | ||||
| Abfallzeit (bei Nulllast) *7 | CH1 | 350 ms ± 30 % | 350 ms ± 30 % | 350 ms ± 30 % | |
| CH2 | 350 ms ± 30 % | 350 ms ± 30 % | 350 ms ± 30 % | ||
| CH3 | – | 220 ms ± 30 % | 240 ms ± 30 % | ||
| CH4 | – | – | 240 ms ± 30 % | ||
| Temperaturkoeffizient (TYP) | 100 ppm/℃ | ||||
| Konstanter Strom | Maximale Stromeinstellung | CH1 | 3,150 A | 3,150 A | 2,100 A |
| CH2 | 3,150 A | 3,150 A | 2,100 A | ||
| CH3 | – | 5,250 A | 2,625 A | ||
| CH4 | – | – | 2,625 A | ||
| Einstellung der Auflösung | 0,1 mA | ||||
| Genauigkeit der Stromeinstellung *1 | ±（0,3 % Satz + 0,1 % Bewertung) | ||||
| Regelung der Eingangsleitung *2 | 0,01 % + 0,25 mA | ||||
| Lastregelung *8 | 5 mA | ||||
| Ripple noise (rms) *5 | CH1 | 1 mA | 1 mA | 1 mA | |
| CH2 | 1 mA | 1 mA | 1 mA | ||
| CH3 | – | 2 mA | 1 mA | ||
| CH4 | – | – | 1 mA | ||
| Temperaturkoeffizient (TYP) | 200 ppm/℃ | ||||
* 1. bei einer Umgebungstemperatur von 23 °C ±5 °C. * 2. 90% bis 100% oder 100% bis 110% der Nenneingangsspannung, Nennlast. * 3. der Betrag der Änderung, der auftritt, wenn die Last bei der Nennausgangsspannung von Nulllast auf Nennlast umgestellt wird. Der Wert wird an der Messstelle gemessen. * 4. die Zeit, die die Ausgangsspannung benötigt, um auf einen Wert innerhalb der “Nennausgangsspannung ± (0,05% + 10 mV)” zurückzukehren. Wenn der Laststrom von 10% auf 100% des Nennausgangsstroms geändert wird. Der Wert wird an der Messstelle gemessen. * 5. Wenn die Messfrequenzbandbreite 5 Hz bis 1 MHz beträgt. * 6. Die Zeit, in der die Ausgangsspannung von 10 % auf 90 % des Nennwerts ansteigt, wenn der Ausgang eingeschaltet wird. * 7. Die Zeit, in der die Ausgangsspannung von 90 % auf 10 % des Nennwerts abfällt, wenn der Ausgang ausgeschaltet wird. * 8. Der Betrag der Stromänderung, wenn die Last von 10 % der Nennspannung oder 1 V, je nachdem, welcher Wert höher ist, auf die Nennspannung bei Nennausgangsstrom geändert wird.
Anzeigefunktion
| Modell | PMX32-3DU | PMX32-3TR | PMX32-2QU | ||
|---|---|---|---|---|---|
| Spannungsmesser | Maximale Anzeige | 99,999 (fester Dezimalpunkt) | |||
| Anzeigegenauigkeit *1 | ±（0,1 % vom Messwert +10 mV） | ||||
| Strommessgerät | Maximale Anzeige | 9,999 (fester Dezimalpunkt) | |||
| Anzeigegenauigkeit *1 | ±（0,2 % vom Messwert +5 mA） | ||||
| Betriebsanzeige | AUSGANG EIN/AUS | Ausgang eingeschaltet: Anzeige “ON” (grün) Ausgang aus: Anzeige “OFF” | |||
| Einschaltverzögerung/Ausschaltverzögerung | Zeigt “DELAY SET” an, wenn eingestellt. “DELAY” blinkt während der Ein-/Ausschaltverzögerung des Ausgangs. “DELAY” wird angezeigt, nachdem die Einschaltverzögerung/Ausschaltverzögerung des Ausgangs abgelaufen ist. | ||||
| CV-Betrieb | Anzeige “CV” (grün) | ||||
| CC-Betrieb | Anzeige “CC” (rot) | ||||
| Bedienung des Alarms | Zeigt “ALARM” (rot) an, wenn eine Schutzfunktion aktiviert ist. | ||||
| Speicher | Zeigt “PRESET A”, “PRESET B” oder “PRESET C” an, wenn ein Speicherbereich in Gebrauch ist. | ||||
| Tastensperre | Zeigt “LOCK” an, wenn die Tasten gesperrt sind. | ||||
| Nachverfolgung | Zeigt “TRACKING 1” oder “TRACKING 2” an, wenn die Nachführung in Betrieb ist. | ||||
| Fernsteuerung | Zeigt während der Fernsteuerung “REMOTE” an. | ||||
| LAN-Betrieb | Zeigt oder blinkt “LAN” (je nach Status).
| ||||
*1. Bei einer Umgebungstemperatur von 23 °C±5 °C.
Schutzfunktionen
| Modell | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
|---|---|---|---|---|
| Überspannungsschutz （OVP） | Operation | Schaltet den Ausgang aus, zeigt “OVP” an und zeigt “ALARM” (rot) an. | ||
| Wählbarer Bereich | 10% bis 110% der Nennausgangsspannung | |||
| Genauigkeit der Einstellung | ±(1 % der Nennleistung) | |||
| Einstellung der Auflösung | 1 mV | |||
| Überstromschutz (OCP) | Aktion *1 | Schaltet den Ausgang aus, zeigt “OCP” an und zeigt “ALARM” (rot) an. | ||
| Wählbarer Bereich | 10% bis 110% des Nennausgangsstroms | |||
| Genauigkeit der Einstellung | ±(1 % der Nennleistung) | |||
| Einstellung der Auflösung | 0,1 mA | |||
| Überhitzungsschutz （OHP） | Operation | Schaltet den Ausgang aus, zeigt “OHP” an und zeigt “ALARM” (rot) an. | ||
*1. Dies schützt nicht vor der Entladestromspitze, die von den Kondensatoren im Ausgangsteil des Produkts erzeugt wird, wenn die Last plötzlich geändert wird.
Signalausgang
| Modell | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
|---|---|---|---|---|
| Status Signalausgang *1 | OUTPUT ON STATUS | Ein, wenn der Ausgang eingeschaltet ist. | ||
| ALARM STATUS | Ein, wenn ein Alarm aktiviert wird (OVP, OCP, OHP). | |||
| EINSCHALTSTATUS | Schaltet sich ein, wenn der Strom eingeschaltet wird | |||
*1. Dies schützt nicht vor der Entladestromspitze, die von den Kondensatoren im Ausgangsteil des Produkts erzeugt wird, wenn die Last plötzlich geändert wird.
Steuerungsfunktionen
| Modell | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
|---|---|---|---|---|
| Externe Kontrolle | Ein-/Ausschalten des Ausgangs (OUTPUT ON/OFF CONT) | Logisch wählbar:
| ||
Sensorik
| Modell | PMX32-3DU | PMX32-3TR | PMX32-2QU |
|---|---|---|---|
| Sensorik | 0,6 V für eine einzelne Leitung (die Ausgangsklemmen werden jedoch auf die Nennspannung geregelt) | ||
Parallel/Serienbetrieb
Parallelbetrieb
| Modell | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
|---|---|---|---|---|
| Anwendbare Kanäle | Master: CH2, Slave: CH1 | |||
| Konstante Spannung | Betriebsbereich | 0 V bis 32 V | ||
| Wählbarer Bereich | 0 V bis 33,6 V | |||
| Einstellgenauigkeit *1 | 0,3 % Satz + 0,1 % Bewertung | |||
| Einstellung der Auflösung | 1 mV | |||
| Konstanter Strom | Betriebsbereich | 0 A bis 6 A | 0 A bis 4 A | |
| Wählbarer Bereich | 0 A bis 6,3 A | 0 A bis 4,2 A | ||
| Einstellgenauigkeit *1 | 0,4 % Satz + 0,1 % Bewertung | |||
| Einstellung der Auflösung | 0,2 mA | |||
| Spannungsmesser | Maximale Anzeige | 99,999 (fester Dezimalpunkt) | ||
| Anzeigegenauigkeit *1 | ±（0,5 % vom Messwert + 10 Stellen） | |||
| Strommessgerät | Maximale Anzeige | 9,999 (fester Dezimalpunkt) | ||
| Anzeigegenauigkeit *1 | ±（1 % vom Messwert + 10 Stellen） | |||
*1. Bei einer Umgebungstemperatur von 23 °C±5 °C.
serieller Betrieb
| Modell | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
|---|---|---|---|---|
| Anwendbare Kanäle | Master: CH2, Slave: CH1 | |||
| Konstante Spannung | Betriebsbereich | 0 V bis 64 V | ||
| Wählbarer Bereich | 0 V bis 67,2 V | |||
| Einstellgenauigkeit *1 *2 | 0,3 % Satz + 0,1 % Bewertung | |||
| Einstellung der Auflösung | 2 mV | |||
| Konstanter Strom | Betriebsbereich | 0 A bis 3 A | 0 A bis 2 A | |
| Wählbarer Bereich | 0 A bis 3,15 A | 0 A bis 2,1 A | ||
| Einstellgenauigkeit *1 | 0,4 % Satz + 0,1 % Bewertung | |||
| Einstellung der Auflösung | 0,1 mA | |||
| Spannungsmesser | Maximale Anzeige | 99,999 (fester Dezimalpunkt) | ||
| Anzeigegenauigkeit *1 | ±（0,5 % vom Messwert + 20 Stellen） | |||
| Strommessgerät | Maximale Anzeige | 9,999 (fester Dezimalpunkt) | ||
| Anzeigegenauigkeit *1 | ±（1 % des Messwerts + 5 Stellen） | |||
* 1 Bei einer Umgebungstemperatur von 23 °C ±5 °C. * 2 Der Wert wird an der Messstelle gemessen.
Weitere Funktionen
| Artikel | PMX32-3DU | PMX32-3TR | ||
|---|---|---|---|---|
| Ein-/Ausschaltverzögerung des Ausgangs | Anwendbare Kanäle | Alle Kanäle | ||
| Einrichtung | Stellen Sie die Verzögerungszeit für das Ein- und Ausschalten des Ausgangs ein. | |||
| Wählbarer Bereich | 0,0 s bis 99,9 s | |||
| Einstellung der Auflösung | 0,1 s | |||
| Einstellgenauigkeit*1 | ±50 ms | |||
| Speicher | Speichert drei Kombinationen von Spannungs-, Strom-, OVP-, OCP- und Ausgangs-Einschaltverzögerungs-/Ausschaltverzögerungseinstellungen. | |||
| Tastensperre | Wählen Sie zwischen den folgenden drei Modi. – Loc1: Sperrt alle Tasten mit Ausnahme der Tasten OUTPUT und Speicher A, B und C. – Loc2: Sperrt alle Tasten außer der OUTPUT-Taste. – Loc3: Sperren Sie alle Tasten und den Drehknopf. | |||
| Nachverfolgung | Anwendbare Kanäle | Alle Kanäle | ||
| Betriebsart | Verfolgungsfunktion 1 *2 | Veränderung des absoluten Werts | ||
| Verfolgungsfunktion 2 *3 | Prozentuale Veränderung | |||
| Genauigkeit der Einstellung | Genauigkeit der CV-Einstellung | 0,4 % der Nennleistung + 40 mV | ||
| Genauigkeit der CC-Einstellung | 0,7 % der Nennleistung + 10 mA | |||
* 1 Die Differenz zwischen der Zeit, in der der Sollwert 5% des eingestellten Wertes erreicht, und der Zeit, in der der Sollwert 5% des eingestellten Wertes erreicht, und der eingestellten Verzögerungszeit. * 2 In der Tracking-Funktion 1 kann der Ausgang innerhalb des Ausgangsbereichs der Spannung oder des Stroms des Referenzkanals variiert werden. * 3 Bei der Nachführfunktion 2 kann der Ausgang im gleichen Prozentsatz wie der Referenzausgang in Bezug auf den Ausgang zu Beginn der Nachführfunktion variiert werden.
Schnittstelle
| Modell | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
|---|---|---|---|---|
| Gemeinsame Spezifikationen | Software-Protokoll | IEEE Std 488,2-1992 | ||
| Befehlssprache | Entspricht der SCPI-Spezifikation 1990.0 | |||
| RS232C | Hardware | Entspricht den EIA232D-Spezifikationen (mit Ausnahme der Klemmleiste) D-Sub 9-polige Klemmleiste (Stecker) Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps Datenlänge: 8 Bits, Stoppbits: 1 Bit, Paritätsbit: Keine Flusskontrolle: Nein | ||
| Programm-Meldungsabbrecher | LF beim Empfang, LF beim Senden. | |||
| USB | Hardware | Standard-Steckdose Typ B. Entspricht den USB 2,0-Spezifikationen; Datenrate: 12 Mbps (volle Geschwindigkeit) | ||
| Programm-Meldungsabbrecher | LF oder EOM beim Empfang, LF + EOM beim Senden. | |||
| Geräteklasse | Entspricht den Spezifikationen der Geräteklasse USBTMC-USB488. | |||
| LAN | Hardware | IEEE 802.3 100Base-TX/10Base-T Ethernet IPv4, RJ-45-Anschlussblock | ||
| Konforme Normen | LXI-Geräte-Spezifikation 2016 LXI HiSLIP Erweiterte Funktion Rev. 1,0 LXI VXI-11 Erweiterte Funktion Rev. 1,0 | |||
| Kommunikationsprotokoll | VXI-11, HiSLIP, SCPI-RAW, SCPI-Telnet | |||
| Terminator für Nachrichten | VXI-11, HiSLIP: LF oder END beim Empfang, LF + END beim Senden. SCPI-RAW: LF beim Empfang, LF beim Senden. | |||
Allgemeine technische Daten
| Modell | PMX32-3DU | PMX32-3TR | PMX32-2QU | |
|---|---|---|---|---|
| Gewicht (nur Hauptgerät) | Ungefähr. 13 kg (28,66 lb) | |||
| Abmessungen (mm(Zoll)) | 214(8,46)W×124(4,88)(MAX155(6,10))H×400(15,75)(MAX435(17,13))D | |||
| Umweltbedingungen | Betriebstemperaturbereich | 0 °C bis 40 °C (32 °F bis 104 °F) | ||
| Bereich der Betriebsfeuchtigkeit | 20 %rF bis 85 %rF (keine Kondensation) | |||
| Temperaturbereich bei Lagerung | -25°C bis 70°C (-13°F bis 158°F) | |||
| Feuchtigkeitsbereich bei Lagerung | 90 %rF oder weniger (keine Kondensation) | |||
| Einbauort | Verwendung in Innenräumen, Höhe bis zu 2000 m, Überspannungskategorie II | |||
| Isolationsspannung | Zwischen den Kanälen | ±70 Vdc | ||
| Zwischen dem Ausgang und dem Gehäuse | ±70 Vdc | |||
| Widerstandsfähige Spannung | Zwischen dem Primärkreis und dem Gehäuse | Keine Anomalien bei 1500 Vac für 1 Minute. | ||
| Zwischen dem Primär- und dem Sekundärkreis | Keine Anomalien bei 2600 Vac für 1 Minute. | |||
| Zwischen dem Sekundärkreis und dem Gehäuse | Keine Anomalien bei 1500 Vdc für 1 Minute. | |||
| Isolationswiderstand | Zwischen dem Primärkreis und dem Gehäuse | 500 Vdc, 30 MΩ oder mehr | ||
| Zwischen dem Primär- und dem Sekundärkreis | ||||
| Zwischen dem Sekundärkreis und dem Gehäuse | ||||
| Zwischen den Kanälen | ||||
| Das Kühlsystem | Zwangskühlung durch einen Lüftermotor | |||
| Gemeinsame | Alle Kanäle sind unabhängig. Die Stehspannung zwischen den Kanälen beträgt ±70 V. | |||
| Erdungspolarität | Negative Erdung oder positive Erdung möglich | |||
| Zubehör | Netzkabel: 1 Stk. (Das beiliegende Netzkabel variiert je nach Lieferort). Satz Ausgangsklemmenabdeckungen: 1 Satz, CD-ROM: 1 Disc, Packliste: 1 Exemplar, Sicherheitsinformationen: 1 Exemplar | |||
| Elektromagnetische Verträglichkeit (EMV) *1 *2 | Entspricht den Anforderungen der nachstehenden Richtlinie und Norm. EMV-Richtlinie 2014/30/EU EN61326-1 (Klasse A *3), EN 55011(Klasse A *3, Gruppe 1 *4) EN 61000-3-2, EN 61000-3-3 Anwendbar unter den folgenden Bedingungen Die maximale Länge aller an den PMX-A angeschlossenen Kabel und Leitungen muss weniger als 3 m betragen. | |||
| Sicherheit *1 | Entspricht den Anforderungen der nachstehenden Richtlinie und Norm. Niederspannungsrichtlinie 2014/35/EU *2 EN 61010-1 (Klasse I *5 , Verschmutzungsgrad 2 *6) | |||
*1 Gilt nicht für speziell bestellte oder geänderte Produkte. *2 Nur bei Modellen, die das CE-Zeichen auf dem Bedienfeld tragen. *3 Dieses Produkt entspricht der Klasse A. Dieses Produkt ist für die Verwendung in einer industriellen Umgebung vorgesehen. Dieses Produkt kann bei Verwendung in Wohngebieten Störungen verursachen. Eine solche Verwendung ist zu vermeiden, es sei denn, der Benutzer ergreift besondere Maßnahmen zur Verringerung der elektromagnetischen Emissionen, um Störungen des Empfangs von Radio- und Fernsehsendungen zu vermeiden. *4 Dies ist ein Instrument der Gruppe 1. Dieses Produkt erzeugt und/oder verwendet nicht absichtlich Hochfrequenzenergie in Form von elektromagnetischer Strahlung, induktiver und/oder kapazitiver Kopplung für die Behandlung von Material oder für Prüf-/Analysezwecke. *5 Dieses Produkt entspricht der Klasse I. Achten Sie darauf, den Schutzleiteranschluss dieses Produkts zu erden. Wenn das Gerät nicht ordnungsgemäß geerdet ist, ist die Sicherheit nicht gewährleistet. *6 Verschmutzung ist das Hinzufügen von Fremdstoffen (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagsfestigkeit oder des Oberflächenwiderstands bewirken können. Bei Verschmutzungsgrad 2 wird davon ausgegangen, dass nur nichtleitende Verschmutzungen auftreten, abgesehen von einer gelegentlichen vorübergehenden Leitfähigkeit durch Kondensation.
