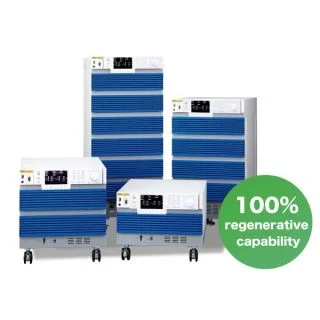

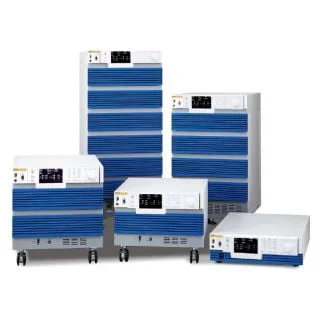

Ultra-kompakte programmierbare AC/DC-Stromversorgung (CV/CF) PCR-WEA/WEA2-Serie
- Kompakte Größe 6 kVA in 6U-Größe （PCR6000WEA2）
- Bis zu 36 kVA in einer einzigen Einheit.
-
100 % regenerative Funktion
*1
(auch kompatibel mit 3-Phasen-3-Leiter 400 V)
*1 Nur „R“-Modelle (PCR-WEA2R) mit dreiphasigem 200 V/400 V-Eingang. Nur für die Regenerierung innerhalb des Aufstellungsortes.
Leistung/Funktionen
Mehr Leistung, mehr Geschwindigkeit, mehr Freiheit! Unter Beibehaltung der hohen Leistungsdichte von 6 kVA/6U und 36 kVA in einem einzigen Gehäuse wurden die maximale Ausgangsspannung, das Ansprechverhalten und die Laststabilität verbessert!
Die PCR-WEA/WEA2 ist eine Serie von multifunktionalen schaltbaren AC-Stromversorgungen, die Genauigkeit, hohe Ausgangsleistung und ein ultrakompaktes Design kombinieren. Die 15 Modellgruppen umfassen 1 kVA bis 36 kVA AC/ DC mit einphasigem und dreiphasigem variablem Ausgang von 6 kVA und mehr.
Der PCR-WEA2R ist außerdem mit einem regenerativen Modus *1ausgestattet, der den Stromverbrauch drastisch reduzieren und die Betriebskosten senken kann. Der PCR-WEA2/WEA2R unterstützt auch den kombinierbaren Parallelbetrieb bis maximal dreiphasig 540 kVA für große Testsysteme.*2 Eine Ausgangsfrequenz von bis zu 5 kHz ist bei allen Modellen auch für kritische AC-Anwendungen in der Avionik Industrie verfügbar. *2
- Kompakte Größe 6 kVA in 6U-Größe (PCR6000WEA2)
- Bis zu 36 kVA in einer einzigen Einheit.
- 100 % regenerative Funktion *1
- Erweiterbar bis dreiphasig 540 kVA *2 *2

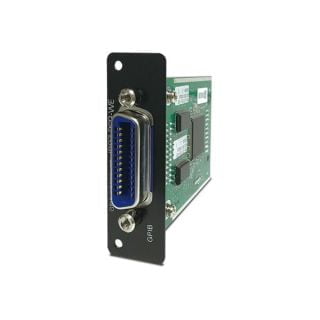

- Flexible Digitalschnittstellen: LAN (LXI), USB, RS232C,GPIB (optional)
- Funktion zur Simulation von Stromleitungsstörung
- Sequenz-Funktion
- Externe analoge, digitale Steuerfunktion (Standard)
- Energiesparfunktion
- DC-Ausgang (100 % der Nennleistung)
- Ausgangsfrequenz bis zu 5 kHz
- Ausgangsleistung: AC 0 bis 320 Vrms, DC 0 bis ±452 V
- Analogen Monitorausgangs (werkseitige Option)*3 *3
*1：Nur „R“-Modelle (PCR-WEA2R) mit dreiphasigem 200 V/400 V-Eingang. Nur für die Regenerierung innerhalb des Aufstellungsortes. *2：Bitte wenden Sie sich an uns, wenn Sie mehr als 4 Geräte parallel betreiben möchten. *3：Modelle ab 6 kVA
- Open in a new windowZOOM
Produktbilder Modell Preis Phase Stromkapazität[VA] Phasenspannung[V] max. Stromstärke*1 (L-/ H-Bereich) [A] Frequenz [Hz][Hz]
PCR1000WEA 720,000円 （税込：792,000円） Einphasig 1k (Spezifikation garantierter Spannungsbereich)
1 bis 160/ 2 bis 320
(L-/ H-Ausgabebereich)
(Spannung Einstellungsbereich)
0 bis 161.0/ 0 bis 322.010 / 5 1 bis 5000 PCR2000WEA 1,050,000円 （税込：1,155,000円） Einphasig 2k 20 / 10 PCR3000WEA2 1,410,000円 （税込：1,551,000円） Einphasig 3k 30 / 15 Dreiphasig 10 / 5 Einphasig, dreiadrig 2k PCR6000WEA2R
PCR6000WEA22,900,000円 （税込：3,190,000円） Einphasig 6k 60 / 30 Dreiphasig 20 / 10 Einphasig, dreiadrig 4k PCR12000WEA2R
PCR12000WEA25,500,000円 （税込：6,050,000円） Einphasig 12k 120 / 60 Dreiphasig 40 / 20 Einphasig, dreiadrig 8k PCR18000WEA2R
PCR18000WEA28,100,000円 （税込：8,910,000円） Einphasig 18k 180 / 90 Dreiphasig 60 / 30 Einphasig, dreiadrig 12k PCR24000WEA2R
PCR24000WEA210,700,000円 （税込：11,770,000円） Einphasig 24k 240 / 120 Dreiphasig 80 / 40 Einphasig, dreiadrig 16k PCR30000WEA2R
PCR30000WEA213,300,000円 （税込：14,630,000円） Einphasig 30k 300 / 150 Dreiphasig 100 / 50 Einphasig, dreiadrig 20k PCR36000WEA2R
PCR36000WEA215,900,000円 （税込：17,490,000円） Einphasig 36k 360 / 180 Dreiphasig 120 / 60 Einphasig, dreiadrig 24k - Open in a new windowZOOM
Produktbilder Modell Preis Stromkapazität[W] Spannung[V] max. Stromstärke *2 (L-/ H-Bereich)[A] PCR1000WEA 720,000円 （税込：792,000円） 1k (Spezifikation garantierter Spannungsbereich)
±1,4 bis ±226 / ±2,8 bis ±452
(L-/ H-Ausgabebereich)
(Spannung Einstellungsbereich)
-227,5 bis +227,5 / -455,0 bis +455,010 / 5 PCR2000WEA 1,050,000円 （税込：1,155,000円） 2k 20 / 10 PCR3000WEA2 1,410,000円 （税込：1,551,000円） 3K 30 / 15 PCR6000WEA2R
PCR6000WEA22,900,000円 （税込：3,190,000円） 6k 60 / 30 PCR12000WEA2R
PCR12000WEA25,500,000円 （税込：6,050,000円） 12k 120 / 60 PCR18000WEA2R
PCR18000WEA28,100,000円 （税込：8,910,000円） 18k 180 / 90 PCR24000WEA2R
PCR24000WEA210,700,000円 （税込：11,770,000円） 24k 240 / 120 PCR30000WEA2R
PCR30000WEA213,300,000円 （税込：14,630,000円） 30k 300 / 150 PCR36000WEA2R
PCR36000WEA215,900,000円 （税込：17,490,000円） 36k 360 / 180 - Open in a new windowZOOM
Produktbilder Modell Preis Phase Spannung (nominal)[V] Scheinleistung[kVA以下] Stromstärke[A以下] PCR1000WEA 720,000円 （税込：792,000円） Einphasig 100 to 120, 200 to 240 1.4 17 / 8.5 PCR2000WEA 1,050,000円 （税込：1,155,000円） Einphasig 100 to 120, 200 to 240 2.7 32 / 16 PCR3000WEA2 1,410,000円 （税込：1,551,000円） Einphasig 100 to 120, 200 to 240 4 48 / 24 PCR6000WEA2 2,900,000円 （税込：3,190,000円） Dreiphasig 4-Leiter 400 V Leitungsspannung 380 bis 480 7.8 14 PCR12000WEA2 5,500,000円 （税込：6,050,000円） Dreiphasig 4-Leiter 400 V Leitungsspannung 380 bis 480 15.6 28 PCR18000WEA2 8,100,000円 （税込：8,910,000円） Dreiphasig 4-Leiter 400 V Leitungsspannung 380 bis 480 23.4 42 PCR24000WEA2 10,700,000円 （税込：11,770,000円） Dreiphasig 4-Leiter 400 V Leitungsspannung 380 bis 480 31.2 56 PCR30000WEA2 13,300,000円 （税込：14,630,000円） Dreiphasig 4-Leiter 400 V Leitungsspannung 380 bis 480 39 70 PCR36000WEA2 15,900,000円 （税込：17,490,000円） Dreiphasig 4-Leiter 400 V Leitungsspannung 380 bis 480 46.8 84 Open in a new windowZOOMProduktbilder Modell Preis Phase Spannung (nominal)[V] Scheinleistung[kVA以下] Stromstärke[A以下] PCR6000WEA2R 2,900,000円 （税込：3,190,000円） Dreiphasig, dreiadrig 200 V Leitungsspannung 200 bis 240 7.8 27 Dreiphasig, dreiadrig 400 V Leitungsspannung 380 bis 480 PCR12000WEA2R 5,500,000円 （税込：6,050,000円） Dreiphasig, dreiadrig 200 V Leitungsspannung 200 bis 240 15.6 53 Dreiphasig, dreiadrig 400 V Leitungsspannung 380 bis 480 PCR18000WEA2R 8,100,000円 （税込：8,910,000円） Dreiphasig, dreiadrig 200 V Leitungsspannung 200 bis 240 23.4 80 Dreiphasig, dreiadrig 400 V Leitungsspannung 380 bis 480 PCR24000WEA2R 10,700,000円 （税込：11,770,000円） Dreiphasig, dreiadrig 200 V Leitungsspannung 200 bis 240 31.2 106 Dreiphasig, dreiadrig 400 V Leitungsspannung 380 bis 480 PCR30000WEA2R 13,300,000円 （税込：14,630,000円） Dreiphasig, dreiadrig 200 V Leitungsspannung 200 bis 240 39 133 Dreiphasig, dreiadrig 400 V Leitungsspannung 380 bis 480 PCR36000WEA2R 15,900,000円 （税込：17,490,000円） Dreiphasig, dreiadrig 200 V Leitungsspannung 200 bis 240 46.8 159 Dreiphasig, dreiadrig 400 V Leitungsspannung 380 bis 480
PWM-Wechselrichtertyp – Programmierbare AC-Stromversorgung
Die PCR-WEA/WEA2-Serie liefert neue Innovationen für die Leistungselektronik-Branche.
Kompakte Größe!
Im Vergleich zu unseren früheren PWM-Modellen wurde die Größe des PCR-WEA drastisch um bis zu 60 % reduziert. Die Effizienz wurde ebenfalls um ca. 7 % erhöht, so dass insgesamt eine hohe Effizienz von ca. 85 % erreicht wird.
100 % Regenerierung, keine Zeitbeschränkung
Die PCR-WEA2R-Modelle sind in der Lage, die Leistung zu 100 % zu regenerieren. Die Energierückspeisung ist ohne zeitliche Begrenzung des Lastflusses in umgekehrter Richtung verfügbar. (30 % für PCRLE/ LE2) *Regenerierung (Netzrückspeisung) ist innerhalb des Installationsortes begrenzt. Nur bei „R“-Modellen (PCR-WEA2R) mit 3-phasigem 200 V/400 V-Eingang erhältlich.
DC-Ausgang 100 % der Nennleistung
Die PCR-WEA/WEA2-Serie ermöglicht eine DC-Ausgabe bis zu 100 % der AC-Nennleistung.
Extrem leistungsdichtes 36 kVA-Gehäuse
Der PCR-WEA/WEA2-Formfaktor wurde erheblich verbessert und beansprucht nur noch ein absolutes Minimum an wertvollem Platz in Ihrer Testeinrichtung. Der Formfaktor wird bei Modellen mit hoher Leistung noch weiter optimiert.
Vergleich der Installationsfläche (36 kVA)
Der PCR-WEA/WEA2 ist nur 1/6 so groß wie der PCR-LE!
Gewicht im Vergleich (36 kVA)
Der PCR-WEA/WEA2 ist etwa 80 % leichter als der PCR-LE!
LAN, USB, RS232C Standard-Digital-Schnittstelle
Die PCR-WEA/WEA2-Serie umfasst eine flexible digitale Schnittstelle für Benutzer, die LAN-, USB und RS232C-Kommunikationsschnittstellen verwenden (GPIB-Werksoption erhältlich). Die LAN-Verbindung ist LXI-kompatibel und ermöglicht Ihnen die Überwachung und Steuerung Ihres Geräts, wo immer Sie sich befinden, über einen Computer, ein Smartphone oder einen Tablet-Webbrowser. Diese Funktion ist besonders wichtig bei der Durchführung kritischer AC-Tests in reflexionsfreien Räumen/Abschirmungsräumen. Zusätzlich kann der PCR-WEA/WEA2 für Kunden mit Einschränkungen in der externen Kommunikation direkt mit einer benutzerfreundlichen Fernbedienung gesteuert werden.
Kabelgebundene LAN-Verbindung (optisches Kabel)
WLAN-Verbindung
Stromsparmodus *Modelle ab 6 kVA
Ruhemodus
Wenn PCR-WEA/WEA2 für eine bestimmte Zeit keine Ausgabe erkennt, schaltet das Netzteil in den „Ruhemodus“ und senkt den Stromverbrauch.
Energiesparmodus
Die Energiesparfunktion ermöglicht es dem PCR-WEA/WEA2, die Betriebskosten zu senken, indem nur die zum Erreichen der Ausgangseinstellung erforderlichen Leistungsmodule mit Strom versorgt werden. [Beispiel] Nur 6 kVA aus dem 36 kVA-Modell
Modularer Aufbau ermöglicht einfache Wartung Jedes separate Leistungsmodul kann zur Wartung und Kalibrierung entfernt und ersetzt werden. *Modelle ab 6 kVA
Analogen Monitorausgangs (werkseitige Option)*3
Sofortige Spannungs- und Stromwerte können als Spannungsverläufe ohne Verwendung einer Differenzsonde oder eines Stromsensors ausgegeben werden. Es ist auch möglich, den Momentanwert der Leistungsgröße auszugeben. *Modelle ab 6 kVA
Erweiterbar bis dreiphasig 540 kVA
Parallelbetrieb ist bei allen Modellen durch einfaches Anschließen eines optionalen Parallelbetriebs-Kabel möglich.
Diese Funktion ist sogar bei verschiedenen Modellen für einen großen Hochleistungsbereich verfügbar.
Kombinierbarer Parallelbetrieb (Beispiel)
Anschlussschema
Ausgangsfrequenz bis zu 5 kHz
Maximale Ausgangsfrequenz bis zu 5 kHz für kritische Anwendungen in der Verteidigungs- und Avionik-Industrie. Die Frequenzleistung des PCR-WEA/WEA2 ermöglicht die Simulation von starken Spannungsschwankungen, die für die Prüfung elektronischer Geräte in der Luft erforderlich sind.
Darüber hinaus ermöglicht der kompakte Formfaktor 6 kVA/6U die einfache Vorbereitung eines automatisierten Prüfsystems mit einem Rack, ohne dass ein kostspieliger, spezialisierter Installationsraum für die Stromquelle erforderlich ist.
Restwelligkeit
Extrem niedriges Schaltgeräusch für eine AC-Stromversorgung vom Typ PWM-Wechselrichter, wobei bei eine Welligkeit von nur 0,25 Vrms erreicht wird. Die PCR-WEA/WEA2-Serie weist sogar ein ähnliches Rauschverhalten auf wie die PCR-LE/LE2-Serie mit linearen Stromversorgungen für Verstärker. Das kompakte, leistungsstarke Design des PCR-WEA/WEA2 wurde ohne Abstriche bei der Restwelligkeit erreicht.
Fehlersimulation der Stromleitung
Die PCR-WEA/WEA2-Serie kann verschiedene Stromleitungsstörungen wie Stromausfälle, Spannungsabfälle (Dips) und Spannungsanstiege (Pops) simulieren. Diese Funktion ist nützlich für die Prüfung von Stromquellenschaltern und verschiedenen elektronischen Geräten.
Eingebaute Treibersoftware für Parallelbetrieb! Einfacher Parallelbetrieb mit einem einzigen Anschlusskabel.
Die PCR-WEA/WEA2-Serie kann einfach in einer Parallelschaltung mit einem einzigen Kabel *pro Verbindung für alle Modelle ab 6kVA konfiguriert werden. Das Kabel kann synchron mit einem Stromverriegelungskabel * verwendet werden, um den EIN/AUS-Status der Master/ Slave-Einheit zu steuern. *Optional
Beispiel für ein kombiniertes System mit gleichen Modellen
PCR36000WEA2R 4 Einheiten, Beispiel für 144 kVA
Die Abbildung unten ist ein Konzeptdiagramm. Für den Systemaufbau sind auch Stromversorgungskabel usw. erforderlich. Bitte wenden Sie sich an Ihren Kikusui-Händler vor Ort.
Modellen
| Kapazität | Modell | Menge | Parallelbetriebs-Kabel | Menge | Strom-Sync-Kabel | Menge |
|---|---|---|---|---|---|---|

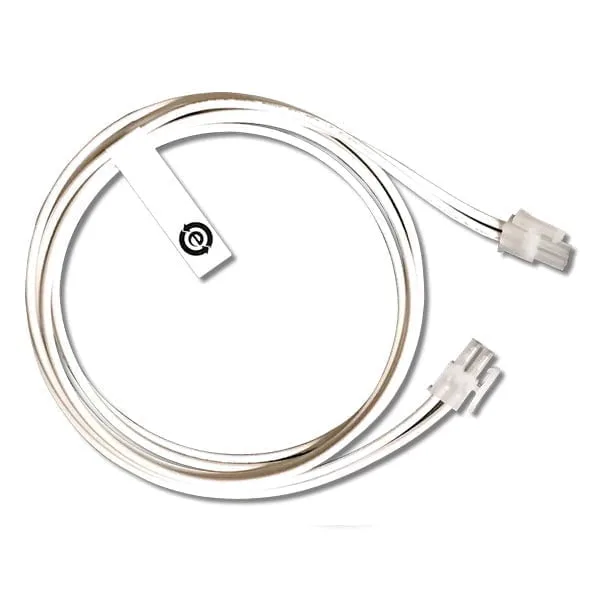

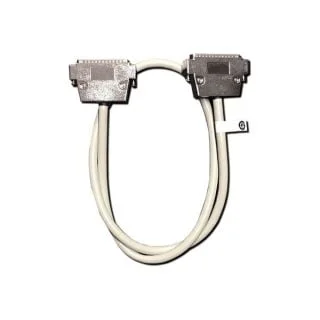

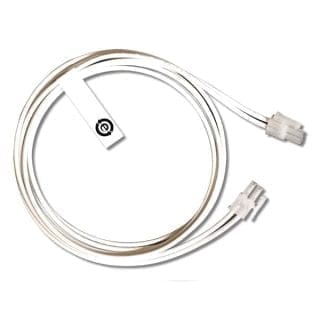

| 12kVA | PCR6000WEA2 | 2 | PC01-PCR-WE | 1 | LC01-PCR-LE | 1 |
| 48kVA | PCR24000WEA2R | 2 | 1 | 1 | ||
| 90kVA | PCR30000WEA2R | 3 | 2 | 2 | ||
| 144kVA | PCR36000WEA2R | 4 | 3 | 3 |
Beispiel für ein kombiniertes System mit verschiedenen Modellen
60 kVA Parallelbetriebssystem
Die Abbildung unten ist ein Konzeptdiagramm. Für den Systemaufbau sind auch Stromversorgungskabel usw. erforderlich. Bitte wenden Sie sich an Ihren Kikusui-Händler vor Ort.
Modellen
| Modell | Menge |
|---|---|
| PCR6000WEA2R | 1 |
| PCR12000WEA2R | 1 |
| PCR18000WEA2R | 1 |
| PCR24000WEA2R | 1 |
| PC01-PCR-WE | 3 |
| LC01-PCR-LE | 3 |
Anwendung
Für die Prüfung der Standardkonformität
| IEC61000-4-11 | Spannungseinbruch, sofortiger Stromausfall und Spannungsänderung |
|---|---|
| IEC61000-4-13 | Höhere Oberschwingungen/Zwischenharmonische |
| IEC61000-4-14 | Spannungsschwankung |
| IEC61000-4-27 | Abweichung in Einheiten |
| IEC61000-4-28 | Abweichungen der Stromversorgungsfrequenz für Geräte mit 16 A/Phase |
| IEC61000-4-34 | Spannungsabfall (Dip), sofortiger Stromausfall und Spannungsänderung bei Geräten mit einem Eingangsstrom über 16 A/Phase |
| IEC61000-4-17 | Restwelligkeit an der DC-Eingangsleistungsklemme |
| IEC61000-4-29 | Spannungsabfall (Dip), sofortiger Stromausfall und Spannungsänderung in DC *2 |
| IEC61000-3-2,12 | Grenzwert für Oberschwingungsströme |
| IEC61000-3-3,11 | Spannungsschwankung, Flickergrenzwert |
*2 Konzipiert für vorläufige Testzwecke.
Das System kann verschiedene Bedingungen simulieren, die in Wechselstromumgebungen auftreten. Es kann für Störfestigkeitsprüfungen von elektrischen und elektronischen Geräten, die an ein Niederspannungsverteilungssystem angeschlossen sind oder DC-Eingangsanschlüsse haben, unter den rechts angegebenen Standardbedingungen verwendet werden. Die Testbedingungen können außerhalb des Standardbereichs eingestellt werden, so dass das System für Vorprüfungen vor Standardtests, Störfestigkeitsspannentests und Stresstests verwendet werden kann. Das Oberschwingungs/Flicker-Messgerät KHA3000 kombiniert eine AC-Stromversorgung der PCR-WEA/WEA2-Serie, ein Leitungsimpedanznetzwerk der Serie LIN *1 ,einen IEC-Dip-Simulator der DSISerie *2 und eine Anwendungssoftware (demnächst erhältlich) und ermöglicht Tests, die den IEC-Normen und JIS-Standards entsprechen. *1 Hergestellt auf Sonderbestellung. *2 Konzipiert für vorläufige Testzwecke.
Zur Prüfung des EV-Ladesystems
Das Laden von Elektrofahrzeugen (EV) und Plug-in-Hybridfahrzeugen (PHEV) umfasst schnelles Laden mit Gleichstrom sowie normales Laden über eine Haushaltssteckdose. Die PCR-WEA/WEA2-Serie kann nicht nur zur Prüfung von Niederspannungsverteilungssystemen verwendet werden, sondern auch zur Simulation von Hochspannungs- und großkapazitivem Gleichstromausgang.
Technische Daten
Eingang (AC rms)
| Modell | Einphasiger Ausgang | Einphasiges/Dreiphasiges umschaltbares Modell | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | ||
| PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | |||||
| Nominale Eingangsspannung | 1P2W Eingangsmodell | 100 Volt Wechselstrom bis 120 Volt Wechselstrom/ 200 Volt Wechselstrom bis 240 Volt Wechselstrom *1 | – | |||||||
| 3P 200 V Eingangsmodell | – | 200 Volt Wechselstrom bis 240 Volt Wechselstrom (3-Phasen-Leitungsspannung) *2 | ||||||||
| 3P 400 V Eingangsmodell | – | 380 Volt Wechselstrom bis 480 Volt Wechselstrom (3-Phasen-Leitungsspannung) *3 | ||||||||
| Phase | Einphasig | Dreiphasig | ||||||||
| Nominale Eingangsfrequenz | 50 Hz bis 60 Hz | |||||||||
| Eingangsfrequenzbereich | 45 Hz bis 65 Hz | |||||||||
| Scheinleistung | bis 1,4 kVA | bis 2,7 kVA | bis 4 kVA | bis 7,8 kVA | bis 15,6 kVA | bis 23,4 kVA | bis 31,2 kVA | bis 39 kVA | bis 46,8 kVA | |
| Leistungsfaktor *4 | 0,95(TYP) | 0,97 (TYP) 3P 200 V Eingangsmodell/ 0,95 (TYP) 3P 400 V Eingangsmodell | ||||||||
| Maximale Stromstärke *5 | 1P2W Eingangsmodell *1 | 17 A / 8,5 A | 32 A / 16 A | 48 A / 24 A | – | |||||
| 3P 200 V Eingangsmodell | – | 27 A | 53 A | 80 A | 106 A | 133 A | 159 A | |||
| 3P 400 V Eingangsmodell | 14 A | 28 A | 42 A | 56 A | 70 A | 84 A | ||||
| Verzögerung bei Stromunterbrechung *4 | 10 ms | |||||||||
| Schutzleiterstrom *6 | 1P2W Eingangsmodell *1 | bis 3,5 mA | – | |||||||
| 3P 200 V Eingangsmodell | – | bis 10 mA | bis 15 mA | bis 20 mA | bis 25 mA | bis 30 mA | bis 35 mA | |||
| 3P3W 400 V Eingangsmodell | – | bis 10 mA | bis 20 mA | bis 30 mA | bis 40 mA | bis 50 mA | bis 60 mA | |||
| 3P4W 400 V Eingangsmodell | – | bis 3,5 mA | ||||||||
*1 100-V/200-V-Eingangssystem (automatische Auswahl) *2 PCR-WEA2R-Modelle. Modelle mit dreiphasigen, dreiadrigen Eingang mit R am Ende des Modellnamens. *3 PCR-WEA2-Modelle. Modelle mit dreiphasigen, vierleiter Eingang ohne R am Ende des Modellnamens. *4 Bei Ausgangsspannung 100 V/200 V, Nennausgangsstrom, Sinuswelle, Last-Leistungsfaktor 1, Ausgangsfrequenz 40 Hz bis 1 kHz. *5 Strom bei Mindestspannung (innerhalb des zulässigen Schwankungsbereichs) *6 Bei Ausgangsspannung 100 V/200 V, Nennausgangsstrom, Sinuswelle, Last-Leistungsfaktor 1, Ausgangsfrequenz 45 Hz bis 65 Hz.
Ausgabe
| Modell | Einphasiger Ausgang | Einphasiges/Dreiphasiges umschaltbares Modell | |||||||
|---|---|---|---|---|---|---|---|---|---|
| PCR 1000WEA | PCR 2000WEA | PCR 3000WEA2 | PCR 6000WEA2 | PCR 12000WEA2 | PCR 18000WEA2 | PCR 24000WEA2 | PCR 30000WEA2 | PCR 36000WEA2 | |
| PCR 6000WEA2R | PCR 12000WEA2R | PCR 18000WEA2R | PCR 24000WEA2R | PCR 30000WEA2R | PCR 36000WEA2R | ||||
| Maximale Spitzenstromstärke *10 | 4-facher maximaler Ausgangsstrom | ||||||||
| Einschaltstrom-Kapazität *3 | 3-facher Nennstrom (0,07 s) *11 1,4-facher Nennstrom (0,5 s) 1,4-facher Nennstrom (0,5 s) | 1,4-facher Nennstrom (0,5 s) | |||||||
| Effizienz *12 | 82 % (TYP) | 85 % (TYP) | |||||||
AC
| ACSpannung *1 | Leistung | 160 V/320 V *2 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Einstellungsbereich | 0 V bis 161,0 V/0 V bis 322,0 V | |||||||||
| Auflösung einstellen | 0,1 V | |||||||||
| Einstellungsgenauigkeit ( Phasenspannung: )*3 *4 | ±(0,3 % der Einstellung + 0,3 V)/±(0,3 % der Einstellung + 0,6 V) | |||||||||
| Einstellungsgenauigkeit ( Leitungsspannung: )*3 *4 | ±(0,3 % der Einstellung + 0,3 V)/±(0,3 % der Einstellung + 0,6 V) *5 | |||||||||
| Maximale Stromstärke *1 *6 | Einphasiger Ausgang | 10 A / 5 A | 20 A / 10 A | 30 A / 15 A | 60 A / 30 A | 120 A / 60 A | 180 A / 90 A | 240 A / 120 A | 300 A / 150 A | 360 A / 180 A |
| Einphasiger, dreiadriger Ausgang Dreiphasiger Ausgang | – | 10 A / 5 A | 20 A / 10 A | 40 A / 20 A | 60 A / 30 A | 80 A / 40 A | 100 A / 50 A | 120 A / 60 A | ||
| Phase | 1P | 1P2W, 1P3W, 3P4W schaltbar | ||||||||
| Stromkapazität | Einphasiger Ausgang | 1 kVA | 2 kVA | 3 kVA | 6 kVA | 12 kVA | 18 kVA | 24 kVA | 30 kVA | 36 kVA |
| Dreiphasiger Ausgang | – | 3 kVA | 6 kVA | 12 kVA | 18 kVA | 24 kVA | 30 kVA | 36 kVA | ||
| Einphasiger, dreiadriger Ausgang | – | 2 kVA | 4 kVA | 8 kVA | 12 kVA | 16 kVA | 20 kVA | 24 kVA | ||
| Last-Leistungsfaktor | 0 bis 1 (leitend oder verzögert) | |||||||||
| Frequenz | Einstellungsbereich | 1 Hz bis 5 kHz *7 (5 kHz -3dB,<40 Hz Leistungsreduzierung erforderlich) | ||||||||
| Auflösung | 0,01 Hz (1,00 Hz bis 100,0 Hz), 0,1 Hz (100,0 Hz bis 1000 Hz), 1 Hz (1000 Hz bis 5000 Hz) | |||||||||
| Präzision *3 | ±0,01 %, Temperatur-Koeffizient: ±0,005 %/°C | |||||||||
| Phase | Auflösung | – | 0,01° *13, 0,1° (1 Hz bis 500 Hz), 1° (500 Hz bis 4 kHz), 2° (ab 4 kHz) | |||||||
| Genauigkeit *3 | – | Innerhalb ±(0,4°+fo×0,9°) *8 fo: Frequenz [kHz] [kHz] [kHz] | ||||||||
DC
| DCSpannung | Leistung *1 | -226 V bis +226 V/-452 V bis +452 V *2 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Einstellungsbereich *1 | -227,5 V bis +227,5 V/-455,0 V bis +455,0 V | |||||||||
| Auflösung | 0,1 V | |||||||||
| Genauigkeit *9 | ±(0,05 % der Einstellung +0,1 V) | |||||||||
| Maximale Stromstärke *6 | 10 A / 5 A | 20 A / 10 A | 30 A / 15 A | 60 A / 30 A | 120 A / 60 A | 180 A / 90 A | 240 A / 120 A | 300 A / 150 A | 360 A / 180 A | |
| Stromkapazität | 1 kW | 2 kW | 3 kW | 6 kW | 12 kW | 18 kW | 24 kW | 30 kW | 36 kW | |
1 Ausgang L-Bereich/ Ausgang H-Bereich
*2 Spezifikation garantierter Spannungsbereich ist 1 V bis 160 V/2 V bis 320 V (AC) und 1,4 V bis 226 V/2,8 V bis 452 V (DC)
*3 Bei einer Umgebungstemperatur von 23 °C ±5 °C.
*4 Ohne Last, Ausgangsfrequenz 45 Hz bis 65 Hz
*5 Wenn der Phasenwinkel 120° von jeder Phase beträgt.
*6 Bei einer Ausgangsphasenspannung von 100 Volt Wechselstrom bis 160 Volt Wechselstrom/200 Volt Wechselstrom bis 320 Volt Wechselstrom und einer Ausgangsspannung von 100 Volt Gleichstrom bis 226 Volt Gleichstrom/200 Volt Gleichstrom bis 452 Volt Gleichstrom wird der Ausgangsstrom mit der Ausgangsspannung reduziert.
Wenn die Ausgangsfrequenz zwischen 1 Hz und 40 Hz liegt, wird der Ausgangsstrom durch die Ausgangsfrequenz reduziert. Der Ausgangsstrom beträgt 70 % bei 1 Hz.
*7 Beim 500-Hz-Grenzmodell ist die Frequenz auf 1 Hz bis 500,0 Hz für den dreiphasigen Ausgang begrenzt.
*8 Innerhalb ±(0.4° + 2.5 μs×360°×fo×103) Im Folgenden sind die Winkel dargestellt, die durch Berechnung des Ausdrucks mit der angegebenen Frequenz erhalten werden. Innerhalb ±0,5° (bei Erzeugung einer 60 Hz-Ausgabe), Innerhalb ±0,8° (bei Erzeugung einer 400 Hz-Ausgabe)
*9 Ohne Last bei 23°C±5°C.
*10 Eine wiederholte Ausgabe ist möglich, wenn der Crest-Faktor 4 beträgt.
*11 125 Volt Wechselstrom / 250 Volt Wechselstrom (Ausgang L-Bereich/H-Bereich)
*12 Wenn die Ausgangsspannung 100 V oder 200 V beträgt, ist der Ausgangsstrom der Nennwert, der Last-Leistungsfaktor 1, und die Ausgangsfrequenz liegt zwischen 40 Hz und 1 kHz.
*13 Wellenformbank 0, bei 1 Hz bis 500 Hz.
100 % regenerative Funktion
| Modell | Einphasiges/Dreiphasiges umschaltbares Modell | ||||||
|---|---|---|---|---|---|---|---|
| PCR6000WEA2R | PCR12000WEA2R | PCR18000WEA2R | PCR24000WEA2R | PCR30000WEA2R | PCR36000WEA2R | ||
| Maximale regenerierte Leistung *1 | 6 kVA | 12 kVA | 18 kVA | 24 kVA | 30 kVA | 36 kVA | |
| Maximaler Rücklaufstrom *1 *2 | 1P2W | 60 A / 30 A | 120 A / 60 A | 180 A / 90 A | 240 A / 120 A | 300 A / 150 A | 360 A / 180 A |
| 1P3W 3P | 20 A / 10 A | 40 A / 20 A | 60 A / 30 A | 80 A / 40 A | 100 A / 50 A | 120A / 60 A | |
| Effizienz der Regenerierung *3 | 85 %(TYP) | ||||||
| Harmonische Verzerrung des Ausgangsstroms | THD: Unter 5 %, jede Oberschwingung: Unter 3 % (2. bis 40.) | ||||||
* 1 Wenn die Ausgangsphasenspannung zwischen 100 Volt Wechselstrom und 160 Volt Wechselstrom oder 200 Volt Wechselstrom und 320 Volt Wechselstrom liegt, wird der Ausgangsstrom durch die Ausgangsspannung reduziert. Wenn die Ausgangsfrequenz zwischen 1 Hz und 40 Hz liegt, wird der Ausgangsstrom durch die Ausgangsfrequenz reduziert. Der Ausgangsstrom beträgt 70 % bei 1 Hz. * 2 Wenn die Ausgangsspannung 100 V oder 200 V ist und die Ausgangsfrequenz zwischen 40 Hz und 1 kHz liegt (wenn die aktuelle Phase -90 Grad bis -180 Grad oder 90 Grad bis 180 Grad im Verhältnis zur Ausgangsspannung beträgt) *3 Wenn die Ausgangsspannung 100 V oder 200 V beträgt, ist der Ausgangsstrom der Nennwert, Sinuswelle, der Last-Leistungsfaktor ist 1, und die Ausgangsfrequenz liegt zwischen 45 Hz und 65 Hz.
Stabilität der Ausgangsspannung (Phasenspannung)
| Modell | Einphasiger Ausgang | Einphasiges/Dreiphasiges umschaltbares Modell | |||||||
|---|---|---|---|---|---|---|---|---|---|
| PCR1000WEA | PCR2000WEA | PCR3000WEA2 | PCR6000WEA2 | PCR12000WEA2 | PCR18000WEA2 | PCR24000WEA2 | PCR30000WEA2 | PCR36000WEA2 | |
| PCR6000WEA2R | PCR12000WEA2R | PCR18000WEA2R | PCR24000WEA2R | PCR30000WEA2R | PCR36000WEA2R | ||||
| Leitungsregulierung *1 | Innerhalb ±0,1 % | ||||||||
| Lastregulierung *2 | Innerhalb ±0,1 V/±0,2 V(1 Hz bis 100 Hz) Innerhalb ±0,3 V/±0,6 V(100,1 Hz bis 500 Hz) Innerhalb ±1 V/±2 V(500,1 Hz bis 1 kHz) | Innerhalb ±0,2 V/ ±0,4 V (1 Hz bis 100 Hz) Innerhalb ±0,3 V/±0,6 V(100,1 Hz bis 500 Hz) Innerhalb ±1 V/±2 V(500,1 Hz bis 1 kHz) | |||||||
| Änderung der Ausgangsfrequenz *3 | Wenn die Korrekturfunktion der Ausgangsspannung aktiviert ist: Innerhalb ±0,3 % (1 Hz bis 1 kHz), Innerhalb ±10 %(1001 Hz bis 5 kHz) Wenn die Korrekturfunktion der Ausgangsspannung deaktiviert ist: Innerhalb -3 dB (5 kHz) | ||||||||
| Restwelligkeit *4 | ≤ 0,25 Vrms | ||||||||
| Abweichung der Umgebungstemperatur *5 | ±100 ppm/ °C (TYP) | ||||||||
| Gesamte Oberschwingungsverzerrung *6 | Unter 0,3 % (1 Hz bis 100 Hz), unter 0,5 % (100,1 Hz bis 330 Hz), unter 1,5 %/kHz (330,1 Hz bis 5 kHz) | ||||||||
| Einschwingverhalten *7 | Reaktion SCHNELL: 40 μs (TYP) | ||||||||
| Reaktionsgeschwindigkeit Tr/Tf *8 | Reaktion SCHNELL: 40 μs (TYP) Reaktion MEDIUM: 100 μs (TYP) Reaktion LANGSAM: 300 μs (TYP) | ||||||||
* 1 Bei Änderungen im Nennbereich der Eingangsspannung. 2 Bei Änderungen von 0 % bis 100 % der Nennleistung des Ausgangsstroms. Wenn die Ausgangsphasenspannung zwischen 80 V und 160 V (L-Bereich) bzw. 160 V und 320 V (H-Bereich) liegt und der Last-Leistungsfaktor 1 und die Reaktion SCHNELL ist. Am OUTPUT-Anschlussblock. Wenn die Ausgleichsfunktion nicht verwendet wird. * 3 Spannungsänderung über 40 Hz bis 5 kHz im AC-Modus mit 55 Hz als Sollwert. Wenn die Ausgangsphasenspannung zwischen 80 V und 160 V bzw. 160 V und 320 V liegt und der Last-Leistungsfaktor 1 und die Reaktion SCHNELL ist. Am OUTPUT-Anschlussblock. * 4 5 Hz bis 1 MHz-Komponenten im DC-Modus. * 5 Bei Änderungen im Betriebstemperaturbereich. Wenn die Ausgangs-Phasenspannung 100 V oder 200 V ohne Last beträgt. * 6 Wenn die Ausgangsphasenspannung zwischen 80 V und 160 V oder 160 V und 320 V liegt und der Last-Leistungsfaktor 1 und die Reaktion SCHNELL ist. Am OUTPUT-Anschlussblock. * 7 Wenn die Ausgangsspannung 100 V oder 200 V ist, beträgt der Last-Leistungsfaktor 1 und der Ausgangsstrom ändert sich von 0 A auf den Nennwert und vom Nennwert auf 0 A. * Bei 10 % bis 90 % Ausgangsspannung.
Messung
| Modell | Einphasiger Ausgang | Einphasiges/Dreiphasiges umschaltbares Modell | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| PCR1000WEA | PCR2000WEA | PCR3000WEA2 | PCR6000WEA2 | PCR12000WEA2 | PCR18000WEA2 | PCR24000WEA2 | PCR30000WEA2 | PCR36000WEA2 | ||
| PCR6000WEA2R | PCR12000WEA2R | PCR18000WEA2R | PCR24000WEA2R | PCR30000WEA2R | PCR36000WEA2R | |||||
| Spannung rms-Wert | Auflösung | 0,1 V | ||||||||
| Genauigkeit *1 | DC, 40 Hz bis 999,9 Hz: ±(0,3 % vom Messwert +1 V) 1 kHz bis 5 kHz: ±(0,5 % vom Messwert +1 V) | |||||||||
| Stromwert rms-Wert | Auflösung | 0 bis 99,99 A: 0,01 A / 100 bis 999,9 A: 0,1 A | ||||||||
| Genauigkeit *1 *2 | 45 Hz bis 65 Hz: ±(0,3 % vom Messwert +0,3 % des Endwerts (f.s)) DC, 40 Hz bis 999,9 Hz: ±(0,6 % vom Messwert +0,6 % des Endwerts (f.s)) 1 kHz bis 5 kHz: ±(1,2 % vom Messwert +1,2 % des Endwerts (f.s)) | |||||||||
| Aktueller Höchstwert | Auflösung | 0 bis 99,99 A: 0,01 A / 100 bis 999,9 A: 0,1 A | ||||||||
| Genauigkeit *1 *3 | 4 % vom Endwert | |||||||||
| Aktive Leistung | Auflösung | 1 W *4 | ||||||||
| Genauigkeit *1 *2 *5 | 45 Hz bis 65 Hz: ±(0,3 % vom Messwert +0,3 % des Endwerts (f.s)) | |||||||||
| Scheinleistung | Auflösung | 1 VA *6 | ||||||||
| Leistungsfaktor | Auflösung | 0.01 | ||||||||
| Phasenverschiebung | Auflösung | 0.1° | ||||||||
| Messung von Oberschwingung | Frequenzbereich (Grundschwingung) | 10 Hz bis 1 kHz | ||||||||
| Obergrenze der Oberschwingungsanalyse | 5. bis 50. | |||||||||
| FFT-Datenlänge | 4096 | |||||||||
| Messgrößen | Rms-Spannung und -Strom, Phasenwinkel, THD | |||||||||
| Empfohlener Kalibrierungszeitraum | 1 Jahr | |||||||||
* 1 Bei einer Umgebungstemperatur von 23 °C ±5 °C. * 2 Bei 10 % bis 100 % des maximalen Nennstroms, Sinuswelle. * 3 Impulshöhe der Sinuswelle * 4 Bei einem Messwert von 0 bis kleiner 100 W beträgt die Auflösung 0,1 W. * 5 Bei einem Leistungsfaktor 1. *6 Bei einem Messwert von 0 bis kleiner 100 VA beträgt die Auflösung 0,1 VA.
Allgemein
| Modell | Einphasiger Ausgang | Einphasiges/Dreiphasiges umschaltbares Modell | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| PCR1000WEA | PCR2000WEA | PCR3000WEA2 | PCR6000WEA2 | PCR12000WEA2 | PCR18000WEA2 | PCR24000WEA2 | PCR30000WEA2 | PCR36000WEA2 | ||
| PCR6000WEA2R | PCR12000WEA2R | PCR18000WEA2R | PCR24000WEA2R | PCR30000WEA2R | PCR36000WEA2R | |||||
| Isolationswiderstand | Zwischen Eingang und Gehäuse, Ausgang und Gehäuse, Eingang und Ausgang | 500 Volt Gleichstrom, 10 MΩ oder mehr | ||||||||
| Spannungsfestigkeit | Zwischen Eingang und Gehäuse, Ausgang und Gehäuse, Eingang und Ausgang | 1500 Volt Wechselstrom/2150 Volt Gleichstrom, 1 Minute | ||||||||
| Elektromagnetische Verträglichkeit (EMV) *1 *2 | Erfüllt die Anforderungen der folgenden Richtlinie und Normen. EMV-Richtlinie 2014/30/EU EN 61326-1 (Klasse A*3), EN 55011 (Klasse A*3, Gruppe 1*4), EN 61000-3-2*5, EN 61000-3-3*5 Anwendbar unter den folgenden Bedingungen Die maximale Länge aller an das Produkt angeschlossenen Kabel und Leitungen dürfen nicht länger als 3 m sein. | Erfüllt die Anforderungen der folgenden Richtlinie und Normen. EMV-Richtlinie 2014/30/EU EN 61326-1 (Klasse A*3), EN 55011 (Klasse A*3, Gruppe 1*4), Anwendbar unter den folgenden Bedingungen Die maximale Länge aller an das Produkt angeschlossenen Kabel und Leitungen dürfen nicht länger als 3 m sein. | ||||||||
| Sicherheit *1 | Erfüllt die Anforderungen der folgenden Richtlinie und Normen. Niederspannungsrichtlinie 2014/35/EU*2, EN 61010-1 (Klasse I*6, Verschmutzungsgrad 2*7), UL 61010-1*8, CAN / CSA -C 22.2 NO.61010-1*8 | |||||||||
| Umweltbedingungen | Betriebsumgebung | Gebrauch in Innenräumen, Überspannungskategorie II | ||||||||
| Betriebstemperaturbereich | 0 °C bis +50 °C | |||||||||
| Lagertemperaturbereich | -10 °C bis +60 °C | |||||||||
| Luftfeuchtigkeit bei Betrieb | 20 % r.F. bis 80 % r.F. (keine Kondensation) | |||||||||
| Luftfeuchtigkeit für Lagerung | unter 90 % r.F. (keine Kondensation) | |||||||||
| Höhenlage | Bis zu 2000 m | |||||||||
| Gewicht | Modelle ohne Regenerationsfunktion | 18 kg(39,7 lb) 21 kg(46,3 lb)*8 | 21 kg(46,3 lb) 24 kg(52,9 lb)*8 | 25 kg(55.12 Ib) 28 kg(61,7 lb)*8 | 43 kg(94,8 lb) | 66 kg(145,5 lb) | 120 kg(264,6 lb) | 130 kg (286,60 lbs) | 160 kg (352,74 lbs) | 180 kg(396,8 lb) |
| 200-V-Eingangsmodell mit Regenerationsfunktion | – | – | – | 43 kg(94,8 lb) | 67 kg(147,7 lb) | 120 kg(264,6 lb) | 130 kg (286,60 lbs) | 160 kg (352,74 lbs) | 180 kg(396,8 lb) | |
| 400-V-Eingangsmodell mit Regenerationsfunktion | – | – | – | 46 kg(101,4 lb) | 70 kg(154,3 lb) | 120 kg(264,6 lb) | 140 kg(308,6 lb) | 170 kg(374,8 lb) | 180 kg(396,8 lb) | |
| Eingangsanschluss | M6 | M5 | 3P3W-Eingangsmodell: M8 3P4W-Eingangsmodell: M5 | |||||||
| Ausgangsanschluss | M6 | M5 | M6 | M8 | ||||||
| Zubehör | Kabelbinder (4 Stk.), Anschluss für externe Steuerung (DIGITAL E/A) (1 Stk.), Warnschild für schweres Objekt (1 Stk.), Installationshandbuch (1 Exemplar), Kurzanleitung (1 Blatt), CD-ROM (1 CD), Sicherheitsinformationen (1 Exemplar), China RoHS-Blatt (1 Blatt) | |||||||||
*1 Betrifft nicht speziell bestellte oder modifizierte Produkte. *2 Nur bei Modellen mit CE/UKCA-Kennzeichnung auf dem Panel. *3 Das ist ein Gerät der Klasse A. Dieses Produkt ist für den Einsatz in einer industriellen Umgebung bestimmt. Das Produkt kann beim Betrieb in Wohngebieten Störungen verursachen. Solch eine Anwendung ist zu vermeiden, es sei denn, der Benutzer trifft besondere Maßnahmen zur Verringerung elektromagnetischer Emissionen, um Störungen des Empfangs von Radiound Fernsehsendungen zu verhindern. *4 Das ist ein Gerät der Gruppe 1. Dieses Produkt erzeugt und/oder verwendet nicht absichtlich Hochfrequenzenergie in Form von elektromagnetischer Strahlung, induktiver und/oder kapazitiver Kopplung für die Materialbearbeitung oder für Inspektions-/Analysezwecken. *5 Gilt nicht für PCR6000WEA2R. *6 Das ist ein der Gerät der Klasse I. Erden Sie unbedingt den Schutzleiteranschluss dieses Produkts. Die Sicherheit des Produkts kann nur dann gewährleistet werden, wenn das Produkt ordnungsgemäß geerdet ist. *7 Verschmutzungen mit Fremdstoffen (fest, flüssig oder gasförmig) können eine Verringerung der dielektrischen Festigkeit oder des Oberflächenwiderstandes bewirken. Beim Verschmutzungsgrad 2 handelt es sich um eine nicht leitfähige Verschmutzung, wobei gelegentlich eine zeitweilige Leitfähigkeit durch Kondensation auftreten kann. *8 Nur bei Modellen mit cTUVus-Kennzeichnung auf dem Panel.
Einstellung der Ausgangsimpedanz
| Modell | Einphasiger Ausgang | Einphasiges/Dreiphasiges umschaltbares Modell | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| PCR1000WEA | PCR2000WEA | PCR3000WEA2 | PCR6000WEA2 | PCR12000WEA2 | PCR18000WEA2 | PCR24000WEA2 | PCR30000WEA2 | PCR36000WEA2 | ||
| PCR6000WEA2R | PCR12000WEA2R | PCR18000WEA2R | PCR24000WEA2R | PCR30000WEA2R | PCR36000WEA2R | |||||
| L-Bereich | 1P | 0 Ω bis 2000 mΩ | 0 Ω bis 1000 m Ω | 0 Ω bis 667 mΩ | 0 Ω bis 333 mΩ | 0 Ω bis 167 m Ω | 0 Ω bis 111 m Ω | 0 Ω bis 83 m Ω | 0 Ω bis 67 m Ω | 0 Ω bis 56 m Ω |
| 1P3W 3P | – | – | 0 Ω bis 2000 mΩ | 0 Ω bis 1000 m Ω | 0 Ω bis 500 m Ω | 0 Ω bis 333 m Ω | 0 Ω bis 250 m Ω | 0 Ω bis 200 m Ω | 0 Ω bis 167 m Ω | |
| H-Bereich | 1P | 0 Ω bis 8000 m Ω | 0 Ω bis 4000 m Ω | 0 Ω bis 2667 m Ω | 0 Ω bis 1333 m Ω | 0 Ω bis 667 m Ω | 0 Ω bis 444 m Ω | 0 Ω bis 333 m Ω | 0 Ω bis 267 m Ω | 0 Ω bis 222 m Ω |
| 1P3W 3P | – | – | 0 Ω bis 8000 m Ω | 0 Ω bis 4000 m Ω | 0 Ω bis 2000 mΩ | 0 Ω bis 1333 m Ω | 0 Ω bis 1000 m Ω | 0 Ω bis 800 m Ω | 0 Ω bis 667 m Ω | |
Einstellung der Ausgangsimpedanz – Reaktanz-Komponente (Reaktion: SCHNELL)
| Modell | Einphasiger Ausgang | Einphasiges/Dreiphasiges umschaltbares Modell | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| PCR1000WEA | PCR2000WEA | PCR3000WEA2 | PCR6000WEA2 | PCR12000WEA2 | PCR18000WEA2 | PCR24000WEA2 | PCR30000WEA2 | PCR36000WEA2 | ||
| PCR6000WEA2R | PCR12000WEA2R | PCR18000WEA2R | PCR24000WEA2R | PCR30000WEA2R | PCR36000WEA2R | |||||
| L-Bereich | 1P | 40 μH bis 2000 μH | 20 μH bis 1000 μH | 13 μH bis 667 μH | 7 μH bis 333 μH | 3 μH bis 167 μH | 2 μH bis 111 μH | 2 μH bis 83 μH | 1 μH bis 67 μH | 1 μH bis 56 μH |
| 1P3W 3P | – | – | 40 μH bis 2000 μH | 20 μH bis 1000 μH | 10 μH bis 500 μH | 7 μH bis 333 μH | 5 μH bis 250 μH | 4 μH bis 200 μH | 3 μH bis 167 μH | |
| H-Bereich | 1P | 160 μH bis 8000 μH | 80 μH bis 4000 μH | 53 μH bis 2667 μH | 27 μH bis 1333 μH | 13 μH bis 667 μH | 9 μH bis 444 μH | 7 μH bis 333 μH | 5 μH bis 267 μH | 4 μH bis 222 μH |
| 1P3W 3P | – | – | 160 μH bis 8000 μH | 80 μH bis 4000 μH | 40 μH bis 2000 μH | 27 μH bis 1333 μH | 20 μH bis 1000 μH | 16 μH bis 800 μH | 13 μH bis 667 μH | |
Einstellung der Ausgangsimpedanz – Reaktanz-Komponente (Reaktion: MED)
| Modell | Einphasiger Ausgang | Einphasiges/Dreiphasiges umschaltbares Modell | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| PCR1000WEA | PCR2000WEA | PCR3000WEA2 | PCR6000WEA2 | PCR12000WEA2 | PCR18000WEA2 | PCR24000WEA2 | PCR30000WEA2 | PCR36000WEA2 | ||
| PCR6000WEA2R | PCR12000WEA2R | PCR18000WEA2R | PCR24000WEA2R | PCR30000WEA2R | PCR36000WEA2R | |||||
| L-Bereich | 1P | 80 μH bis 2000 μH | 40 μH bis 1000 μH | 27 μH bis 667 μH | 13 μH bis 333 μH | 7 μH bis 167 μH | 4 μH bis 111 μH | 3 μH bis 83 μH | 3 μH bis 67 μH | 2 μH bis 56 μH |
| 1P3W 3P | – | – | 80 μH bis 2000 μH | 40 μH bis 1000 μH | 20 μH bis 500 μH | 13 μH bis 333 μH | 10 μH bis 250 μH | 8 μH bis 200 μH | 7 μH bis 167 μH | |
| H-Bereich | 1P | 320 μH bis 8000 μH | 160 μH bis 4000 μH | 107 μH bis 2667 μH | 53 μH bis 1333 μH | 27 μH bis 667 μH | 18 μH bis 444 μH | 13 μH bis 333 μH | 11 μH bis 267 μH | 9 μH bis 222 μH |
| 1P3W 3P | – | – | 320 μH bis 8000 μH | 160 μH bis 4000 μH | 80 μH bis 2000 μH | 53 μH bis 1333 μH | 40 μH bis 1000 μH | 32 μH bis 800 μH | 27 μH bis 667 μH | |
Einstellung der Ausgangsimpedanz – Reaktanz-Komponente (Reaktion: LANGSAM)
| Modell | Einphasiger Ausgang | Einphasiges/Dreiphasiges umschaltbares Modell | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| PCR1000WEA | PCR2000WEA | PCR3000WEA2 | PCR6000WEA2 | PCR12000WEA2 | PCR18000WEA2 | PCR24000WEA2 | PCR30000WEA2 | PCR36000WEA2 | ||
| PCR6000WEA2R | PCR12000WEA2R | PCR18000WEA2R | PCR24000WEA2R | PCR30000WEA2R | PCR36000WEA2R | |||||
| L-Bereich | 1P | 240 μH bis 2000 μH | 120 μH bis 1000 μH | 80 μH bis 667 μH | 40 μH bis 333 μH | 20 μH bis 167 μH | 13 μH bis 111 μH | 10 μH bis 83 μH | 8 μH bis 67 μH | 7 μH bis 56 μH |
| 1P3W 3P | – | – | 240 μH bis 2000 μH | 120 μH bis 1000 μH | 60 μH bis 500 μH | 40 μH bis 333 μH | 30 μH bis 250 μH | 24 μH bis 200 μH | 20 μH bis 167 μH | |
| H-Bereich | 1P | 960 μH bis 8000 μH | 480 μH bis 4000 μH | 320 μH bis 2667 μH | 160 μH bis 1333 μH | 80 μH bis 667 μH | 53 μH bis 444 μH | 40 μH bis 333 μH | 32 μH bis 267 μH | 27 μH bis 222 μH |
| 1P3W 3P | – | – | 960 μH bis 8000 μH | 480 μH bis 4000 μH | 240 μH bis 2000 μH | 160 μH bis 1333 μH | 120 μH bis 1000 μH | 96 μH bis 800 μH | 80 μH bis 667 μH | |
Grenzwerte und Schutzfunktionen (allgemeine Bestimmungen)
| Einstellbereich | Auflösung einstellen | |||
|---|---|---|---|---|
| Spannungsschutz | Obergrenze der AC-Spannung Untergrenze der AC-Spannung | 0,0 V bis 322,0 V | 0,1 V | |
| Obergrenze der DC-Spannung Untergrenze der DC-Spannung | -455 V bis 455 V | 0,1 V | ||
| Überspannungsschutz (OVP) | Rms-Wert | 14,0 V bis 500,5 V | 0,1 V | |
| Positiver Höchstwert Negativer Höchstwert | 14,0 V bis 500,5 V -500,5 V bis -14,0 V | 0,1 V | ||
| Überspannungsschutz für Leistungsmodule | Feststehend | – | ||
| Unterspannungsschutz (UVP) | 0,0 V bis 500,5 V | 0,1 V | ||
| Frequenzschutz | Frequenz-Obergrenze Frequenz-Untergrenze | 1 Hz bis 5000 Hz 500 Hz LMT-Modell: 1 Hz bis 500 Hz (Dreiphasiger Ausgang) | 0,01 Hz (1,00 Hz bis 100,0 Hz) 0,1 Hz (100,0 Hz bis 1000 Hz) 1 Hz (1000 Hz bis 5000 Hz) | |
| Stromschutz | Stromgrenze *1 | Maximaler Ausgangsstrom × 0,1 bis maximaler Ausgangsstrom × 1,1 | 0,01 A (0,35 A bis 100,0 A) 0,1 A (100,0 A bis 1000 A) | |
| Positive Spitzenstromgrenze Negative Spitzenstromgrenze *2 | Maximaler Ausgangsstrom × 0,1 bis maximaler Ausgangsstrom × 4,2 | |||
| Überhitzungsschutz | Überhitzungsschutz für Leistungsmodule | Feststehend | – | |
| Lüfter-Fehler | Feststehend | – | ||
| Überlastungsschutz | Nennstrom oder Stromgrenze | Auflösung der Stromgrenze | ||
| Unabhängige Betriebserkennung | Feststehend | – | ||
| Erkennung von Abtastfehlern | ±(10 % +10 V) bezogen auf die Ausgangs- Anschlussspannung | – | ||
*1 Der tatsächlich lieferbare Strom ist das 1,1-Fache des Nennstroms oder der Stromgrenze, je nachdem, welcher Wert kleiner ist. *2 Der tatsächlich lieferbare Strom ist der Maximalstrom oder die Stromgrenze, je nachdem, welcher Wert kleiner ist.
Kommunikationsschnittstelle (Allgemeine Bestimmungen)
| USB | Entspricht den USB 2.0-Spezifikationen; Datenrate: 480 MBit/s (Highspeed), Buchse Typ B, eigene Stromversorgung, Entspricht den Vorgaben der USBTMC-USB488-Geräteklasse. |
|---|---|
| LAN | IEEE802.3, 100Base-TX Ethernet LXI Rev.1.5 2016 (Erweiterte Funktionen: VXI-11, HiSLIP, IPv6), Datenrate: 100 MBit/s (Auto-Negotiation, Fullspeed) AUTO MDIX-Funktion IPv4, RJ45-Anschluss, Kategorie 5, gerades Kabel Erfüllt die SCPI-Vorgabe 1999.0 |
| RS232C | Entspricht den EIA232D-Vorgaben, asynchroner Vollduplex, D-SUB 9-poliger Anschluss (männlich), Crossover-Kabel (Nullmodem), 9600Bit/s/19200Bit/s/38400Bit/s/57600Bit/s/115200Bit/s |
| GPIB(Option) | Entspricht IEEE Std 488.1-1987 SH1, AH1, T8, L4, SR0, RL0, PP0, DC0, DT0, C0, E1 24-poliger Stecker (Buchse) |
Aufstellung
-
PCR-WEA2R Serie
2,900,000円 – 15,900,000円 Ausführung wählen
PCR-WEA2R Serie
Ultrakompakte AC/DC-Stromversorgung (CV/CF)Kompakte Größe: 6 kVA in 6U (PCR6000WEA2/ PCR6000WEA2R) Bis zu 36 kVA in einer einzigen Einheit AC-Ausgang *1: Einphasig/Einphasig, dreiadrig/Dreiphasig DC-Ausgang: +/-, 100 % der Nennleistung Mit Rückspeisefunktion. Nur für dreiphasige 200 V und dreiphasige 400 V Eingangsmodelle mit [R] in der Modellbezeichnung. Nur Rückspeisung vor Ort. Kombinierbarer Parallelbetrieb bis 144 kVA.Eine Einrichtung des gleichen Modells ist nicht erforderlich.*2 Flexible digitale Schnittstelle: LAN (LXI), USB, RS232C,GPIB (optional) Funktion zur Simulation von Stromleitungsstörung Funktion der Sequenz Externe analoge, digitale Steuerungsfunktion (Standard) Energiesparfunktion Ausgangsfrequenz bis zu 5 kHz Ausgangsleistung: AC 0 bis 320 Vrms, DC 0 bis ±452 V *1 Bei 3 kVA oder mehr kann der Multi-Typ zwischen einphasigem, einphasigem 3-adrigen - und dreiphasigemAusgang (PCR-WEA2) umschalten.*2 Parallelbetrieb ist mit maximal vier... -
PCR-WEA/WEA2-Serie
720,000円 – 15,900,000円 Ausführung wählenPCR-WEA/WEA2-Serie
Ultrakompakte AC/DC-Stromversorgung (CV/CF)Kompakte Größe: 6 kVA in 6U (PCR6000WEA2/ PCR6000WEA2R) Bis zu 36 kVA in einer einzigen Einheit AC-Ausgang *1: Einphasig/Einphasig, dreiadrig/Dreiphasig DC-Ausgang: +/-, 100 % der Nennleistung Klicken Sie hier für Modelle mit Regenerationsfunktion. Erweiterbar bis dreiphasig 540 kVA※2 Flexible digitale Schnittstelle: LAN (LXI), USB, RS232C,GPIB (optional) Funktion zur Simulation von Stromleitungsstörung Sequenz-Funktion Externe analoge, digitale Steuerungsfunktion (Standard) Energiesparfunktion Ausgangsfrequenz bis zu 5 kHz Ausgangsleistung: AC 0 bis 320 Vrms, DC 0 bis ±452 V *1 Bei 3 kVA oder mehr kann der Multi-Typ zwischen einphasigem, einphasigem 3-adrigen – und dreiphasigemAusgang (PCR-WEA2) umschalten.*2 Bitte wenden Sie sich an uns, wenn Sie mehr als 4 Geräte parallel betreiben möchten.
Äußeres Design
PCR1000WEA/2000WEA/3000WEA2
PCR12000WEA2
Optionen
Stromversorgungskabel
Für PCR6000WEA2R (Dreiphasiger, dreiadriger 200 V/400 V Eingang) / PCR12000WEA2R (Dreiphasiger, dreiadriger 400 V Eingang)
-
AC5.5-1P3M-M5C-4S
20,000円 （税込：22,000円） In den WarenkorbAC5.5-1P3M-M5C-4S
Input power cable4 single-core cablesLength : 3mNominal cross sectional area : 5.5mm²Input terminal : M5
Für PCR12000WEA2R (Dreiphasiger, dreiadriger 200 V Eingang)
-
AC14-1P3M-M5C-4S
20,000円 （税込：22,000円） In den WarenkorbAC14-1P3M-M5C-4S
EingangsnetzkabelEinzelner Kern: 4 Stück.Länge: 3 m.Nennquerschnittsfläche: 14 m㎡Eingangsklemme: M5
Für PCR18000WEA2R (Dreiphasiger, dreiadriger 200 V Eingang) / PCR30000WEA2R/36000WEA2R (Dreiphasiger, dreiadriger 400 V Eingang)
-
AC22-1P3M-M8C-4S
30,000円 （税込：33,000円） In den WarenkorbAC22-1P3M-M8C-4S
EingangsnetzkabelEinzelner Kern: 4 Stück.Länge: 3 m.Nennquerschnittsfläche:22m㎡Eingangsklemme: M8
Für PCR18000WEA2R (Dreiphasiger, vieradriger 400 V Eingang)
-
AC8-1P3M-M8C-4S
30,000円 （税込：33,000円） In den WarenkorbAC8-1P3M-M8C-4S
EingangsnetzkabelFür PCR18000WEA2R (dreiphasiger 3-Leiter-Eingang 400 V)
Für PCR24000WEA2R (Dreiphasiger, dreiadriger 200 V Eingang)
-
AC38-1P3M-M8C-4S
35,000円 （税込：38,500円） In den WarenkorbAC38-1P3M-M8C-4S
EingangsnetzkabelEinzelner Kern: 4 Stück.Länge: 3 m.Nennquerschnittsfläche:38m㎡Eingangsklemme: M8
Für PCR24000WEA2R (Dreiphasiger, dreiadriger 400 V Eingang)
-
AC14-1P3M-M8C-4S
35,000円 （税込：38,500円） In den WarenkorbAC14-1P3M-M8C-4S
EingangsnetzkabelFür PCR24000WEA2R (dreiphasiger 3-Leiter-Eingang 400 V)
Für PCR30000WEA2R/36000WEA2R (Dreiphasiger, dreiadriger 200 V Eingang)
-
AC60-1P3M-M8C-4S
120,000円 （税込：132,000円） In den WarenkorbAC60-1P3M-M8C-4S
EingangsnetzkabelEinzelner Kern: 4 Stück.Länge: 3 m.Nennquerschnittsfläche: 60m㎡Eingangsklemme: M8

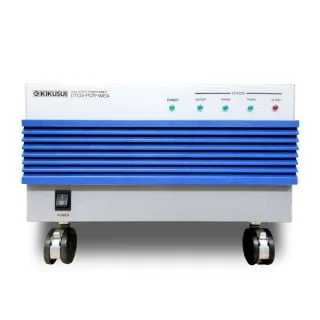

6 kVA einphasiger/dreiphasiger Ausgangstransformator
Dieses Gerät ist für die Durchführung von Hochspannungstests an Avionikgeräten konzipiert. Es verfügt über einen eingebauten Aufwärtstransformator und ist in der Lage, anormale DO-160-Tests mit 360 V durchzuführen.
-
OT03-PCR-WEA
1,100,000円 （税込：1,210,000円） In den WarenkorbOT03-PCR-WEA
Dieses Gerät ist für die Durchführung von Hochspannungsprüfungen an Avionikgeräten vorgesehen.Es ist ein Aufwärtstransformator eingebaut, der es ermöglicht, das DO-160 für den DO-160 Anomalietest von 360 V zu verwenden. Maximale Ausgangsspannung 440 Vrms Eingangsspannungsbereich: 100 V bis 320 Vrms. Spannungswandelverhältnis: Eingang [1] : Ausgang[1 .34] Frequenzbereich: 45 Hz bis 1200 Hz. THRU-Modus inbegriffen: Ermöglicht die Durchführung von Hochspannungs- und normalen Prüfungen ohne erneutes Anschließen. Standardanzahl der parallel geschalteten Geräte 2 Geräte (12 kVA) *Bitte fragen Sie uns, wenn die Anzahl 2 Geräte überschreitet. Neben der Softwaresteuerung können auch die in der PCR-WEA-Serie verwendeten digitalen E/A-Ports ohne Modifikation verwendet werden. Spannungsmessfunktion installiert: Zusätzlich zur Messklemme am Hauptgerät kann die Spannungskompensationsfunktion des SD-012 genutzt werden, um einen stabilen 360-V-Ausgang auch im 800-Hz-Bereich...
Externer Steueranschluss

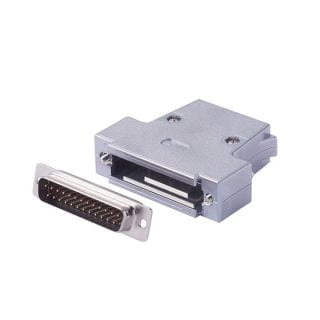

für DIGITAL E/A
-
OP01-PCR-WE
5,000円 （税込：5,500円） In den WarenkorbOP01-PCR-WE
Anschluss für externe SteuerungAnschluss für externe SteuerungFür DIGITALE E/A

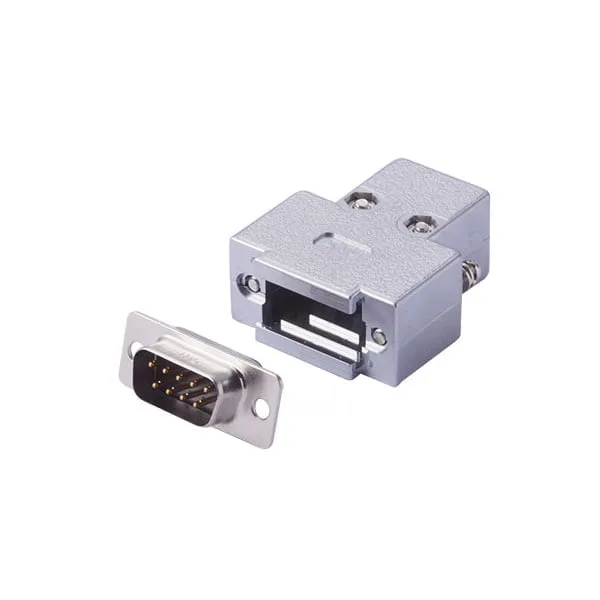

für ANALOG E/A
-
OP02-PCR-WE
4,000円 （税込：4,400円） In den WarenkorbOP02-PCR-WE
Anschluss für externe SteuerungAnschluss für externe SteuerungFür ANALOG E/A
Parallelbetriebs-Kabel
Länge: 1 m.
-
PC01-PCR-WE
25,000円 （税込：27,500円） In den WarenkorbPC01-PCR-WE
Parallelbetriebs-KabelParallelbetriebskabel Länge: 1 m.
Power-Sync-Kabel
Länge: 1 m.
-
LC01-PCR-LE
2,500円 （税込：2,750円） In den WarenkorbLC01-PCR-LE
Verriegelungskabel für die StromversorgungStromverriegelungskabel, 1 m. Mehrere Geräte der PCR-LE-Serie können gemeinsam ein- und ausgeschaltet werden.
GPIB-Schnittstellenkarten
-
IB07-PCR-WE
40,000円 （税込：44,000円） In den WarenkorbIB07-PCR-WE
GPIB-Schnittstelle

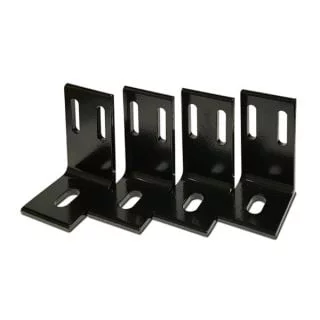

Basis-Haltewinkel
-
OP03-KRC
40,000円 （税込：44,000円） In den WarenkorbOP03-KRC
Basis-HaltewinkelOptionales Zubehör für dekorative Gestelle (Serie KRC)
Gestell-Montagehalterung
PCR6000WEA2(R)
-
KRB300
21,000円 （税込：23,100円） In den WarenkorbKRB300
Die Halterung kann verwendet werden, um Modelle mit einer Breite von 1 (1/1) Rack direkt im Rack zu installieren. -
KRB6
18,000円 （税込：19,800円） In den WarenkorbKRB6
Die Halterung kann verwendet werden, um Modelle mit einer Breite von 1 (1/1) Rack direkt im Rack zu installieren.
PCR12000WEA2(R)
-
KRB400-PCR-LE
23,000円 （税込：25,300円） In den WarenkorbKRB400-PCR-LE
Die Halterung kann verwendet werden, um Modelle mit einer Breite von 1 (1/1) Rack direkt im Rack zu installieren. -
KRB9
21,000円 （税込：23,100円） In den WarenkorbKRB9
Die Halterung kann verwendet werden, um Modelle mit einer Breite von 1 (1/1) Rack direkt im Rack zu installieren.
Ausgangs-Anschlusskasten
● 2 Produktreihen hängen von der Ausgangsleistung ab: „Modell 6 kVA bis 18 kVA“ und „Modell 24 kVA bis 36 kVA“.
● Der Ausgangsanschluss „Einphasig“ oder „Einphasig, dreiadrig/Dreiphasig“ kann über am Gehäuse angebrachte Wahlschalter gewählt werden.
Ausgangs-Anschlusskasten (18 kVA)
Ausgangs-Anschlusskasten (36 kVA)
Software
-
Software für die Avionikprüfung
198,000円 （税込：217,800円） In den WarenkorbSoftware für die Avionikprüfung
SD012-PCR-LE/WEEinfache Einrichtung durch einfache Auswahl eines Standards aus der Bibliothek. Der Testinhalt kann bearbeitet und gespeichert werden, was für Entwicklungsevaluierungen nützlich ist, bei denen Randtests erforderlich sind. Die Funktion zur Meldung von Testbedingungen ermöglicht die Speicherung der Testhistorie. Die Fernsteuerung ist über LAN möglich. Kann in Kombination mit OT03-PCR-WEA für DO-160 Abnormalitätstest 360 V verwendet werden -
SD032-PCR-WE (Wavy for PCR-WE)
60,000円 （税込：66,000円） In den WarenkorbSD032-PCR-WE (Wavy for PCR-WE)
Ver.6.1.2 Einfache Erstellung und Bearbeitung von Testbedingungsdaten, die für Sequenzierungsvorgänge erforderlich sind Funktion zum Speichern von Testbedingungsdateien für die einfache Verwaltung von Bedingungen für Routinetests. Mit 'Ausführungsgraphen' können Sie den Fortschritt der Ausführungssequenz überprüfen. Eine intuitive Beobachtung der tatsächlichen Leistung ist mit dem 'Monitor-Diagramm' möglich. Erfasste Überwachungsdaten können als Testergebnisse gespeichert werden.
Herunterladen
