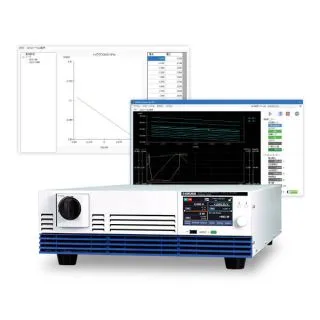

Bidirektionale DC-Stromversorgung mit hoher Kapazität (CV/CC)
Für fortschrittliche
PXB-Serie
elektrische Anwendungen
Ziel war die Schaffung eines fortschrittlichen technologiebezogenen
Bidirektionale Stromversorgung, die flexibel auf verschiedene „X“-Anforderungen reagieren kann.
Große Leistung von 20 kW in einem 3U-Gehäuse.
Es unterstützt nicht nur hohe Spannungen von 1500 V, sondern auch die Versorgung und Rückspeisung in beide Richtungen in einem einzigen Gerät.
Ermöglicht einen optimalen Betrieb in jeder Phase, einschließlich Forschung, Entwicklung und Produktion.

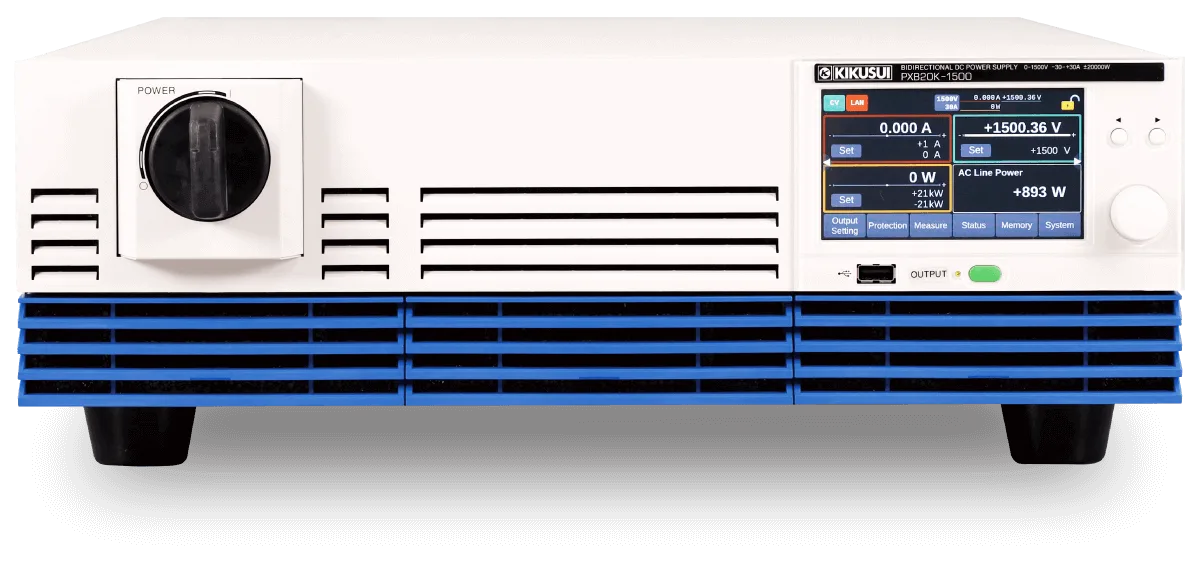

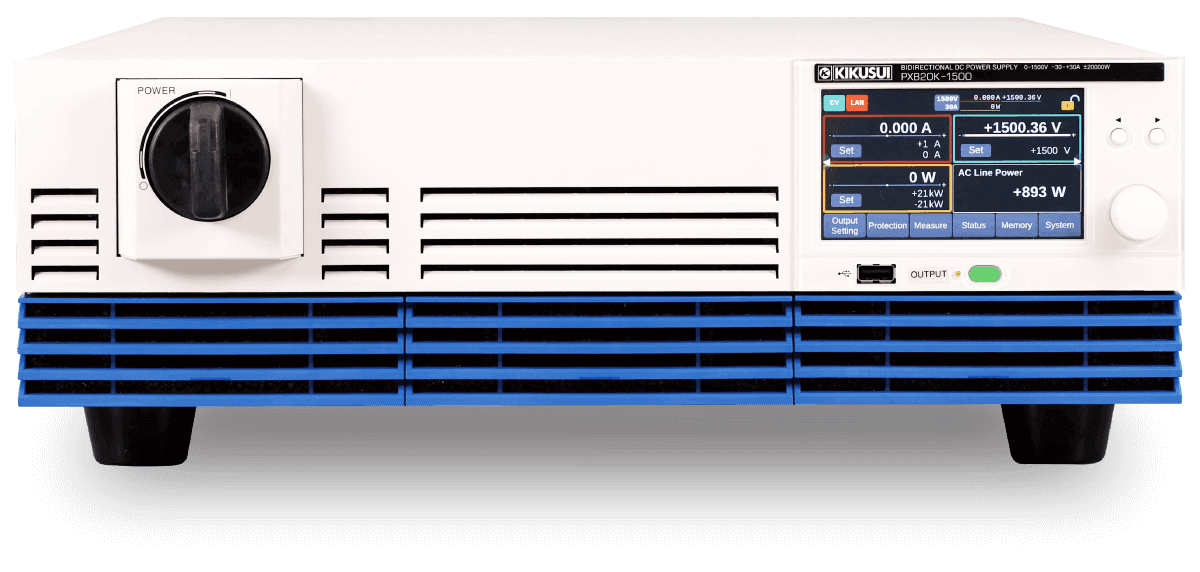

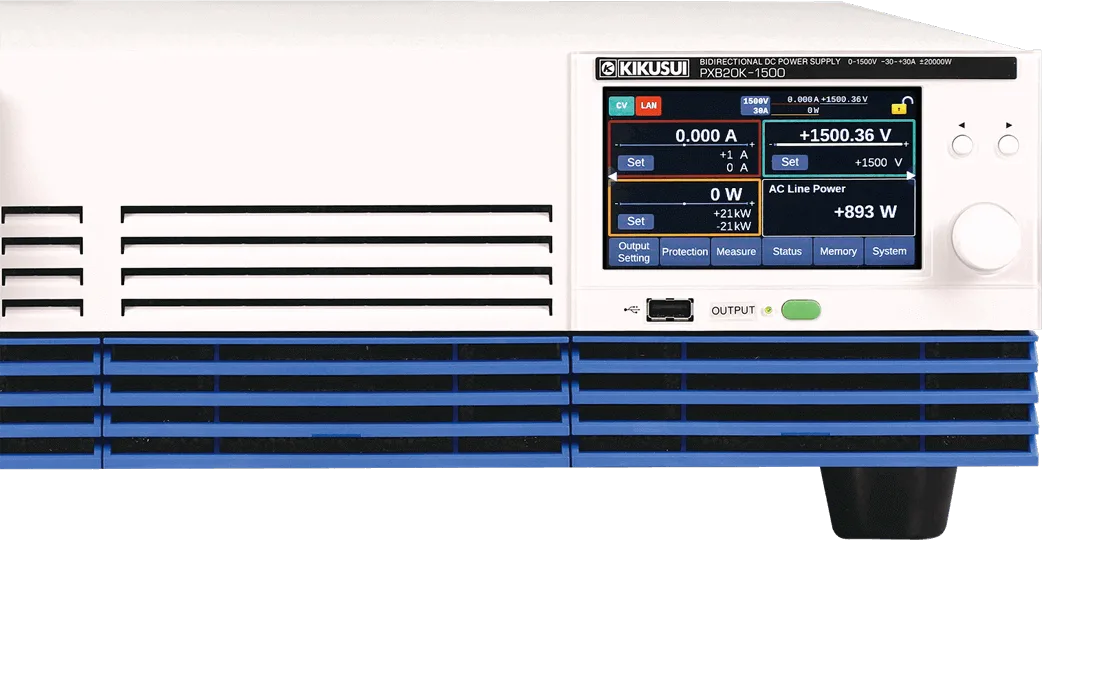

Bidirektionale DC-Stromversorgung mit hoher Kapazität PXB-Serie
Große Leistung von 20 kW in einem 3-HE-Gehäuse, das nicht nur in der Lage ist, hohe Spannungen von 1500 V zu bewältigen, sondern auch Leistung und Rückspeisung in einem einzigen Gerät zu verarbeiten.
Es bietet eine neue Testumgebung für elektrische und elektronische Geräte, die immer leistungsstärker werden. Darüber hinaus ist es mit einer Vielzahl von analogen, digitalen und Kommunikationsschnittstellen ausgestattet, die einen optimalen Betrieb in jeder Phase der Forschung, Entwicklung und Fertigung ermöglichen! Eine neue Generation von bidirektionalen Gleichstromversorgungen, die den Fortschritt der Spitzentechnologie unterstützen.
große Leistungsdichte
Hohe Leistung und kompakt
Maximal 20 kW Leistung im 3U-Format
bidirektionaler Ausgang
Leistung und Regeneration in einem einzigen Gerät.
Für die Prüfung von Anwendungen wie Wechselrichtern mit immer größeren Kapazitäten.
1500V
Unterstützt eine maximale Spannung von 1500 V
Auswählbarer Stromeingang
Die Eingangsspannung kann zwischen 200 V AC (dreiphasig) und 400 V AC (dreiphasig) gewählt werden. Die Ausgabe ist unabhängig von der Eingangsspannung mit maximaler Leistung möglich.
Leistung/Funktionen
*Klicken Sie auf den Artikel, um die Beschreibung zu öffnen.

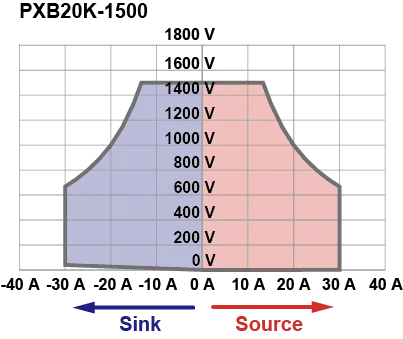

Ausgangsleistungsbereich 2- bis 3-fache Verhältnisleistung Betrieb
Stromversorgungen mit einem breiten Spektrum von Betriebsbereichen und Kombinationen von Spannungs- und Stromeinstellungen. Ist die Spannung des angeschlossenen Prüflings niedriger als die Spannungseinstellung der PXB-Serie, fließt Strom von der PXB-Serie zum Prüfling. Ist die Spannung des angeschlossenen Prüflings höher als die Spannungseinstellung der PXB-Serie, fließt Strom vom Prüfling zur PXB-Serie.
Schnelle Anstiegs- und Abfallzeiten
Es hat eine Anstiegs-/Abfallzeit von 10 ms, was mehrere zehnmal schneller ist als bei herkömmlichen Schaltnetzteilen. Dies ermöglicht Hochgeschwindigkeits-Tests mit Leistungsschwankungen, die mit Standard-Gleichstromnetzteilen nicht durchgeführt werden können.
Hochstabiler Betrieb, resistent gegen kapazitive Lasten
Er ist für einen hochstabilen Betrieb ohne Oszillation oder Überschwingen ausgelegt, selbst wenn eine Last mit einem großen kapazitiven Anteil angeschlossen ist.
Darüber hinaus können die Anstiegsgeschwindigkeit und das Ansprechverhalten an die Eigenschaften der angeschlossenen Last angepasst werden, wodurch Oszillation und Überschwingen reduziert werden.

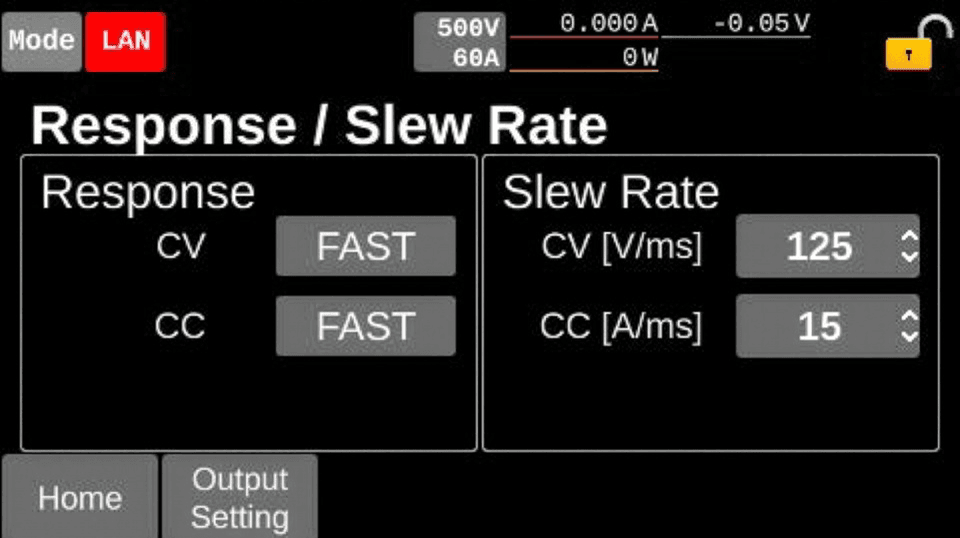

Optimiert für verschiedene Zwecke und Anwendungen, mit wählbaren Reaktionsgeschwindigkeiten
Je nach Prüfbedingungen und Lastspezifikationen variiert die erforderliche Ansprechgeschwindigkeit der Stromversorgungsgeräte; bei der PXB-Serie kann die Ansprechgeschwindigkeit der Stromversorgungsgeräte je nach Anwendung beliebig verändert werden.
Bis zu 25 Einheiten und 500 kW im Parallelbetrieb. ※
Bis zu 25 Einheiten (500 kW) können parallel angeschlossen werden, einschließlich der Master-Einheit. Die Verbindung ist ein Parallelbetrieb mit einer Steuerung, und das Bedienfeld der Master-Einheit kann das gesamte System steuern und anzeigen. Das Gerät verfügt über eine automatische Erkennungsfunktion, so dass keine komplizierten Einstellungen erforderlich sind und ein System mit großer Kapazität aufgebaut werden kann.
*Parallelbetrieb zwischen Modellen mit unterschiedlichen Eingangsspannungen ist möglich. *Bitte kontaktieren Sie uns, wenn Sie 10 oder mehr Geräte parallel betreiben möchten.
*Klicken Sie auf den Artikel, um die Beschreibung zu öffnen.
Sequenz-Funktion für fortgeschrittene Simulation
Vordefinierte Aktionen können kontinuierlich ausgeführt werden. Es können insgesamt 30 Programme und maximal 10.000 Schritte für alle Programme erstellt werden. Die im Speicher des Geräts gespeicherten Programme können über das Bedienfeld auf einen USB-Speicher exportiert werden.
Impulsfunktion/Vorzeichenfunktion
Es ist möglich, einen „Puls“-Betrieb einzustellen, bei dem die Bi-Level-Einstellung wiederholt ausgeführt wird, oder einen „Sinus“-Betrieb, bei dem der Strom sinusförmig variiert wird.
Regenerative Funktion (auf dem Gelände) trägt zur Kohlenstoffneutralität bei.
Bei der Rückspeisung von Strom aus Wechselrichtern oder Batterien in die Haupteinheit wird der Laststrom in wiederverwendbaren Strom umgewandelt und in das Wechselstromnetz zurückgespeist. Dies reduziert den Stromverbrauch und die Wärmeemissionen und trägt so zur Klimaneutralität bei.
*Regenerative Effizienz von 90% oder mehr (bei Nennlast in Typ)
* Die PXB-Serie ist für die Rückspeisung vor Ort konzipiert. Verwendung in einer Umgebung, in der die Leistung vor Ort größer ist als die Rückspeiseleistung.
Auswählbarer Stromeingang
Volle Ausgangsleistung bei der Nennleistung, unabhängig von der Eingangsspannung. Wählen Sie die 3-phasigen 3-adrigen 200-V- oder 400-V-Modelle aus. Keine Leistungsbegrenzung für beide Eingangsspannungen.

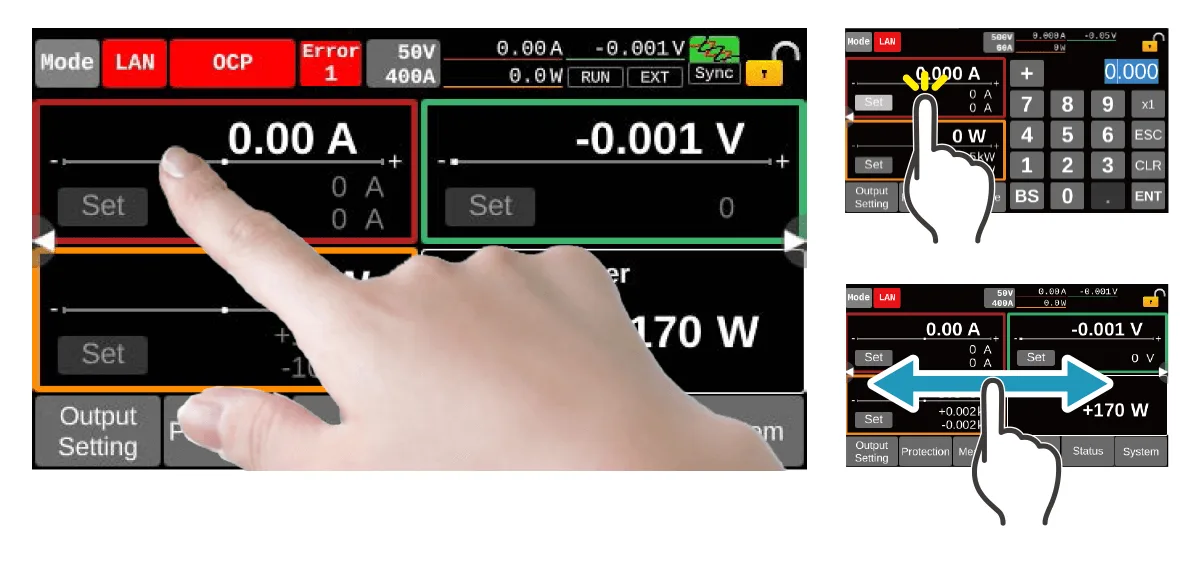

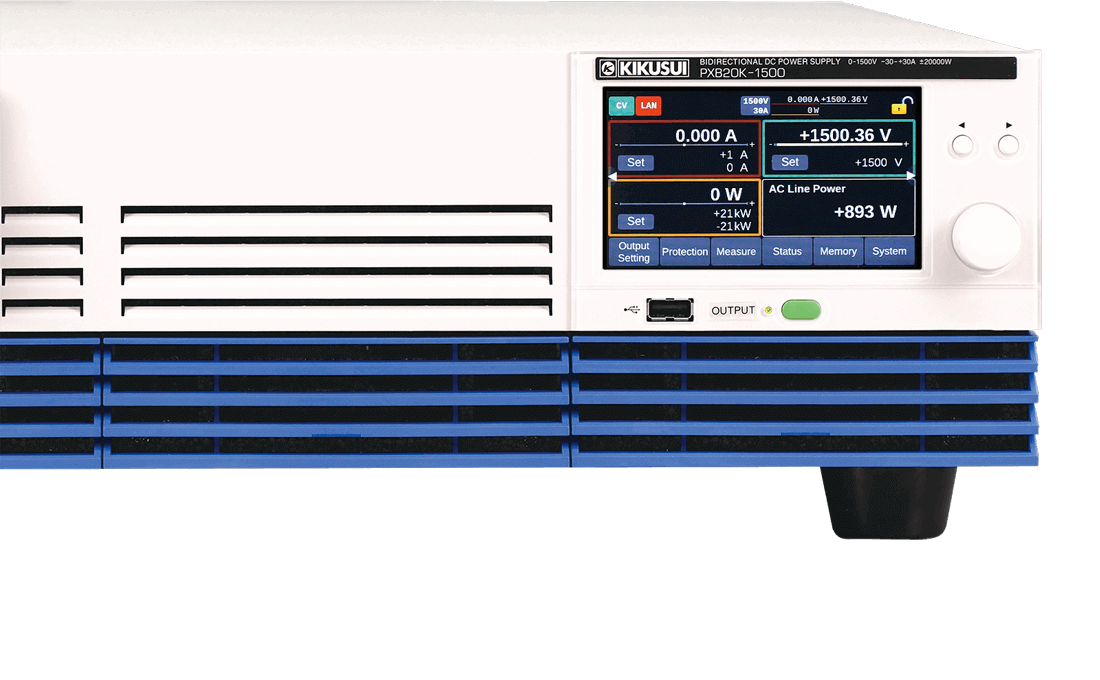

Mit einer Touchscreen-Anzeige ausgestattet
Durch Drücken oder Wischen mit dem Finger auf dem Display können Bildschirmelemente ausgewählt oder numerische Werte eingestellt werden. Das Display ist druckempfindlich und kann auch mit Handschuhen bedient werden.
Ausgangsleistungsbereich 2- bis 3-fache Verhältnisleistung Betrieb
Stromversorgungen mit einem breiten Spektrum von Betriebsbereichen und Kombinationen von Spannungs- und Stromeinstellungen. Ist die Spannung des angeschlossenen Prüflings niedriger als die Spannungseinstellung der PXB-Serie, fließt Strom von der PXB-Serie zum Prüfling. Ist die Spannung des angeschlossenen Prüflings höher als die Spannungseinstellung der PXB-Serie, fließt Strom vom Prüfling zur PXB-Serie.
Schnelle Anstiegs- und Abfallzeiten
Es hat eine Anstiegs-/Abfallzeit von 10 ms, was mehrere zehnmal schneller ist als bei herkömmlichen Schaltnetzteilen. Dies ermöglicht Hochgeschwindigkeits-Tests mit Leistungsschwankungen, die mit Standard-Gleichstromnetzteilen nicht durchgeführt werden können.
Hochstabiler Betrieb, resistent gegen kapazitive Lasten
Er ist für einen hochstabilen Betrieb ohne Oszillation oder Überschwingen ausgelegt, selbst wenn eine Last mit einem großen kapazitiven Anteil angeschlossen ist.
Darüber hinaus können die Anstiegsgeschwindigkeit und das Ansprechverhalten an die Eigenschaften der angeschlossenen Last angepasst werden, wodurch Oszillation und Überschwingen reduziert werden.

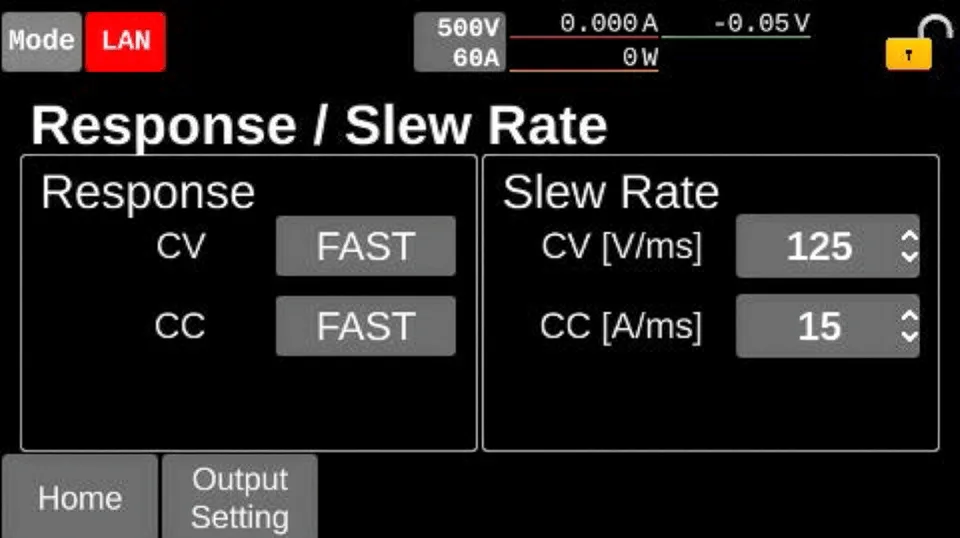

Optimiert für verschiedene Zwecke und Anwendungen, mit wählbaren Reaktionsgeschwindigkeiten
Je nach Prüfbedingungen und Lastspezifikationen variiert die erforderliche Ansprechgeschwindigkeit der Stromversorgungsgeräte; bei der PXB-Serie kann die Ansprechgeschwindigkeit der Stromversorgungsgeräte je nach Anwendung beliebig verändert werden.
Bis zu 25 Einheiten und 500 kW im Parallelbetrieb. ※
Bis zu 25 Einheiten (500 kW) können parallel angeschlossen werden, einschließlich der Master-Einheit. Die Verbindung ist ein Parallelbetrieb mit einer Steuerung, und das Bedienfeld der Master-Einheit kann das gesamte System steuern und anzeigen. Das Gerät verfügt über eine automatische Erkennungsfunktion, so dass keine komplizierten Einstellungen erforderlich sind und ein System mit großer Kapazität aufgebaut werden kann.
*Parallelbetrieb zwischen Modellen mit unterschiedlichen Eingangsspannungen ist möglich. *Bitte kontaktieren Sie uns, wenn Sie 10 oder mehr Geräte parallel betreiben möchten.
Sequenz-Funktion für fortgeschrittene Simulation
Vordefinierte Aktionen können kontinuierlich ausgeführt werden. Es können insgesamt 30 Programme und maximal 10.000 Schritte für alle Programme erstellt werden. Die im Speicher des Geräts gespeicherten Programme können über das Bedienfeld auf einen USB-Speicher exportiert werden.
Impulsfunktion/Vorzeichenfunktion
Es ist möglich, einen „Puls“-Betrieb einzustellen, bei dem die Bi-Level-Einstellung wiederholt ausgeführt wird, oder einen „Sinus“-Betrieb, bei dem der Strom sinusförmig variiert wird.
Regenerative Funktion (auf dem Gelände) trägt zur Kohlenstoffneutralität bei.
Bei der Rückspeisung von Wechselrichtern oder Batterien in die Haupteinheit wird der Laststrom in wiederverwendbaren Strom umgewandelt und an das Wechselstromnetz weitergeleitet. Dies reduziert den Stromverbrauch und die Wärmeemissionen und trägt so zur Klimaneutralität bei.
*Regenerative Effizienz von 90% oder mehr (bei Nennlast in Typ)
* Die PXB-Serie ist für die Rückspeisung vor Ort konzipiert. Verwendung in einer Umgebung, in der die Leistung vor Ort größer ist als die Rückspeiseleistung.
Auswählbarer Stromeingang
Volle Ausgangsleistung bei der Nennleistung, unabhängig von der Eingangsspannung. Wählen Sie die 3-phasigen 3-adrigen 200-V- oder 400-V-Modelle aus. Keine Leistungsbegrenzung für beide Eingangsspannungen.
Touchpanel-Display
Durch Drücken oder Wischen mit dem Finger auf dem Display können Bildschirmelemente ausgewählt oder numerische Werte eingestellt werden. Das Display ist druckempfindlich und kann auch mit Handschuhen bedient werden.
SEAM-Modus
SEAM-Modus, bei dem der Strom in beide Richtungen fließen kann, ohne dass sich der Spannungswert ändert. Geeignet für das Laden und Entladen von Akkus. Stromüber- und -unterschwinger, die beim Umschalten der Betriebsarten nach Lade-/Entladeübergängen auftreten können, können unterdrückt werden.

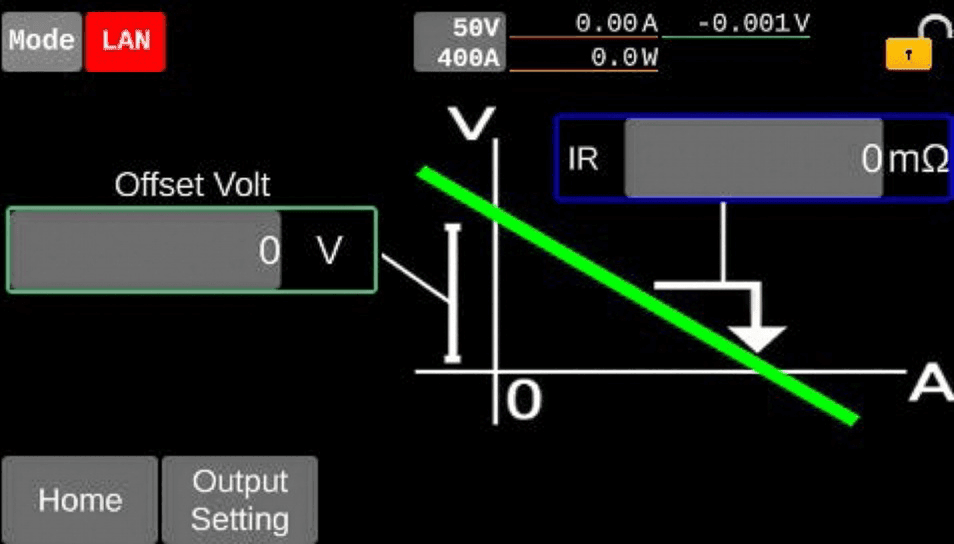

Variable Innenwiderstandsfunktion
Mit dieser Funktion kann der Wert der Ausgangsspannung entsprechend dem Wert des Ausgangsstroms bei konstanter Spannung auf der Grundlage des eingestellten Widerstandswerts geändert werden. Der Innenwiderstand von wiederaufladbaren Batterien und Kabelbäumen kann einfach simuliert werden.
| Bereich der Einstellungen | PXB20K-50 | 0 mΩ bis 63 mΩ |
|---|---|---|
| PXB20K-250 | 0 mΩ bis 1575 mΩ | |
| PXB20K-500 | 0 mΩ bis 5250 mΩ | |
| PXB20K-1000 | 0 mΩ bis 21000 mΩ | |
| PXB20K-1500 | 0 mΩ bis 63000 mΩ |

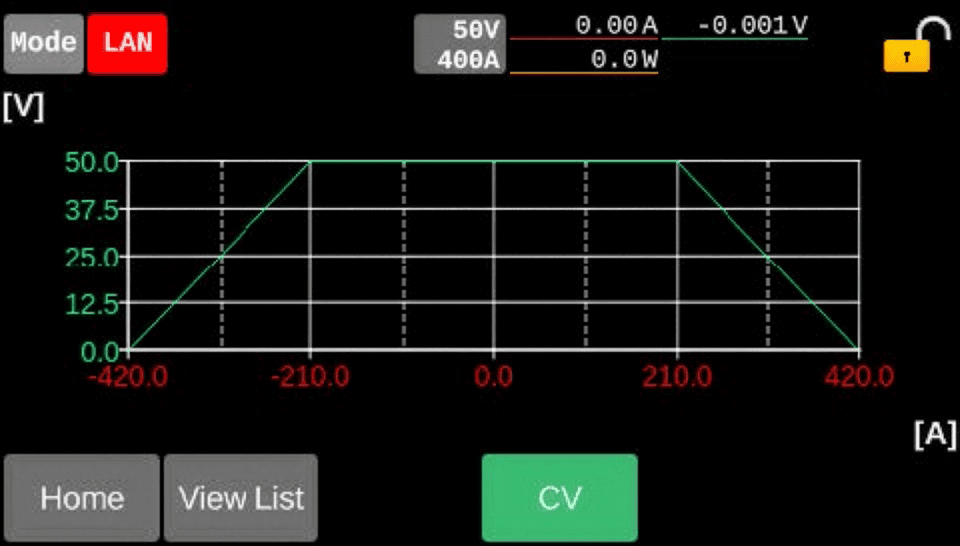

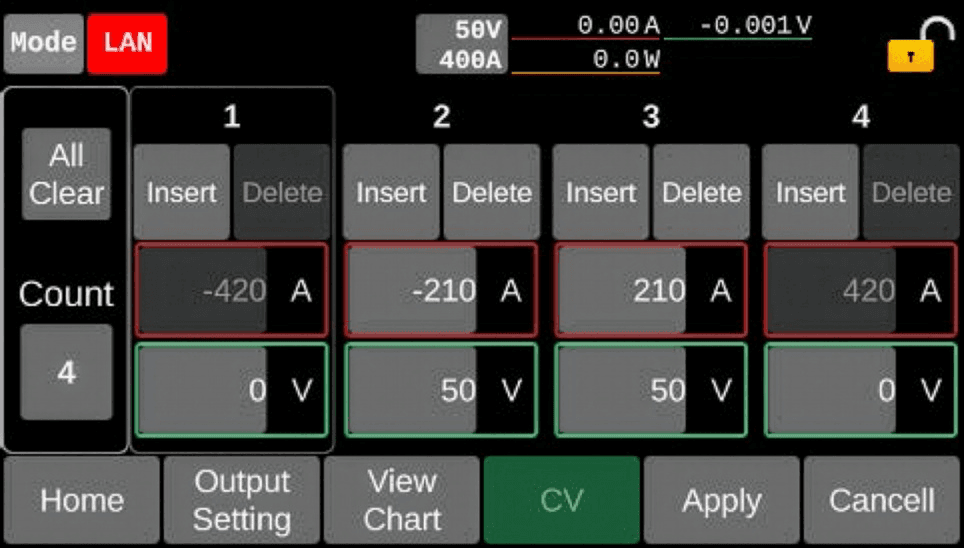

I-V-Charakteristikfunktion
Durch die Registrierung mehrerer beliebiger Punkte auf der I-U-Kennlinie können beliebige I-U-Kennlinien für jede CC- und CV-Betriebsart eingestellt werden. Da beliebige Punkte von 3 bis 100 registriert werden können, ist es möglich, I-U-Kennlinien von wiederaufladbaren Batterien usw. zu simulieren.
Zuverlässige und solide Leistung auch bei hohen Temperaturen
Robuste Leistung mit einem Betriebstemperaturbereich von 0°C bis 50°C. Das System kann auch in Umgebungen mit rauen Umgebungstemperaturen gut funktionieren, z. B. bei der Integration von Geräten (außer bei einigen Modellen).
Hinweis: Der PXB20K-50/PXB20K-250 ist von 0 °C bis +40 °C erhältlich.
Sicherheitsschutzfunktion
- OVP (Überspannungsschutz)
- UVP (Unterspannungsschutz)
- WDOG (Kommunikationsfehlerschutz)
- OPP (Überspannungsschutz)
- OCP (Überstromschutz)
- EXT LOW (Erkennung eines Alarms am externen Eingang)
Prioritätsbetriebsmodus
Es kann eingestellt werden, welche Betriebsart beim Einschalten des Ausgangs verwendet wird: konstante Spannung (CV), konstanter Strom (CC) oder konstante Leistung (CP). Ein Überschwingen kann verhindert werden, indem dem CC-Modus Vorrang eingeräumt wird, wenn eine Batterie oder ein Netzteil angeschlossen ist.
Externe Steuerungsfunktion
Der Anschluss EXT CONT auf der Rückseite kann zur Steuerung der PXB-Serie mit externen Geräten verwendet werden. Die digitalen Mehrzweck-Eingangs- und -Ausgangsklemmen können mit beliebigen Funktionen belegt werden, was den Aufbau eines Systems in Kombination mit anderen Messgeräten erleichtert.
Der digitale Eingang/Ausgang ist standardmäßig sowohl für NPN- als auch für PNP-SPSen geeignet. Der analoge Eingang/Ausgang ist standardmäßig von den Ausgangsklemmen isoliert, was eine sichere analoge Steuerung durch die SPS ermöglicht.
| Anschlussnummer | Methode | I/O | Name | Beschreibung |
|---|---|---|---|---|
| 1 | Digital | O | AUS Kanal 1 | Mehrzweck-OUTPUT-Anschluss |
| 2 | Digital | O | AUS Kanal 2 | Mehrzweck-OUTPUT-Anschluss |
| 3 | Digital | O | AUS Kanal 3 | Mehrzweck-OUTPUT-Anschluss |
| 4 | – | – | DO COM | Allgemeiner Digitalausgang |
| 5 | – | – | DI COM | Allgemeiner Digitaleingang |
| 6 | Digital | I | EIN Kanal 1 | Mehrzweck-Eingangsanschluss |
| 7 | Digital | I | EIN Kanal 2 | Mehrzweck-Eingangsanschluss |
| 8 | Digital | I | EIN Kanal 3 | Mehrzweck-Eingangsanschluss |
| 9 | – | O | +12V OUT | 12 V Referenzspannung für den Digitaleingang verfügbar |
| 10 | – | – | – | Nicht verwendet |
| 11 | – | – | A COM | Allgemeines analoges Signal |
| 12 | Analog | O | VMON | Spannungsmonitor |
| 13 | Analog | O | IMON | Stromstärkemonitor |
| 14 | Digital | O | AUS Kanal 4 | Mehrzweck-OUTPUT-Anschluss |
| 15 | Digital | O | AUS Kanal 5 | Mehrzweck-OUTPUT-Anschluss |
| 16 | Digital | O | AUS Kanal 6 | Mehrzweck-OUTPUT-Anschluss |
| 17 | – | – | DO COM | Allgemeiner Digitalausgang |
| 18 | – | – | DI COM | Allgemeiner Digitaleingang |
| 19 | Digital | I | EIN Kanal 4 | Mehrzweck-Eingangsanschluss |
| 20 | Digital | I | EIN Kanal 5 | Mehrzweck-Eingangsanschluss |
| 21 | Digital | I | H ALARM EIN | Auftreten eines HIGH-Alarms EXT HIGH |
| 22 | – | – | 12V COM | Allgemeine 12-V-Referenzspannung |
| 23 | – | – | A COM | Allgemeines analoges Signal |
| 24 | Analog | I | EXT CV | Spannungssteuerung im Konstantspannungsmodus |
| 25 | Analog | I | EXT CC/CP | Stromsteuerung im Konstantstrom-/Konstantleistungsmodus |
| Methode | Funktion |
|---|---|
| Analogeingang | Einstellung der Spannungs- und Stromstärkewerte |
| Analogausgang | Überwachung der Spannungs- und Stromstärkewerte |
| Isolierter Mehrzweck-Digitaleingang (Kanal 1 bis Kanal 5) *Durch Optokoppler isolierter Eingang (Unterstützt sowohl die Stromsenke als auch die Quelle) |
|
| Digitaleingang (Kanal 6) | Erzeugung eines HIGH-Alarms (fest) |
| Isolierter Mehrzweck-Digitalausgang (Kanal 1 bis Kanal 6) *Halbleiter-Relaisausgang |
|
Die isolierten Allzweck-Digitaleingangsanschlüsse sind von Ch.1 bis Ch.5 verfügbar. Jeder Einstellungswert kann aus den rechts aufgeführten Punkten ausgewählt werden.
Die isolierten Allzweck-Digitalausgangsklemmen sind von Kanal 1 bis Kanal 6 verfügbar. Jeder Einstellwert kann aus den rechts aufgeführten Punkten ausgewählt werden.

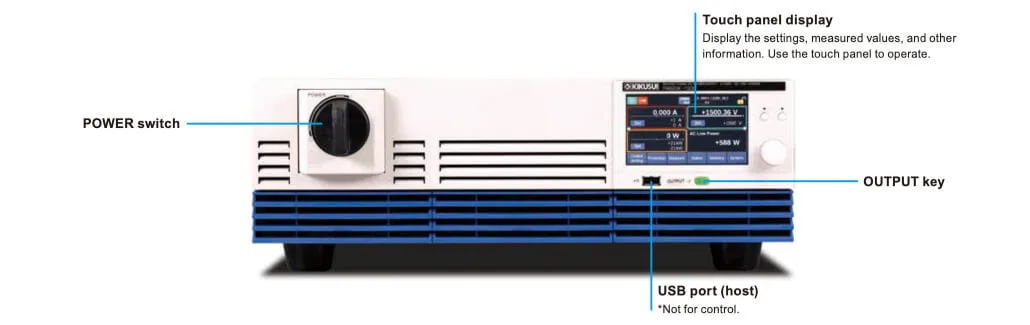

Beschreibung des Panels.
Anwendung
Bewertung und Prüfung von Wechselrichtern und Motoren
Alterungstests an bidirektionalen DC/DC-Wandlern.
Technische Daten
Ausgangsleistung
| Element | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|
| Nennleistung | ±20000 W | ±20000 W | ±20000 W | ±20000 W | ±20000 W |
| Nennspannung (Quelle) *1 | 0 V bis 50 V | 0 V bis 250 V | 0 V bis 500 V | 0 V bis 1000 V | 0 V bis 1500 V |
| Betriebsspannung (Senke) *2 | 3 V bis 50 V | 15 V bis 250 V | 10 V bis 500 V | 20 V bis 1000 V | 30 V bis 1500 V |
| Nennstrom *1 | ±800 A | ±200 A | ±120 A | ±60 A | ±30 A |
*1. Begrenzt durch die maximale Ausgangsleistung. *2. Betriebsspannung, bei der der Nennsenkenstrom angelegt werden kann.
Ausgangsspannung
| Element | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | ||
|---|---|---|---|---|---|---|---|
| Maximal einstellbare Spannung | 52,5 V | 262,5 V | 525 V | 1050 V | 1575 V | ||
| Einstellungsgenauigkeit | ±(0,2 % der Einstellung + 0,1 % des Nennwerts) | ||||||
| Einstellungsauflösung | 0,005 V | 0,02 V | 0,05 V | 0,1 V | 0,1 V | ||
| Leistungsschwankung *1 | ±10 mV | ±50 mV | ±100 mV | ±200 mV | ±300 mV | ||
| Laständerung *2 | ±40 mV | ±125 mV | ±250 mV | ±500 mV | ±750 mV | ||
| Fernabfrage Maximale Kompensationsspannung (reziprok) | 10 % des Nennwerts | ||||||
| Oberer Grenzwert für die Einstellung des Innenwiderstands | 63 mΩ | 1575 mΩ | 5250 mΩ | 21000 mΩ | 63000 mΩ | ||
| Oberer Grenzwert für die Einstellung der Auflösung | 1 mΩ | 1 mΩ | 1 mΩ | 2 mΩ | 5 mΩ | ||
| Reaktionsschaltung | SCHNELL, LANGSAM | ||||||
| Slew-Rate-Schaltung (TYP) | 12,5 V/ms oder mehr *3 | 62,5 V/ms oder mehr *3 | 125 V/ms oder mehr *3 | 250 V/ms oder mehr *3 | 375 V/ms oder mehr *3 | ||
| 12,5 V/ms | 62,5 V/ms | 125 V/ms | 250 V/ms | 375 V/ms | |||
| 1,25 V/ms | 6,25 V/ms | 12,5 V/ms | 25,0 V/ms | 37,5 V/ms | |||
| 0,125 V/ms | 0,625 V/ms | 1,25 V/ms | 2,50 V/ms | 3,75 V/ms | |||
| 0,0125 V/ms | 0,0625 V/ms | 0,125 V/ms | 0,250 V/ms | 0,375 V/ms | |||
| Nur Quelle *4 | Einschwingverhalten *5 | 8 ms oder weniger | 8 ms oder weniger | 8 ms oder weniger | 10 ms oder weniger | 10 ms oder weniger | |
| Restwelligkeit *6 | Spitze-zu-Spitze *7 | 250 mV | 375 mV | 1000 mV | 1500 mV | 2500 mV | |
| rms *8 | 30 mV | 125 mV | 250 mV | 500 mV | 750 mV | ||
| Anstiegszeit *9 | Volllast *10 | 10 ms | |||||
| Keine Last | 10 ms | ||||||
| Abfallzeit *11 | Volllast *10 | 10 ms | |||||
| Keine Last | 10 ms | ||||||
*1. 180 Volt Wechselstrom bis 252 Volt Wechselstrom für 200-Volt-Wechselstromeingang, 342 Volt Wechselstrom bis 504 Volt Wechselstrom für 400-Volt-Wechselstromeingang. Bei konstanter Last. *2. Der Betrag der Änderung, der auftritt, wenn die Last von Nulllast auf Volllast (Nennausgangsleistung/Nennausgangsspannung) mit der Nennausgangsspannung geändert wird. Der Wert wird am Erfassungspunkt gemessen. *3. MAX wird am Display angezeigt. *4. Wenn für die Reaktion im Konstantspannungs-Modus FAST eingestellt ist. *5. Die Zeit, die die Ausgangsspannung benötigt, um wieder auf einen Wert innerhalb der „Nennausgangsspannung ±(0,1 % + 10 mV)“ zurückzukehren. Die Laststromschwankung beträgt 50 % bis 100 % des maximalen Stroms bei der eingestellten Ausgangsspannung. *6. Bei Nennausgangsstrom. Werte mit JEITA-RC-9131C-Sonde und 100:1-Sonde gemessen. *7. Messfrequenzband:10 Hz bis 20 MHz *8. Messfrequenzband:10 Hz bis 1 MHz *9. 10 % bis 90 % der Nennausgangsspannung. *10. Für einen rein ohmschen Widerstand. *11. 90 % bis 10 % der Nennausgangsspannung.
Ausgangsstrom
| Element | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|
| Einstellbarer maximaler Quellenstrom *1 | +840 A | +210 A | +126 A | +63 A | +31,5 A |
| Einstellbarer maximaler Senkenstrom *1 | -840 A | -210 A | -126 A | -63 A | -31,5 A |
| Stufenlose Einstellung des Strombereichs *1 | -840 A bis +840 A | -210 A bis +210 A | -126 A bis +126 A | -63 A bis +63 A | -31,5 A bis +31,5 A |
| Einstellungsgenauigkeit | ±(0,75 % des Nennwerts) | ||||
| Einstellungsauflösung | 0,1 A | 0,02 A | 0,01 A | 0,005 A | 0,002 A |
| Leistungsschwankung | ±1600 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| Laständerung | ±1600 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| Anstiegszeit (Kurzschluss) (TYP) *2 | 5 ms | ||||
| Abfallzeit (Kurzschluss) (TYP) *3 | 5 ms | ||||
| Lade-/Entlade-Schaltzeit (TYP) | 10 ms | ||||
| Reaktionsschaltung | SCHNELL, LANGSAM | ||||
| Slew-Rate-Schaltung (TYP) *1 | 200 A/ms oder mehr *4 | 50 A/ms oder mehr *4 | 30 A/ms oder mehr *4 | 15 A/ms oder mehr *4 | 7,5 A/ms oder mehr *4 |
| 200 A/ms | 50 A/ms | 30 A/ms | 15 A/ms | 7,5 A/ms | |
| 20 A/ms | 5 A/ms | 3 A/ms | 1,5 A/ms | 0,75 A/ms | |
| 2 A/ms | 0,5 A/ms | 0,3 A/ms | 0,15 A/ms | 0,075 A/ms | |
| 0,2 A/ms | 0,05 A/ms | 0,03 A/ms | 0,015 A/ms | 0,0075 A/ms | |
*1. Im Parallelbetrieb ist dies der Wert, der mit der Anzahl der Einheiten in der Konfiguration multipliziert wird. *2. Wenn für die Reaktion im Konstantstrom-Modus FAST eingestellt ist: Wird als Reaktion auf Änderungen von 10 % bis 90 % des Nennausgangsstroms angewendet. *3. Wenn für die Reaktion im Konstantstrom-Modus FAST eingestellt ist: Wird als Reaktion auf Änderungen von 90 % bis 10 % des Nennausgangsstroms angewendet. *4. MAX wird am Display angezeigt.
Ausgangsleistung
| Element | Für alle Modelle gleich |
|---|---|
| Einstellbare maximale Quellenleistung *1 | +21000 W |
| Einstellbare maximale Senkenleistung *1 | -21000 W |
| Stufenlose Einstellung des Leistungsbereichs *1 | -21000 W bis +21000 W |
| Einstellungsgenauigkeit *2 | ±(0,5 % der Nennleistung + 0,5 % des Nennstroms × Vout) |
| Einstellungsauflösung | 2 W |
*1. Im Parallelbetrieb ist dies der Wert, der mit der Anzahl der Einheiten in der Konfiguration multipliziert wird. Es werden mindestens 5 % der Nennleistung garantiert. Als TYP. Wert werden weniger als 5 % der Nennleistung garantiert.
200 V dreiphasig, Dreileitereingang
| Element | Für alle Modelle gleich |
|---|---|
| Nominale Eingangsleistung | 200 Volt Wechselstrom bis 240 Volt Wechselstrom, 50 Hz bis 60 Hz |
| Eingangsspannungsbereich | 180 Volt Wechselstrom bis 252 Volt Wechselstrom |
| Eingangsfrequenzbereich | 47 Hz bis 63 Hz |
| Eingangsstrom (MAX)*1 | 80 A (180 V) |
| Eingangsleistung (MAX)*1 | 24 kVA |
| Einschaltstrom (TYP)*2 | 90 A |
| Leistungsfaktor (TYP)*1 | 0,96 |
| Ausgangshaltezeit | 10 ms oder mehr |
*1. Bei der Nennausgangsleistung für den Nennausgangsstrom. *2. Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet ist. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator.)
400 V dreiphasig, Dreileitereingang
| Element | Für alle Modelle gleich |
|---|---|
| Nominale Eingangsleistung | 380 Volt Wechselstrom bis 480 Volt Wechselstrom, 50 Hz bis 60 Hz |
| Eingangsspannungsbereich | 342 Volt Wechselstrom bis 504 Volt Wechselstrom |
| Eingangsfrequenzbereich | 47 Hz bis 63 Hz |
| Eingangsstrom (MAX)*1 | 40 A (342 V) |
| Eingangsleistung (MAX)*1 | 24 kVA |
| Einschaltstrom (TYP)*2 | 70 A |
| Leistungsfaktor (TYP)*1 | 0,96 |
| Ausgangshaltezeit | 10 ms oder mehr |
*1. Bei der Nennausgangsleistung für den Nennausgangsstrom. *2. Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet ist. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator.)
Anzeige
| Element | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|
| Voltmeter | Maximale Anzeige | ±60,000 V | ±300,00 V | ±600,00 V | ±1200,00 V | ±1800,00 V |
| Anzeigegenauigkeit | ±(0,1 % vom Messwert + 0,2 % vom Nennwert) | |||||
| Amperemeter | Maximale Anzeige | ±1.120,000 A | ±336,000 A | ±168,000 A | ±84,000 A | ±42,000 A |
| Anzeigegenauigkeit | ±(0,75 % des Nennwerts) | |||||
| Wattmeter | Maximale Anzeige *1 | ±24,000 kW | ||||
| Anzeigegenauigkeit | Anzeige des integrierten Werts des Voltmeters und des Amperemeters | |||||
| Betriebsanzeige | Ausgang EIN/AUS | Die OUTPUT-LED an der Vorderseite leuchtet in Grün | ||||
| Betriebsmodus | Oben links auf dem Display werden die folgenden Angaben angezeigt | |||||
| CV: Grünes CV-Symbol | ||||||
| CC: Rotes CC-Symbol | ||||||
| CP: Oranges CP-Symbol | ||||||
| Fernbedienung (LAN) | Oben links auf dem Display werden die folgenden Angaben angezeigt | |||||
| Nicht angeschlossen: Rotes LAN-Symbol | ||||||
| Verbindung wird vorbereitet: Oranges LAN-Symbol | ||||||
| Verbunden: Grünes LAN-Symbol | ||||||
| Alarm | Anzeige der Details der aktivierten Schutzfunktion am Display | |||||
| SCPI-Fehler | Anzeige des aktuell auftretenden Fehlers am Display | |||||
| POWER aus | Anzeige einer Restladungswarnung und einer Aufforderung zum Ausschalten des Displays, dann Neustart | |||||
| Tastensperre | Anzeige des Status der Tastensperre im oberen rechten Teil des Displays | |||||
| Erfassung | Wenn die Erfassung aktiviert ist, wird das Erfassungssymbol oben rechts am Display angezeigt | |||||
| Im Parallelbetrieb | Anzeige des Slave-Status an der Slave-Einheit | |||||
| Externe Steuerung | Wenn der Digitaleingang/-ausgang aktiviert ist, wird das EXT-Symbol oben rechts am Display angezeigt | |||||
*1 Die Einheit ist W, wenn sie weniger als 10 kW beträgt.
Schutzfunktion LOW-Alarm
| Element | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|
| OVP (Überspannungsschutz) | Schutzbetrieb | Ausgang aus, Anzeige “OVP” auf dem Display an. SLV OVP wird auf der Slave-Einheit angezeigt. | ||||
| Einstellungsbereich | 5 V bis 55 V | 25 V bis 275 V | 50 V bis 550 V | 100 V bis 1100 V | 150 V bis 1650 V | |
| Einstellungsgenauigkeit | ±(0,1 % der Einstellung + 0,2 % des Nennwerts) | |||||
| Einstellungsauflösung | 0,005 V | 0,02 V | 0,05 V | 0,1 V | 0,1 V | |
| OCP (Überstromschutz) | Schutzbetrieb | Ausgang aus, zeigt “OCP” auf dem Display an. SLV OCP wird auf der Slave-Einheit angezeigt. | ||||
| Einstellbereich (Quelle) *1 | 80 A bis 880 A | 20 A bis 220 A | 12 A bis 132 A | 6 A bis 66 A | 3 A bis 33 A | |
| Einstellungsbereich (Senke) *1 | -80 A bis -880 A | -20 A bis -220 A | -12 A bis -132 A | -6 A bis -66 A | -3 A bis -33 A | |
| Einstellungsgenauigkeit | ±(0,75 % des Nennwerts) | |||||
| Einstellungsauflösung | 0,1 A | 0,02 A | 0,01 A | 0,005 A | 0,002 A | |
| OPP (Überspannungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “OPP” auf dem Display an. SLV OPP wird auf der Slave-Einheit angezeigt. | ||||
| Einstellbereich (Quelle) *1 | 2 kW bis 24 kW | |||||
| Einstellungsbereich (Senke) *1 | -2 kW bis -24 kW | |||||
| Einstellungsgenauigkeit | ±(1,0 % der Nennleistung + 1,0 % des Nennstroms × Vout) | |||||
| Einstellungsauflösung | 2 W | |||||
| UVP (Unterspannungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “UVP” auf dem Display an. SLV UVP wird auf der Slave-Einheit angezeigt. | ||||
| Einstellungsbereich | 0 V bis 50 V | 0 V bis 250 V | 0 V bis 500 V | 0 V bis 1000 V | 0 V bis 1500 V | |
| Wählbar | Aktivieren/Deaktivieren | |||||
| Einstellungsgenauigkeit | ±(0,1 % der Einstellung + 0,2 % des Nennwerts) | |||||
| Einstellungsauflösung | 0,005 V | 0,02 V | 0,05 V | 0,1 V | 0,1 V | |
| Watchdog-Alarm (Schutz vor Kommunikationsfehlern) | Schutzbetrieb | Ausgang aus, zeigt “WDOG” auf dem Display an. | ||||
| Einstellungsbereich | 1 s bis 3600 s | |||||
| Wählbar | Aktivieren/Deaktivieren | |||||
| Externer Alarm LOW-Pegel (externe Eingangsalarmerkennung) | Schutzbetrieb | Ausgang aus, zeigt “EXT LOW” auf dem Display an. | ||||
*1. Im Parallelbetrieb ist dies der Wert, der mit der Anzahl der Einheiten in der Konfiguration multipliziert wird.
Schutzfunktion HIGH-Alarm
| Element | Für alle Modelle gleich | |
|---|---|---|
| Rückwärtsalarm (Schutz durch Erkennung einer umgekehrten Verbindung) | Schutzbetrieb | Ausgang aus, zeigt “REVE” auf dem Display an. |
| OHP (Überhitzungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “OHP” auf dem Display an. SLV OHP wird auf der Slave-Einheit angezeigt. |
| Line OVP (Netzüberspannungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “LOVP” auf dem Display an. SLV LOVP wird auf der Slave-Einheit angezeigt. |
| Einstellungsbereich | Modell mit Nennspannung 200 Volt Wechselstrom: 200 V bis 258 V Modell mit Nennspannung 400 Volt Wechselstrom: 380 V bis 516 V | |
| Line UVP (Netzunterspannungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “LUVP” auf dem Display an. SLV LUVP wird auf der Slave-Einheit angezeigt. |
| Einstellungsbereich | Modell mit Nennspannung 200 Volt Wechselstrom: 175 V oder weniger. Modell mit Nennspannung 400 Volt Wechselstrom: 333 V oder weniger. | |
| Netzfrequenzfehler (Schutz vor unnormaler Netzfrequenz) | Schutzbetrieb | Ausgang aus, zeigt “FREQ” auf dem Display an. SLV FREQ wird auf der Slave-Einheit angezeigt. |
| Erkennungswert | 42 Hz/68 Hz | |
| Externer Alarm HOHER Pegel (Externe Eingangsalarmerkennung) | Schutzbetrieb | Ausgang aus, zeigt “EXT HIGH” auf dem Display an. |
| SENS-Alarm (Erkennung einer fehlerhaften Sensorverbindung) | Schutzbetrieb | Ausgang aus, zeigt “SENS” auf dem Display an. |
| Einstellungsbereich | Aktivieren/Deaktivieren | |
| Fehler bei der parallelen Kommunikation (Fehler bei der Kommunikation im Parallelbetrieb erkannt) | Schutzbetrieb | Ausgang aus, zeigt “PARA COM” auf dem Display an. |
| Parallelbetrieb-Slave-Alarm (Fehler beim Parallelbetrieb des Slaves aufgetreten) | Schutzbetrieb | Ausgang aus, zeigt “SLV OTHR” auf dem Display an. |
| Falscher-Slave-Alarm (nicht anwendbares Gerät angeschlossen) | Schutzbetrieb | Ausgang aus, zeigt “SLV INC” auf dem Display an. |
| Zu viele Verbindungen (zu viele parallele Verbindungen) | Schutzbetrieb | Ausgang aus, zeigt “TOO MANY” auf dem Display an. |
| Hardware ERR *1 (Hardwarefehler) | Schutzbetrieb | Ausgang aus, zeigt “ERRH” auf dem Display an. SLV ERRH wird auf der Slave-Einheit angezeigt. |
| Software ERR *2 (Softwarefehler) | Schutzbetrieb | Ausgang aus, zeigt “ERRS” auf dem Display an. SLV ERRS wird auf der Slave-Einheit angezeigt. |
*1. Tritt auf, wenn eine Anomalie in Bezug auf die Hardware erkannt wird und die interne Einheit einen Notstopp ausführt. *2. Tritt auf, wenn eine Anomalie in Bezug auf die Software erkannt wird und die interne Einheit einen Notstopp ausführt.
externer analoger Eingang-Ausgang
| Element | Für alle Modelle gleich | ||
|---|---|---|---|
| Eingabe | Eingangspunkte | 2 Punkte | |
| Spannungs-(CV)- steuerung | Einstellungsbereich | 0 % bis 100 % der Nennausgangsspannung | |
| Eingangsspannungsbereich | 0 V bis +5 V oder 0 V bis +10 V (Wählbar) | ||
| Genauigkeit | ±(1 % des Nennwerts) | ||
| Stromsteuerung (CC) Leistungsregelung (CP) *1 | Einstellungsbereich | -100 % bis +100 % des Nennstroms und der Nennleistung | |
| Eingangsspannungsbereich | -5 V bis +5 V oder -10 V bis +10 V (Wählbar) | ||
| Genauigkeit | ±(1 % des Nennwerts) | ||
| Ausgabe | Ausgangspunkte | 2 Punkte | |
| Spannungsmonitor (VMON) | Überwachungsbereich | 0 % bis 100 % der Nennausgangsspannung | |
| Bereich der Ausgangsspannung | 0 V bis +5 V oder 0 V bis +10 V (wählbar) | ||
| Genauigkeit | 1 % des Nennwerts | ||
| Strommonitor (IMON) | Überwachungsbereich | -100 % bis +100 % der Nennausgangsspannung | |
| Bereich der Ausgangsspannung | -5 V bis +5 V oder -10 V bis +10 V (wählbar) | ||
| Genauigkeit | ±(1 % des Nennwerts) | ||
*1 Wählen Sie entweder Stromregelung oder Leistungsregelung.
Externer digitaler Eingang
| Element | Für alle Modelle gleich | |
|---|---|---|
| Feste Eingangspunkte | 1 Punkt (Polarität umschaltbar) | |
| Ausgewählte Eingangspunkte | 5 Punkte (Polarität umschaltbar) | |
| Eingangsform | Durch Optokoppler isolierter Eingang (Gilt für Stromsenke/Quellenausgang) | |
| Feste Funktion | ALARM IN | Auftreten eines HIGH-Alarms |
| Auswahlfunktion | AUS | Anschlüsse nicht verwenden |
| AUSGANG EIN | Einschalten des Ausgangs | |
| AUSGANG AUS | Ausschalten des Ausgangs | |
| AUSGANGSSTEUERUNG | Ein- und Ausschalten des Ausgangs | |
| L ALARMEINGANG | Auftreten eines LOW-Alarms | |
| ALARM LÖSCHEN | Löschen eines LOW-Alarms | |
| SEQUENZ AUSFÜHREN | Sequenz starten/beenden | |
| SEQUENZ PAUSE | Sequenz pausieren/fortsetzen | |
| INTEG STRG | Integrationsmessung starten/stoppen | |
| INTEG ZURÜCKSETZEN | Integrationsmessdaten zurücksetzen | |
| TRIG ERFASSEN | Eingang des Messauslösers | |
| SEQUENZ TRIG EIN | Eingang des Auslösers für die Sequenz | |
| SPEICHER1 AUFRUFEN | Voreinstellungsspeicher 1 aufrufen | |
| SPEICHER2 AUFRUFEN | Voreinstellungsspeicher 2 aufrufen | |
| Stromversorgungsbereich für externe Schaltkreise | 12 V bis 24 V Gleichstrom (±10 %) | |
Externer digitaler Ausgang
| Element | Für alle Modelle gleich | |
|---|---|---|
| Ausgangspunkte | 6 Punkte (Polarität umschaltbar) | |
| Ausgabeform | Halbleiter-Relaisausgang | |
| Auswahlfunktion | AUS | Anschlüsse nicht verwenden |
| AUSGANG EIN | Ausgeben des Signals, während der Ausgang EIN ist | |
| POWER EIN | Signal wird ausgegeben, wenn die Stromversorgung eingeschaltet und eine Ausgabe möglich ist | |
| H ALARM AUS | Ausgabe eines Signals, wenn ein HIGH-Alarm auftritt | |
| L ALARM AUS | Ausgabe eines Signals, wenn ein LOW-Alarm auftritt | |
| CC STATUS | Ausgabe eines Signals beim Betrieb im Konstantstrom-Modus | |
| CV STATUS | Ausgabe eines Signals beim Betrieb im Konstantspannungs-Modus | |
| SEQUENZ TRIG AUS | Ausgang des Auslösers für die Sequenz | |
| SEQ STATUS | Ausgabe eines Signals, während die Sequenz ausgeführt wird | |
| EXT DIN BESETZT | Ausgabe eines Signals, wenn sich der Digitaleingang im BESETZT-Status befindet | |
| SPEICHER1 AKT ZEIT | Ausgabe eines Signals, wenn die Einstellung für den Voreinstellungsspeicher 1 abgeschlossen ist | |
| SPEICHER2 AKT ZEIT | Ausgabe eines Signals, wenn die Einstellung für den Voreinstellungsspeicher 2 abgeschlossen ist | |
| RELAISANTRIEB | Ausgabe eines Signals nach ca. 100 ms, das mit dem Ein-/Ausschalten des DC-OUTPUT-Anschlusses übereinstimmt. Sie können diesen Parameter nur auf den Kanal 6 einstellen. | |
Schnittstelle
| Element | Für alle Modelle gleich | |
|---|---|---|
| Allgemeine technische Daten | Softwareprotokoll | IEEE-Std. 488.2-1992 488.2-1992 |
| Befehlssprache | Erfüllt die SCPI-Vorgabe 1999.0 | |
| RS232C | Hardware | 9-poliger D-SUB-Stecker. Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Bit/s Datenlänge: 8 Bit, Stoppbits: 1 Bit, Paritätsbit: Keins Stromflusskontrolle: Keine, CTS-RTS |
| Programmnachrichtenabschluss | LF während des Empfangs, LF während des Sendens | |
| USB (Gerät) | Hardware | Standardbuchse Typ-B Entspricht den USB-2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit) |
| Programmnachrichtenabschluss | LF oder EOM während des Empfangs, LF + EOM während des Sendens | |
| Geräteklasse | Entspricht den Spezifikationen der Geräteklasse USBTMC-USB488 | |
| USB (Host) | Hardware | Standardbuchse Typ-A Entspricht den USB-2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit) |
| LAN | Hardware | IEEE 802.3 100BASE-TX oder 10BASE-T Ethernet |
| Kommunikationsprotokoll | SCPI-RAW, SCPI-Telnet, HiSLIP, VXI-11 | |
| Programmnachrichtenabschluss | SCPI-RAW: LF während des Empfangs, LF während des Sendens HiSLIP: LF oder END während des Empfangs, LF + END während des Sendens. | |
| Konforme Standards | LXI Version 1.5 Spezifikationen 2016 | |
Verschiedene Funktionen
| Element | Für alle Modelle gleich | ||
|---|---|---|---|
| Synchronisierungsfunktion (Uhrsynchronisation) | Übersicht | Das SYNC-Symbol wird auf dem Display angezeigt, wenn die Synchronisierung mit der internen Uhr hergestellt wurde, nachdem eine Verbindung mit anderen PXB-Serien über den EXT-SYNC-Anschluss hergestellt wurde. | |
| Sequenzsynchronisierung | Synchronisierung von Programmstart und Schrittstart. | ||
| Synchronisierung der Messung | Synchronisierung des Messbeginns | ||
| Ausgangssynchronisierung | Synchronisierung von Ausgang EIN/AUS | ||
| Sequenz-Funktion | Betriebsmodus | Konstantspannungs-, Konstantstrom- und Konstantleistungs-Modi | |
| Maximale Anzahl von Programmen | 30 | ||
| Maximale Anzahl von Schritten | 10000 | ||
| Schrittausführungszeit | 1 ms bis 3600000 s | ||
| Anzahl der Schleifen | 1 bis 100000, oder unendlich | ||
| Sinusfunktion | Betriebsmodus | Konstantspannungs-/Konstantstrom-Modus | |
| Frequenz-Einstellungsbereich *1 | 1 Hz bis 1000 Hz | ||
| Frequenzpräzisionseinstellung | 1 Hz bis 10 Hz | 0,2 Hz | |
| 12 Hz bis 100 Hz | 2 Hz | ||
| 120 Hz bis 1000 Hz | 20 Hz | ||
| CV | Maximale Einstellung | Einstellungsbereich bis zu 105 % der Nennspannung | |
| Maximale Offset-Einstellung | Einstellungsbereich bis zu 105 % der Nennspannung | ||
| CC | Maximale Einstellung | Einstellungsbereich bis zu 210 % des Nennstroms | |
| Maximale Offset-Einstellung | Einstellungsbereich bis zu ±105 % des Nennstroms | ||
| Impulsfunktion | Betriebsmodus | Konstantspannungs-/Konstantstrom-Modus | |
| Frequenz-Einstellungsbereich *1 | 1 Hz bis 1000 Hz | ||
| Frequenzpräzisionseinstellung | 1 Hz bis 10 Hz | 0,01 Hz | |
| 12 Hz bis 100 Hz | 0,1 Hz | ||
| 120 Hz bis 1000 Hz | 1 Hz | ||
| CV | Hoher Nennstrom | Einstellungsbereich bis zu 105 % der Nennspannung | |
| Niedriger Nennstrom | Einstellungsbereich bis zu 105 % der Nennspannung | ||
| CC | Hoher Nennstrom | Einstellungsbereich bis zu 105 % des Nennstroms | |
| Niedriger Nennstrom | Einstellungsbereich bis zu 105 % des Nennstroms | ||
| Arbeitszyklus | 2,5 % bis 97,5 %. | ||
| Messwertauslöser | Startbedingung für die Messung (Auslöserquelle) | Die Bedingungen für den Start der Messung können ausgewählt werden (bei Eingabe über das Display, bei Eingabe von Befehlen über die Fernbedienung, bei Eingabe von Signalen über die externe Steuerung und bei synchronem Betrieb) | |
| Anzahl der Messungen | 1 bis 65536 | ||
| Messverzögerungszeit | Einstellbereich | 0 s bis 100 s | |
| Einstellungsauflösung | 0,1 ms | ||
| Messintervall | Einstellungsbereich | 0,1 ms bis 3600 s | |
| Einstellungsauflösung | 0,1 ms | ||
| Messzeit | Einstellungsbereich | 0,1 ms bis 1 s | |
| Einstellungsauflösung | 0,1 ms | ||
| -V-Charakteristikfunktion | Betriebsmodus | Konstantspannungs-/Konstantstrom-Modus | |
| Anzahl der Einrichtungselemente | 3 bis 100 Elemente (interpoliert zwischen Punkten mit geraden Linien) | ||
| Voreinstellungswertspeicher | Anzahl der Speichereinträge | 20 | |
| Gespeicherte Einstellung | Werte im Konstantspannungs-, Konstantstrom- und Konstantleistungs-Modus, Werte der Schutzfunktion und IR-Werte | ||
| Einrichtungsspeicher | Anzahl der Speichereinträge | 21 | |
| Gespeicherte Einstellung | Ein/Aus des Ausgangs vom DC-OUTPUT-Anschluss, Ausgangsspannungswert/Ausgangsstromwert/Ausgangsleistungswert, Ausgangsstrom für den nahtlosen Betrieb (DC SEAM), Ausgabemodus, Ansprechzeit, Slew-Rate, Prioritätsbetriebsmodus (Priorität, wenn die Ausgabe EIN ist), Impedanzeinstellung bei ausgeschaltetem Ausgang (Impedanz, wenn der Ausgang AUS ist), Wert der Impulsfunktion (Tastgrad, Frequenz, Hoch, Niedrig), Wert der Sinusfunktion (Amplitude, Frequenz, Offset), Anzahl der I-V-Charakteristiken (Anzahl), Interner Widerstandswert (IR), Überspannungsschutz (OVP), Unterspannungsschutz (UVP, UVP aktivieren), Überstromschutz (OCP(+), OCP(-) Verzögerung), Überspannungsschutz (OPP(+), OPP(-)), Netzüberspannungsschutz (Line OVP), Messung der Auslösereinstellungen (Quelle, Zähler, Verzögerung, Aktivieren, Timer), Integrationseinstellungen (Ausgang, Zurücksetzen) | ||
| Tastensperre | Stufe 1 | Ausgang ein/aus und Speicherabruf von Voreinstellungen sind verfügbar | |
| Stufe 2 | Ausgang ein/aus sind verfügbar | ||
| Stufe 3 | Ausgang aus ist verfügbar | ||
| Anzahl der Einheiten im Parallelbetrieb | Bis zu 25 Geräte | ||
Allgemeine technische Daten
| Gerät | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|
| Gewicht | Ca. 41 kg (90,39 lbs) | Ca. 39 kg (85,98 lbs) | Ca. 38 kg (83,78 lbs) | Ca. 37 kg (81,57 lbs) | Ca. 37 kg (81,57 lbs) | |

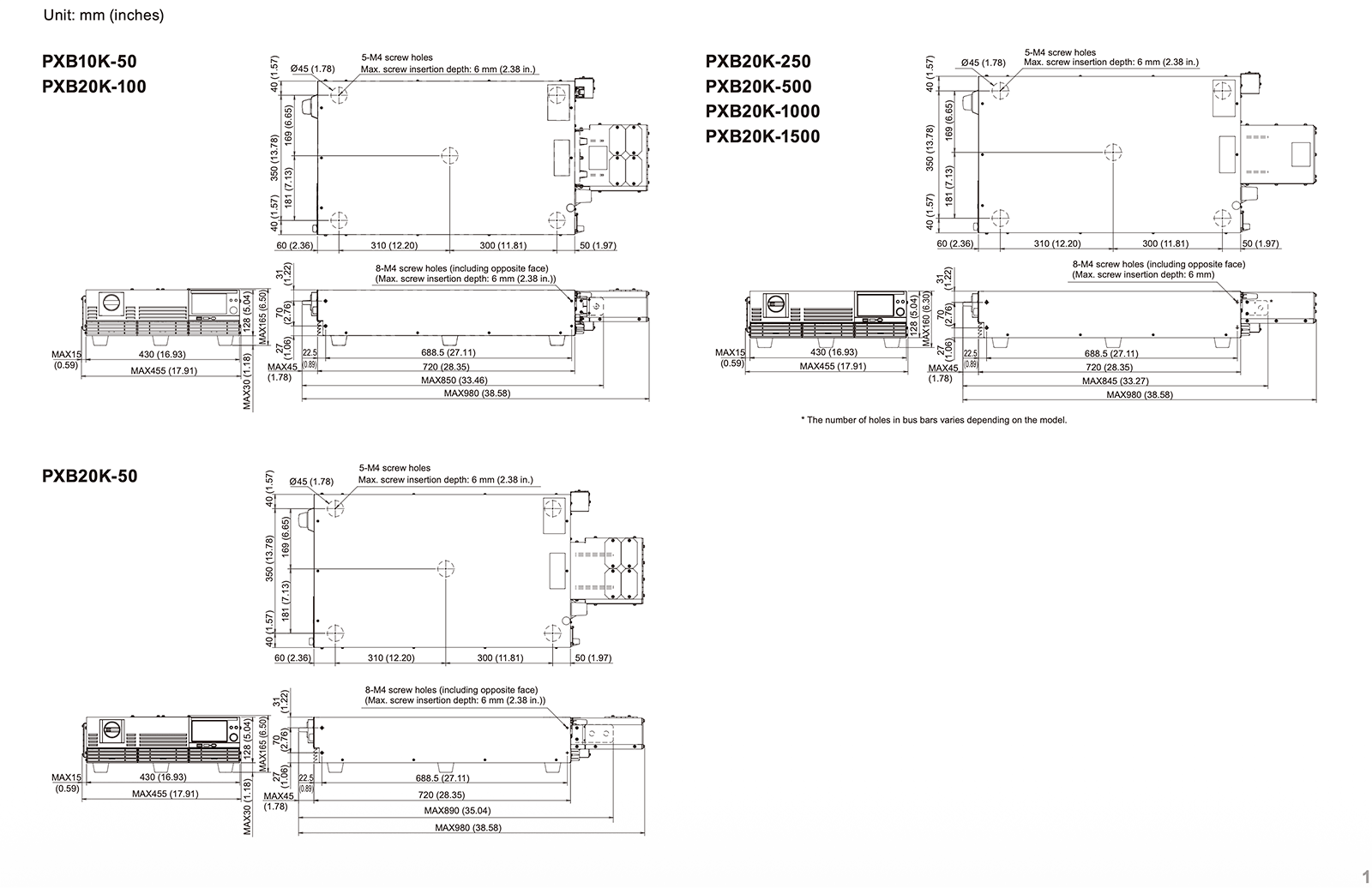

| Abmessungen | B 430 (16,93) ×H 128 (5,04) × T 720 (28,35) mm (Zoll) Einzelheiten entnehmen Sie bitte der Maßzeichnung. | |||||
| Umweltbedingungen | Betriebsumgebung | Gebrauch in Innenräumen, Überspannungskategorie II | ||||
| Betriebstemperatur | 0 °C bis +40 °C (32 °F bis +104 °F) | 0 °C bis +50 °C (32 °F bis +122 °F) | ||||
| Feuchtigkeit im Betrieb | 20 % bis 85 % r.F. (keine Kondensation) | |||||
| Lagertemperatur | -25 °C bis +60 °C (-13 °F bis +140 °F) | |||||
| Luftfeuchtigkeit für Lagerung | Bis zu 90 % r.F. (keine Kondensation) | |||||
| Höhenlage | Bis zu 2000 m | |||||
| Kühlsystem | Zwangskühlung mittels Lüfter | |||||
| Zubehör | Abdeckung des Eingangsanschlusses, Anschlusskit für externe Steuerung (1 Satz), Gehäuseanschlusskabel, Abdeckung des OUTPUT-Anschlusses, Schrauben für DC-OUTPUT-Anschluss (1 Paar), EXT-SYNC-Anschlussabdeckung, SENSING-Anschlussabdeckung, SENSING-Anschluss (2 Stk.), Synchronbetrieb-Signalkabelsatz, Sicherheitsinformationen (1 Kopie), RoHS-Blatt für China (1 Blatt), Erste-Schritte-Anleitung (1 Kopie), Warnaufkleber für schwere Gegenstände (1 Stk.) | |||||
| Spannungsfestigkeit | Zwischen Eingang und GND | 2200 Volt Wechselstrom für 1 Minute | ||||
| Zwischen Eingang und Ausgang | 2200 Volt Wechselstrom für 1 Minute *1 | |||||
| Zwischen Ausgang und GND | 500 Volt Gleichstrom für 1 Minute | 1000 Volt Gleichstrom für 1 Minute | 1800 Volt Gleichstrom für 1 Minute | 1800 Volt Gleichstrom für 1 Minute | 3000 Volt Gleichstrom für 1 Minute | |
| Isolationswiderstand | Zwischen Eingang und GND | 30 MΩ, 500 Volt Gleichstrom | ||||
| Zwischen Eingang und Ausgang | 30 MΩ, 500 Volt Gleichstrom | 30 MΩ, 600 Volt Gleichstrom | 30 MΩ, 1000 Volt Gleichstrom | |||
| Isolationsspannung | ±250 V | ±600 V | ±1000 V | ±1000 V | +2000 V/-1000 V | |
| Elektromagnetische Verträglichkeit *2 *3 | Entspricht den Anforderungen der folgenden Richtlinien und Normen. EMV-Richtlinie 2014/30/EU EN 61326-1（Class A*4） | |||||
| Sicherheit*2 | Entspricht den Anforderungen der folgenden Richtlinien und Normen. Niederspannungsrichtlinie 2014/35/EU*3 EN 61010-1 (Klasse I*5, Überspannungskategorie II, Verschmutzungsgrad 2*6) UL 61010-1*7 CAN/CSA -C 22.2 NO.61010-1*7 | |||||
*1 Basisisolierung *2 Gilt nicht für Sonderanfertigungen oder modifizierte Produkte. *3 Nur für Modelle mit CE-Kennzeichnung/UKCA-Kennzeichnung auf dem Gehäuse. *4 Die PXB-Serie ist ein Gerät der Klasse A. Sie ist für den Einsatz in industriellen Umgebungen vorgesehen; der Einsatz der PXB-Serie in Wohngebieten kann zu Störungen führen. In solchen Fällen können besondere Maßnahmen zur Reduzierung elektromagnetischer Emissionen durch den Benutzer erforderlich sein, um Störungen des Rundfunk- und Fernsehempfangs zu vermeiden. *5 Die PXB-Serie ist ein Gerät der Klasse I; die Schutzleiteranschlüsse der PXB-Serie müssen geerdet werden. Die Sicherheit ist nicht gewährleistet, wenn sie nicht korrekt geerdet sind. *6 Verschmutzung ist das Vorhandensein von Fremdstoffen (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagsfestigkeit oder des Oberflächenwiderstandes verursachen können. Bei Verschmutzungsgrad 2 wird davon ausgegangen, dass nur nichtleitende Verunreinigungen vorhanden sind, die manchmal durch Kondensation vorübergehend leitfähig werden können. *7 Nur für Modelle mit cTUVus-Kennzeichnung auf der Karosserie.
項目 PXB20K-50 PXB20K-500 PXB20K-1000 PXB20K-1500 定格電力 ±20000 W ±20000 W ±20000 W ±20000 W 定格電圧 (ソース) *1 0V ~ 50V 0V ~ 500V 0V ~ 1000V 0V ~ 1500V 動作電圧 (シンク) *2 3V ~ 50V 10V ~ 500V 20V ~ 1000V 30V ~ 1500V 定格電流 *1 ±800 A ±120 A ±60 A ±30 A - *1 最大出力電力によって制限されます。
- *2 定格電流を流すことができる動作電圧
項目 PXB20K-50 PXB20K-500 PXB20K-1000 PXB20K-1500 設定可能最大電圧 52.5V 525V 1050V 1575V 設定確度 ±(0.2 % of setting + 0.1 % of rating) 設定分解能 0.005V 0.05V 0.1V 0.1V 電源変動 *1 ±10mV ±100mV ±200mV ±300mV 負荷変動 *2 ±40mV ±250mV ±500mV ±750mV リモートセンシング 最大補償電圧（往復） 10% of rating 10% of rating 10% of rating 10% of rating 内部抵抗設定上限値 63m Ω 5250m Ω 21000m Ω 63000m Ω レスポンス切り替え FAST、SLOW FAST、SLOW FAST、SLOW FAST、SLOW スルーレート切り替え（TYP） 12.5 V/ms以上 *3 125 V/ms以上 *3 250 V/ms以上 *3 375 V/ms以上 *3 12.5 V/ms 125 V/ms 250 V/ms 375 V/ms 1.25 V/ms 12.5 V/ms 25.0 V/ms 37.5 V/ms 0.125 V/ms 1.25 V/ms 2.50 V/ms 3.75 V/ms 0.0125 V/ms 0.125 V/ms 0.250 V/ms 0.375 V/ms ソース のみ *4 過渡応答 *5 8ms 以下 8ms 以下 10ms 以下 10ms 以下 リップルノイズ*6 p-p *7 250mV 1000mV 1500mV 2500mV rms *8 30mV 250mV 500mV 750mV 立上り時間 *9 全負荷 *10 10ms 10ms 10ms 10ms 無負荷 10ms 10ms 10ms 10ms 立下り時間 *11 全負荷 *10 10ms 10ms 10ms 10ms 無負荷 10ms 10ms 10ms 10ms - *1 200Vac入力では180Vac ~ 252Vac、400Vac入力では342Vac ~ 504Vac です。一定負荷において。
- *2 定格出力電圧で、負荷を無負荷から全負荷(定格出力電力/定格出力電圧)まで変化させたときの変化量です。センシングポイントにて測定。
- *3 ディスプレイにはMAX と表示されます。
- *4 CVモードのレスポンス設定がFASTの場合。
- *5 出力電圧が定格出力電圧の ±(0.1% + 10mV)以内に復帰する時間です。負荷電流の変動値は、設定した出力電圧での最大電流の50% ~ 100%です。
- *6 定格出力電流時。JEITA RC-9131C のプローブを使用し、100:1 プローブを使用して測定した値です。
- *7 測定周波数帯域 10Hz ~ 20MHz
- *8 測定周波数帯域 10Hz ~ 1MHz
- *9 定格出力電圧の10%から90%の変化に対して適用されます。
- *10 純抵抗使用時
- *11 定格出力電圧の90%から10%の変化に対して適用されます。
項目 PXB20K-50 PXB20K-500 PXB20K-1000 PXB20K-1500 設定可能最大ソース電流 +840A +126A +63A +31.5A 設定可能最大シンク電流 -840A -126A -63A -31.5A シームレス設定電流範囲 -840A ～ +840A -126A ～ +126A -63A ～ +63A -31.5A ～ +31.5A 設定確度 ±(0.75% of rating) ±(0.75% of rating) ±(0.75% of rating) ±(0.75% of rating) 設定分解能 0.1A 0.01A 0.005A 0.002A 電源変動 ± 1600mA ± 240mA ± 120mA ± 60mA 負荷変動 ± 1600mA ± 240mA ± 120mA ± 60mA 立上り時間(短絡)(TYP)*1 5ms 5ms 5ms 5ms 立下り時間(短絡)(TYP)*2 5ms 5ms 5ms 5ms 充放電切り替え時間(TYP) 10ms 10ms 10ms 10ms レスポンス切り替え FAST, SLOW FAST, SLOW FAST, SLOW FAST, SLOW スルーレート切り替え(TYP) 200A/ms 以上*3 30A/ms 以上*3 15A/ms 以上*3 7.5A/ms 以上*3 200A/ms 30A/ms 15A/ms 7.5A/ms 20A/ms 3A/ms 1.5A/ms 0.75A/ms 2A/ms 0.3A/ms 0.15A/ms 0.075A/ms 0.2A/ms 0.03A/ms 0.015A/ms 0.0075A/ms - *1 CC モードのレスポンス設定が FAST の場合。定格出力電流の 10% から 90% の変化に対して適用されます。
- *2 CC モードのレスポンス設定が FAST の場合。定格出力電流の 90% から 10% の変化に対して適用されます。
- *3 ディスプレイにはMAX と表示されます。
項目 全機種共通 設定可能最大ソース電力 +21000W 設定可能最大シンク電力 -21000W シームレス設定電力範囲 -21000W ～ +21000W 設定確度 *1 ±(0.5% of power rating + 0.5% of current rating × Vout) 設定分解能 2W - *1 定格電力の 5% 以上から保証されます。定格電力の 5% 未満は TYP 値として保証されます。
項目 全機種共通 公称入力定格 200Vac ～ 240Vac, 50Hz ～ 60Hz 入力電圧範囲 180Vac ～ 252Vac 入力周波数範囲 47Hz ～ 63Hz 入力電流(最大値)*1 80A(180V) 入力電力(最大値)*1 24kVA 突入電流(TYP)*2 130A 力率(TYP)*1 0.96 出力保持時間 10ms 以上 - *1 定格出力電流における定格出力電力のとき。
- *2 POWER スイッチをオンにしたときのピーク電流最大値です。(入力フィルタのコンデンサへのサージ電流は除く)
項目 全機種共通 公称入力定格 380Vac ～ 480Vac, 50Hz ～ 60Hz 入力電圧範囲 342Vac ～ 504Vac 入力周波数範囲 47Hz ～ 63Hz 入力電流(最大値)*1 40A(342V) 入力電力(最大値)*1 24kVA 突入電流(TYP)*2 70A 力率(TYP)*1 0.96 出力保持時間 10ms 以上 - *1 定格出力電流における定格出力電力のとき。
- *2 POWER スイッチをオンにしたときのピーク電流最大値です。(入力フィルタのコンデンサへのサージ電流は除く)
項目 PXB20K-50 PXB20K-500 PXB20K-1000 PXB20K-1500 電圧計 最大表示 ± 60.000V ± 600.00V ± 1200.00V ± 1800.00V 表示確度 ±(0.1% of reading + 0.2% of rating) 電流計 最大表示電流 ± 960.000A ± 168.000A ± 72.000A ± 42.000A 表示確度 ±(0.75 % of rating) 電力計 最大表示電力*1 ± 24.000kW 表示確度 電圧計と電流計の積算値を表示 動作表示 出力オン/オフ 前面パネルの OUTPUT LED が緑色に点灯 動作モード ディスプレイ左上部に下記を表示 CV モード時:CV アイコン CC モード時:CC アイコン CP モード時:CP アイコン リモート(LAN) ディスプレイ左上部に下記を表示 非接続:赤色の LAN アイコン 接続準備中:橙色の LAN アイコン 接続中:緑色の LAN アイコン アラーム 作動した保護機能の内容をディスプレイに表示 SCPI エラー 現在発生しているエラーをディスプレイに表示 POWER オフ 残留電荷警告、ディスプレイが消灯してから再起動をする旨を表示 キーロック キーロックの状態をディスプレイ右上部に表示 センシング センシング有効時にはディスプレイ右上部にセンシングアイコンを表示 並列運転時 スレーブ機にスレーブ機の状態を表示 - *1 10kW未満は単位がWになります。
Ein Alarm, für dessen Löschung kein Neustart erforderlich ist.
項目 PXB20K-50 PXB20K-500 PXB20K-1000 PXB20K-1500 OVP (過電圧保護) 保護動作 出力オフ、ディスプレイに「OVP」表示。スレーブ機では「SLV OVP」表示。 設定範囲 5V 〜 55V 50V 〜 550V 100V 〜 1100V 150V 〜 1650V 設定確度 ±(0.1% of setting + 0.2% of rating) OCP (過電流保護) 保護動作 出力オフ、ディスプレイに「OCP」表示。スレーブ機では「SLV OCP」表示。 設定範囲(ソース) 80A 〜 880A 12A 〜 132A 6A 〜 66A 3A 〜 33A 設定範囲(シンク) -80A 〜 -880A -12A 〜 -132A -6A 〜 -66A -3A 〜 -33A 設定確度 ±(0.75 % of rating) OPP (過電力保護) 保護動作 出力オフ、ディスプレイに「OPP」表示。スレーブ機では「SLV OPP」表示。 設定範囲(ソース) 2kW 〜 24kW 設定範囲(シンク) -2kW 〜 -24kW 設定確度 ±(1.0% of power rating +1.0% of current rating × Vout) UVP (低電圧保護) 保護動作 出力オフ、ディスプレイに「UVP」表示。スレーブ機では「SLV UVP」表示。 設定範囲 0V 〜 50V 0V 〜 500V 0V 〜 1000V 0V 〜 1500V 選択可能 Enable / Disable 設定確度 ±(0.1% of setting + 0.2% of rating) Watchdog Alarm (通信異常保護) 保護動作 出力オフ、ディスプレイに「WDOG」表示 設定範囲 1s 〜 3600s 選択可能 Enable / Disable External Alarm LOW Level (外部入力アラーム検出) 保護動作 出力オフ、ディスプレイに「EXT LOW」表示 Ein Alarm, für dessen Löschung ein Neustart erforderlich ist.
項目 全機種共通 Reverse Alarm (逆接続検出保護) 保護動作 出力オフ、ディスプレイに「REVE」表示。 OHP (過熱保護) 保護動作 出力オフ、ディスプレイに「OHP」表示。スレーブ機では「SLV OHP」表示。 Line OVP (系統過電圧保護) 保護動作 出力オフ、ディスプレイに「LOVP」表示。スレーブ機では「SLV LOVP」表示。 設定範囲 入力電圧定格 200Vac モデル:200V 〜 258V
入力電圧定格 400Vac モデル:380V 〜 516VLine UVP (糸統低電圧保護) 保護動作 出力オフ、ディスプレイに「LUVP」表示。スレーブ機では「SLV LUVP」表示。 設定範囲 入力電圧定格 200Vac モデル:175V 以下
入力電圧定格 400Vac モデル:333V 以下Line Frequency Error (系統周波数異常保護) 保護動作 出力オフ、ディスプレイに「FREQ」表示。スレーブ機では「SLV FREQ」表示。 検出値 42Hz / 68Hz External Alarm HIGH Level (外部入力アラーム検出) 保護動作 出力オフ、ディスプレイに「EXT HIGH」表示 SENS Alarm (センシング誤接続検出) 保護動作 出力オフ、ディスプレイに「SENS」表示 設定値 Enable / Disable Parallel Communication Error (並列運転通信異常検出) 保護動作 出力オフ、ディスプレイに「PARA COM」表示 Para Other Slave Alarm (並列運転 Slave 異常発生) 保護動作 出力オフ、ディスプレイに「SLV OTHR」表示 Incorrect Slave Alarm (対象外機器接続) 保護動作 出力オフ、ディスプレイに「SLV INC」表示 Too many connections (過剰並列接続) 保護動作 出力オフ、ディスプレイに「TOO MANY」表示 Hardware ERR *1 (ハードウェアエラー) 保護動作 出力オフ、ディスプレイに「ERRH」表示。スレーブ機では「SLV ERRH」表示。 Software ERR *2 (ソフトウェアエラー) 保護動作 出力オフ、ディスプレイに「ERRS」表示。スレーブ機では「SLV ERRS」表示。 - *1 ハードウェアに関連する異常が検出され、内部ユニットが緊急停止した場合に発生します。
- *2 ソフトウェアに関連する異常が検出され、内部ユニットが緊急停止した場合に発生します。
項目 全機種共通 入力部 入力点数 2点 外部出力電圧制御 (CV) 設定範囲 定格出力電圧の 0% ~ +100% 入力電圧範囲 0V 〜 +5V または 0V 〜 +10V(選択可) 確度 ±(1% of rating) 外部電流制御(CC)
外部電力制御(CP) *1設定範囲 定格電流、定格電力の -100% 〜 +100% 入力電圧範囲 -5V 〜 +5V または -10V 〜 +10V(選択可) 確度 ±(1% of rating) 出力部 出力点数 2点 電圧モニタ(VMON) モニタ範囲 定格出力電圧の 0% 〜 +100% 出力電圧範囲 0V 〜 +5V または 0V 〜 +10V(選択可) 確度 1% of rating 電流モニタ(IMON) モニタ範囲 定格出力電流の -100% 〜 +100% 出力電圧範囲 -5V 〜 +5V または -10V 〜 +10V(選択可) 確度 ±(1% of rating) - *1 電流制御、電力制御のどちらかを選択
項目 全機種共通 固定入力点数 1点(極性切り替え可能) 選択入力点数 5点(極性切り替え可能) 入力形式 フォトカプラ絶縁入力(電流シンク/ソース出力両対応) 固定機能 ALARM IN HIGH アラームの発生 選択機能 OFF 端子を使用しない OUTPUT ON 出力をオンにする OUTPUT OFF 出力をオフにする OUTPUT CTRL 出力をオン/オフする L ALARM IN LOW アラームの発生 ALARM CLR LOW アラームの解除 SEQ RUN シーケンスの開始/終了 SEQ PAUSE シーケンスの停止/再開 INTEG CTRL 積算計測の開始/停止 INTEG RESET 積算計測データをリセット ACQUIRE TRIG 計測用のトリガを入力 SEQ TRIG IN シーケンス用のトリガを入力 MEM1 RECALL プリセットメモリー1を呼び出す MEM2 RECALL プリセットメモリー2を呼び出す 外部回路電源範囲 12V 〜 24Vdc(± 10%) 項目 全機種共通 出力点数 6 点(極性切り替え可能) 出力形式 半導体リレー出力 選択機能 OFF 端子を使用しない OUTPUT ON 出力オン時に信号を出力 POWER ON 電源がオンで出力できるとき信号を出力 H ALARM OUT HIGH アラームが発生したとき信号を出力 L ALARM OUT LOW アラームが発生したとき信号を出力 CC STATUS CC モードで動作したときに信号を出力 CV STATUS CV モードで動作したときに信号を出力 SEQ TRIG OUT シーケンス用のトリガを出力 SEQ STATUS シーケンス実行時に信号を出力 EXT DIN BUSY デジタル入力が BUSY 状態のとき信号を出力 MEM1 ACT TIME プリセットメモリー 1 に設定が完了したとき信号を出力 MEM2 ACT TIME プリセットメモリー 2 に設定が完了したとき信号を出力 RELAY DRIVE DC OUTPUT 端子の出力オン/オフと連動し、時間差約 100 ms の信号を出力。Ch.6 にのみ設定可能。 項目 全機種共通 共通仕様 ソフトウェアプロトコル IEEE std. 488.2-1992 コマンド言語 SCPI Specification 1999.0 仕様に準拠 RS232C ハードウェア D-SUB 9 ピンコネクタ
ボーレート:1200 / 2400 / 9600 / 19200 / 38400 / 57600 / 115200 bps
データ長:8bit、ストップビット:1bit、パリティビット:なし
フロー制御:なし/ CTS-RTSプログラムメッセージターミネータ 受信時 LF、送信時 LF USB
(デバイス)ハードウェア 標準 B タイプソケット
USB2.0 仕様に準拠、通信速度 480 Mbps(High Speed)プログラムメッセージターミネータ 受信時:LF or EOM、送信時:LF + EOM デバイスクラス USBTMC-USB488 デバイスクラス仕様に準拠 USB
(ホスト)ハードウェア 標準 A タイプソケット
USB2.0 仕様に準拠、通信速度 480 Mbps(High Speed)LAN ハードウェア IEEE 802.3 100BASE-TX/10BASE-T Ethernet 通信プロトコル SCPI-RAW、SCPI-Telnet、HiSLIP、VXI-11 プログラムメッセージターミネータ SCPI-RAW:受信時 LF 、送信時 LF
HiSLIP: 受信時 LF または END、送信時 LF + END対応規格 LXI Version 1.5 Specifications 2016 項目 全機種共通 同期機能 (クロック同期) 概要 EXT SYNC コネクタを使用してほかの PXB シリーズと接続したあと、 内部クロックでの同期を確立するとディスプレイに SYNC アイコンが表示される。 シーケンス同期 プログラムの開始、ステップの開始を同期 測定同期 測定の開始を同期 出力同期 出力オン/オフを同期 シーケンス機能 動作モード CVモード、CCモード、CPモード 最大ブログラム数 30 最大ステップ数 10000 ステップ実行時間 1ms 〜 3600000s ループ回数 1 ~ 100000、または無限 サイン機能 動作モード CVモード、CCモード 周波数設定範囲*1 1Hz 〜 1000Hz 周波数設定 分解能 1Hz 〜 10Hz 0.2Hz 12Hz ~ 100Hz 2Hz 120Hz ~ 1000Hz 20Hz CV 最大設定値 定格電圧の105 %まで設定可能 最大オフセット設定 定格電圧の105 %まで設定可能 CC 最大設定値 定格電流の210 %まで設定可能 最大オフセット設定 定格電流の± 105% まで設定可能 バルス機能 動作モード CVモード、CCモード 周波数設定範囲*1 1Hz 〜 1000Hz 周波数設定 分解能 1Hz 〜 10Hz 0.01Hz 12Hz ~ 100Hz 0.1Hz 120Hz ~ 1000Hz 1Hz CV Highレベル定格電流 定格電圧の105%まで設定可能 Lowレベル定格電流 定格電圧の105%まで設定可能 CC Highレベル定格電流 定格電流の105%まで設定可能 Lowレベル定格電流 定格電流の105%まで設定可能 デューティ比 2.5% 〜 97.5% 測定トリガ 測定開始条件(トリガソース) 測定開始の条件を選択可能 (ディスプレイから入力時、 リモートコントロールでコマンド入力時、外部コントロールで信号を入力時、同期操作時) 測定回数 1 ~ 65536 測定遅延時間 設定範囲 0s 〜 100s 設定分解能 0.1ms 測定間隔 設定範囲 0.1ms 〜 3600s 設定分解能 0.1ms 測定時間 設定範囲 0.1ms 〜 1s 設定分解能 0.1ms I-V 特性機能 動作モード CVモード、CCモード 設定項目数 3点~ 100点(点と点との間は直線で補間) プリセットメモリー メモリー数 20 保存項目 CV、CC、CP 各モードでの設定値、保護機能設定値、IR 設定値 セットアップメモリー メモリー数 21 保存項目 積算値を記録する条件、積算値をリセットする条件、プリセットメモリーを呼び出すときの確認動作
DC OUTPUT 端子からの出力オン/オフ、測定 1 回あたりの記録時間、測定値の記録回数
優先動作モード、出力オフ時のインピーダンス設定、負荷設定値(電圧値/電流値/電力値/抵抗値)
出力モード、I-V 特性、保護機能(過電流保護/過電圧保護/低電圧保護/過電力保護/系統過電圧保護)
パルス機能の設定値、サイン機能の設定値、レスポンス、スルーレート
測定トリガ適用の遅延時間、測定間隔、測定のトリガソースキーロック Level1 出力オン/オフとプリセットメモリーの呼び出しが可能 Level2 出力オン/オフが可能 Level3 出力オフが可能 並列運転台数 最大10台 - *1 PXBシリーズの出力ゲイン特性により、Frequencyを100Hz以上に設定すると出力が減衰します。
項目 PXB20K-50 PXB20K-500 PXB20K-1000 PXB20K-1500 質量 約41kg 約38kg 約37kg 約37kg 寸法 430(455)W × 128(160)H × 720(1000)Dmm(最大寸) 詳細は外形寸法図をご参照ください。 環境条件 動作環境 屋内使用、過電圧カテゴリII 動作温度 0°C〜 +40°C 0°C〜 +50°C 動作湿度 20%rh 〜 85%rh (結露なし) 保存温度 -25°C〜 +60°C 保存湿度 90%rh 以下(結露なし) 高度 2000mまで 冷却方式 ファンによる強制空冷 付属品 INPUT 端子カバー、外部コントロール用コネクタキット(1 組)、シャシ接続線、
OUTPUT 端子カバー、DC OUTPUT 端子用ねじ(1 組)、EXT SYNC コネクタカバー、SENSING 端子カバー、
SENSING コネクタ(2 個)、同期運転信号ケーブルキット、安全のために(1 冊)、China RoHS シート(1 枚)、
CD-ROM(1 枚)、セットアップガイド(1 冊)、クイックリファレンス(和文 1 枚、英文 1 枚)、重量物警告シール(1 枚)耐電圧 入力 - GND間 2200Vac、1 分間 入力 - 出力間 2200Vac、1 分間 出力 - GND間 500Vdc、1 分間 1800Vdc、1 分間 1800Vdc、1 分間 3000Vdc、1 分間 絶縁抵抗 入力 - GND間 30M Ω、500Vdc 入力 - 出力間 30M Ω、500Vdc 30M Ω、1000Vdc 対接地電圧 ± 250V ± 1000V ± 1000V +2000V / -1000V 電磁適合性(EMC) *1 *2 以下の指令および規格の要求事項に適合
EMC 指令 2014/30/EU
EN 61326-1(Class A*3)安全性*1 以下の指令および規格の要求事項に適合
低電圧指令 2014/35/EU*2
EN 61010-1(Class I*4, 過電圧カテゴリII , 汚染度 2*5)- *1 特注品、改造品には適用されません。
- *2 本体に CE マーキング/ UKCA マーキングの表示のあるモデルに対してのみ。
- *3 本製品は Class A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。
そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。 - *4 本製品は Class I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。
- *5 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)が付着した状態です。
汚染度 2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。
Sofern nicht anders angegeben, gelten für die Spezifikationen die folgenden Einstellungen und Bedingungen
- Die Aufwärmzeit beträgt 30 Minuten.
Definitionen der Begriffe sind wie folgt.
- TYP-Wert: typischer Wert bei einer Umgebungstemperatur von 23°C. Die Leistung wird nicht garantiert.
- Einstellung:Zeigt den Einstellungswert an.
- READING: Zeigt die Lektüre an.
- Bewertung: gibt den bewerteten Wert an.
- Offen: Zeigt an, dass die Klemme DC OUTPUT einem offenen Zustand entspricht.
- +,-: Das Zeichen + steht für die Quelle, das Zeichen – für die Senke.
- Vout: gibt die Ausgangsspannung an.
Aufstellung
Optionen
Weitere Informationen über optionale Produkte finden Sie auf den einzelnen Produktseiten.
Parallelbetriebskabel
Halterung für Gestellmontage
Lastkabel
*Kompatibles Modell: PXB20K-50 *Kompatible Modelle: PXB20K-250, PXB20K-500. *Kompatible Modelle: PXB20K-1000, PXB20K-1500.
Netzkabel für dreiphasigen Eingang
GPIB-Konverter
Katalog
Die Elektrizität wandelt die Energie vom Motor in den Motor um, der wiederum Energie in beide Richtungen umwandelt, so dass die elektrischen Komponenten (Wechselrichter, Batterie usw.), die den Motor antreiben, einem bidirektionalen Stromfluss unterliegen.
Bei der Bewertung dieser elektrischen Komponenten stellte sich heraus, dass der Markt Stromversorgungen verlangte, die bidirektionale Ströme verarbeiten konnten, und dass der Leistungsbereich je nach Art des Fahrzeugs von 10 kW bis zu mehreren 100 kW reichte, so dass es eine große Bandbreite an Leistungsanforderungen gab. Zu diesem Zeitpunkt verfügte Kikusui weder über ein bidirektionales Gleichstromnetzteil noch über ein Netzteil, das mehrere hundert kW verarbeiten konnte. Wir beschlossen, ein bidirektionales Gleichstromnetzteil zu entwickeln, das die Marktanforderungen in ausreichendem Maße erfüllen konnte, da der Marktbedarf noch höher sein würde, wenn nicht nur Autos, sondern alle Verkehrsmittel in Zukunft elektrifiziert würden.
