DC-Stromversorgung mit hoher Kapazität und großem Leistungsbereich PXT-Serie
Für fortschrittliche
PXT-Serie
elektrische Anwendungen
Ausgezeichnete Größe und Vielseitigkeit.
Diese DC-Stromversorgung mit hoher Kapazität ist eine optimale Lösung.
Maximal 20 kW Leistung im 3U-Format
Es kann als eigenständiges Gerät verwendet oder in Prüfsysteme integriert werden.
Darüber hinaus garantiert die hervorragende Wärmeableitung den Betrieb bei einer Umgebungstemperatur von 50 °C, wodurch sich das Gerät für raue Prüfumgebungen mit hohen Temperaturen eignet.
DC-Stromversorgung mit hoher Kapazität und großem Leistungsbereich PXT-Serie
Die Hochleistungs-DC-Stromversorgungen der Serie PXT mit hoher Kapazität und großem Leistungsbereich bieten eine maximale Nennleistung von 20 kW im kompakten 3U-Format. Zusätzlich zu einem variablen Innenwiderstand und den Funktionen Ableiter EIN/AUS und Ausgangsverzögerung EIN/ AUS verfügt die PXT-Serie über verschiedene Kommunikationsschnittstellen (standardmäßig LAN, USB und RS232C).
Es kann als eigenständiges Gerät verwendet oder in Prüfsysteme integriert werden. Darüber hinaus garantiert die hervorragende Wärmeableitung den Betrieb bei einer Umgebungstemperatur von 50 °C, wodurch sich das Gerät für raue Prüfumgebungen mit hohen Temperaturen eignet. Die PXT-Serie ist außerdem in hohem Maße skalierbar, und ihre Leistung kann im Parallelbetrieb (bis zu 25 Geräte) auf bis zu 500 kW erhöht werden.
große Leistungsdichte
Hohe Leistung und kompakt
Maximal 20 kW Leistung im 3U-Format
1500V
Unterstützt eine maximale Spannung von 1500 V
Umgebungstemperaturen von bis zu 50 °C (122 °F)
Volllast-Dauerbetrieb auch bei Umgebungstemperaturen von bis zu 50 °C (122 °F) möglich
Standardmäßig
Standardmäßig mit LAN, USB, RS232C, externer analoger Steuerung (isolierter Typ) ausgestattet
Leistung/Funktionen
Vergleich von PAT500-80TM (40 kW) und PXT20K-500 x 2 Einheiten (40 kW)

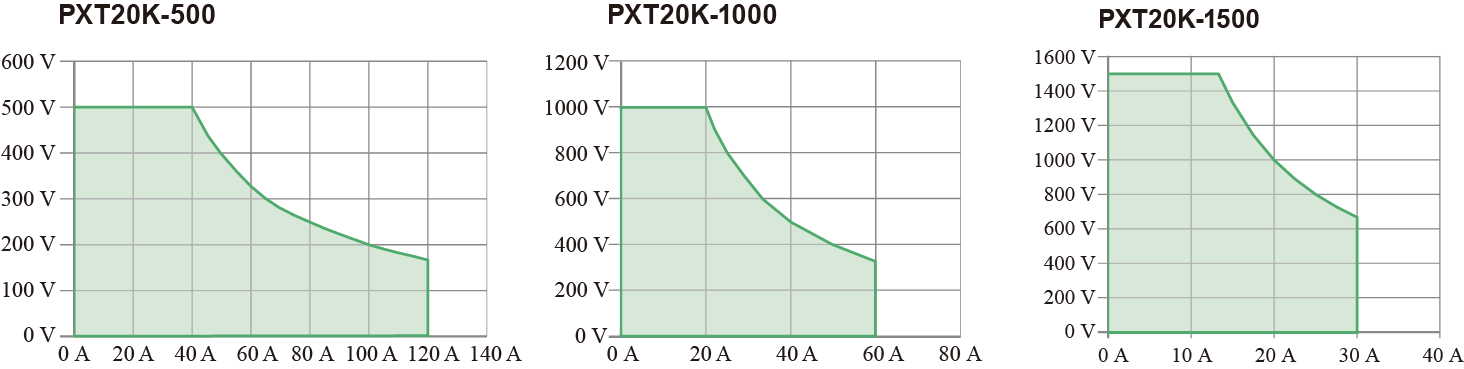

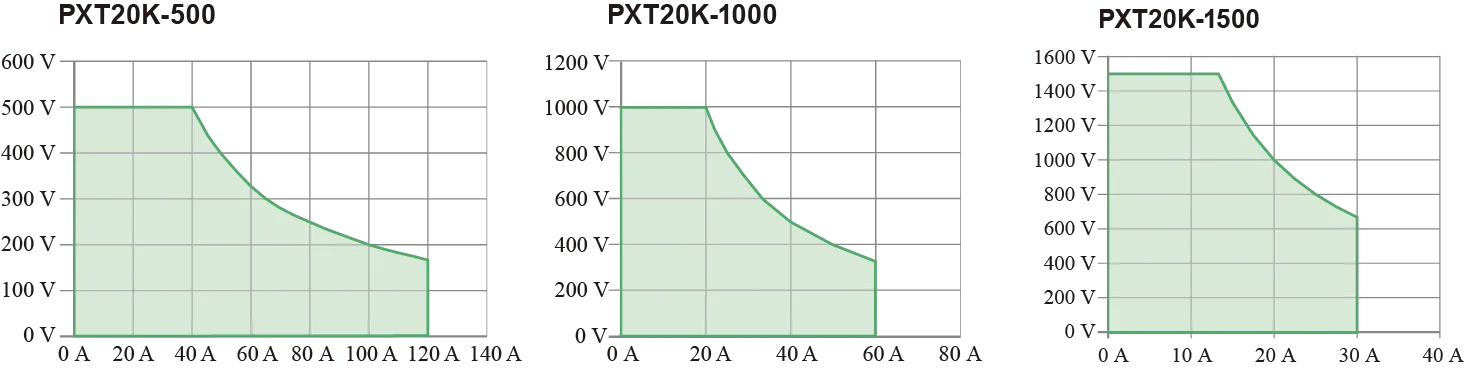

Bereich der Ausgangsleistung 2,25- bis 3-facher Netzbetrieb
Die PXT-Serie weist einen Betriebsbereich des 2,25- bis 3-fachen Leistungsverhältnisses auf, was einen breiten Bereich von Spannungs- und Stromeinstellungskombinationen ermöglicht. Zum Beispiel kann die PXT20K-500 innerhalb des Nennausgangsleistungsbereichs von 20 kW nahtlos von 500 V-40 A bis 166,6 V-120 A betrieben werden.
Geringe Restwelligkeit
Dieses Schaltstromversorgung hat eine niedrige Restwelligkeit.
*PXT20K-500: Festgelegter Wert 700 mVp-p (100 mVrms)
Hervorragende Vielseitigkeit dank eines breiten Ausgangsbereichs
Deckt mehrere Einzelbereichsmodelle ab!
Hervorragende Charakteristik des Einschwingverhaltens
Eine Einschwingzeit von 6 ms oder weniger* gewährleistet hochwertige Ausgangswellenformen, auch wenn sich die Stromstärke abrupt ändert.
*Die Zeit, die erforderlich ist, damit die Ausgangsspannung innerhalb von ± (0,1 % + 10 mV) der Nennausgangsspannung zurückkehrt, wenn die Ansprechzeit des Konstantspannungs- Modus auf SCHNELL festgelegt ist. Die Ausgangsstromschwankung beträgt 50 % bis 100 % der maximalen Stromstärke bei der eingestellten Ausgangsspannung.

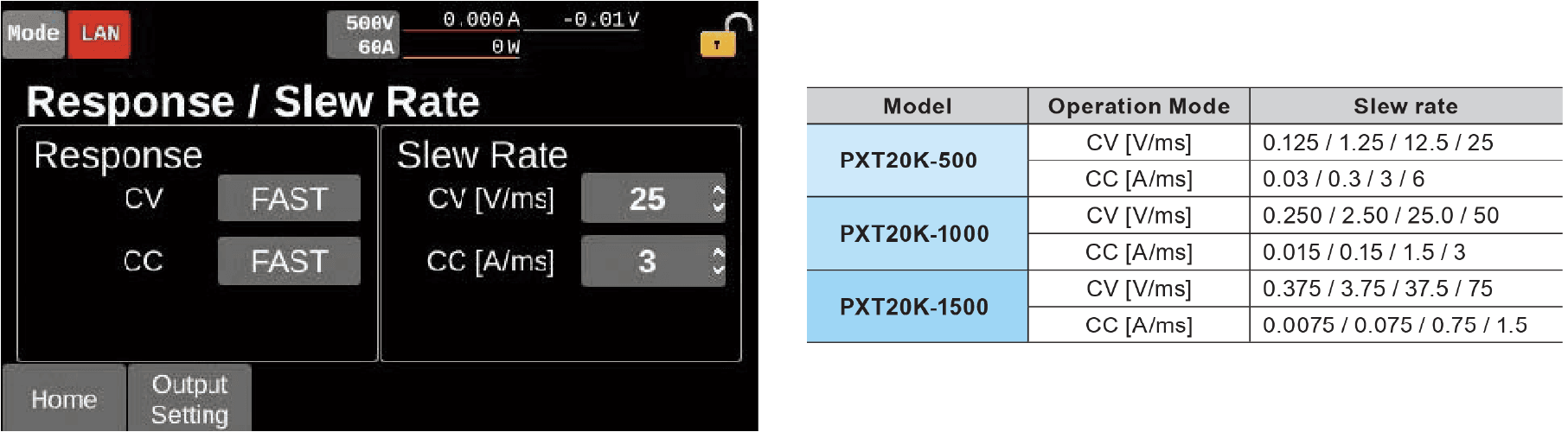

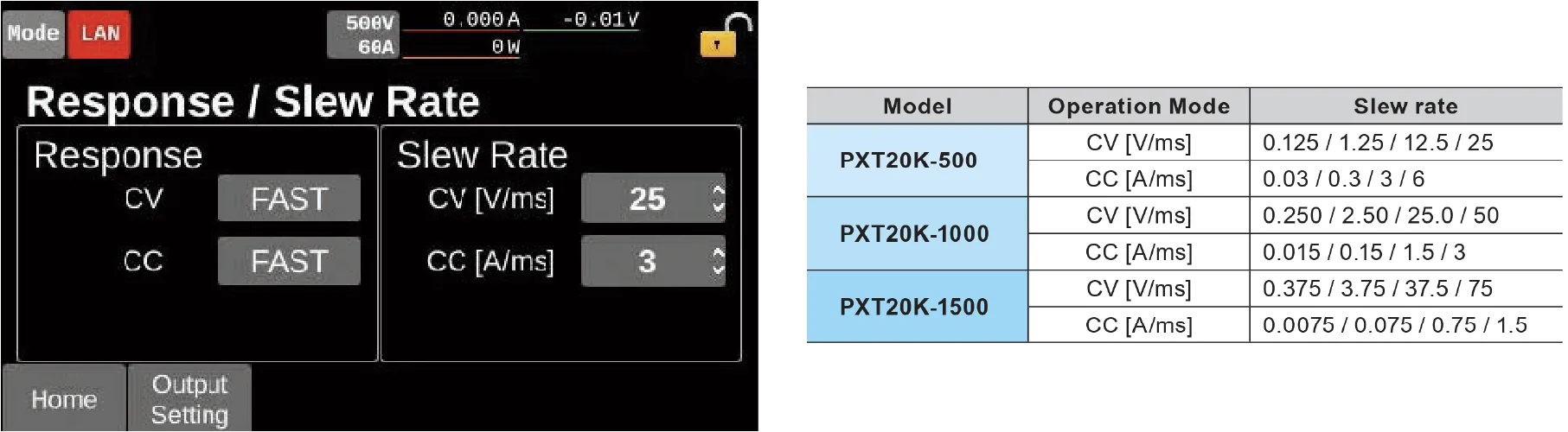

Optimiert für verschiedene Zwecke und Anwendungen, mit wählbaren Reaktionsgeschwindigkeiten
Die erforderliche Reaktionsgeschwindigkeit von Stromversorgungsgeräten variiert je nach Prüfbedingungen und Lastspezifikationen. Bei der PXT-Serie kann die Reaktionsgeschwindigkeit der Stromversorgung je nach Anwendung beliebig geändert werden.
Mit einer Touchscreen-Anzeige ausgestattet
Durch Drücken oder Wischen mit dem Finger auf dem Display können Bildschirmelemente ausgewählt oder numerische Werte eingestellt werden. Das Display ist druckempfindlich und kann auch mit Handschuhen bedient werden.
Ableitung-EIN/AUS-Funktion
Durch die Aktivierung der Ableitungsfunktion wird die elektrische Ladung in der Last, die sich bei ausgeschaltetem AUSGANG angesammelt hat, schnell entladen und die Ausgangsspannung kann verringert werden.
Eine an den Ausgang angeschlossene Batterie wird entladen, wenn die Ableitungsfunktion aktiviert ist, auch wenn der AUSGANG ausgeschaltet ist. In diesen Fällen kann eine unnötige Entladung verhindert werden, indem die Ableitungsfunktion deaktiviert wird.
| Element | Beschreibung |
|---|---|
| Aktivieren | Aktiviert die Ableitungsfunktion. Der Senkenstrom fließt, wenn der Ausgang deaktiviert ist. |
| Deaktivieren | Deaktiviert die Ableitungsfunktion. Verhindert die unbeabsichtigte Entladung, wenn der Ausgang ausgeschaltet ist. Aufgrund des Widerstands innerhalb der PXT-Serie fließt jedoch immer noch ein geringer Senkenstrom. Die Referenzwerte des Innenwiderstands sind wie folgt: PXT20K-500: Ca. 55 kΩ PXT20K-1500: Ca. 560 kΩ |
Prioritätsbetriebsmodus
Der Betriebsmodus bei eingeschaltetem Ausgang als Konstantspannung (CV), Konstantstrom (CC) oder Konstantleistung (CP) eingestellt werden. Bei Anschluss von Batterien, Netzteilen usw. kann durch Einstellen des Konstantstrom- Modus als Prioritätsbetriebsmodus ein Überschwingen verhindert werden.
*Einstellbare Betriebsarten: Konstante Spannung (CV), konstanter Strom (CC), konstante Leistung (CP).
Schnelle Nulllast-Abfallzeit
Die PXT-Serie erreicht eine Nulllast-Abfallzeit von 750 ms. Dies trägt zu einer Verkürzung der Taktzeit bei.
Externe Steuerungsfunktion
Der EXT CONT-Anschluss an der Rückseite kann zur Steuerung der PXT-Serie mit externen Geräten verwendet werden. Die digitalen Allzweck-Eingangsund Ausgangsanschlüsse können mit beliebigen Funktionen belegt werden, was den Systemaufbau in Kombination mit anderen Messgeräten erleichtert.
Standardmäßig mit digitalen Ein- und Ausgängen sowohl für NPN- als auch für PNP-SPS ausgestattet. Der analoge Ein- und Ausgang ist standardmäßig von den OUTPUT-Anschlüssen isoliert, was eine sichere analoge Steuerung von einer SPS ermöglicht.
| Anschluss-Nr. | Methode | I/O | Name | Beschreibung |
|---|---|---|---|---|
| 1 | Digital | O | OUT Ch.1 | Allzweck-OUTPUT-Anschluss |
| 2 | Digital | O | OUT Ch.2 | Allzweck-OUTPUT-Anschluss |
| 3 | Digital | O | OUT Ch.3 | Allzweck-OUTPUT-Anschluss |
| 4 | – | – | DO COM | Digitalausgang allgemein |
| 5 | – | – | DI COM | Digitalausgang allgemein |
| 6 | Digital | I | IN Ch.1 | Allzweck-Eingangsanschluss |
| 7 | Digital | I | IN Ch.2 | Allzweck-Eingangsanschluss |
| 8 | Digital | I | IN Ch.3 | Allzweck-Eingangsanschluss |
| 9 | – | O | +12-V-AUSGANG | 12-V-Referenzspannung für digitalen Eingang verfügbar |
| 10 | – | – | – | Nicht verwendet |
| 11 | – | – | A COM | Analoges Signal allgemein |
| 12 | Analog | O | VMON | Spannungsmonitor |
| 13 | Analog | O | IMON | Stromstärkemonitor |
| 14 | Digital | O | OUT Ch.4 | Allzweck-OUTPUT-Anschluss |
| 15 | Digital | O | OUT Ch.5 | Allzweck-OUTPUT-Anschluss |
| 16 | Digital | O | OUT Ch.6 | Allzweck-OUTPUT-Anschluss |
| 17 | – | – | DO COM | Digitalausgang allgemein |
| 18 | – | – | DI COM | Digitalausgang allgemein |
| 19 | Digital | I | IN Ch.4 | Allzweck-Eingangsanschluss |
| 20 | Digital | I | IN Ch.5 | Allzweck-Eingangsanschluss |
| 21 | Digital | I | H ALARM IN | HOCH-Alarm EXT HOCH tritt auf |
| 22 | – | – | 12V COM | 12-V-Referenzspannung allgemein |
| 23 | – | – | A COM | Analoges Signal allgemein |
| 24 | Analog | I | EXT CV | Spannungssteuerung im Konstantspannungsmodus |
| 25 | Analog | I | EXT CC/CP | Stromstärkesteuerung in den Konstantstrom-/Konstantleistungsmodi |
| Methode | Funktion |
|---|---|
| Analogeingang | Einstellung der Spannungs- und Stromstärkewerte |
| Analogausgang | Überwachung der Spannungs- und Stromstärkewerte |
| Isolierter digitaler Allzweck-Eingangsanschluss (Kanal 1 bis Kanal 5)*Isolierter Optokoppler-Eingang (Unterstützt sowohl die Stromsenke als auch die Quelle) |
|
| Digitaleingang (Kanal 6) | HIGH-Alarm erzeugen (fest) |
| Isolierter digitaler Allzweck- Ausgangsanschluss (Kanal 1 bis Kanal 6)*Halbleiter-Relaisausgang |
|
Isolierte digitale Allzweck-Eingangsanschlüsse stehen für den Kanal 1 bis Kanal 5 zur Verfügung. Jeder Einstellungswert aus den rechts aufgeführten Punkten kann ausgewählt werden.
Isolierte digitale Allzweck-Ausgangsanschlüsse stehen für den Kanal 1 bis Kanal 6 zur Verfügung. Jeder Einstellungswert aus den rechts aufgeführten Punkten kann ausgewählt werden.
Sequenzfunktion
Voreingestellte Vorgänge können kontinuierlich ausgeführt werden. Insgesamt können 30 Programme und bis zu 10.000 Schritte für alle Programme erstellt werden. Die im Speicher des Geräts gespeicherten Programme und Daten können über das Bedienfeld auf einen USB-Speicherstick exportiert werden.

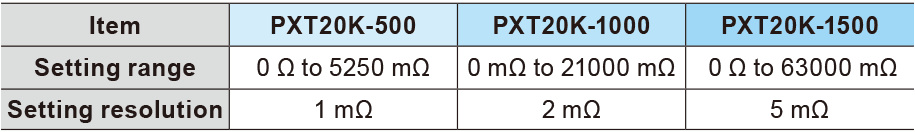

Variable Innenwiderstandsfunktion
Die Funktion kann den Wert der Ausgangsspannung im Konstantspannungsbetrieb entsprechend dem Wert des Ausgangsstroms auf der Grundlage des festgelegten Widerstandswerts ändern. Einfache Simulation des Innenwiderstands von wiederaufladbaren Batterien und Kabelbäumen usw.
I-V-Charakteristikfunktion
Durch die Registrierung mehrerer beliebiger Punkte auf den I-U-Kennlinien können beliebige I-U-Charakteristiken für jeden CC- und CV-Betriebsmodus eingestellt werden. Es können beliebige Punkte von 3 bis 100 registriert werden, sodass die I-U-Charakteristik von wiederaufladbaren Batterien und anderen Geräten simuliert werden kann.
Bis zu 10 Geräte können parallel betrieben werden, die eine Leistung von 200 kW* erreichen
Inklusive Master-Gerät können zu 10 Geräte (200 kW) parallel betrieben werden. Der Anschluss erfolgt im Ein-Steuerungs-Parallelbetrieb, und über das Bedienfeld des Master- Geräts kann das gesamte System gesteuert und angezeigt werden. Die automatische Erkennungsfunktion macht komplizierte Einstellungen überflüssig und ermöglicht den Aufbau von Systemen mit hoher Kapazität.
* Der Parallelbetrieb ist zwischen Modellen mit unterschiedlichen Eingangsnennspannungen möglich.
● Wenden Sie sich bitte an uns, wenn Sie mehr als 10 Einheiten parallel betreiben möchten.
Auswählbarer Stromeingang
Volle Ausgangsleistung bei der Nennleistung, unabhängig von der Eingangsspannung. Wählen Sie die 3-phasigen 3-adrigen 200-V- oder 400-V-Modelle aus. Keine Leistungsbegrenzung für beide Eingangsspannungen.
Zuverlässige und solide Leistung auch bei hohen Temperaturen
Solide Leistung bei Betriebstemperaturen von 0 °C bis 50 °C (32 °F bis 122 °F). Zeigt die volle Leistung auch bei Umgebungen mit rauen Umgebungstemperaturen, z. B. beim Einbau in einer Anlage.
Sicherheitsschutzfunktion
- OVP (Überspannungsschutz)
- UVP (Unterspannungsschutz)
- WDOG (Schutz vor Kommunikationsfehlern)
- OPP (Überleistungsschutz)
- OCP (Überstromschutz)
- EXT LOW (Externe Eingangsalarmerkennung)
- DC-Stromversorgung mit hoher Kapazität und großem Leistungsbereich
- PXT-Serie
- DC-Stromversorgung mit hoher Kapazität und großem Leistungsbereich
- PXT-Serie
Standardmäßig mit LAN-Schnittstelle und VMCB-Funktion ausgestattet
Die PXT-Serie ist standardmäßig mit LAN-, USB- und RS232C-Schnittstellen ausgestattet. Durch die Verwendung der Funktion des virtuellen Mehrkanalbusses (VMCB) ermöglicht sie Ihnen die Fernbedienung und -überwachung für 1-zu-N- sowie N-zu-M in großen Netzwerken. Diese Funktion kann auch verwendet werden, um Kommunikationsanschlüsse einzusparen oder die Steuerungszeiten mehrerer Einheiten der PXT-Serie (bis zu 8 Einheiten) zu synchronisieren. Die von unserem Unternehmen hergestellte PXB-Serie kann auch für Mehrkanalverbindungen gemischt und angepasst werden.
Beim Anschluss der VMCB-Master-Einheit über LAN
Kommunikationsüberwachungsfunktion
Diese Funktion überwacht den Kommunikationsstatus. Beispielsweise wird der Alarm aktiviert und der Ausgang ausgeschaltet, wenn das LAN-Kabel abgetrennt wird und die Kommunikation nicht innerhalb der festgelegten Zeit bestätigt wird. Diese Funktion schützt den Betrieb vor unkontrollierten Zuständen und verbessert die Zuverlässigkeit des Systems.
Schematische LAN-Netzwerkkonfiguration mit der PXT-Serie
Sicherheit für LAN-Verbindungen
Der Zugriff auf den integrierten Webserver kann mit einem Passwort eingeschränkt werden. Bei Verwendung von VXI-11, HiSLIP und SCPI-RAW für die Steuerung können auch Host-Beschränkungen über die IP-Adresse eingestellt werden. Es ist möglich, den Zugriff von jedem Terminal aus zu verhindern, das nicht als Host registriert ist (es können bis zu 4 Hosts registriert werden).
Form der Rückwandklemmen
Technische Daten
| Bild | Technische Daten | Ausgang | Restwelligkeit | Leistungsschwankung | Laständerung | Eingabe | Gewicht | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | CV | CC | Nennleistung | CV | CV | CC | CV | CC | AC (200 V 3-phasig) / (400 V 3-phasig) A | Ca. | |
 | PXT20K-500 Dreiphasig 3-Leiter (20 kW / 500 V / 120 A / Eingangsspannung 200 V) | 0 bis 500 V | 120 A | 20 kW | 100 mVrms | ±100 mV | ±240 mA | ±250 mV | ±240 mA | 80 A | 38 kg |
| PXT20K-500 Dreiphasig 3-Leiter (20kW / 500V / 120A / Eingangsspannung 400V) | 0 bis 500 V | 120 A | 20 kW | 100 mVrms | ±100 mV | ±240 mA | ±250 mV | ±240 mA | 40 A | 38 kg |
| PXT20K-1000 Dreiphasig 3-Leiter (20 kW / 1000 V / 60 A / Eingangsspannung 200 V) | 0 bis 1000 V | 60 A | 20 kW | 250 mVrms | ±200 mV | ±120 mA | ±750 mV | ±120 mA | 80 A | 38 kg |
| PXT20K-1000 Dreiphasig 3-Leiter (20 kW / 1000 V / 60 A / Eingangsspannung 400 V) | 0 bis 1000 V | 60 A | 20 kW | 250 mVrms | ±200 mV | ±120 mA | ±750 mV | ±120 mA | 40 A | 38 kg |
| PXT20K-1500 Dreiphasen-3-Leiter (20 kW / 1500 V / 30 A / 200 V Eingangsspannung) | 0 bis 1500 V | 30 A | 20 kW | 300 mVrms | ±300 mV | ±60 mA | ±750 mV | ±60 mA | 80 A | 37 kg |
| PXT20K-1500 Dreiphasen-3-Leiter (20 kW / 1500 V / 30 A / 400 V Eingangsspannung) | 0 bis 1500 V | 30 A | 20 kW | 300 mVrms | ±300 mV | ±60 mA | ±750 mV | ±60 mA | 40 A | 37 kg |
Aufstellung
Optionen
Weitere Informationen über optionale Produkte finden Sie auf den einzelnen Produktseiten.
Parallelbetrieb-Signalkabelsatz
Rahmenmontagehalterung
Lastkabel
*Anwendbare Modelle PXT20K-500 *Anwendbare Modelle PXT20K-1000, PXT20K-1500
Dreiphasiges Netzkabel
GPIB-Konverter
