Elektronische Last
ELECTRONIC LOAD
Verschiedene Operationen, die mit variablen Widerständen nicht möglich sind
Die Messung der Eigenschaften von Geräten, die Energie abgeben, wie z.B. Netzteile und Batterien, erfordert Lasten, die Energie verbrauchen. Eine einfache Last kann mit einem variablen Widerstand erreicht werden, aber für Lasten mit komplexem Verhalten ist dies möglicherweise nicht geeignet. Elektronische Lastgeräte sind Geräte, die Halbleiter wie Transistoren anstelle von variablen Widerständen verwenden. Elektronische Lastgeräte”, die Halbleiter verwenden, können Strom und Spannung frei variieren und können daher durch den Einbau einer Steuerschaltung als eine Vielzahl von Lasten verwendet werden.
Elektronische DC-Lastvorrichtung
- 3U Größe
- Feste Leistung 20kW
- Regenerative Effizienz von 90% oder mehr

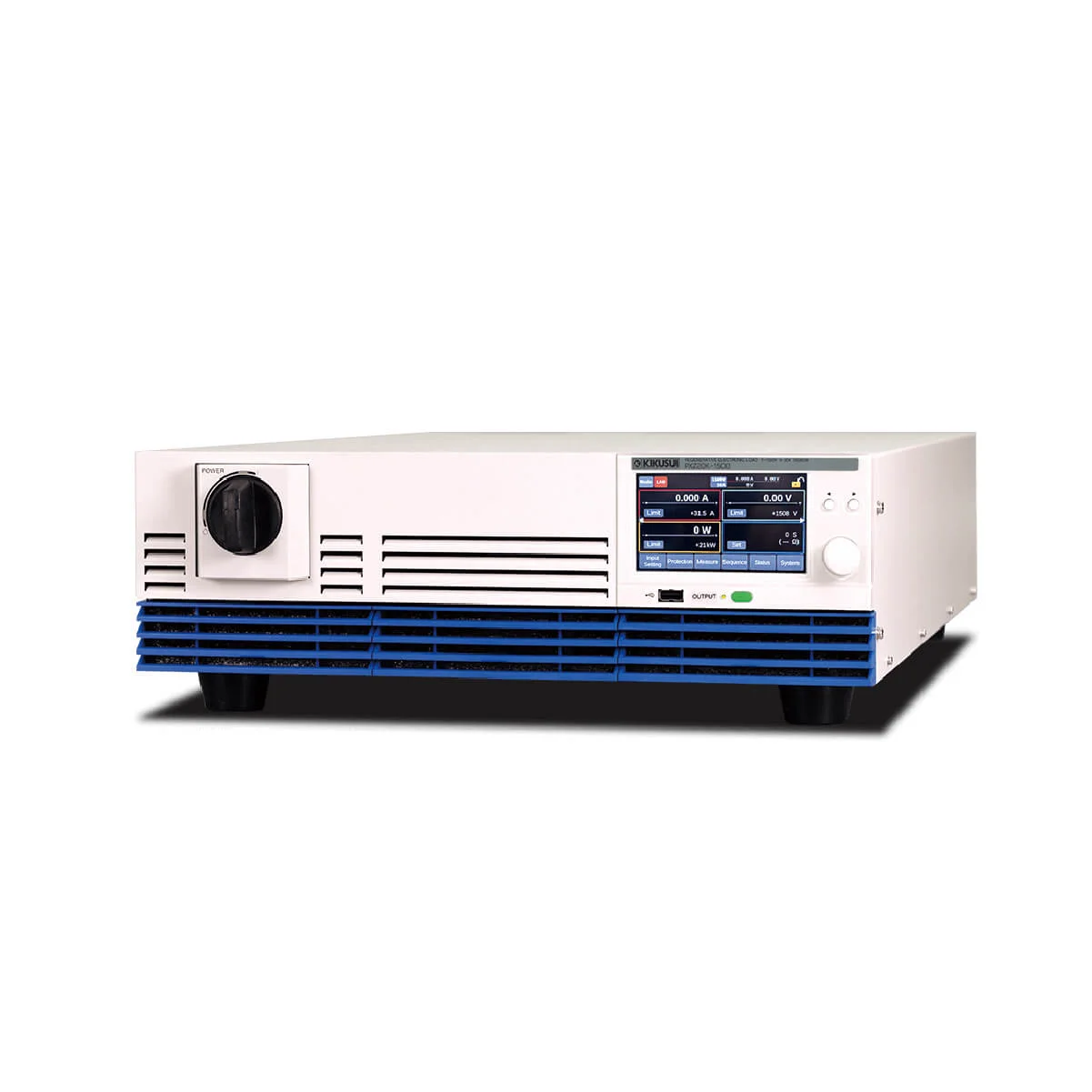

Elektronisches DC-Ladegerät mit hoher Kapazität und Rückspeisung
- Maximale Betriebsspannung 1500 V
- Betriebsarten: CC, CR, CV, CP.
- Bis zu 10 Einheiten (200 kW) können parallel betrieben werden.
- Ausgestattet mit einem Touchscreen-Display
- Vorladefunktion
- I-V-Kennlinienfunktion
- LAN, USB, RS232C, externe analoge Steuerung (isolierter Typ) als Standard
- Beliebige I-U-Charakteristik: Installierter „ARB-Modus“
- Modelle mit Impedanzmessfunktion

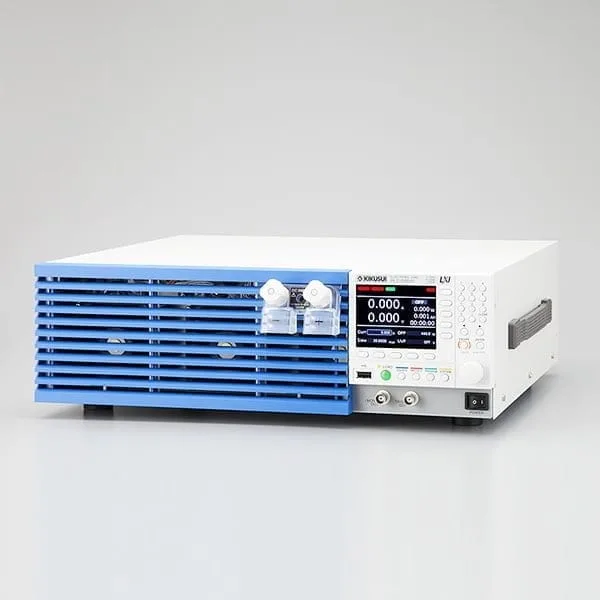

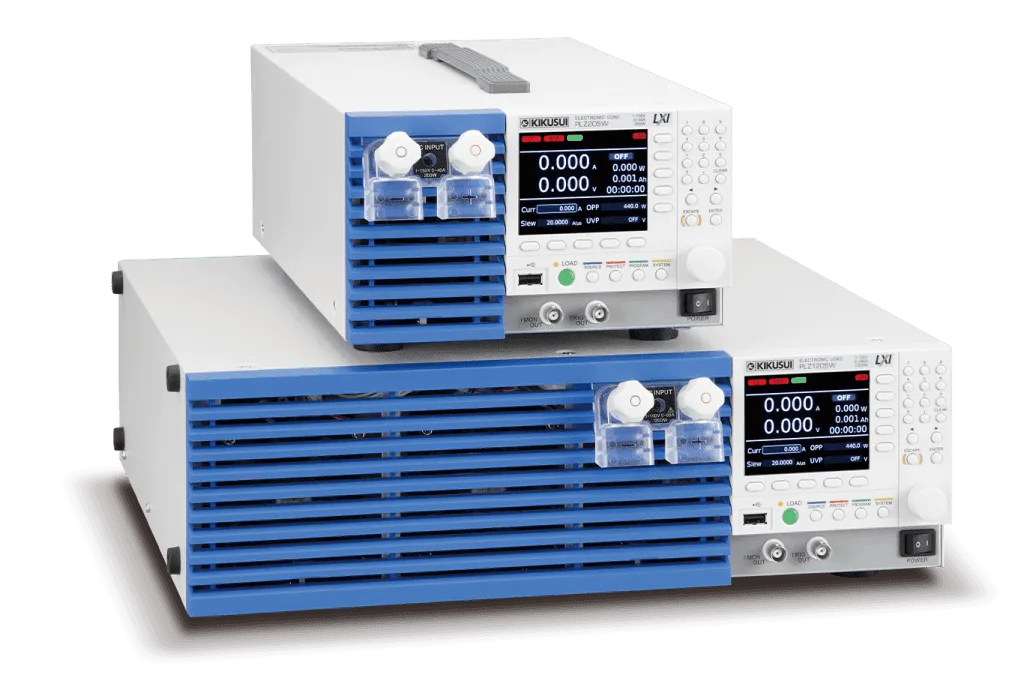

Multifunktionale elektronische Last (CC/CV/CR/CP)
- 200 W, 400 W und 1200 W, 3 Modelle.
- Betriebsspannung: 0,25 V bis 150 V (ab einem Minimum von 0,05 V)
- Hochgeschwindigkeits-Slew-Rate: 60 A/μs
- Beliebige I-U-Charakteristik: Installierter „ARB-Modus“
- Parallelbetriebsfunktion: Die Gesamtstrom- und -leistungskapazitäten
können durch den Anschluss der Booster-Einheiten
auf maximal 10,8 kW (2160 A) erhöht werden. - Benutzerfreundliche Farb-LCD-Anzeige
- Modelle mit Impedanzmessfunktion (5WZ)
- ultra-kompakt
- 100 kW/2000 A bei Parallelbetrieb

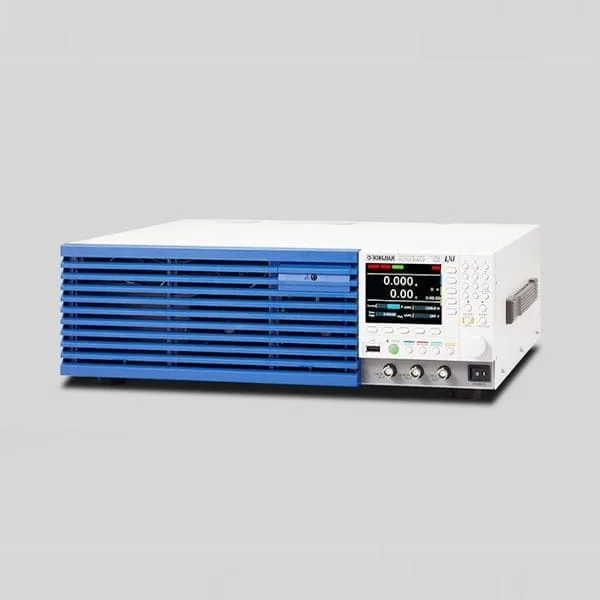

Elektronische Hochspannungs-Gleichstrom-Lastgeräte mit großer Kapazität(CC/CV/CR/CP)
- Betriebsspannung: 10 V bis 1000 V (Min. 1,5 V)
- Leistung: 5 Modelle: 1kW / 2kW / 4kW / 12kW / 20kW
- 100 kW/2000 A in Parallelschaltung (max. 5 Geräte) (kann auch an die 5WH-Serie angeschlossen werden).
- Serienmäßig mit LAN- (LXI-konform)/USB-/RS232C-Schnittstelle *GPIB optional
- Funktion Synchronbetrieb / Sequenzfunktion
- Beliebige I-U-Charakteristik: Installierter “ARB-Modus”
- Schnelle Reaktionszeiten von bis zu 10 µs
- 0 V Eingang unterstützt

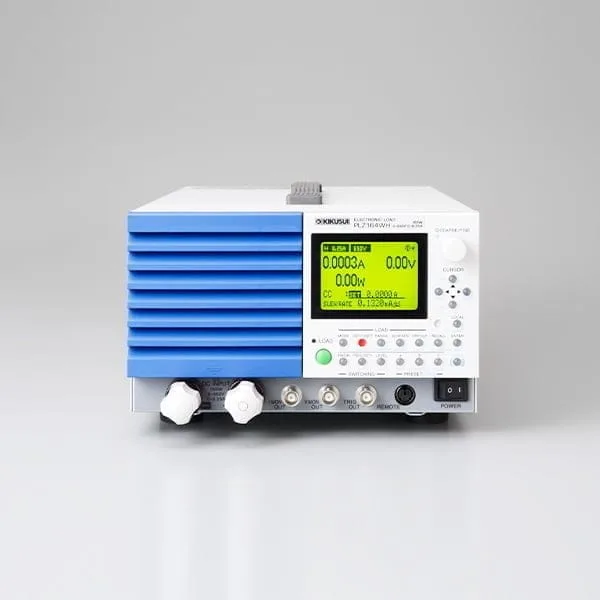

Multifunktionale elektronische Last (CC/CV/CR/CP)
- 4 Typen (165 W, 330 W, 660 W und 1000 W), insgesamt 5 Modelle
- 0 V Eingang unterstützt (PLZ164WA, PLZ664WA)
- Schnelle Reaktion mit einer maximalen Anstiegsrate von 16 A/µs (Anstiegszeitumsetzung 10 µs).
- Es werden sechs Betriebsarten unterstützt.
(konstanter Strom, konstanter Widerstand, konstante Spannung, konstante Leistung, konstanter Strom + konstante Spannung, konstanter Widerstand + konstante Spannung) - Die Timerfunktion sowie die Zeit- und Spannungsmessfunktionen ermöglichen die Bewertung der Entladeeigenschaften von Batterien.
- Ausgestattet mit Sequenzierungs- und Schaltfunktionen
- * Ausgelaufen/ Begrenzter Bestand.
- Volllaststrom von 100 A bei 0,3 V!
Elektronische Niederspannungs-, Hochgeschwindigkeits- und Hochstrom-Lastgeräte(CC/CV/CR/CP)
- Zwei Modelle, 165W und 330W
- Volllast 100 A bei 0,3 V (PLZ334WL)
- Die Mindeststartspannung beträgt 50 mV.
- Realisieren Sie die schnelle Slew-Rate von 50 A/μs bei 2,3 V Spannung am Lasteingangsanschluss. (Konvertierung der Anstiegs- / Abfallzeit: ca. 2 μs)
- Minimale Auflösung der Stromeinstellung 50 µA (Bereich L)
- 6 Betriebsmodi (CC, CR, CV, CP, CC+CV, CR + CV)
- Die Timerfunktion sowie die Zeit- und Spannungsmessfunktionen ermöglichen die Bewertung der Entladeeigenschaften von Batterien.
- Ausgestattet mit Sequenzierungs- und Schaltfunktionen
- * Ausgelaufen/ Begrenzter Bestand.
- Parallelbetrieb von Ladeeinheiten
- Betriebsspannung am Eingang 0 V Modelle
Multifunktionale elektronische DC-Lastgeräte vom Einheitstyp
- Slew-Rate von 2,4 A/μs bei steigender und fallender Flanke im Konstantstrom-Modus (PLZ150U)
- Eingangsbetriebsspannung 0 V Modell (PLZ70UA)
- Bis zu fünf Ladeeinheiten (gleiches Modell) können parallel betrieben werden.
- Die Timerfunktion sowie die Zeit- und Spannungsmessfunktionen ermöglichen die Bewertung der Entladeeigenschaften von Batterien.
- Ausgestattet mit Sequenzierungs- und Schaltfunktionen
- Unterstützt standardmäßig die GPIB- und RS232C-Schnittstellen.
