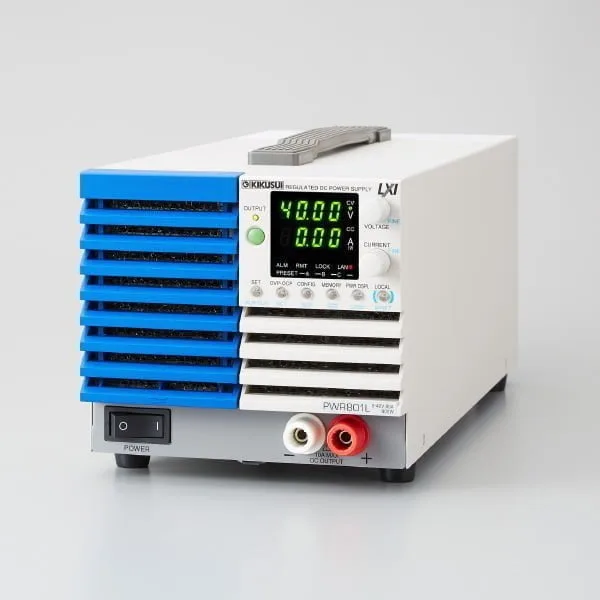

Kompakte DC-Stromversorgung mit großem Leistungsbereich PWR-01-Serie

Leistung/Funktionen

40-V-Ausführung

Modell	Spannungsausgang	Stromausgang	Leistungsabgabe
PWR401L	0V bis 40V	0A bis 40A	400W
PWR801L		0A bis 80A	800W
PWR1201L		0A bis 120A	1200W
PWR2001L		0A bis 200A	2000W

80-V-Ausführung

Modell	Spannungsausgang	Stromausgang	Leistungsabgabe
PWR401ML	0V bis 80V	0A bis 20A	400W
PWR801ML		0A bis 40A	800W
PWR1201ML		0A bis 60A	1200W
PWR2001ML		0A bis 100A	2000W

240-V-Ausführung

Modell	Spannungsausgang	Stromausgang	Leistungsabgabe
PWR401MH	0V bis 240V	0A bis 5A	400W
PWR801MH		0A bis 10A	800W
PWR1201MH		0A bis 15A	1200W
PWR2001MH		0 A bis 25,0 A	2000W

650-V-Ausführung

Modell	Spannungsausgang	Stromausgang	Leistungsabgabe
PWR401H	0V bis 650V	0 A bis 1,85 A	400W
PWR801H		0 A bis 3,70 A	800W
PWR1201H		0 A bis 5,55 A	1200W
PWR2001H		0 A bis 9,25 A	2000W

Sequenzfunktion

Mit der Sequenzfunktion können Sie vorab von Ihnen festgelegte Programme automatisch nacheinander in einem Vorgang ausführen. Sie können jedoch keine Sequenzen nur über das Bedienfeld erstellen. Ablaufprogramme werden per Befehl vom PC aus erstellt. Sobald eine Sequenz über die Fernbedienung ausgeführt wird, wird das Programm im internen Speicher des PWR-01 gespeichert und kann dann ohne PC direkt über das Bedienfeld ausgeführt werden.

Synchronisierter Betrieb

Der synchronisierte Betrieb ermöglicht die Synchronisierung von Einstellungen und Ablaufprogrammen über Auslösersignale. Verschiedene PWR-01-Modelle (z. B. das 400 W-Modell und das 800 W-Modell) können problemlos miteinander kombiniert werden. Der synchronisierte Betrieb ist auch im Parallelbetrieb möglich. Um Ihre Netzteile erfolgreich zu synchronisieren, konfigurieren Sie bitte verschiedene Einstellungen mithilfe von Fernbedienungsbefehlen. Nach Abschluss der Konfiguration kann der synchronisierte Betrieb ohne PC durchgeführt werden.

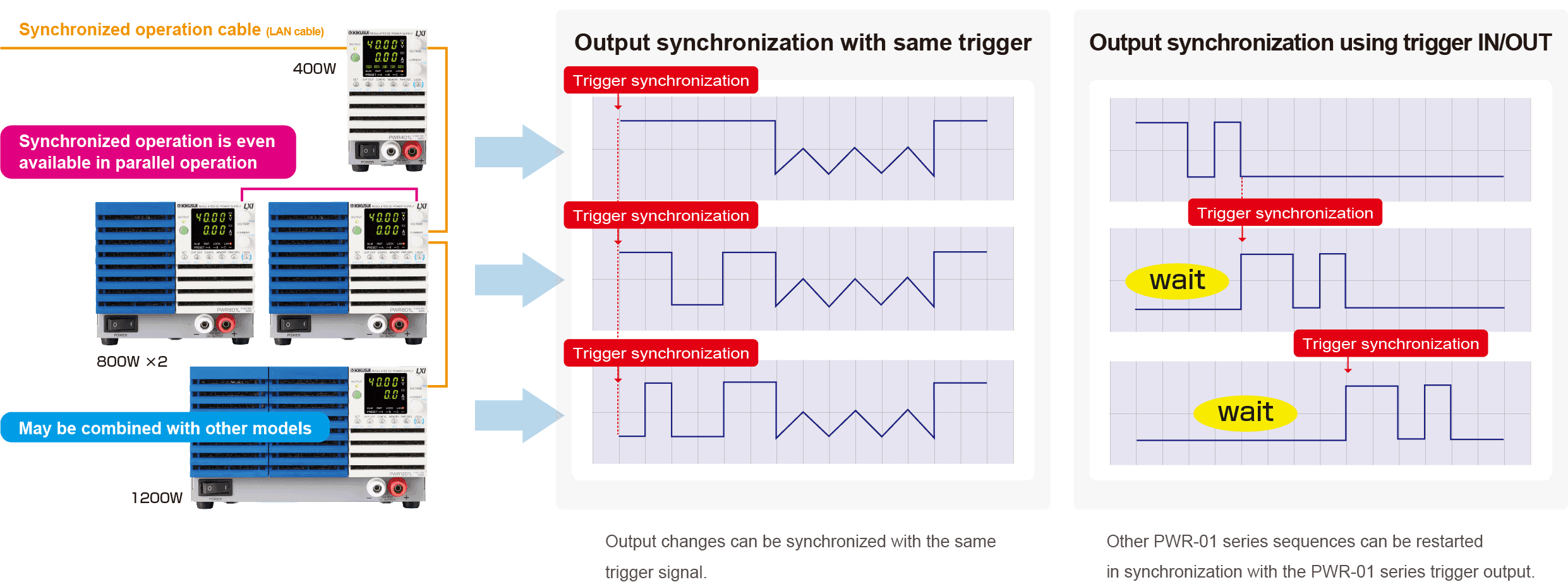

Ausgangssynchronisierung mit dem gleichen Auslöser

Standard-Kommunikationsschnittstelle

Die Serie wurde standardmäßig mit LAN-(LXI-), USB- und RS232CSchnittstellen ausgestattet, unerlässlich für die Systemintegration. Wenn Sie die RS232C-Schnittstelle verwenden, bestellen Sie bitte das optional erhältliche 9-polige D-Sub-RJ45-Transformationskabel (RD-8P/9P). Die PWR-01 wurde außerdem mit J1/J2-Anschlüssen für die analoge Steuerung ausgestattet.

J1-Stecker Anordnung der Stifte

Open in a new window ZOOM

Stift-Nr.	Signalbezeichnung	Beschreibung
J1-1	VPGM	Anschluss zur Steuerung der Ausgangsspannung mit einer externen Spannung oder einem externen Widerstand. 0 V bis 5 V; 0 % bis 100 % der Nennausgangsspannung (CF12: LO). 0 V bis 10 V; 0 % bis 100 % der Nennausgangsspannung (CF12: HI).
J1-2	VMON	Ausgangsspannungsmonitor. 0 % bis 100 % der Nennausgangsspannung werden als Spannung zwischen 0 V und 5 V erzeugt (CF13: LO) oder als Ausgangsspannung zwischen 0 V und 10 V (CF13: HI).
J1-3	REF OUT	Referenzspannung für die externe Widerstandssteuerung. 5,25 V (CF12: LO)/10,5 V (CF12: HI), maximaler Ausgangsstrom: 2,5 mA.
J1-4	PRL ON	Ein, wenn der Parallelbetrieb verwendet wird und wenn der Ausgang aktiviert ist (Ausgang über einen Open-Kollektor-Optokoppler)
J1-5	A GND	Externe Signalmasse für die Stifte 1 bis 3, 6 bis 9, 11, 12, 14, 16 und 20. Wenn die Fernbedienung nicht verwendet wird, liegt diese auf demselben elektrischen Potenzial wie der negative Ausgangsanschluss. Wenn die Fernbedienung verwendet wird, liegt diese auf demselben elektrischen Potenzial wie die negative Elektrode (-S) des Sensoreingangs.
J1-6	ALM CLEAR	Anschluss zum Löschen des Alarms. Die Alarme werden gelöscht, wenn ein Signal mit niedrigem Pegel (0 V bis 0,5 V) empfangen oder der Anschluss kurzgeschlossen wird.
J1-7	I SUM	Stromausgangsanschluss für den Parallelbetrieb.
J1-8	PRL OUT	Positiver Ausgangsanschluss für den Parallelbetrieb.
J1-9	PRL COMP IN	Korrektursignaleingangsanschluss für den Parallelbetrieb.
J1-10	A GND	Externe Signalmasse für die Stifte 1 bis 3, 6 bis 9, 11, 12, 14, 16 und 20. Wenn die Fernbedienung nicht verwendet wird, liegt diese auf demselben elektrischen Potenzial wie der negative Ausgangsanschluss. Wenn die Fernbedienung verwendet wird, liegt diese auf demselben elektrischen Potenzial wie die negative Elektrode (-S) des Sensoreingangs.
J1-11	IPGM	Anschluss zur Steuerung des Ausgangsstroms mit einer externen Spannung oder einem externen Widerstand. 0 V bis 5 V; 0 % bis 100 % des Nennausgangsstroms (CF12: LO). 0 V bis 10 V; 0 % bis 100 % des Nennausgangsstroms (CF12: HI).
J1-12	IMON	Ausgangsstrommonitor. 0 % bis 100 % des Nennausgangsstroms werden als Spannung zwischen 0 V und 5 V erzeugt (CF13: LO) oder als Ausgangsspannung zwischen 0 V und 10 V (CF13: HI).
J1-13	PRL COM	Gemeinsam für Stift 4.
J1-14	PRL ALM	Ein, wenn eine Schutzfunktion während des Parallelbetriebs aktiviert ist oder wenn ein Ausgangssignal zum Herunterfahren empfangen wird.
J1-15	A GND	Externe Signalmasse für die Stifte 1 bis 3, 6 bis 9, 11, 12, 14, 16 und 20. Wenn die Fernbedienung nicht verwendet wird, liegt diese auf demselben elektrischen Potenzial wie der negative Ausgangsanschluss. Wenn die Fernbedienung verwendet wird, liegt diese auf demselben elektrischen Potenzial wie die negative Elektrode (-S) des Sensoreingangs.
J1-16	SHUT DOWN	Anschluss zur Steuerung der Ausgangsabschaltung. Der Ausgang ist deaktiviert, wenn er auf LOW (0 V bis 0,5 V) eingestellt oder kurzgeschlossen ist.
J1-17	OUTPUT CONT	Ausgang-ein/aus-Anschluss. Ein, wenn auf LOW (0 V bis 0,5 V) eingestellt oder kurzgeschlossen; aus, wenn auf HIGH (4,5 V oder 5 V) eingestellt oder offen (CF15: LO) Ein, wenn auf HIGH (4,5 V bis 5 V) eingestellt oder offen; aus, wenn auf LOW (0 V oder 0,5 V) eingestellt oder kurzgeschlossen (CF15: HI)
J1-18	PRL COMP OUT	Korrektursignalausgangsanschluss für den Parallelbetrieb.
J1-19	PRL IN-	Negativer Eingangsanschluss für den Parallelbetrieb.
J1-20	PRL IN+	Positiver Eingangsanschluss für den Parallelbetrieb.

別ウインドウで開く

Stift-Nr.	Signalbezeichnung	Beschreibung
J1-1	VPGM	Anschluss zur Steuerung der Ausgangsspannung mit einer externen Spannung oder einem externen Widerstand. 0 V bis 5 V; 0 % bis 100 % der Nennausgangsspannung (CF12: LO). 0 V bis 10 V; 0 % bis 100 % der Nennausgangsspannung (CF12: HI).
J1-2	VMON	Ausgangsspannungsmonitor. 0 % bis 100 % der Nennausgangsspannung werden als Spannung zwischen 0 V und 5 V erzeugt (CF13: LO) oder als Ausgangsspannung zwischen 0 V und 10 V (CF13: HI).
J1-3	REF OUT	Referenzspannung für die externe Widerstandssteuerung. 5,25 V (CF12: LO)/10,5 V (CF12: HI), maximaler Ausgangsstrom: 2,5 mA.
J1-4	PRL ON	Ein, wenn der Parallelbetrieb verwendet wird und wenn der Ausgang aktiviert ist (Ausgang über einen Open-Kollektor-Optokoppler)
J1-5	A GND	Externe Signalmasse für die Stifte 1 bis 3, 6 bis 9, 11, 12, 14, 16 und 20. Wenn die Fernbedienung nicht verwendet wird, liegt diese auf demselben elektrischen Potenzial wie der negative Ausgangsanschluss. Wenn die Fernbedienung verwendet wird, liegt diese auf demselben elektrischen Potenzial wie die negative Elektrode (-S) des Sensoreingangs.
J1-6	ALM CLEAR	Anschluss zum Löschen des Alarms. Die Alarme werden gelöscht, wenn ein Signal mit niedrigem Pegel (0 V bis 0,5 V) empfangen oder der Anschluss kurzgeschlossen wird.
J1-7	I SUM	Stromausgangsanschluss für den Parallelbetrieb.
J1-8	PRL OUT	Positiver Ausgangsanschluss für den Parallelbetrieb.
J1-9	PRL COMP IN	Korrektursignaleingangsanschluss für den Parallelbetrieb.
J1-10	A GND	Externe Signalmasse für die Stifte 1 bis 3, 6 bis 9, 11, 12, 14, 16 und 20. Wenn die Fernbedienung nicht verwendet wird, liegt diese auf demselben elektrischen Potenzial wie der negative Ausgangsanschluss. Wenn die Fernbedienung verwendet wird, liegt diese auf demselben elektrischen Potenzial wie die negative Elektrode (-S) des Sensoreingangs.
J1-11	IPGM	Anschluss zur Steuerung des Ausgangsstroms mit einer externen Spannung oder einem externen Widerstand. 0 V bis 5 V; 0 % bis 100 % des Nennausgangsstroms (CF12: LO). 0 V bis 10 V; 0 % bis 100 % des Nennausgangsstroms (CF12: HI).
J1-12	IMON	Ausgangsstrommonitor. 0 % bis 100 % des Nennausgangsstroms werden als Spannung zwischen 0 V und 5 V erzeugt (CF13: LO) oder als Ausgangsspannung zwischen 0 V und 10 V (CF13: HI).
J1-13	PRL COM	Gemeinsam für Stift 4.
J1-14	PRL ALM	Ein, wenn eine Schutzfunktion während des Parallelbetriebs aktiviert ist oder wenn ein Ausgangssignal zum Herunterfahren empfangen wird.
J1-15	A GND	Externe Signalmasse für die Stifte 1 bis 3, 6 bis 9, 11, 12, 14, 16 und 20. Wenn die Fernbedienung nicht verwendet wird, liegt diese auf demselben elektrischen Potenzial wie der negative Ausgangsanschluss. Wenn die Fernbedienung verwendet wird, liegt diese auf demselben elektrischen Potenzial wie die negative Elektrode (-S) des Sensoreingangs.
J1-16	SHUT DOWN	Anschluss zur Steuerung der Ausgangsabschaltung. Der Ausgang ist deaktiviert, wenn er auf LOW (0 V bis 0,5 V) eingestellt oder kurzgeschlossen ist.
J1-17	OUTPUT CONT	Ausgang-ein/aus-Anschluss. Ein, wenn auf LOW (0 V bis 0,5 V) eingestellt oder kurzgeschlossen; aus, wenn auf HIGH (4,5 V oder 5 V) eingestellt oder offen (CF15: LO) Ein, wenn auf HIGH (4,5 V bis 5 V) eingestellt oder offen; aus, wenn auf LOW (0 V oder 0,5 V) eingestellt oder kurzgeschlossen (CF15: HI)
J1-18	PRL COMP OUT	Korrektursignalausgangsanschluss für den Parallelbetrieb.
J1-19	PRL IN-	Negativer Eingangsanschluss für den Parallelbetrieb.
J1-20	PRL IN+	Positiver Eingangsanschluss für den Parallelbetrieb.

J2-Stecker Anordnung der Stifte

Open in a new window ZOOM

Stift-Nr	Signalbezeichnung	Beschreibung
J2-1	STATUS COM	Gemeinsam für die Stifte 2 bis 6. *1
J2-2	OUT ON STATUS	Gibt ein Signal aus, wenn der Ausgang aktiviert ist (Ausgang über einen Open-Kollektor-Optokoppler). *2
J2-3	PWR ON STATUS	Gibt ein Signal mit niedrigem Pegel aus, wenn die Stromversorgung eingeschaltet ist (Ausgang über einen Open-Kollektor-Optokoppler). *2
J2-4	ALM STATUS	Gibt ein Signal aus, wenn eine Schutzfunktion (OVP, OCP, FOCP, OHP, SENSE, AC-FAIL) aktiviert ist oder wenn ein Ausgangssignal zum Herunterfahren empfangen wird (Ausgang über einen Open-Kollektor-Optokoppler). *2
J2-5	CV STATUS	Gibt im Konstantspannungs-Modus ein Signal aus (Ausgang über einen Open-Kollektor-Optokoppler) *2
J2-6	CC STATUS	Gibt im Konstantstrom-Modus ein Signal aus (Ausgang über einen Open-Kollektor-Optokoppler). *2

*1. Die Statusmasseleitung ist potenzialfrei (Isolationsspannung 800 V oder weniger). Sie ist vom Steuerungsschaltkreis isoliert. *2. Offener Kollektorausgang: Maximale Spannung: 30 V. Maximale Stromstärke: 8 mA.

J1- und J2-Anschlüsse

	J1-Stecker	J2-Stecker
Anschlusstyp	WF2549-2WR10S3T01（WCON）	WF2549-2WR03S3T01（WCON）
Gehäusetyp	WF2549-2H10W01（WCON）	WF2549-2H03W01（WCON）
Anschluss (Stift)	WF2549-TPS302（WCON）	WF2549-TPS302（WCON）
Drahtdurchmesser (Kerndraht)	AWG22 oder AWG24	AWG22 oder AWG24
Manuelles Druckschweißgerät	SN-28B (IWISS) oder ein gleichwertiges Produkt	SN-28B (IWISS) oder ein gleichwertiges Produkt

	J1-Stecker	J2-Stecker
Anschlusstyp	WF2549-2WR10S3T01（WCON）	WF2549-2WR03S3T01（WCON）
Gehäusetyp	WF2549-2H10W01（WCON）	WF2549-2H03W01（WCON）
Anschluss (Stift)	WF2549-TPS302（WCON）	WF2549-TPS302（WCON）
Drahtdurchmesser (Kerndraht)	AWG22 oder AWG24	AWG22 oder AWG24
Manuelles Druckschweißgerät	SN-28B (IWISS) oder ein gleichwertiges Produkt	SN-28B (IWISS) oder ein gleichwertiges Produkt

Sichere und einfache Verwendung der Ausgangsanschlüsse an der Vorderseite

Alle Modelle sind für die Verwendung als Tischmodell mit Ausgangsanschlüssen an der Vorderseite (bis zu 10 A) ausgestattet. Bitte verbinden Sie die Ausgangsanschlüsse mit einem Sicherheitsstecker. *Die technischen Daten dieses Produkts wurden unter Verwendung der Ausgangsanschlüsse an der Rückseite aufgezeichnet.
Ausgangsanschlüsse an der Vorderseite

Externe Analogsteuerungsfunktion

Die PWR-01-Serie ist mit einer externen Spannungs-/Widerstandssteuerung ausgestattet, die für externe analoge Steuerungs- und Überwachungsanwendungen für die Überprüfung von Stromversorgungen erforderlich ist. Auf das externe Eingangssignal und das Ausgangsstatussignal kann über die J1/J2-Anschlüsse an der Rückseite zugegriffen werden. Wenn Sie die J1/J2-Anschlüsse verwenden, erwerben Sie bitte den separat erhältlichen J1/J2-Steckersatz (OP01- PWR-01).

Steuerung der Ausgangsspannung & des Ausgangsstroms.

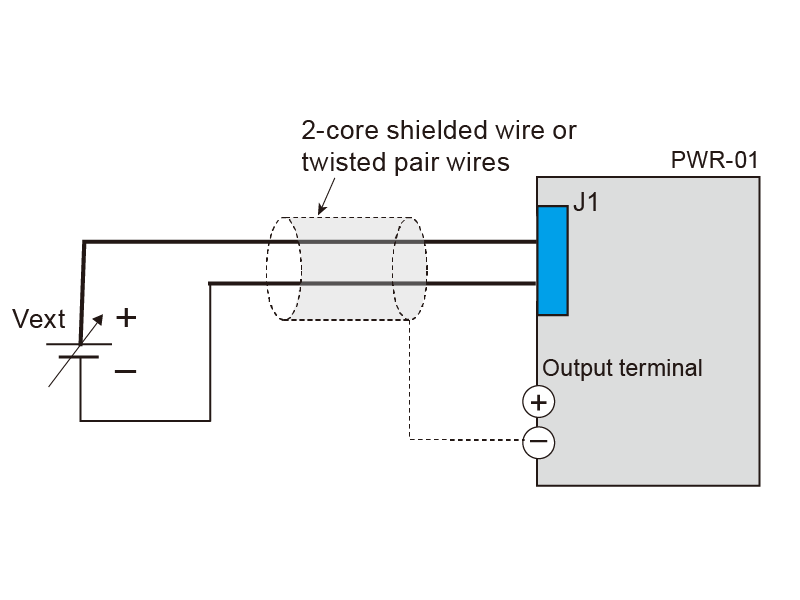

Steuerung über eine externe Spannung.

Sie können die Ausgangsspannung/den Ausgangsstrom der PWR-01-Serie mithilfe einer externen Spannung steuern.

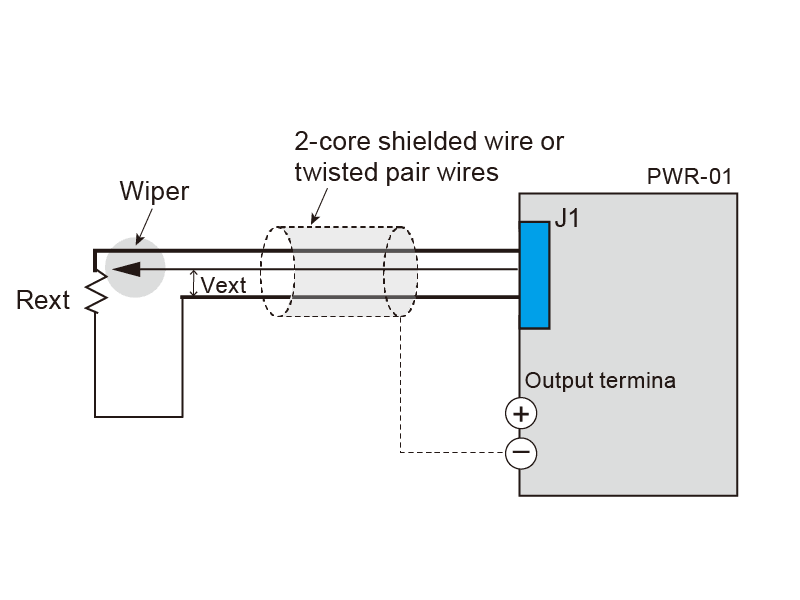

Steuerung über einen externen Widerstand.
Sie können die Ausgangsspannung/den Ausgangsstrom der PWR-01-Serie mithilfe eines externen variablen Widerstands steuern.

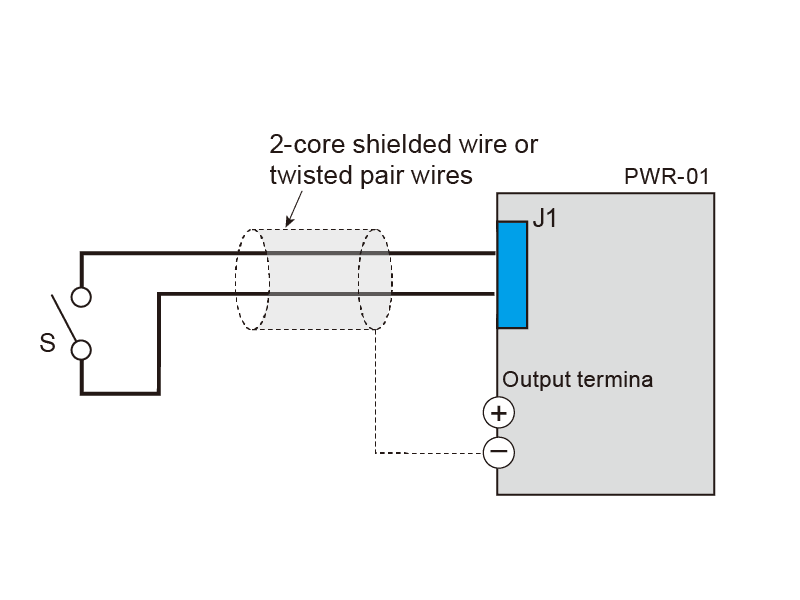

Ein- und Ausschalten des Ausgangs über einen externen Kontakt.
Sie können den Ausgang der PWR-01-Serie über einen externen Ausgang ein- und ausschalten.

Abschaltsteuerung des Ausgangs mit einem externen Kontakt.
Sie können den Ausgang der PWR-01-Serie über einen externen Ausgang ausschalten.

Löschen der Alarme über einen externen Kontakt.
Sie können den Alarm der PWR-01-Serie über einen externen Ausgang löschen.

Überwachung der Betriebsmodi.
Externe Überwachung der Ausgangsspannung und des Ausgangsstroms.

Ableitung-EIN/AUS-Funktion

Der Kondensator der PWR-01 ist mit den Ausgangsanschlüssen verbunden und mit einem Ableitungsschaltkreis ausgestattet, der die Elektrizität entlädt, wenn der AUSGANG auf AUS gestellt ist. Wenn beispielsweise eine Batterie am Ausgangsanschluss angeschlossen ist oder der Ableitungsschaltkreis auf EIN gestellt ist, entlädt der Ableitungsschaltkreis die Elektrizität der Batterie auch dann, wenn der AUSGANG auf AUS gestellt ist. In diesen Fällen kann eine übermäßige elektrische Entladung verhindert werden, indem der Ableitungsschaltkreis auf AUS gestellt wird. Dadurch kann der Rückstrom aus einer Batterie ohne Verwendung einer Diode verhindert werden.

Variable Innenwiderstandsfunktion

Mit der Funktion des variablen Innenwiderstands können Sie ganz einfach den Innenwiderstand von wiederaufladbaren Batterien, Solarbatterien, Brennstoffzellen usw. simulieren. Durch Einstellen des Innenwiderstandswerts im Konstantspannungs- Modus (CV) können Sie die Ausgangsspannung entsprechend dem Ausgangsstrom verringern. Mit einer CONFIG-Einstellung können Sie den Innenwiderstand einstellen.

Variable Innenwiderstandsfunktion
Einstellungsbereich

Open in a new window ZOOM

	PWR401L	PWR401ML	PWR401MH	PWR401H	PWR801L	PWR801ML	PWR801MH	PWR801H	PWR1201L	PWR1201ML	PWR1201MH	PWR1201H	PWR2001L	PWR2001ML	PWR2001MH	PWR2001H
Vrtg [V]	40	80	240	650	40	80	240	650	40	80	240	650	40	80	240	650
Irtg [A]	40	20	5	1,85	80	40	10	3,7	120	60	15	5,55	200	100	25	9,25
Rint [Ω]	0,001 bis 1,000	0,001 bis 4,000	0,01 bis 36,00	0,1 bis 263,5	0,001 bis 0,500	0,001 bis 2,000	0,01 bis 18,00	0,1 bis 131,8	0,001 bis 0,333	0,001 bis 1,333	0,01 bis 12,00	0,1 bis 87,84	0,001 bis 0,200	0,001 bis 0,800	0,01 bis 7,20	0,01 bis 52,70
Auflösung *1	0,001	0,001	0,01	0,1	0,001	0,001	0,01	0,1	0,001	0,001	0,01	0,01	0,001	0,001	0,01	0,01

Vrtg : Nennausgangsspannung, Irtg : Nennausgangsstrom, Rint : Innenwiderstand
0 ＜ Rint(min)≦ Rint(max)
L-Typ, ML-Typ: Rint (max)= Vrtg/ Irtg
MH-Typ, H-Typ: Rint (max)= Vrtg/ Irtg x 3/4
Die variable Innenwiderstandsfunktion kann nur im Konstantspannungsmodus (CV) konfiguriert werden.
*1. Auflösung, wenn FINE verwendet wird
Der maximale Innenwiderstand, der während des Parallelbetriebs eingestellt werden kann, ist der Wert, der sich aus der Division von Rint (max) im Standalone-Betrieb durch die Anzahl der Geräte im Parallelbetrieb ergibt. Die Auflösung ist der Wert, der sich aus der Division der Auflösung im Standalone-Betrieb durch die Anzahl der Geräte im Parallelbetrieb ergibt.

Ausgangsverzögerung
EIN/AUSFunktion

Sie können die Verzögerung (VERZÖGERUNGSZEIT) einstellen, die zwischen dem Ein- oder Ausschalten der AUSGANG-Taste und dem tatsächlichen Ein- oder Ausschalten des Ausgangs liegt. Dies ist für Tests nützlich, bei denen eine präzise zeitliche Abstimmung/Reihenfolge der Anstiegs- und Abfallspannung entsprechend den Lastmerkmalen von entscheidender Bedeutung ist.

Ausgangsverzögerung-EIN/AUSFunktion

Anpassbarer Start beim Einschalten des Ausgangs

Sie können den Prioritätsbetriebsmodus (Konstantstrompriorität/Konstantspannungspriorität) auswählen, wenn der Ausgang aktiviert ist. Dies kann ein Überschwingen bei Aktivierung des Ausgangs verhindern.

Sanftstart-/-stopp-Funktion

Sie können die Anstiegszeit und Abfallzeit des Ausgangsstroms einstellen. Dies ist nützlich, wenn die Last dem plötzlichen Anstieg oder Abfall des Ausgangsstroms nicht folgen kann oder wenn Sie vermeiden möchten, dass der Überstromschutz aktiviert wird.

Sanftstart-/-stopp-Funktion

Master-Slave-Parallelbetrieb

Der Parallelbetrieb mit einer Steuerung wird durchgeführt, indem ein „Master“-Gerät festgelegt und mit einem oder mehreren gleichen Modellen, die als „Slave“-Geräte fungieren, verbunden wird. Das gesamte System kann dann durch die Bedienung des Mastergeräts gesteuert werden. Der Ausgangsstrom kann durch Parallelbetrieb mit einer Steuerung stark verstärkt werden (maximaler Ausgangsstrom: einfacher Nennausgangsstrom x Anzahl der parallel geschalteten Einheiten). Die maximale Anzahl paralleler Geräte einschließlich des Master-Geräts beträgt 3 Geräte für die 400 W- und 800 W-Modelle und 2 Geräte für die 1200 W- und 2000 W-Modelle. Die Unterschiede in der Ausgangsspannung und dem Ausgangsstrom zwischen dem Master- und dem Slave-Gerät liegen innerhalb von etwa 5 % der jeweiligen Nennleistung.

Serienbetrieb

Es können bis zu zwei Geräte in Reihe geschaltet werden (ausgenommen der H-Typ). Die gesamte kombinierte Ausgangsspannung der beiden Geräte wird an die Last angelegt. Die Genauigkeit der Spannungseinstellung entspricht der Genauigkeit eines einzelnen Geräts. *Eine Master-Slave-Konfiguration ist im Serienbetrieb nicht möglich.

Voreinstellungsspeicherfunktion

Mit der Voreinstellungsspeicherfunktion der PWR-01 können Sie bis zu drei Kombinationen der Spannungs-, Stromstärke-, OVP-, OCPund UVL-Werte speichern. Die gespeicherten Voreinstellungswerte können über den Voreinstellungsspeicher an der Vorderseite abgerufen werden.

Schnellzugriffsfunktion für die CONFIG-Einstellung

Sie können CONFIG-Einstellungsparameter den Schnellzugriffstasten des vorderen Bedienfelds zuweisen. Sie können Tests effizient durchführen, indem Sie die häufig verwendeten CONFIG-Parameter registrieren, ohne das CONFIG-Menü aufzurufen. Bis zu drei Parameter können registriert werden.

Mehrkanal
(VMCB*)

Wenn Mehrkanal (VMCB) verwendet wird, kann ein PC an mehreren Geräten der PWR-01-Serie (bis zu 31 Geräte) angeschlossen werden, um ein virtuelles Mehrkanal-Stromversorgungssystem zu erstellen. Dies ist effektiv, um das Steuerungstiming mehrerer Geräte der PWR-01-Serie aufeinander abzustimmen und um Kommunikationsanschlüsse einzusparen. *virtueller Mehrkanalbus (VMCB)

Mehrkanal

Dauerhafte Leistung

Garantierte Betriebstemperatur bis zu 50 °C.
*Die Lagertemperatur beträgt -25 °C bis +60 °C (-13 °F bis 140 °F).

Dauerhafte Leistung

Einfacher Zugriff über einen integrierten Webserver

Greifen Sie für eine komfortable Steuerung und Überwachung mit einem Browser auf einem PC, Smartphone oder Tablet auf den integrierten Webserver in der PWR-01-Serie zu.

Einfacher Zugriff über einen integrierten Webserver

3- bis 4-facher Leistungsbetrieb

Der 3- bis 4-fache Leistungsbetriebsbereich deckt eine Vielzahl von Spannungs- und Stromeinstellungskombinationen ab.
Die PWR1201ML mit 1.200-W-Nennleistungsausgang beispielsweise kann nahtlos im Bereich von 80 V/15 A bis 20 V/60 A betrieben werden.

3- bis 4-facher Leistungsbetrieb

Technische Daten

Open in a new window ZOOM

Spezifikationen	Ausgang			Welligkeit		Leistungsabgabe		Lastregulierung		Andere
Modell	CV	CC	Ausgangsleistung	CV	CC	CV	CC	CV	CC	Strom (TYP)	Gewicht
Modell	V	A	W	mVrms	mArms	mV	mA	mV	mA	(100/200) Volt Wechselstrom	(Ca.)kg
PWR401L	40	40	400	5	80	±6	±6	±6	±13	5,6/2,8	3
PWR401ML	80	20		5	40	±10	±4	±10	±9
PWR401MH	240	5		20	12	±26	±2,5	±26	±6,0
PWR401H	650	1,85		50	6	±67	±2,2	±67	±5,4
PWR801L	40	80	800	5	160	±6	±10	±6	±21	11,2/5,6	5,5
PWR801ML	80	40		5	80	±10	±6	±10	±13
PWR801MH	240	10		20	24	±26	±3	±26	±7,0
PWR801H	650	3,70		50	12	±67	±2,4	±67	±5,7
PWR1201L	40	120	1200	5	240	±6	±14	±6	±29	16,8/8,4	7,5
PWR1201ML	80	60		5	120	±10	±8	±10	±17
PWR1201MH	240	15,0		20	36	±26	±3,5	±26	±8,0
PWR1201H	650	5,55		50	18	±67	±2,6	±67	±6,1
PWR2001L	40	200	2000	5	400	±6	±22	±6	±45	28,0/14,0	13
PWR2001ML	80	100		5	200	±10	±12	±10	±25
PWR2001MH	240	25		20	60	±26	±4,5	±26	±10
PWR2001H	650	9,25		50	30	±67	±2,9	±67	±6,9

Aufstellung

PWR-01 Serie – 400 W-Modell
133,000円 – 201,000円 Ausführung wählen
PWR-01 Serie – 400 W-Modell
Kompakte DC-Stromversorgung mit großem Leistungsbereich
Sequenz-Funktion (Synchronisierter Betrieb mit Auslösersignalen) Variable Innenwiderstandsfunktion Serienmäßig mit LAN- (LXI-konform)/USB-/RS232C-Schnittstelle VMCB (Virtual Multi-Channel Bus) Funktion unterstützt vernetzte Fernsteuerung und Überwachung Ein breites Spektrum von Spannungs- und Stromeinstellungenkann innerhalb der Ausgangsleistung kombiniert werden (3-bis 4-fach) Unterstützt eine universelle Eingangsspannung (85 V bis 265 V) CONFIG-Einstellungs-Kurzwahlfunktion und Anzeige (bis zudrei Parameter können registriert werden.) Speicherung von Voreinstellungen (3 Kombinationen von Einstellungenfür Spannung, Strom,Überspannungsschutz, Überstromschutzund Unterspannungsgrenzwert) Die Ableitung (Senke) kann ein- und ausgeschaltet werden,wodurch eine noch stärkere Einstellung im Ableitungsmodusverfügbar ist Ausgangsverzögerung EIN/AUS, Eingebaute Verzögerungsfunktion Sanftstart-/-stopp-Funktion Dauerhafte Leistung Garantierte Betriebstemperatur bis zu 50 °C (122 °F).(Die Lagertemperatur beträgt -25 °C bis +60 °C (-13 °F bis 140 °F))
PWR-01 Serie – 800 W-Modell
183,000円 – 243,000円 Ausführung wählen
PWR-01 Serie – 800 W-Modell
Kompakte DC-Stromversorgung mit großem Leistungsbereich
Sequenz-Funktion (Synchronisierter Betrieb mit Auslösersignalen) Variable Innenwiderstandsfunktion Serienmäßig mit LAN- (LXI-konform)/USB-/RS232C-Schnittstelle VMCB (Virtual Multi-Channel Bus) Funktion unterstützt vernetzte Fernsteuerung und Überwachung Ein breites Spektrum von Spannungs- und Stromeinstellungenkann innerhalb der Ausgangsleistung kombiniert werden (3-bis 4-fach) Unterstützt eine universelle Eingangsspannung (85 V bis 265 V) CONFIG-Einstellungs-Kurzwahlfunktion und Anzeige (bis zudrei Parameter können registriert werden.) Speicherung von Voreinstellungen (3 Kombinationen von Einstellungenfür Spannung, Strom,Überspannungsschutz, Überstromschutzund Unterspannungsgrenzwert) Die Ableitung (Senke) kann ein- und ausgeschaltet werden,wodurch eine noch stärkere Einstellung im Ableitungsmodusverfügbar ist Ausgangsverzögerung EIN/AUS, Eingebaute Verzögerungsfunktion Sanftstart-/-stopp-Funktion Dauerhafte Leistung Garantierte Betriebstemperatur bis zu 50 °C (122 °F).(Die Lagertemperatur beträgt -25 °C bis +60 °C (-13 °F bis 140 °F))

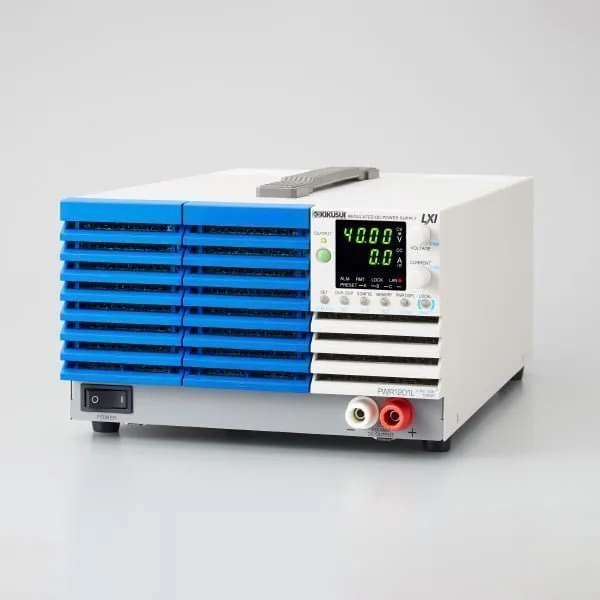

PWR-01 Serie – 1200 W-Modell
267,000円 – 401,000円 Ausführung wählen
PWR-01 Serie – 1200 W-Modell
Kompakte DC-Stromversorgung mit großem Leistungsbereich
Sequenz-Funktion (Synchronisierter Betrieb mit Auslösersignalen) Variable Innenwiderstandsfunktion Serienmäßig mit LAN- (LXI-konform)/USB-/RS232C-Schnittstelle VMCB (Virtual Multi-Channel Bus) Funktion unterstützt vernetzte Fernsteuerung und Überwachung Ein breites Spektrum von Spannungs- und Stromeinstellungenkann innerhalb der Ausgangsleistung kombiniert werden (3-bis 4-fach) Unterstützt eine universelle Eingangsspannung (85 V bis 265 V) CONFIG-Einstellungs-Kurzwahlfunktion und Anzeige (bis zudrei Parameter können registriert werden.) Speicherung von Voreinstellungen (3 Kombinationen von Einstellungenfür Spannung, Strom,Überspannungsschutz, Überstromschutzund Unterspannungsgrenzwert) Die Ableitung (Senke) kann ein- und ausgeschaltet werden,wodurch eine noch stärkere Einstellung im Ableitungsmodusverfügbar ist Ausgangsverzögerung EIN/AUS, Eingebaute Verzögerungsfunktion Sanftstart-/-stopp-Funktion Dauerhafte Leistung Garantierte Betriebstemperatur bis zu 50 °C (122 °F).(Die Lagertemperatur beträgt -25 °C bis +60 °C (-13 °F bis 140 °F))

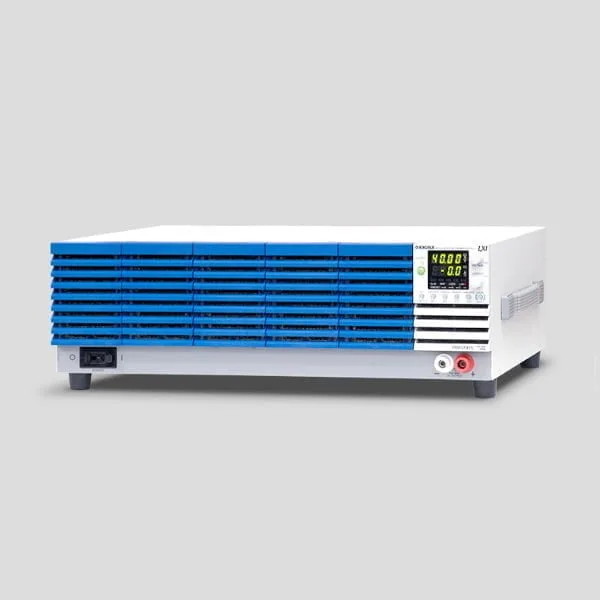

PWR-01 Serie – 2000 W-Modell
425,000円 – 467,000円 Ausführung wählen
PWR-01 Serie – 2000 W-Modell
Kompakte DC-Stromversorgung mit großem Leistungsbereich
Sequenz-Funktion (Synchronisierter Betrieb mit Auslösersignalen) Variable Innenwiderstandsfunktion Serienmäßig mit LAN- (LXI-konform)/USB-/RS232C-Schnittstelle VMCB (Virtual Multi-Channel Bus) Funktion unterstützt vernetzte Fernsteuerung und Überwachung Ein breites Spektrum von Spannungs- und Stromeinstellungenkann innerhalb der Ausgangsleistung kombiniert werden (3-bis 4-fach) Unterstützt eine universelle Eingangsspannung (85 V bis 265 V) CONFIG-Einstellungs-Kurzwahlfunktion und Anzeige (bis zudrei Parameter können registriert werden.) Speicherung von Voreinstellungen (3 Kombinationen von Einstellungenfür Spannung, Strom,Überspannungsschutz, Überstromschutzund Unterspannungsgrenzwert) Die Ableitung (Senke) kann ein- und ausgeschaltet werden,wodurch eine noch stärkere Einstellung im Ableitungsmodusverfügbar ist Ausgangsverzögerung EIN/AUS, Eingebaute Verzögerungsfunktion Sanftstart-/-stopp-Funktion Dauerhafte Leistung Garantierte Betriebstemperatur bis zu 50 °C (122 °F).(Die Lagertemperatur beträgt -25 °C bis +60 °C (-13 °F bis 140 °F))

Optionen

Weitere Informationen über optionale Produkte finden Sie auf den einzelnen Produktseiten.

AC-Netzkabel

AC5.5-3P3M-M4C-VCTF
10,000円（税込：11,000円） In den Warenkorb
AC5.5-3P3M-M4C-VCTF
Eingangsnetzkabel
AC-Kabel für 1500W-Modelle 3 m lang Wechselstromkabel für optionale 1500-W-Modelle der PWX-Serie Gesamtlänge 3 m
AC5.5-1P3M-M6C-3S
15,000円（税込：16,500円） In den Warenkorb
AC5.5-1P3M-M6C-3S
Eingangsnetzkabel
Einzelner Kern: 3 Stück.Länge: 3 m.Nennquerschnittsfläche: 5,5 m㎡Eingangsklemmen:M6

J1/J2-Steckersatz

OP01-PWR-01
2,000円（税込：2,200円） In den Warenkorb
OP01-PWR-01
J1/ J2-Steckverbindersatz
30 Stück Stift. Gehäuse für den J1-Stecker und J2-Stecker, je 1 Stück

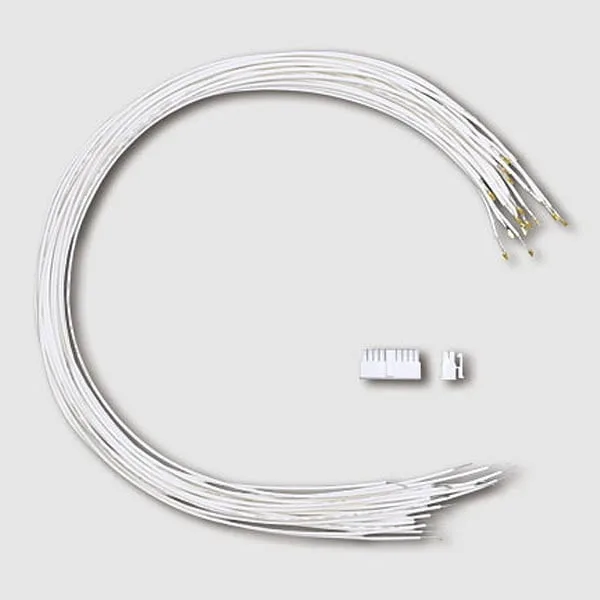

Kabel für externe Steuerung und Anschlusskit

OP03-PWR-01
6,000円（税込：6,600円） In den Warenkorb
OP03-PWR-01
Anschluss für externe Steuerung
20 Kabel Gehäuse für J1-Stecker / J2-Stecker x 1 Stück *Kabellänge 500 mm (gecrimpt).

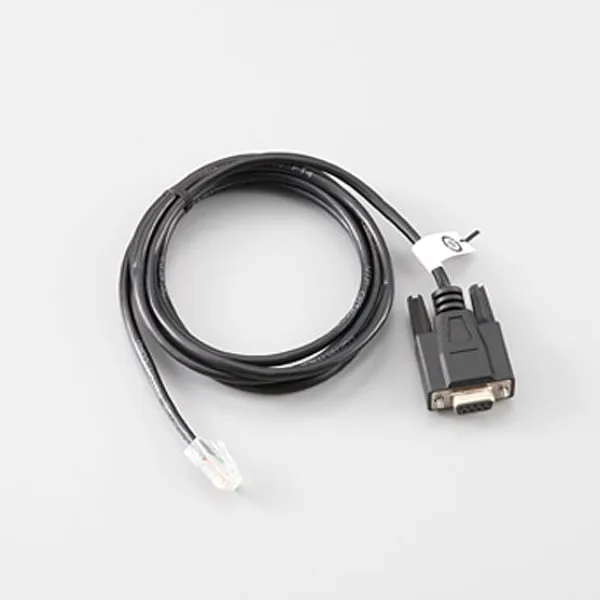

Konvertierungskabel

RD-8P/9P
9,000円（税込：9,900円） In den Warenkorb
RD-8P/9P
Konvertierungskabel für RS-232C-Steuerung. D-Sub 9P - RJ45, Gesamtlänge: 2 m

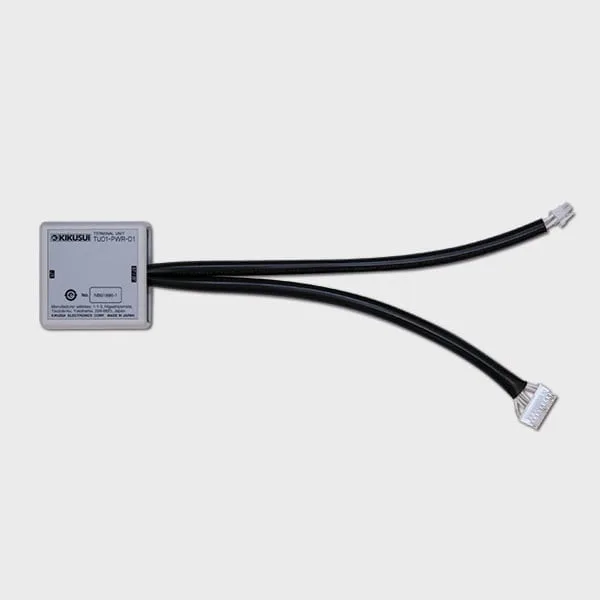

Anschlusseinheit

TU01-PWR-01
15,000円（税込：16,500円） In den Warenkorb
TU01-PWR-01
Klemmeneinheit zur Umwandlung der 20-poligen J1- und 6-poligen J2-Stecker der PWR-01-Serie in 26-polige J1-Stecker der PAS- und PWR-Serie. *Die Funktionen der externen Widerstandssteuerung der Ausgangsspannung (Strom) und des Parallelbetriebs mit einer Steuerung (Serienbetrieb) können nicht umgewandelt werden. Außerdem wurde bei der Serie PWR-01 der PWR OFF STATUS der Serie PAS in PWR ON STATUS geändert.

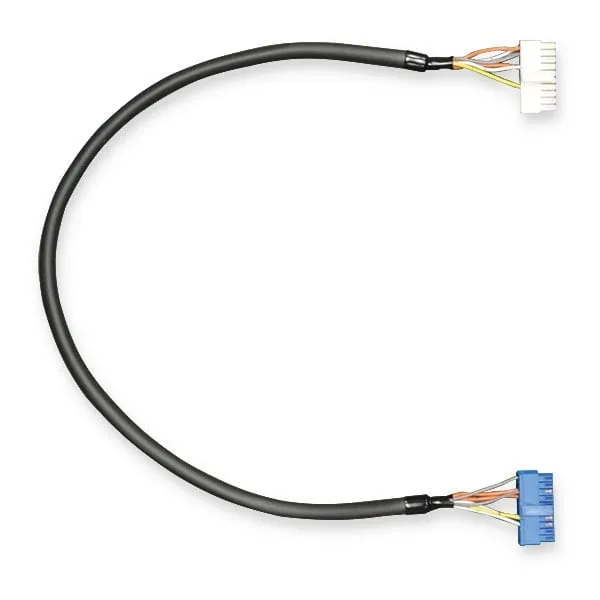

Parallelbetriebskabel

OP02-PWR-01
5,000円（税込：5,500円） In den Warenkorb
OP02-PWR-01
Parallelbetriebs-Kabel
Signalkabel für Ein-Steuer-Parallelbetrieb.

GPIB-Konverter

PIA5100
50,000円（税込：55,000円） In den Warenkorb
PIA5100
Umwandlung von RS232C- oder USB-Schnittstellen in IEEE 488.2 GPIB Einfacher Anschluss, kein Treiber erforderlich Die Kommunikationsbedingungen können auch im benutzerdefinierten Modus geändert werden.

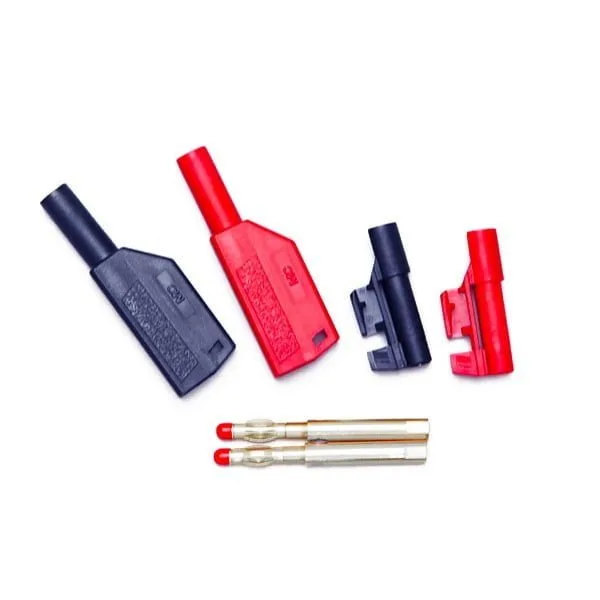

Sicherheitsstecker

TL42
3,000円（税込：3,300円） In den Warenkorb
TL42
Sicherheitsstecker (Lötverbindungstyp) Rot und schwarz, je ein Satz 1000 V/ CATǁ max 32 A

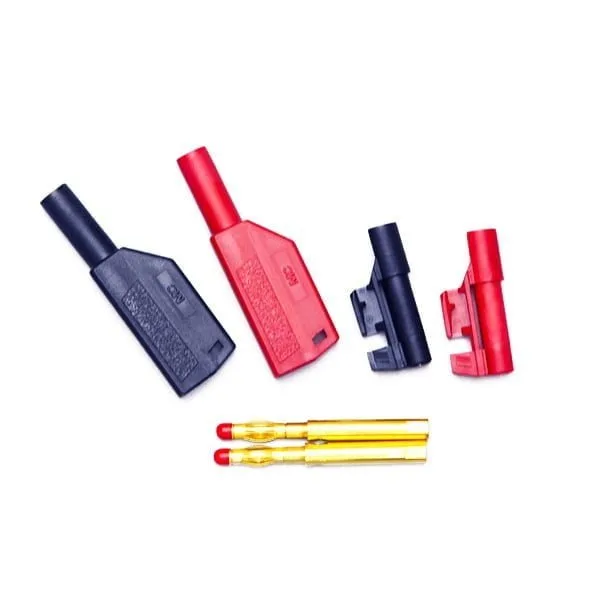

TL41
4,500円（税込：4,950円） In den Warenkorb
TL41
Sicherheitsstecker (Schraubanschluss) Rot und schwarz, je ein Satz 1000 V/ CATǁ max 32 A

Rack-Montageadapter

KRB150-TOS
12,000円（税込：13,200円） In den Warenkorb
KRB150-TOS
Die Halterung kann verwendet werden, um Modelle mit einer Breite von 1 (1/1) Rack direkt im Rack zu installieren.
KRA150
22,000円（税込：24,200円） In den Warenkorb
KRA150
JIS-Millimeter-Gestell KRA3 und KRA150 sind Rack-Adapter, die den EIA/JIS-Normen entsprechen und für die Verwendung mit Standard-Racks bestimmt sind. Stromversorgungen können ohne Halterungen montiert werden.
KRB3-TOS
9,000円（税込：9,900円） In den Warenkorb
KRB3-TOS
Die Halterung kann verwendet werden, um Modelle mit einer Breite von 1 (1/1) Rack direkt im Rack zu installieren.
KRA3
20,000円（税込：22,000円） In den Warenkorb
KRA3
EIA-Zoll-GestellKRA3 und KRA150 sind Rack-Adapter, die den EIA/JIS-Normen entsprechen und für die Verwendung mit Standard-Racks bestimmt sind. Stromversorgungen können ohne Halterungen montiert werden.

Anwendungssoftware

SD027-PWR01 (Wavy for PWR-01)
60,000円（税込：66,000円） In den Warenkorb
SD027-PWR01 (Wavy for PWR-01)
Ver.6.0 Einfache Erstellung und Bearbeitung von Testbedingungsdaten, die für Sequenzierungsvorgänge erforderlich sind Funktion zum Speichern von Testbedingungsdateien für die einfache Verwaltung von Bedingungen für Routinetests. Mit 'Ausführungsgraphen' können Sie den Fortschritt der Ausführungssequenz überprüfen. Eine intuitive Beobachtung der tatsächlichen Leistung ist mit dem 'Monitor-Diagramm' möglich. Erfasste Überwachungsdaten können als Testergebnisse gespeichert werden. Windows 10 (x86/x64) und Windows 11 kompatibel (Windows 11 kompatible Versionen schließen Windows 8.1, 8, 7 und Vista vom Betrieb aus).

Herunterladen

Kompakte DC-Stromversorgung mit großem Leistungsbereich - PWR-01-Serie

Download

DC-Stromversorgungen

Bidirektionale DC-Stromversorgung

High Power Wide-Range DC Power Supply

Kompakte DC-Weitbereichsstromversorgung (CV/CC)

1U Wide RangeProgrammierbare DC-Stromversorgung

Kompakte variabel schaltende DC-Stromversorgung (CV/CC)

Hocheffizientes DC-Schaltnetzteil mit hoher Kapazität (CV/CC)

Schlanke variable Schaltnetzteile

Geregelte DC-Netzteile mit hoher Kapazität

Hochzuverlässige DC-Stromversorgung (CV/CC)

Hochzuverlässige DC-Stromversorgung (CV/CC)

Variabel geregelte DC-Stromversorgung (CV/CC)

Kompaktes DC-Netzteil (CV/CC)

Kompaktes DC-Netzteil mit mehreren Ausgängen (CV/CC)

Programmierbare bipolare Spannungsversorgung (CV/CC)

Programmierbare bipolare Spannungsversorgung (CV/CC)

Intelligente bipolare Stromversorgung mit hoher Leistung

Intelligente bipolare Stromversorgung mit hoher Leistung

Präzisions-DC-Quelle

AC-Stromversorgungen

UltrakompaktesAC/DC-Netzteil (CV/CF)

UltrakompaktesAC/DC-Netzteil (CV/CF)

Kompaktes AC-Netzteil

Leistungsstarke multifunktionaleAC-Stromversorgungen

Sicherheitsprüfgeräte

High-End-Multi-Typ

High-End-Multi-Typ

High-End-Multi-Typ

High-End-Multi-Typ

High-End-Multi-Typ

High-End-Multi-Typ

High-End-Multi-Typ

Standard

Standard

Standard

Standard

High-End

High-End

High-End

High-End

Elektronische Lasten

Multifunktionale elektronische Last (CC/CV/CR/CP)

Kompakte elektronische Hochspannungs-DC-Last

Multifunktionale elektronische Last (CC/CV/CR/CP)

Elektronische Hochgeschwindigkeits-Großstrom-Last (CC/CV/CR/CP)

Modulare elektronische Multifunktionslast

AC Elektronische Last

Leistung/Funktionen

40-V-Ausführung

80-V-Ausführung

240-V-Ausführung

650-V-Ausführung

40-V-Ausführung

80-V-Ausführung

240-V-Ausführung

650-V-Ausführung

Sequenzfunktion

Synchronisierter Betrieb

Standard-Kommunikationsschnittstelle

Sichere und einfache Verwendung der Ausgangsanschlüsse an der Vorderseite

Externe Analogsteuerungsfunktion

Steuerung der Ausgangsspannung & des Ausgangsstroms.

Ableitung-EIN/AUS-Funktion

Variable Innenwiderstandsfunktion

Ausgangsverzögerung EIN/AUSFunktion

Anpassbarer Start beim Einschalten des Ausgangs

Sanftstart-/-stopp-Funktion

Master-Slave-Parallelbetrieb

Serienbetrieb

Voreinstellungsspeicherfunktion

Schnellzugriffsfunktion für die CONFIG-Einstellung

Mehrkanal (VMCB*)

Dauerhafte Leistung

Einfacher Zugriff über einen integrierten Webserver

3- bis 4-facher Leistungsbetrieb

Technische Daten

Aufstellung

PWR-01 Serie – 400 W-Modell

PWR-01 Serie – 400 W-Modell

PWR-01 Serie – 800 W-Modell

Ausgangsverzögerung
EIN/AUSFunktion

Mehrkanal
(VMCB*)
