Multifunktionale elektronische Lastgeräte vom Einheitstyp
PLZ-U Serie
Kompakte, leistungsstarke elektronische Gleichstromlastgeräte mit fünf Betriebsarten: Konstantstrom, Konstantwiderstand, Konstantspannung, Konstantstrom + Konstantspannung und Konstantwiderstand + Konstantspannung.

Leistung/Funktionen

Die Serie PLZ-U ist eine kompakte, leistungsstarke elektronische Gleichstrom-Lasteinheit mit fünf Betriebsarten: Konstantstrom, konstanter Widerstand, konstante Spannung, konstanter Strom + konstante Spannung und konstanter Widerstand + konstante Spannung. Die Einheit (Plug-in) umfasst insgesamt vier Modelle der Serie: Rahmen (zwei Modelle) und Lasteinheit (zwei Modelle).

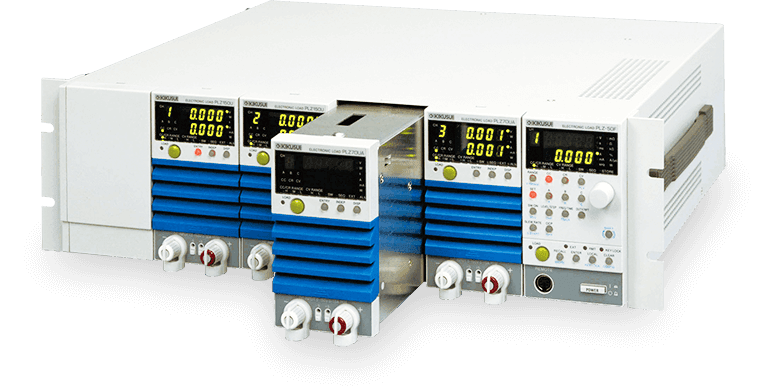

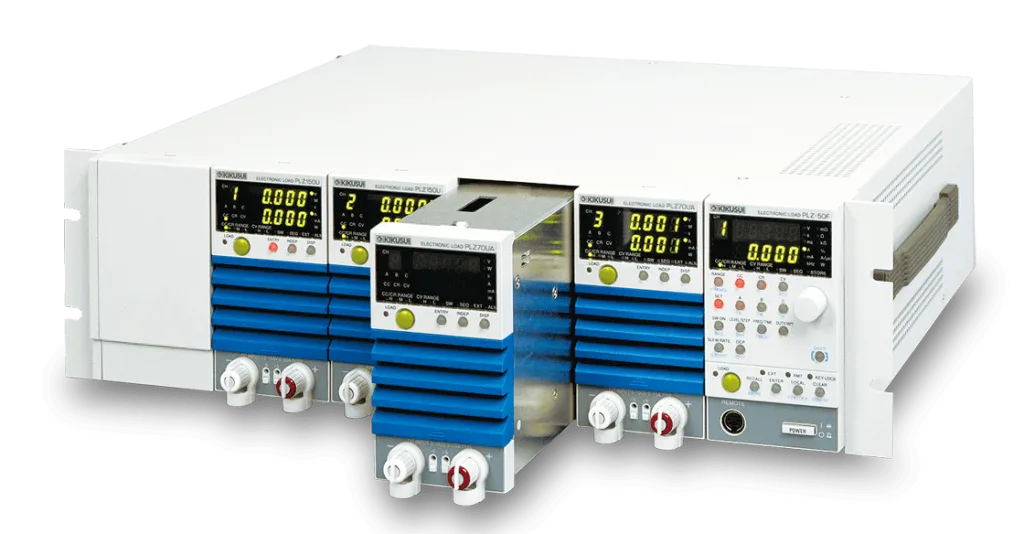

Eine ‘Ladeeinheit’ wird in den ‘Rahmen’ eingesetzt, der als Steuereinheit dient. Der Rahmen PLZ-30F kann mit 3 Kanälen und der Rahmen PLZ-50F mit bis zu 5 Kanälen von Lasteinheiten ausgestattet werden. Lasteinheiten sind in den Ausführungen 70UA (0 V eingangskompatibel, 75 W) und 150U (arbeitet ab 1,5 V, 150 W) erhältlich.

Der Parallelbetrieb der Belastungseinheiten ist möglich, so dass die Strom- und Leistungskapazität entsprechend der Ausgangsleistung des Testobjekts flexibel geändert werden kann, von 75 W bis 750 W (wenn fünf PLZ150U-Einheiten auf einem PLZ-50F montiert sind), können die Stromkapazität und die Leistungskapazität entsprechend der Ausgangsleistung des Prüflings flexibel verändert werden.
Er bietet außerdem eine maximale Anstiegsrate von 2,4 A/µs (in PLZ150U) und eine minimale Einstellauflösung von 10 µA (in PLZ70UA), eine Soft-Start-Funktion, eine variable Anstiegsrate, eine Schaltfunktion, einen ABC-Voreinstellungsspeicher, vier Einstellungsspeicher, eine Sequenzfunktion und eine Kombination von Timer- und Zeit-/Spannungsmessfunktionen, um eine Bewertung der Batterieentladecharakteristik zu ermöglichen. Merkmale.
Die GPIB- und RS232-C-Kommunikationsfunktionen sind standardmäßig vorhanden, so dass es sich leicht in verschiedene Prüfsysteme integrieren lässt und für das Testen von Brennstoffzellen, Sekundärbatterien, DC/DC-Wandlern, Schaltnetzteilen usw. sowie Netzteilen mit mehreren Ausgängen nützlich ist. Zusätzlich zu IEEE 488.2 ist jede Schnittstelle SCPI (Standard Commands for Programmable Instruments: allgemeine Befehle für Test- und Messgeräte) zusätzlich zu IEEE 488.2.
Einfacher Aufbau von mehrkanaligen Ladesystemen!
Fünf Betriebsmodi
variable Anstiegsgeschwindigkeit
Die ‘Slew Rate’ (Anstiegsrate) bestimmt, wie stark der Strom mit welcher Steigung schwankt, wenn der Strom abrupt geändert wird, wie z.B. bei Tests zum Einschwingverhalten. Bei diesem Gerät kann die Änderungsrate des Stroms pro Stunde entsprechend dem Strombereich eingestellt werden.
Slew-Rate | |||
---|---|---|---|
PLZ150U | PLZ70UA | ||
CC-Modus | H | 0,10 A/µs bis 2,40 A/µs | 0,05A/µs bis 1,20A/µs |
M | 0,10A/µs bis 0,24A/µs | 0,05A/µs bis 0,12A/µs | |
L | 24mA/µs* | 12mA/µs* | |
CR-Modus | H | 0,10A/µs bis 0,24A/µs | 0,05A/µs bis 0,12A/µs |
M | 24mA/µs* | 12mA/µs* | |
L | 2 ,4mA/µs* | 1 ,2mA/µs* | |
Auflösung | 0,01A/µs |
*Fester Wert
Hohe Präzision und hohe Auflösung
Mit drei integrierten Messbereichen kombiniert es einen großen Dynamikbereich mit hoher Genauigkeit. Spannungs-, Strom- und Leistungsmessfunktionen mit bis zu 5-stelliger Anzeige und minimaler Einstellauflösung von 10 µA (PLZ70UA) und 20 µA (PLZ150U).
Auflösung der Messwertanzeige | ||
---|---|---|
Auflösung | ||
Voltmeter | 15,75 V bis 150 V | 0,01V |
0 V bis 15,75 V | 0.001 V | |
Strommesser | H | 0,001A |
M | 0,0001A | |
L | 0,01mA | |
Wattmeter | Weniger als 100 W | 0,01W |
100 W oder mehr | 0,1 W |
0 V Eingang unterstützt
Der PLZ70UA ist ein Modell mit 0 V Eingangsspannung. Diese Leistung ist für Einzelzellentests von Brennstoffzellen unerlässlich. Es kann auch für die Bewertung dieser Stromversorgungen verwendet werden, da Halbleitergeräte aufgrund des geringen Stromverbrauchs und der Miniaturisierung von Halbleiterprozessen zunehmend mit niedrigen Spannungen arbeiten.
Verschiedene Lade- und Löschvorgänge
Sowohl an der Ladeeinheit als auch am Rahmen befinden sich LOAD-Tasten. Es gibt die folgenden Arten des Ein- und Ausschaltens der Ladung, so dass Sie die Bedienung wählen können, die am besten zu Ihrer Nutzungssituation passt.
Ein/Aus-Lastbetrieb | |
---|---|
Nur ausgewählte Kanäle | Bedienung über Kanal LOAD-Tasten. |
alle Kanäle gleichzeitig | Bedienung mit der Taste LOAD auf dem Rahmen. |
Verzögerte Lasteinschaltung | Laden nach Ablauf einer bestimmten Zeit nach Drücken der Taste LOAD. |
Kraft-auf-Straße | Automatisches Aufladen beim Einschalten |
Timer für automatische Lastabschaltung | Abladen nach einer bestimmten Zeit nach dem Einschalten. |
Externe Steuerung | Last ein/aus gesteuert über externe Signale |
Anzeige verstrichene Zeit | Zeigt die Zeit zwischen dem Aufladen und dem Abladen an. |
Anzeige der Leerlaufspannung | Hält die Spannung beim Ausschalten. |
Der Parallelbetrieb der Geräte ermöglicht größere Kapazitäten. *Nur das gleiche Modell kann parallel betrieben werden.
Verknüpfter Betrieb von Kanälen
Die Kanäle können in Verbindung miteinander betrieben werden, um das Ein- und Ausschalten, den ABC-Voreinstellungsspeicher, den Einstellungsspeicher und die Sequenz zu steuern.
Verknüpfter Betrieb von Kanälen | |
---|---|
Last ein/aus | Alle Kanäle werden gleichzeitig ein-/ausgeschaltet |
Voreinstellungsspeicher ABC | Alle Kanäle gleichzeitig anrufen |
Setup-Speicher | Alle Kanäle gleichzeitig speichern und abrufen |
Reihenfolge | Alle Kanäle werden gleichzeitig ausgeführt und ausgesetzt |
Rahmenkontrolle
Parallelbetrieb
Parallelbetrieb ist möglich, wenn Lasteinheiten desselben Modells in einem Rahmen nebeneinander stehen (*). Der Parallelbetrieb wird als ein Kanal betrachtet und die Werte für Gesamtstrom und Widerstand (Leitwert) werden angezeigt und eingestellt. Eine Kombination aus Parallel- und Einzelbetrieb ist innerhalb desselben Rahmens möglich. *Bis zu fünf Einheiten im Falle von PLZ-50F.
Kombination von drei Geräten im Parallelbetrieb und zwei Geräten im Parallelbetrieb mit PLZ-50F
Drei Geräte im Parallelbetrieb und zwei Einzellastgeräte in Kombination mit PLZ-50F
Anzahl der parallelen Einheiten und Kapazität | ||
---|---|---|
Anzahl der parallelen Einheiten | PLZ70UA | PLZ150U |
2 | 30 A/150 W | 60A / 300W |
3 | 45A / 225W | 90A / 450W |
4 | 60A / 300W | 120A / 600W |
5 | 75A / 375W | 150A / 750W |
Sequenz-Funktion
Im Konstantstrommodus oder Konstantwiderstandsmodus führt diese Funktion das gespeicherte Programm automatisch schrittweise aus. Indem Sie den Sollwert und die Ausführungszeit schrittweise einstellen, können Sie verschiedene Wellenformsimulationen durchführen. Das Programm ist für jeden Kanal unabhängig und wird dank der Backup-Funktion auch dann gespeichert, wenn der Strom abgeschaltet wird.
Parameter für die Einstellung der Sequenz | |
---|---|
Modus (musikalischer Modus, Modus einer Wahrscheinlichkeitsverteilung, Zustand eines physikalischen Systems) | CC oder CR |
Schrittausführungszeit | 1 ms bis 9999 s (0 ist das Ende des Schritts) |
Maximale Anzahl von Schritten | 255 |
Anzahl der Wiederholungen | 0 – 9998 (9999 wird unendlich oft wiederholt) |
Anzeige der verstrichenen Zeit und automatischer Entlade-Timer
Durch die Kombination von vier Funktionen – Anzeige der verstrichenen Zeit, UVP (Unterspannungsschutz), Anzeige der Entladespannung und automatischer Entladetimer – ist es möglich, zwei nützliche Batterieentladetests durchzuführen: Messung der Zeit vom Beginn der Entladung bis zur Endspannung und Messung der Ruhespannung nach einer bestimmten Zeit ab Beginn der Entladung. Die vier Funktionen des automatischen Load-Off-Timers können kombiniert werden, um zwei praktische Batterieentladungstests durchzuführen: Messung der Zeit vom Beginn der Entladung bis zur Endspannung und Messung der Ruhespannung nach Ablauf einer bestimmten Zeitspanne.
Schaltfunktion
Der Schaltbetrieb ist im Konstantstrommodus und im Konstantwiderstandsmodus möglich. Die Parameter der Schaltkonfiguration sind Schaltpegel, Schaltfrequenz, Tastverhältnis und Anstiegsgeschwindigkeit. Diese Einstellungen können sogar während des Einschaltens geändert werden.
Konfigurationsparameter umschalten | ||
---|---|---|
Einstellung des Tastverhältnisses | 2% – 98 %、0.1% Schritt | |
Wählbarer Frequenzbereich | 1Hz – 20kHz | |
Frequenzauflösung | 1 Hz bis weniger als 1 kHz | 1Hz |
1 kHz bis weniger als 10 kHz | 10Hz | |
10kHz-20kHz. | 100 Hz |
Sanftstartfunktion
Im Konstantstrommodus kann mit dieser Funktion die Anstiegszeit des Stroms nach dem Einschalten variiert werden. Die Anstiegszeit des Geräts kann so variiert werden, dass sie mit der Anstiegszeit der Ausgangsspannung des zu testenden Geräts übereinstimmt, so dass Tests nahe an der tatsächlichen Last durchgeführt werden können. (Softstartzeit: wählbar zwischen 0,1, 1, 3, 5, 10, 30, 100 und 300 ms).
Fernabfragefunktion
Dient zur genauen Einstellung von Widerstand und Spannung durch Kompensation von Spannungsabfällen in der Lastleitung oder zur Messung von Spannung oder Leistung. Insbesondere verbessert er das Einschwingverhalten im Konstantspannungs- und Konstantwiderstandsmodus und stabilisiert damit auch den Betrieb.
ABC Voreinstellungsspeicher
Für jeden Bereich im Konstantstrom-, Konstantwiderstands- und Konstantspannungsmodus stehen drei Speicher A, B und C zur Verfügung, in denen die eingestellten Werte gespeichert werden können. Die gespeicherten Einstellwerte können auch während des Ladevorgangs frei abgerufen und gespeichert werden. In den Modi Konstantstrom + Konstantspannung und Konstantwiderstand + Konstantspannung können sowohl die Speicher für Konstantstrom und Konstantspannung als auch für Konstantwiderstand und Konstantspannung abgerufen und gespeichert werden.
Überlegene Benutzerfreundlichkeit

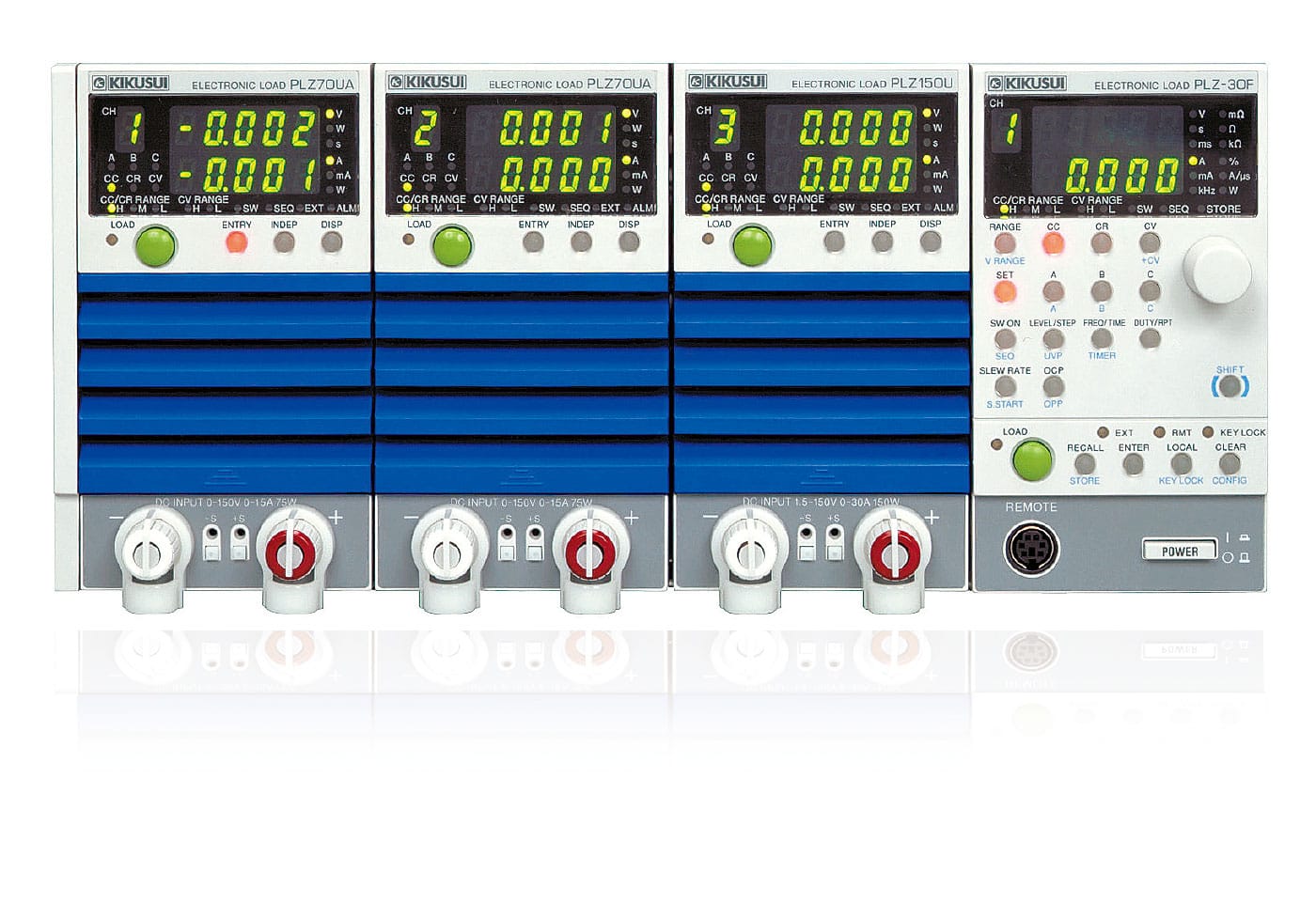

Die Einstellvorgänge sind in das Rahmenpanel integriert. Die Einstellungen können mit einer Einhandbedienung vorgenommen werden, während gleichzeitig die gemessene Spannung und der gemessene Strom für jeden Kanal angezeigt werden. Der analoge Drehknopf mit drehzahlsensitivem Encoder und das intuitive, leicht verständliche Design gewährleisten eine hohe Bedienbarkeit.
Funktion der Tastensperre
Die Tasten des Bedienfelds können gesperrt werden, um Änderungen an eingestellten Werten, Speichern, Sequenzen usw. zu verhindern.
Umfangreiche Schutzfunktionen
Die Schutzfunktionen umfassen Überstromschutz (OCP), Überleistungsschutz (OPP), Überspannungsschutz (OVP), Unterspannungsschutz (UVP), Überhitzungsschutz (OHP) und Verpolungsschutz (RVP). Die Einstellungen für OCP, OPP und UVP können für jeden Kanal variiert werden, so dass der Schutz für jedes zu testende Gerät optimiert werden kann.
Setup-Speicher
Im Setup-Speicher können bis zu vier der folgenden Einstellungen gespeichert werden. Alle Kanäle werden gleichzeitig gespeichert und abgerufen.
- Betriebsart (CC/CR/CV, mit oder ohne +CV)
- Strom-/Widerstands-/Spannungswerte während der Lagerung
- Strombereichseinstellung, Spannungsbereichseinstellung
- Slew-Rate
- Schaltfrequenz/Tastverhältnis/Pegel
- Sanftstart
- Konfigurationseinstellungen
- Inhalt der ABC-Vorgabespeicher
- Timer für automatische Lastabschaltung
- Reihenfolge
Konfigurationseinstellungen
Mit dieser Funktion können Sie den Betrieb, die Kommunikationsumgebung usw. einstellen. Die Einstellungen werden im Speicher des Geräts abgelegt und beim Einschalten des Geräts abgerufen.
- Anzahl der Einheiten im Parallelbetrieb
- Betriebsart mit externer Spannungsreferenz
- Überstromschutz (OCP) Lastabwurf-Funktion
- Over Power Protection (OPP) Abschaltfunktion.
- Ladeverzögerungszeit
- Aufladen und Abladen am Ende der Sequenz
- Polarität der externen Laststeuerung (Low/High)
- Belastung und Entlastung beim Einschalten
- GPIB/RS-232C Auswahl
- Einstellen der GPIB-Adresse
- RS-232C Kommunikationsgeschwindigkeit
Externe Steuerung
Die externe Steuerung ist über den Rahmenanschluss (FRAMECONT) oder über die einzelnen Kanalanschlüsse (CHCONT) möglich. Der Rahmenanschluss (FRAMECONT) ermöglicht die Funktionen ‘Last ein/aus für alle Kanäle’, ‘ABC-Preset-Speicherabruf’, ‘Setup-Speicherabruf’, ‘Laststatus-Ausgang’ und ‘Alarmstatus-Ausgang’. Jeder Kanalanschluss (CHCONT) kann auch für ‘Steuerung durch externe Spannungsreferenz’, ‘Last ein/aus’ und ‘Eingangsstromüberwachungsausgang’ verwendet werden.
GPIB und RS-232C als Standard.
GPIB und RS-232C sind Standard. Entspricht den folgenden Normen.
- IEEE Std 488.2-1992 IEEE Standard Codes, Formate, Protokolle und gemeinsame Befehle zur Verwendung mit IEEE Std 488.1-1987
- IEEE Std 488.1-1987 IEEE Standard Digital Interface for Programmable Instrumentation
- TIA/EIA-232F
- Standard-Befehle für programmierbare Geräte (SCPI) Version 1999.0
Technische Daten
Abschnitt Ladeeinheit
Modell | ![]() PLZ70UA | ![]() PLZ150U | ||
---|---|---|---|---|
Leistung | Betriebsspannung | V | 0 bis 150 | 1,5 bis 150 |
Strom/Leistung | Bereich H | 15 A/75 W | 30 A/150 W | |
Bereich M | 1,5 A/75 W | 3 A/150 W | ||
Bereich L | 150 mA/22,5 W | 300 mA/45 W | ||
Konstantstrom-Modus | Betriebsbereich/Auflösung | Bereich H (A) | 0 bis 15/0,001 | 0 bis 30/0,002 |
Bereich M (A) | 0 bis 1,5/0,0001 | 0 bis 3/0,0002 | ||
Bereich L (mA) | 0 bis 150/0,01 | 0 bis 300/0,02 | ||
Restwelligkeit | mArms | 7.5 | 3 | |
Konstantspannungs-Modus | Betriebsbereich | Bereich H (V) | 0 bis 150 | 1,5 bis 150 |
Bereich L (V) | 0 bis 15 | 1,5 bis 15 | ||
Auflösung | Bereich H (mV) | 10 | ||
Bereich L (mV) | 1 | |||
Konstantwiderstand-Modus | Betriebsbereich | Bereich H (S) | 10 bis 0 | 20 bis 0 |
Bereich M (S) | 1 bis 0 | 2 bis 0 | ||
Bereich L (mS) | 100 bis 0 | 200 bis 0 | ||
Strommesser | Messbereich/Auflösung | Bereich H (A) | 0 bis 15/0,001 | 0 bis 30/0,001 |
Bereich M (A) | 0 bis 1,5/0,0001 | 0 bis 3/0,0001 | ||
Bereich L (mA) | 0 bis 150/0,01 | 0 bis 300/0,01 | ||
Voltmeter | Messbereich | V | 0 bis 150 | |
Gewicht | Ca. | kg | 2 |
Rahmenteil
PLZ-30F | PLZ-50F | ||
---|---|---|---|
Anzahl der installierbaren Lastmodule | 3 | 5 | |
Leistungsaufnahme | Rahmen allein (VA) | 33 | 40 |
Vollständig mit Ladeeinheiten ausgestattet (VA) | 300 | 500 | |
Gewicht | Rahmen allein (kg) | 5 | 7 |
Vollständig mit Ladeeinheiten ausgestattet (kg) | 11 | 17 |
