Ultra-kompakte programmierbare AC/DC-Stromversorgung
PCR-WEA/WEA2-Serie
Mehr Leistung, mehr Geschwindigkeit, mehr Freiheit!
Unter Beibehaltung der hohen Leistungsdichte von 6 kVA/6U und 36 kVA in einem einzigen Gehäuse wurden die maximale Ausgangsspannung, das Ansprechverhalten und die Laststabilität verbessert!
- Kompakte Größe: 6 kVA in 6U-Größe (PCR6000WEA2)
- Bis zu 36 kVA in einer einzigen Einheit.
- 100 % regeneratives Leistungsvermögen *1
- Kombinierbarer Parallelbetrieb bis 144 kVA. Eine Einrichtung des gleichen Modells ist nicht erforderlich.
- Flexible Digitalschnittstellen: LAN (LXI), USB, RS232C, GPIB (optional)
- Simulation von Stromleitungsstörungen
- Energiesparfunktion
- DC-Ausgang (100 % der Nennleistung)
- Ausgangsfrequenz bis zu 5 kHz
- Ausgangsleistung: AC 0 bis 320 Vrms, DC 0 bis ±452 V
Nur „R“-Modelle (PCR-WEA2R) mit dreiphasigem 200 V/400 V-Eingang. Nur für die Regenerierung innerhalb des Aufstellungsortes.

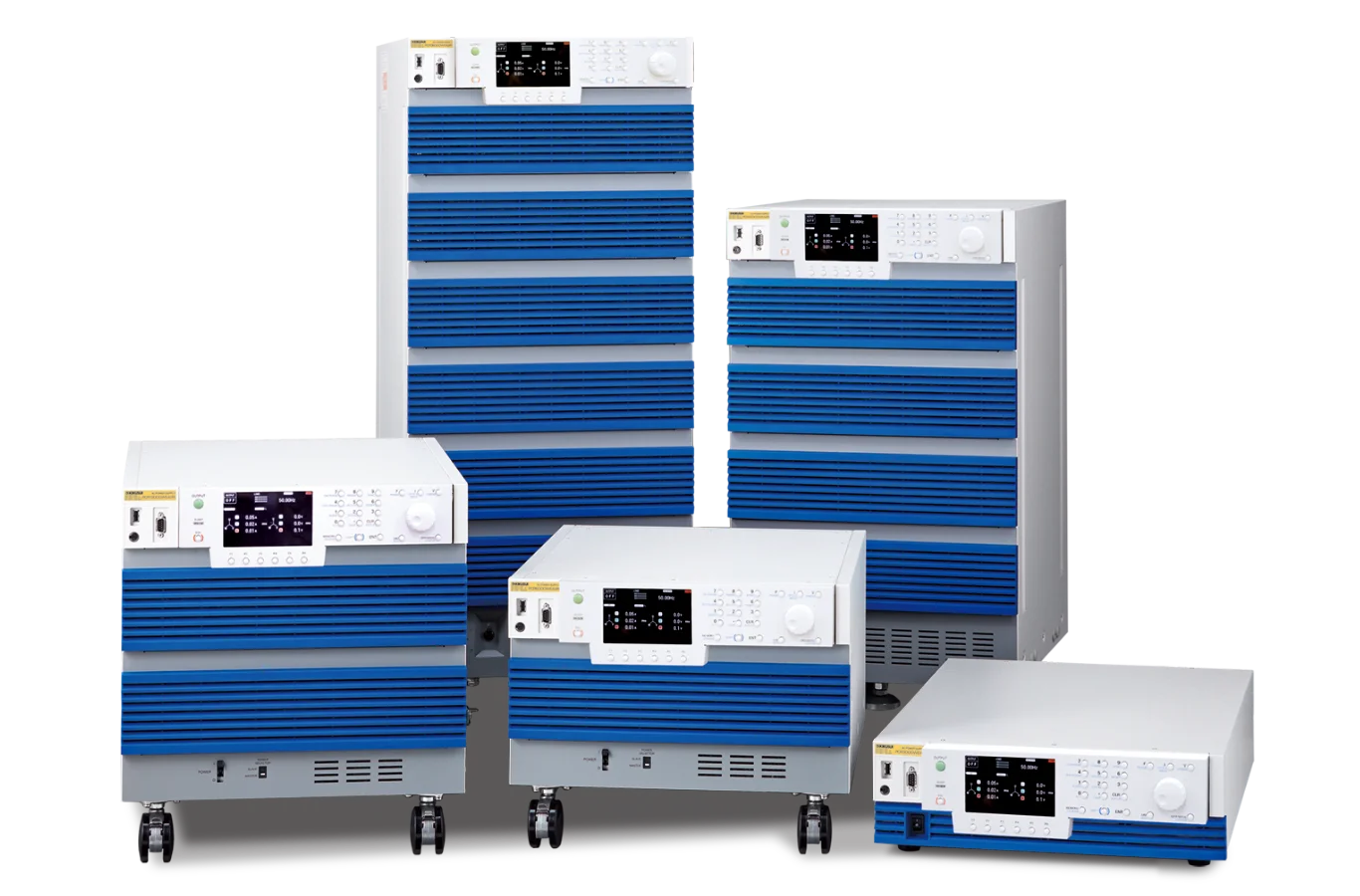

Kompakte Größe!
Im Vergleich zu unseren früheren PWM-Modellen wurde die Größe des PCR-WEA drastisch um bis zu 60 % reduziert. Die Effizienz wurde ebenfalls um ca. 7 % erhöht, so dass insgesamt eine hohe Effizienz von ca. 85 % erreicht wird.

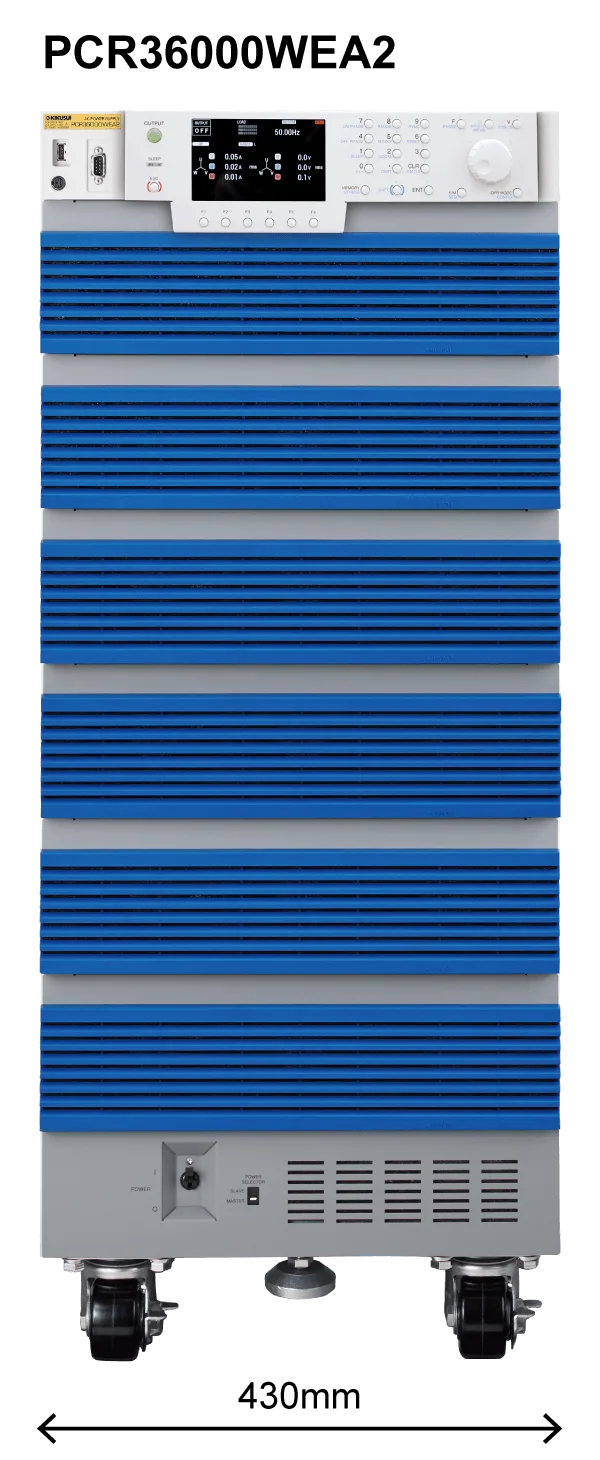

Extrem leistungsdichtes 36 kVA-Gehäuse
Der PCR-WEA/WEA2-Formfaktor wurde erheblich verbessert und beansprucht nur noch ein absolutes Minimum an wertvollem Platz in Ihrer Testeinrichtung. Der Formfaktor wird bei Modellen mit hoher Leistung noch weiter optimiert.
Bis zu 144 kVA bei Parallelbetrieb
Parallelbetrieb ist bei allen Modellen durch einfaches Anschließen eines optionalen Parallelbetriebs-Kabel möglich. Diese Funktion ist sogar bei verschiedenen Modellen für einen großen Hochleistungsbereich verfügbar.
*Gleiche Eingangsspannung für Modelle ab 6 kVA erforderlich.
Ausgangsfrequenz bis zu 5 kHz
Maximale Ausgangsfrequenz bis zu 5 kHz für kritische Anwendungen in der Verteidigungs- und Avionik-Industrie. Die Frequenzleistung des PCR-WEA/WEA2 ermöglicht die Simulation von starken Spannungsschwankungen, die für die Prüfung elektronischer Geräte in der Luft erforderlich sind. Darüber hinaus ermöglicht der kompakte Formfaktor 6 kVA/6U die einfache Vorbereitung eines automatisierten Prüfsystems mit einem Rack, ohne dass ein kostspieliger, spezialisierter Installationsraum für die Stromquelle erforderlich ist.
DC-Ausgang 100 % der Nennleistung
Die PCR-WEA/WEA2-Serie ermöglicht eine DC-Ausgabe bis zu 100 % der AC-Nennleistung.
100 % Regenerierung, keine Zeitbeschränkung
Die PCR-WEA2R-Modelle sind in der Lage, die Leistung zu 100 % zu regenerieren. Die Energierückspeisung ist ohne zeitliche Begrenzung des Lastflusses in umgekehrter Richtung verfügbar. (30 % für PCR-LE/LE2)
*Regenerierung (Netzrückspeisung) ist innerhalb des Installationsortes begrenzt.
Nur bei „R“-Modellen (PCR-WEA2R) mit 3-phasigem 200 V/400 V-Eingang erhältlich.
Restwelligkeit
Extrem niedriges Schaltgeräusch für eine AC-Stromversorgung vom Typ PWM-Wechselrichter, wobei bei eine Welligkeit von nur 0,25 Vrms erreicht wird. Die PCR-WEA/WEA2-Serie weist sogar ein ähnliches Rauschverhalten auf wie die PCR-LE/LE2-Serie mit linearen Stromversorgungen für Verstärker. Das kompakte, leistungsstarke Design des PCR-WEA/WEA2 wurde ohne Abstriche bei der Restwelligkeit erreicht.
Fehlersimulation der Stromleitung
Die PCR-WEA/WEA2-Serie kann verschiedene Stromleitungsstörungen wie Stromausfälle, Spannungsabfälle (Dips) und Spannungsanstiege (Pops) simulieren. Diese Funktion ist nützlich für die Prüfung von Stromquellenschaltern und verschiedenen elektronischen Geräten.
LAN, USB, RS232C Standard-Digital-Schnittstelle

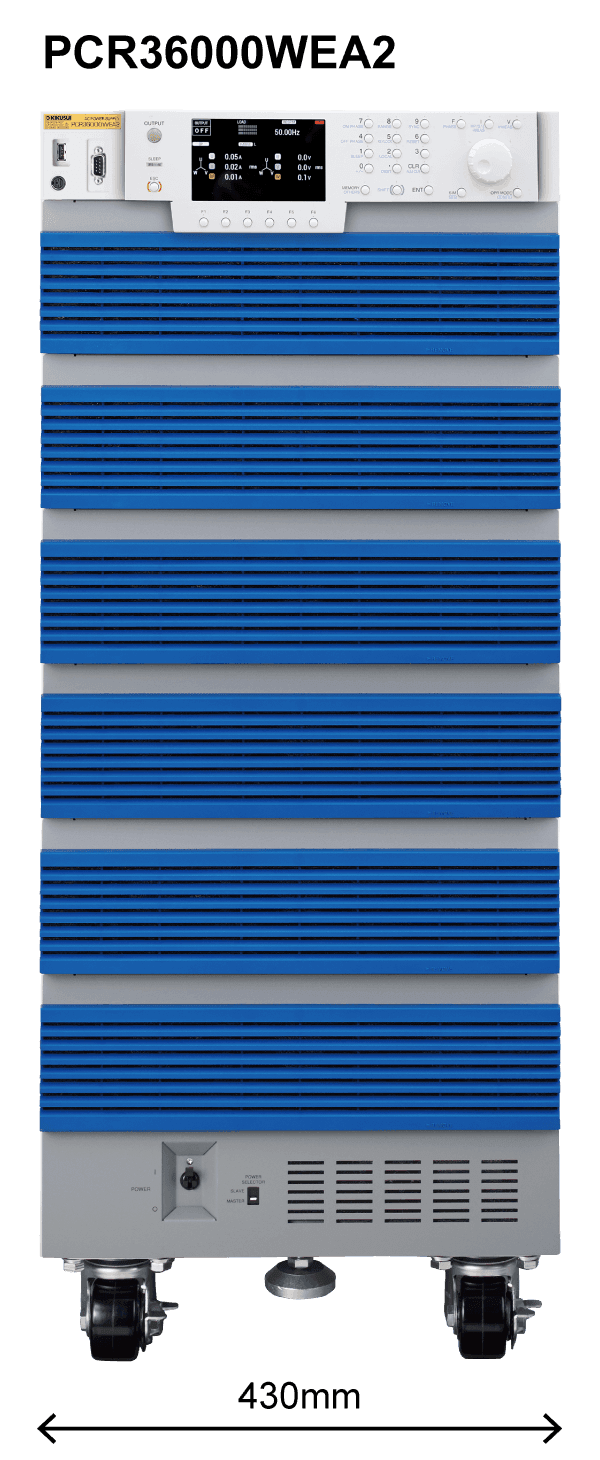

PCR1000WEA/2000WEA/3000WEA2
PCR6000WEA2R
Anwendungen
Für die Prüfung der Standardkonformität
Das System kann verschiedene Bedingungen simulieren, die in Wechselstromumgebungen auftreten. Es kann für Störfestigkeitsprüfungen von elektrischen und elektronischen Geräten, die an ein Niederspannungsverteilungssystem angeschlossen sind oder DC-Eingangsanschlüsse haben, unter den rechts angegebenen Standardbedingungen verwendet werden. Die Testbedingungen können außerhalb des Standardbereichs eingestellt werden, so dass das System für Vorprüfungen vor Standardtests, Störfestigkeitsspannentests und Stresstests verwendet werden kann. Das Oberschwingungs/Flicker-Messgerät KHA3000 kombiniert eine AC-Stromversorgung der PCR-WEA/WEA2-Serie, ein Leitungsimpedanznetzwerk der Serie LIN*1, einen IEC-Dip-Simulator der DSI-Serie*2 und eine Anwendungssoftware (demnächst erhältlich) und ermöglicht Tests, die den IEC-Normen und JIS-Standards entsprechen.
*1 Hergestellt auf Sonderbestellung.
IEC 61000-Norm
| IEC61000-4-11 | Spannungseinbruch, sofortiger Stromausfall und Spannungsänderung |
|---|---|
| IEC61000-4-13 | Höhere Oberschwingungen/Zwischenharmonische |
| IEC61000-4-14 | Spannungsschwankung |
| IEC61000-4-27 | Abweichung in Einheiten |
| IEC61000-4-28 | Abweichungen der Stromversorgungsfrequenz für Geräte mit 16 A/Phase |
| IEC61000-4-34 | Spannungsabfall (Dip), sofortiger Stromausfall und Spannungsänderung bei Geräten mit einem Eingangsstrom über 16 A/Phase |
| IEC61000-4-17 | Restwelligkeit an der DC-Eingangsleistungsklemme |
| IEC61000-4-29 | Spannungsabfall (Dip), sofortiger Stromausfall und Spannungsänderung in DC *2 |
| IEC61000-3-2,12 | Grenzwert für Oberschwingungsströme |
| IEC61000-3-3,11 | Spannungsschwankung, Flickergrenzwert |
*2 Konzipiert für vorläufige Testzwecke.
Zur Prüfung des EV-Ladesystems
EV-Ladesystem (Prüfgegenstand)
Technische Daten
| Technische Daten | Ausgangsleistung im AC-Modus | Ausgangsleistung im DC-Modus | ||||||
|---|---|---|---|---|---|---|---|---|
| Modell | Phase | Stromkapazität | Phasenspannung | (L-/ H-Bereich) max. Stromstärke *1 | Frequenz | Stromkapazität | Spannung | (L-/ H-Bereich) max. Stromstärke *2 |
| VA | V | A | Hz | W | V | A | ||
| PCR1000WEA | Einphasig | 1k | (Spezifikation garantierter Spannungsbereich) 1 bis 160/2 bis 320 (L-/ H-Ausgabebereich) (Spannung Einstellungsbereich) 0 bis 161.0/0 bis 322.0 | 10/5 | 1 bis 5000 | 1k | (Spezifikation garantierter Spannungsbereich) ±1,4 bis ±226/ ±2,8 bis ±452 (L-/ H-Ausgabebereich) (Spannung Einstellungsbereich) -227.5 bis +227.5/ -455,0 bis +455,0 | 10/5 |
| PCR2000WEA | Einphasig | 2k | 20/10 | 2k | 20/10 | |||
| PCR3000WEA2 | Einphasig | 3k | 30/15 | 3k | 30/15 | |||
| Dreiphasig | 10/5 | |||||||
| Einphasig, dreiadrig | 2k | |||||||
| PCR6000WEA2R | Einphasig | 6k | 60/30 | 6k | 60/30 | |||
| Dreiphasig | 20/10 | |||||||
| PCR6000WEA2 | ||||||||
| Einphasig, dreiadrig | 4k | |||||||
| PCR12000WEA2R | Einphasig | 12k | 120/60 | 12k | 120/60 | |||
| Dreiphasig | 40/20 | |||||||
| PCR12000WEA2 | ||||||||
| Einphasig, dreiadrig | 8k | |||||||
| PCR18000WEA2R | Einphasig | 18k | 180/90 | 18k | 180/90 | |||
| Dreiphasig | 60/30 | |||||||
| PCR18000WEA2 | ||||||||
| Einphasig, dreiadrig | 12k | |||||||
| PCR24000WEA2R | Einphasig | 24k | 240/120 | 24k | 240/120 | |||
| Dreiphasig | 80/40 | |||||||
| PCR24000WEA2 | ||||||||
| Einphasig, dreiadrig | 16k | |||||||
| PCR30000WEA2R | Einphasig | 30k | 300/150 | 30k | 300/150 | |||
| Dreiphasig | 100/50 | |||||||
| PCR30000WEA2 | ||||||||
| Einphasig, dreiadrig | 20k | |||||||
| PCR36000WEA2R | Einphasig | 36k | 360/180 | 36k | 360/180 | |||
| Dreiphasig | 120/60 | |||||||
| PCR36000WEA2 | ||||||||
| Einphasig, dreiadrig | 24k | |||||||
| Technische Daten | Eingangsleistung (AC rms) | |||
|---|---|---|---|---|
| Modell | Phase | Spannung | Scheinleistung | Stromstärke |
| V | kVA oder niedriger | A oder niedriger | ||
| PCR1000WEA | Einphasig | 100 bis 120/ 200 bis 240 | 1.4 | 17/8.5 |
| PCR2000WEA | Einphasig | 100 bis 120/ 200 bis 240 | 2.7 | 32/16 |
| PCR3000WEA2 | Einphasig | 100 bis 120/ 200 bis 240 | 4 | 48/24 |
| PCR6000WEA2R | Dreiphasig, dreiadrig 200 V | Leitungsspannung 200 bis 240 | 7.8 | 27 |
| Dreiphasig, dreiadrig 400 V | Leitungsspannung 380 bis 480 | |||
| PCR6000WEA2 | Dreiphasig, vieradrig 400 V | Leitungsspannung 380 bis 480 | 14 | |
| PCR12000WEA2R | Dreiphasig, dreiadrig 200 V | Leitungsspannung 200 bis 240 | 15.6 | 53 |
| Dreiphasig, dreiadrig 400 V | Leitungsspannung 380 bis 480 | |||
| PCR12000WEA2 | Dreiphasig, vieradrig 400 V | Leitungsspannung 380 bis 480 | 28 | |
| PCR18000WEA2R | Dreiphasig, dreiadrig 200 V | Leitungsspannung 200 bis 240 | 23.4 | 80 |
| Dreiphasig, dreiadrig 400 V | Leitungsspannung 380 bis 480 | |||
| PCR18000WEA2 | Dreiphasig, vieradrig 400 V | Leitungsspannung 380 bis 480 | 42 | |
| PCR24000WEA2R | Dreiphasig, dreiadrig 200 V | Leitungsspannung 200 bis 240 | 31.2 | 106 |
| Dreiphasig, dreiadrig 400 V | Leitungsspannung 380 bis 480 | |||
| PCR24000WEA2 | Dreiphasig, vieradrig 400 V | Leitungsspannung 380 bis 480 | 56 | |
| PCR30000WEA2R | Dreiphasig, dreiadrig 200 V | Leitungsspannung 200 bis 240 | 39 | 133 |
| Dreiphasig, dreiadrig 400 V | Leitungsspannung 380 bis 480 | |||
| PCR30000WEA2 | Dreiphasig, vieradrig 400 V | Leitungsspannung 380 bis 480 | 70 | |
| PCR36000WEA2R | Dreiphasig, dreiadrig 200 V | Leitungsspannung 200 bis 240 | 46.8 | 159 |
| Dreiphasig, dreiadrig 400 V | Leitungsspannung 380 bis 480 | |||
| PCR36000WEA2 | Dreiphasig, vieradrig 400 V | Leitungsspannung 380 bis 480 | 84 | |
*1 Wenn die Ausgangsphasenspannung zwischen 100 Volt Wechselstrom und 161 Volt Wechselstrom oder 200 Volt Wechselstrom und 322 Volt Wechselstrom liegt, wird der Ausgangsstrom durch die Ausgangsspannung reduziert. Wenn die Ausgangsfrequenz zwischen 1 Hz und 40 Hz liegt, wird der Ausgangsstrom durch die Ausgangsfrequenz reduziert. *2 Wenn die Ausgangsspannung zwischen 100 Volt Wechselstrom und 226 Volt Wechselstrom oder 200 Volt Wechselstrom und 452 Volt Wechselstrom liegt, wird der Ausgangsstrom durch die Ausgangsspannung reduziert.
★Ein 500-Hz-Grenzwertmodell ist verfügbar. Die PCR-WEA2-Serie bietet einen frequenzbegrenzten Typ mit einer max. Ausgangsfrequenz von 500 Hz.
