intelligente bipolare Stromversorgung
PBZ BP-Serie
PBZ BP
Preisspanne: 5,540,000円 bis 8,300,000円
- Funktion zur Erzeugung beliebiger Wellenformen installiert
- Sequenzfunktion
- Synchronbetrieb
- Zentrale Steuerung mit Master-Gerät im Master- und Slave-Betrieb
- Die Master-Maschine zeigt die aktuellen Ausgangswerte für die gesamte Anzahl der Maschinen an (kombinierte Wertanzeige )*1
- Sicherheitskonzept, das alle Geräte ausschaltet, wenn auch nur eines einen Alarm auslöst *2
- LAN (LXI-kompatibel) / USB / GPIB / RS232C Standardausrüstung
- Frequenzgang 80 kHz (CV)
*1 Die Slave-Maschine zeigt den Ausgangsstrom ihrer eigenen Maschine an. *2 Das Löschen des Alarms für die Hauptmaschine löscht den Alarm für alle Maschinen.
Aufstellung
| 表示可能なバリエーションがありません。 考えられる原因： ※「在庫切れバリエーションを非表示」オプションが有効になっています。 |
Technische Daten
Eingänge und Ausgänge
Open in a new windowZOOM
| Artikel/Element | PBZ20-120 BP | PBZ20-140 BP | PBZ20-160 BP | PBZ20-180 BP | PBZ20-200 BP | |
|---|---|---|---|---|---|---|
| Eingangsleistung | Nominale Eingangsspannung | 200 Volt Wechselstrom bis 240 Volt Wechselstrom, einphasig | 200 Volt Wechselstrom, einphasig | |||
| Spannungsbereich | 180 Volt Wechselstrom bis 250 Volt Wechselstrom | 180 Volt Wechselstrom bis 220 Volt Wechselstrom | ||||
| Frequenzbereich | 47 Hz bis 63 Hz | |||||
| Strom | 30 A Wechselstrom oder weniger | 35 A Wechselstrom oder weniger | 40 A Wechselstrom oder weniger | 45 A Wechselstrom oder weniger | 50 A Wechselstrom oder weniger | |
| Einschaltstrom | 240 Apeak oder weniger | 280 Apeak oder weniger | 320 Apeak oder weniger | 360 Apeak oder weniger | 400 Apeak oder weniger | |
| Leistung | 5400 VA oder weniger | 6300 VA oder weniger | 7200 VA oder weniger | 8100 VA oder weniger | 9000 VA oder weniger | |
| Leistungsfaktor | 0,95 TYP (bei einer Eingangsspannung von 200 V) | |||||
| Ausgangsleistung | Leistung | 2400 W | 2800 W | 3200 W | 3600 W | 4000 W |
| Spannung | ±20 V | |||||
| Strom | ±120 A | ±140 A | ±160 A | ±180 A | ±200 A | |
| Ausgangsanschluss | Ausgangsanschluss | Ausgangsanschlüsse auf der Rückseite (OUTPUT1, OUTPUT2) | ||||
| Isolationsspannung | 300 V Gleichspannung Nur der COM-Anschluss des Ausgangs kann geerdet werden. | |||||
| Artikel/Element | PBZ40-60 BP | PBZ40-70 BP | PBZ40-80 BP | PBZ40-90 BP | PBZ40-100 BP | |
|---|---|---|---|---|---|---|
| Eingangsleistung | Nominale Eingangsspannung | 200 Volt Wechselstrom bis 240 Volt Wechselstrom, einphasig | 200 Volt Wechselstrom, einphasig | |||
| Spannungsbereich | 180 Volt Wechselstrom bis 250 Volt Wechselstrom | 180 Volt Wechselstrom bis 220 Volt Wechselstrom | ||||
| Frequenzbereich | 47 Hz bis 63 Hz | |||||
| Strom | 30 A Wechselstrom oder weniger | 35 A Wechselstrom oder weniger | 40 A Wechselstrom oder weniger | 45 A Wechselstrom oder weniger | 50 A Wechselstrom oder weniger | |
| Einschaltstrom | 240 Apeak oder weniger | 280 Apeak oder weniger | 320 Apeak oder weniger | 360 Apeak oder weniger | 400 Apeak oder weniger | |
| Leistung | 5400 VA oder weniger | 6300 VA oder weniger | 7200 VA oder weniger | 8100 VA oder weniger | 9000 VA oder weniger | |
| Leistungsfaktor | 0,95 TYP (bei einer Eingangsspannung von 200 V) | |||||
| Nenn-Ausgangsleistung | Leistung | 2400 W | 2800 W | 3200 W | 3600 W | 4000 W |
| Spannung | ±40 V | |||||
| Strom | ±60 A | ±70 A | ±80 A | ±90 A | ±100 A | |
| Ausgangsanschluss | Ausgangsanschluss | Ausgangsanschlüsse auf der Rückseite (OUTPUT1, OUTPUT2) | ||||
| Isolationsspannung | 300 V Gleichspannung Nur der COM-Anschluss des Ausgangs kann geerdet werden. | |||||
Konstante Spannung (CV)
Open in a new windowZOOM
| Artikel/Element | PBZ20-120 BP | PBZ20-140 BP | PBZ20-160 BP | PBZ20-180 BP | PBZ20-200 BP | ||
|---|---|---|---|---|---|---|---|
| DC-Spannung | Einstellbereich*1 | Bipolarer Modus | 0 V bis ± (105 % des Nennwerts) | ||||
| Unipolarer Modus | 0 V bis + (105 % des Nennwerts) | ||||||
| Feinfunktion | ±5 % des Nennwerts | ||||||
| Auflösung | 0,001 V (0,0001 V für die Feinfunktion) | ||||||
| Einstellungsgenauigkeit *2 | ± (0,05 % des Einstellwerts + 0,05 % des Nennwerts) | ||||||
| Temperaturkoeffizient | ± 100 ppm/°C des Nennwerts (TYP) | ||||||
| AC-Spannung | Spannung | Einstellbereich*1 | 0,00 Vp-p bis (210 % des Nennwerts) p-p | ||||
| Auflösung | 0,1 V | ||||||
| Genauigkeit *3 | ± 0,5% des Nennwerts | ||||||
| Frequenz | Einstellungsbereich | 0,01 Hz bis 100,00 kHz | |||||
| Konstantspannungscharakteristik | Frequenzgang *4 | DC bis 80 kHz ( -3 dB) (TYP) | |||||
| Ansprechzeit *5 (TYP) | 3,5 μs, 10 μs, 35 μs, 100 μs | ||||||
| Überschwingen *6 | 5 % oder weniger (TYP) | ||||||
| Restwelligkeit | （p-p） | 50 mV (TYP) | |||||
| （rms） | 6 mV | ||||||
| Lastregulierung *7 | ±（0,005 % der Einstellung + 1 mV） | ||||||
| Leitungsregulierung *8 | ±（0,005 % der Einstellung + 1 mV） | ||||||
| Artikel/Element | PBZ40-60 BP | PBZ40-70 BP | PBZ40-80 BP | PBZ40-90 BP | PBZ40-100 BP | ||
|---|---|---|---|---|---|---|---|
| DC-Spannung | Einstellbereich*1 | Bipolarer Modus | 0 V bis ± (105 % des Nennwerts) | ||||
| Unipolarer Modus | 0 V bis + (105 % des Nennwerts) | ||||||
| Feinfunktion | ±5 % des Nennwerts | ||||||
| Auflösung | 0,001 V (0,0001 V für die Feinfunktion) | ||||||
| Einstellungsgenauigkeit *2 | ± (0,05 % des Einstellwerts + 0,05 % des Nennwerts) | ||||||
| Temperaturkoeffizient | ± 100 ppm/°C des Nennwerts (TYP) | ||||||
| AC-Spannung | Spannung | Einstellungsbereich *1 | 0,00 Vp-p bis (210 % des Nennwerts) p-p | ||||
| Auflösung | 0,1 V | ||||||
| Genauigkeit *3 | ± 0,5% des Nennwerts | ||||||
| Frequenz | Einstellungsbereich | 0,01 Hz bis 100,00 kHz | |||||
| Konstantspannungscharakteristik | Frequenzgang *4 | DC bis 80 kHz ( -3 dB) (TYP) | |||||
| Ansprechzeit *5 (TYP) | 3,5 μs, 10 μs, 35 μs, 100 μs | ||||||
| Überschwingen *6 | 5 % oder weniger (TYP) | ||||||
| Restwelligkeit | （p-p） | 50 mV (TYP) | |||||
| （rms） | 12 mV | ||||||
| Lastregulierung *7 | ±（0,005 % der Einstellung + 1 mV） | ||||||
| Leitungsregulierung *8 | ±（0,005 % der Einstellung + 1 mV） | ||||||
Konstanter Strom (CC)
Open in a new windowZOOM
| Artikel/Element | PBZ20-120 BP | PBZ20-140 BP | PBZ20-160 BP | PBZ20-180 BP | PBZ20-200 BP | ||
|---|---|---|---|---|---|---|---|
| DC-Strom | Einstellungsbereich *1 | Bipolarer Modus | 0 A bis ± (105 % des Nennwerts) | ||||
| Unipolarer Modus | 0 A bis ± (105 % des Nennwerts) | ||||||
| Feinfunktion | ± 5 % des Nennwerts | ||||||
| Auflösung *9 | 0,006 A | 0,007 A | 0,008 A | 0,009 A | 0,010 A | ||
| Feinfunktion | 0,0006 A | 0,0007 A | 0,0008 A | 0,0009 A | 0,0010 A | ||
| Einstellungsgenauigkeit *2 | ± 0,5 % des Nennwerts | ||||||
| Temperaturkoeffizient | ± (100 ppm/°C des Nennwerts) (TYP) | ||||||
| AC-Strom | Strom | Einstellungsbereich *1 | 0 Ap-p bis (210 % des Nennwerts) p-p | ||||
| Auflösung *9 | 0,06 A | 0,07 A | 0,08 A | 0,09 A | 0,10 A | ||
| Genauigkeit *10 | ± 0,5 % des Nennwerts | ||||||
| Frequenz | Einstellungsbereich | 0,01 Hz bis 100,00 kHz | |||||
| Konstantstromcharakteristik | Frequenzgang *11 | DC bis 8 kHz (-3 dB) (TYP) | |||||
| Ansprechzeit *12 (TYP) | 35 μs, 100 μs, 350 μs, 1 ms | ||||||
| Überschwingen *13 | 5 % oder weniger (TYP) | ||||||
| Restwelligkeit (rms) | 10 mA | ||||||
| Lastregulierung *14 | ±（0,01 % der Einstellung + 1 mA） | ||||||
| Leitungsregulierung *15 | ±（0,01 % der Einstellung + 1 mA） | ||||||
| Artikel/Element | PBZ40-60 BP | PBZ40-70 BP | PBZ40-80 BP | PBZ40-90 BP | PBZ40-100 BP | ||
|---|---|---|---|---|---|---|---|
| DC-Strom | Einstellungsbereich *1 | Bipolarer Modus | 0 A bis ± (105 % des Nennwerts) | ||||
| Unipolarer Modus | 0 A bis ± (105 % des Nennwerts) | ||||||
| Feinfunktion | ± 5 % des Nennwerts | ||||||
| Auflösung *9 | 0,006 A | 0,007 A | 0,008 A | 0,009 A | 0,010 A | ||
| Feinfunktion | 0,0006 A | 0,0007 A | 0,0008 A | 0,0009 A | 0,0010 A | ||
| Einstellungsgenauigkeit *2 | ± 0,3 % des Nennwerts | ||||||
| Temperaturkoeffizient | ± (100 ppm/°C des Nennwerts) (TYP) | ||||||
| AC-Strom | Strom | Einstellungsbereich *1 | 0 Ap-p bis (210 % des Nennwerts) p-p | ||||
| Auflösung *9 | 0,06 A | 0,07 A | 0,08 A | 0,09 A | 0,10 A | ||
| Genauigkeit *10 | ± 0,5 % des Nennwerts | ||||||
| Frequenz | Einstellungsbereich | 0,01 Hz bis 100,00 kHz | |||||
| Konstantstromcharakteristik | Frequenzgang *11 | DC bis 4 kHz (-3 dB) (TYP) | |||||
| Ansprechzeit *12 (TYP) | 70 μs, 100 μs, 350 μs, 1 ms | ||||||
| Überschwingen *13 | 5 % oder weniger (TYP) | ||||||
| Restwelligkeit (rms) | 10 mA | ||||||
| Lastregulierung *14 | ±（0,01 % der Einstellung + 1 mA） | ||||||
| Leitungsregulierung *15 | ±（0,01 % der Einstellung + 1 mA） | ||||||
AC Gemeinsame Merkmale
Open in a new windowZOOM
| Artikel/Element | PBZ20-120 BP | PBZ20-140 BP | PBZ20-160 BP | PBZ20-180 BP | PBZ20-200 BP | |
|---|---|---|---|---|---|---|
| Frequenzauflösung | 0,01 Hz | |||||
| Frequenzgenauigkeit | ±200 ppm | |||||
| Abtastung | Linear und logarithmisch | |||||
| Wellenform | Typ | Sinuswelle, Rechteckwelle, Dreieckwelle und 16 benutzerdefinierte Arbiträrwellenformen | ||||
| Startphase | 0 bis 359° | |||||
| Rechteckwellenarbeitszyklus | 0,1 % bis 99,9 % (f < 100 Hz), 1 % bis 99 % (100 Hz ≤ f < 1 kHz), 10 % bis 90 % (1 kHz ≤ f < 10 kHz) und fest auf 50 % (10 kHz ≤ f) | |||||
| Artikel/Element | PBZ40-60 BP | PBZ40-70 BP | PBZ40-80 BP | PBZ40-90 BP | PBZ40-100 BP | |
|---|---|---|---|---|---|---|
| Frequenzauflösung | 0,01 Hz | |||||
| Frequenzgenauigkeit | ±200 ppm | |||||
| Abtastung | Linear und logarithmisch | |||||
| Wellenform | Typ | Sinuswelle, Rechteckwelle, Dreieckwelle und 16 benutzerdefinierte Arbiträrwellenformen | ||||
| Startphase | 0 bis 359° | |||||
| Rechteckwellenarbeitszyklus | 0,1 % bis 99,9 % (f < 100 Hz), 1 % bis 99 % (100 Hz ≤ f < 1 kHz), 10 % bis 90 % (1 kHz ≤ f < 10 kHz) und fest auf 50 % (10 kHz ≤ f) | |||||
*1 Der Spitzenwert der kombinierten Gleichspannung und der überlagerten Wechselspannungsamplitude ist jedoch auf den Einstellbereich der Gleichspannung begrenzt. *2 Bei 23 °C ± 5 °C *3 Bis zu 2 parallel: 1 kHz Sinuswelle, Ansprechzeit 3,5 us, ohne Last *4 Frequenz, bei der das Verhältnis der Amplitude der Eingangsspannung des externen Signals zur Amplitude der Ausgangsspannung -3 dB beträgt *5 Anstiegs-/Abfallzeit bei Nennlast ohne OUT ON/OFF.Die Frequenz, bei der das Verhältnis zwischen der Amplitude der Eingangsspannung des externen Signals und der Amplitude der Ausgangsspannung -3 dB beträgt.Die Frequenzkennlinie ändert sich auch in Bezug auf das Frequenzband = 0,35/Anstiegszeit durch Umschalten des Ansprechens.Wenn die Einstellung der Ausgangsspannung von 0 % auf 100 % des Nennwerts geändert wird, ist die Anstiegszeit die Zeit, die die Ausgangsspannung benötigt, um von 10 % auf 90 % des Nennwerts zu wechseln.Wenn die Ausgangsspannungseinstellung von 100 % auf 0 % des Nennwerts geändert wird, ist die Zeit, die für die Änderung der Ausgangsspannung von 90 % auf 10 % des Nennwerts benötigt wird, die Abfallzeit. *6 Bei Nulllast oder Nennlast *7 Ausgangsspannungsschwankungswert für 0-100 % Schwankung des Ausgangsnennstroms (an der Erfassungsseite unter Verwendung von Fernabtastung) *8 Ausgangsspannungsschwankungswert für ±10 % Schwankung der Nenneingangsspannung (an der Erfassungsseite unter Verwendung von Fernabtastung) *9 Kann auf 0,01 A eingestellt werdenschaltet aber aufgrund der Auflösung des eingebauten DA möglicherweise nicht bei 0,01 A. *10 100 Hz Sinuswelle, 35 us-Ansprechverhalten, bei Kurzschluss *11 Frequenz, bei der das Verhältnis zwischen der Amplitude der externen Signaleingangsspannung und der Ausgangsstromamplitude -3 dB beträgt (Bezugsfrequenz 100 Hz Sinuswelle, 35 us-Ansprechverhalten, bei Nennlast).Der Frequenzgang hängt von der Lastimpedanz ab.Er sinkt, wenn die Lastimpedanz steigt. *12 OUT Zeigt die Anstiegs-/Abfallzeit bei Nennlast ohne ON/OFF an.Wenn die Ausgangsstromeinstellung von 0 % auf 100 % des Nennwerts geändert wird, ist die Anstiegszeit die Zeit, die der Ausgangsstrom benötigt, um von 10 % auf 90 % des Nennwerts zu wechseln.Wenn die Einstellung des Ausgangsstroms von 100 % auf 0 % des Nennwerts geändert wird, ist die Zeit, die der Ausgangsstrom benötigt, um von 90 % auf 10 % des Nennwerts zu wechseln, die Abfallzeit.Die Anstiegs-/Abfallzeit hängt von der Lastimpedanz ab. *13 Bei Kurzschluss oder Nennlast 14 Variationswert des Ausgangsstroms bei einer Abweichung von 10 % bis 100 % der Nennausgangsspannung 15 Variationswert des Ausgangsstroms bei einer Abweichung von ±10 % der Nenneingangsspannung (Ausgangsspannung bei 10 % bis 100 % der Nennspannung)
Messfunktionen
Open in a new windowZOOM
| Artikel/Element | PBZ20-120 BP | PBZ20-140 BP | PBZ20-160 BP | PBZ20-180 BP | PBZ20-200 BP | ||
|---|---|---|---|---|---|---|---|
| Spannungsmessung (DC) | Messbereich | 120 % des Nennwerts | |||||
| Auflösung | 0,001 V | ||||||
| Genauigkeit *1 | ± (0,05 % des Messwerts + 0,05 % des Nennwerts) | ||||||
| Spannungsmessung (AC und DC + AC) | Messbereich | AC | 120 % des Nennwerts/CF | ||||
| DC＋AC | 120 % des Nennwerts | ||||||
| Auflösung | 0,001 V | ||||||
| Genauigkeit *1*2 | ± (0,5 % des Messwerts + 0,1 % des Nennwerts) (5 Hz bis 10 kHz) | ||||||
| ± (1 % des Messwerts + 0,2 % des Nennwerts) (10 kHz bis 50 kHz) | |||||||
| ± (2 % des Messwerts + 0,2 % des Nennwerts) (50 kHz bis 100 kHz) | |||||||
| Spannungsmessung (PEAK) | Messbereich | 120 % des Nennwerts | |||||
| Auflösung | 0,01 V | ||||||
| Genauigkeit *1*3 | ± 0,5 % des Nennwerts | ||||||
| Strommessung (DC) | Messbereich | 120 % des Nennwerts | |||||
| Auflösung | 0,006 A | 0,007 A | 0,008 A | 0,009 A | 0,010 A | ||
| Genauigkeit *1 | ± (0,3 % des Messwerts + 1,6 % des Nennwerts) | ± (0,3 % des Messwerts + 1,9 % des Nennwerts) | ± (0,3 % des Messwerts + 2,2 % des Nennwerts) | ± (0,3 % des Messwerts + 2,5 % des Nennwerts) | ± (0,3 % des Messwerts + 2,8 % des Nennwerts) | ||
| Temperaturkoeffizient | ± (150 ppm/°C des Nennwerts) (TYP) | ||||||
| Strommessung (AC und DC + AC) | Messbereich | AC | 120 % des Nennwerts/CF | ||||
| DC＋AC | 120 % des Nennwerts | ||||||
| Auflösung | 0,006 A | 0,007 A | 0,008 A | 0,009 A | 0,010 A | ||
| Genauigkeit *1*2 | 5 Hz<f≦10 kHz | ±（3 % of reading ＋ 0.1 % of rating） | |||||
| 10 kHz<f≦50 kHz | ± (10 Prozent der Lesung + 1 Prozent der Bewertung) | ||||||
| Strommessung (PEAK) | Messbereich | 120 % des Nennwerts | |||||
| Auflösung | 0,06 A | 0,07 A | 0,08 A | 0,09 A | 0,10 A | ||
| Genauigkeit *1*3 | ± 0,5 % des Nennwerts | ||||||
| Messzeit (Durchlass) | 100 μs bis 3600 s | ||||||
| Artikel/Element | PBZ40-60 BP | PBZ40-70 BP | PBZ40-80 BP | PBZ40-90 BP | PBZ40-100 BP | ||
|---|---|---|---|---|---|---|---|
| Spannungsmessung (DC) | Messbereich | 120 % des Nennwerts | |||||
| Auflösung | 0,001 V | ||||||
| Genauigkeit *1 | ± (0,05 % des Messwerts + 0,05 % des Nennwerts) | ||||||
| Spannungsmessung (AC und DC + AC) | Messbereich | AC | 120 % des Nennwerts/CF | ||||
| DC＋AC | 120 % des Nennwerts | ||||||
| Auflösung | 0,001 V | ||||||
| Genauigkeit *1*2 | ± (0,5 % des Messwerts + 0,1 % des Nennwerts) (5 Hz bis 10 kHz) | ||||||
| ± (1 % des Messwerts + 0,2 % des Nennwerts) (10 kHz bis 50 kHz) | |||||||
| ± (2 % des Messwerts + 0,2 % des Nennwerts) (50 kHz bis 100 kHz) | |||||||
| Spannungsmessung (PEAK) | Messbereich | 120 % des Nennwerts | |||||
| Auflösung | 0,01 V | ||||||
| Genauigkeit *1*3 | ± 0,5 % des Nennwerts | ||||||
| Strommessung (DC) | Messbereich | 120 % des Nennwerts | |||||
| Auflösung | 0,006 A | 0,007 A | 0,008 A | 0,009 A | 0,010 A | ||
| Genauigkeit *1 | ± (0,3 % des Messwerts + 1,6 % des Nennwerts) | ± (0,3 % des Messwerts + 1,9 % des Nennwerts) | ± (0,3 % des Messwerts + 2,2 % des Nennwerts) | ± (0,3 % des Messwerts + 2,5 % des Nennwerts) | ± (0,3 % des Messwerts + 2,8 % des Nennwerts) | ||
| Temperaturkoeffizient | ± (150 ppm/°C des Nennwerts) (TYP) | ||||||
| Strommessung (AC und DC + AC) | Messbereich | AC | 120 % des Nennwerts/CF | ||||
| DC＋AC | 120 % des Nennwerts | ||||||
| Auflösung | 0,006 A | 0,007 A | 0,008 A | 0,009 A | 0,010 A | ||
| Genauigkeit *1*2 | 5 Hz<f≦10 kHz | ±（3 % of reading ＋ 0.1 % of rating） | |||||
| 10 kHz<f≦50 kHz | ± (10 Prozent der Lesung + 1 Prozent der Bewertung) | ||||||
| Strommessung (PEAK) | Messbereich | 120 % des Nennwerts | |||||
| Auflösung | 0,06 A | 0,07 A | 0,08 A | 0,09 A | 0,10 A | ||
| Genauigkeit *1*3 | ± 0,5 % des Nennwerts | ||||||
| Messzeit (Durchlass) | 100 μs bis 3600 s | ||||||
Schutzfunktionen/Schnittstellen
Open in a new windowZOOM
| Schutzfunktionen | Überspannungsschutz, Überstromschutz, Überhitzungsschutz, Leistungsbegrenzung (abgeleitete Leistung) |
|---|---|
| Schnittstelle | RS232C, GPIB, USB, LAN |
Allgemeine technische Daten
Open in a new windowZOOM
| Artikel/Element | PBZ20-120 BP | PBZ20-140 BP | PBZ20-160 BP | PBZ20-180 BP | PBZ20-200 BP | |
|---|---|---|---|---|---|---|
| Betriebstemperaturbereich | 0 °C bis 40 °C (32 °F bis 104 °F) | |||||
| Luftfeuchtigkeit bei Betrieb | 20 % r.F. bis 85 % r.F. (keine Kondensation) | |||||
| Lagertemperaturbereich | -25 °C bis 70 °C (-13 °F bis 158 °F) | |||||
| Luftfeuchtigkeit für Lagerung | Bis zu 90 % r.F. (keine Kondensation) | |||||
| Isolationswiderstand *4 | Zwischen dem Primärschaltkreis und dem Gehäuse | 500 Volt Gleichstrom, 30 MΩ oder mehr | ||||
| Zwischen Primärschaltkreis und Ausgangsanschlüssen | ||||||
| Zwischen Ausgangsanschlüssen und Gehäuse | 300 Volt Gleichstrom, 0,17 MΩ oder mehr | 300 Volt Gleichstrom, 0,14 MΩ oder mehr | 300 Volt Gleichstrom, 0,13 MΩ oder mehr | 300 Volt Gleichstrom, 0,11 MΩ oder mehr | 300 Volt Gleichstrom, 0,1 MΩ oder mehr | |
| Spannungsfestigkeit | Zwischen dem Primärschaltkreis und dem Gehäuse | Keine Abweichungen bei 1500 Volt Wechselstrom für 1 Minute | ||||
| Zwischen Primärschaltkreis und Ausgangsanschlüssen | ||||||
| Ableitstrom (250 V/60 Hz) *5 | 15 mA oder weniger | |||||
| Erddurchgang | 100 A Wechselstrom, 0,1 Ω oder weniger | |||||
| Kühlungsmethode | Zwangsluftkühlung durch wärmeempfindlichen Lüfter mit variabler Drehzahl | |||||
| Sicherungsbatterie | Die Einstellungen bleiben erhalten, wenn das Gerät ausgeschaltet wird. Mindestens drei Jahre Batterielebensdauer (bei 25 °C). | |||||
| Gewicht | Ca. 265 kg (584,2 lbs) | Ca. 290 kg (639,3 lbs) | Ca. 310 kg (683,4 lbs) | Ca. 350 kg (771,6 lbs) | Ca. 370 kg (815,7 lbs) | |
| Abmessungen | 570 (22,44”) B × 1350 (53,15”) H × 950 (37,40”) T mm (Zoll) | 570 (22,44”) B × 1350 (53,15”) H × 950 (37,40”) T mm (Zoll) | 570 (22,44”) B × 1350 (53,15”) H × 950 (37,40”) T mm (Zoll) | 570 (22,44”) B × 1750 (68,90”) H × 950 (37,40”) T mm (Zoll) | 570 (22,44”) B × 1750 (68,90”) H × 950 (37,40”) T mm (Zoll) | |
| Zubehör | Handbücher für die PBZ-BP-Serie: Installationsanleitung (1 Stk.), Kurzanleitung (Japanisch: 1 Stk./Englisch: 1 Stk.), Sicherheitsinformationen (1 Stk.), J1-Anschluss-Kit: Buchse (1 Stk.), Schutzabdeckungen (2 Paar), Stifte (30 Stk.), Warnaufkleber für schwere Gegenstände (1 Stk.), CD-ROM (1 Stk.) | |||||
| Artikel/Element | PBZ40-60 BP | PBZ40-70 BP | PBZ40-80 BP | PBZ40-90 BP | PBZ40-100 BP | |
|---|---|---|---|---|---|---|
| Betriebstemperaturbereich | 0 °C bis 40 °C (32 °F bis 104 °F) | |||||
| Luftfeuchtigkeit bei Betrieb | 20 % r.F. bis 85 % r.F. (keine Kondensation) | |||||
| Lagertemperaturbereich | -25 °C bis 70 °C (-13 °F bis 158 °F) | |||||
| Luftfeuchtigkeit für Lagerung | Bis zu 90 % r.F. (keine Kondensation) | |||||
| Isolationswiderstand *4 | Zwischen dem Primärschaltkreis und dem Gehäuse | 500 Volt Gleichstrom, 30 MΩ oder mehr | ||||
| Zwischen Primärschaltkreis und Ausgangsanschlüssen | ||||||
| Zwischen Ausgangsanschlüssen und Gehäuse | 300 Volt Gleichstrom, 0,17 MΩ oder mehr | 300 Volt Gleichstrom, 0,14 MΩ oder mehr | 300 Volt Gleichstrom, 0,13 MΩ oder mehr | 300 Volt Gleichstrom, 0,11 MΩ oder mehr | 300 Volt Gleichstrom, 0,1 MΩ oder mehr | |
| Spannungsfestigkeit | Zwischen dem Primärschaltkreis und dem Gehäuse | Keine Abweichungen bei 1500 Volt Wechselstrom für 1 Minute | ||||
| Zwischen Primärschaltkreis und Ausgangsanschlüssen | ||||||
| Ableitstrom (250 V/60 Hz)*5 | 15 mA oder weniger | |||||
| Erddurchgang | 100 A Wechselstrom, 0,1 Ω oder weniger | |||||
| Kühlungsmethode | Zwangsluftkühlung durch wärmeempfindlichen Lüfter mit variabler Drehzahl | |||||
| Sicherungsbatterie | Die Einstellungen bleiben erhalten, wenn das Gerät ausgeschaltet wird. Mindestens drei Jahre Batterielebensdauer (bei 25 °C). | |||||
| Gewicht | Ca. 265 kg (584,2 lbs) | Ca. 290 kg (639,3 lbs) | Ca. 310 kg (683,4 lbs) | Ca. 350 kg (771,6 lbs) | Ca. 370 kg (815,7 lbs) | |
| Abmessungen | 570 (22,44”) B × 1350 (53,15”) H × 950 (37,40”) T mm (Zoll) | 570 (22,44”) B × 1350 (53,15”) H × 950 (37,40”) T mm (Zoll) | 570 (22,44”) B × 1350 (53,15”) H × 950 (37,40”) T mm (Zoll) | 570 (22,44”) B × 1750 (68,90”) H × 950 (37,40”) T mm (Zoll) | 570 (22,44”) B × 1750 (68,90”) H × 950 (37,40”) T mm (Zoll) | |
| Zubehör | Handbücher für die PBZ-BP-Serie: Installationsanleitung (1 Stk.), Kurzanleitung (Japanisch: 1 Stk./Englisch: 1 Stk.), Sicherheitsinformationen (1 Stk.), J1-Anschluss-Kit: Buchse (1 Stk.), Schutzabdeckungen (2 Paar), Stifte (30 Stk.), Warnaufkleber für schwere Gegenstände (1 Stk.), CD-ROM (1 Stk.) | |||||
*1 Bei einer Umgebungstemperatur von 23 °C ±5 °C. *2 Wenn das Eingangssignal in der Bandbreite von 100 kHz liegt und einen Scheitelfaktor von 3 oder weniger aufweist (die Messzeit beträgt mindestens das 10-fache der Eingangssignalperiode). *3 Kalibriert mit einer 1-kHz-Sinuswelle. *4 Bei 70 % rel. Luftfeuchtigkeit oder weniger *5 PBZ20-200 BP und PBZ40-100 BP bei 200 V, 60 Hz
Optionen
Netzanschlusskabel

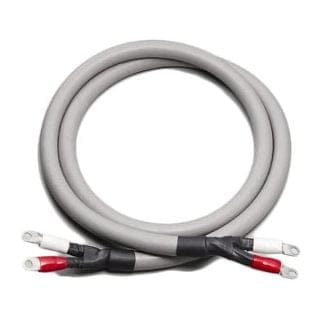

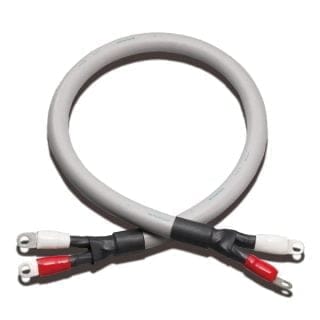

*Bei Verwendung von TL02-PLZ und TL03-PLZ mit PBZ20V BP werden zwei TL02-PLZ und zwei TL03-PLZ parallel verwendet.
Kommunikationsschnittstelle
M8-Klemmenanschluss-Kit
Parallelbetriebs-Kits
Vertikaler Ständer
Gestell-Montagehalterung
Software zur Erstellung von Sequenzen
Katalog
Intelligente bipolare Stromversorgung – PBZ-Serie
Manuell
PBZ_BP
2D CAD
PBZ20-200 BP
PBZ20-120 BP
PBZ20-160 BP
PBZ20-180 BP
PBZ40-100 BP
PBZ40-60 BP
PBZ40-70 BP
PBZ40-80 BP
PBZ40-90 BP
Technische Daten
PBZ Series
