Dimensions / Weight

	W	H	D
Dimensions	71 mm (2.8 inch)	124 mm (4.88 inch)	350 mm (13.78 inch)

Weight : Approx.3 kg(6.62 lbs)

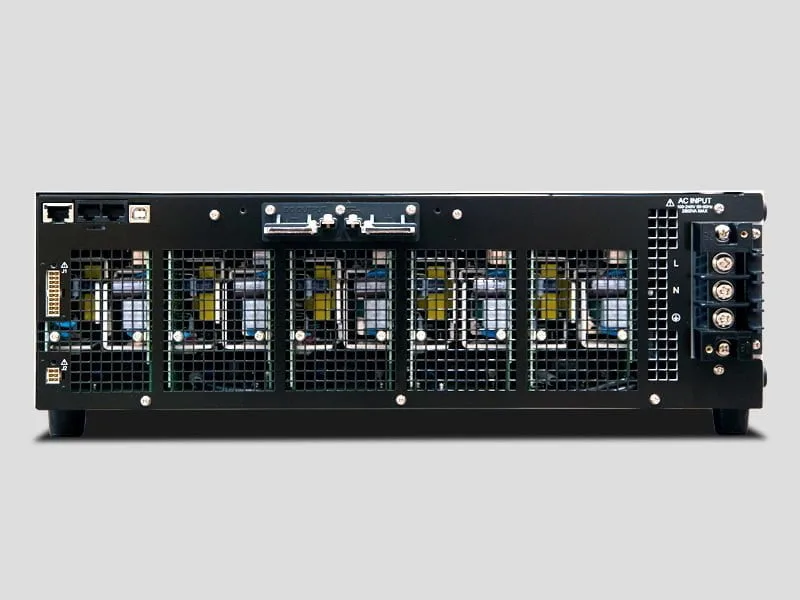

DC-Stromversorgungen PWR-01 Serie

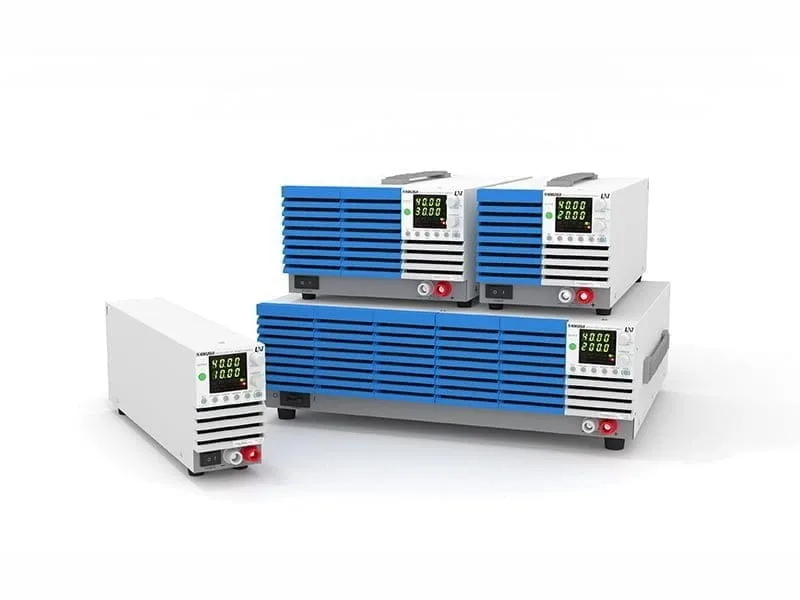

Kompakte DC-Stromversorgung mit großem Leistungsbereich

PWR-01 Serie – 400 W-Modell

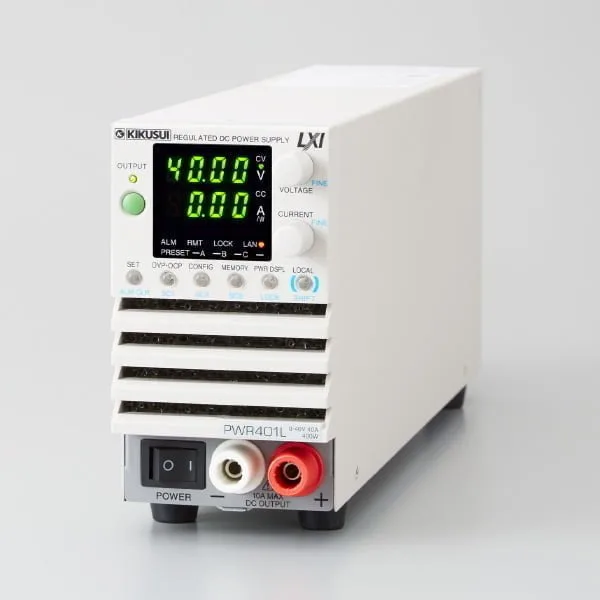

PWR-01-400W

Preisspanne: 138,000円 bis 206,000円

Sequenz-Funktion (Synchronisierter Betrieb mit Auslösersignalen)

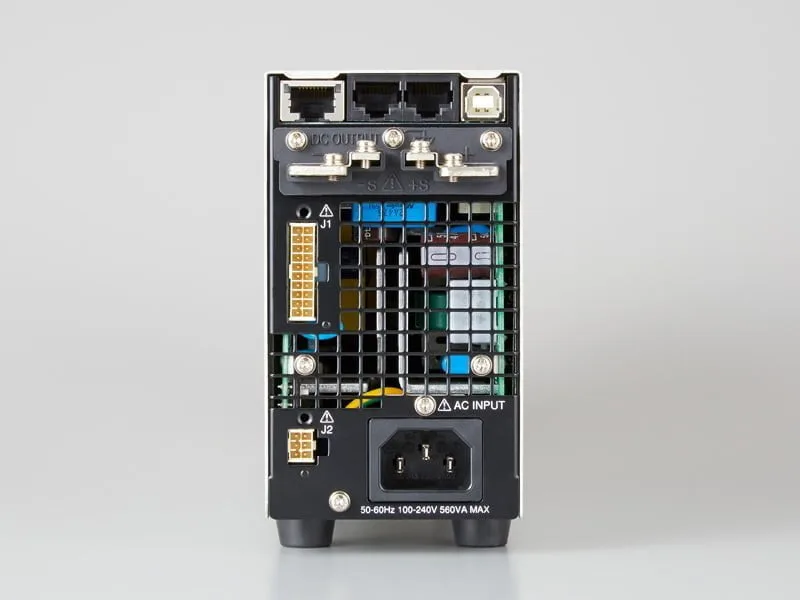

Variable Innenwiderstandsfunktion

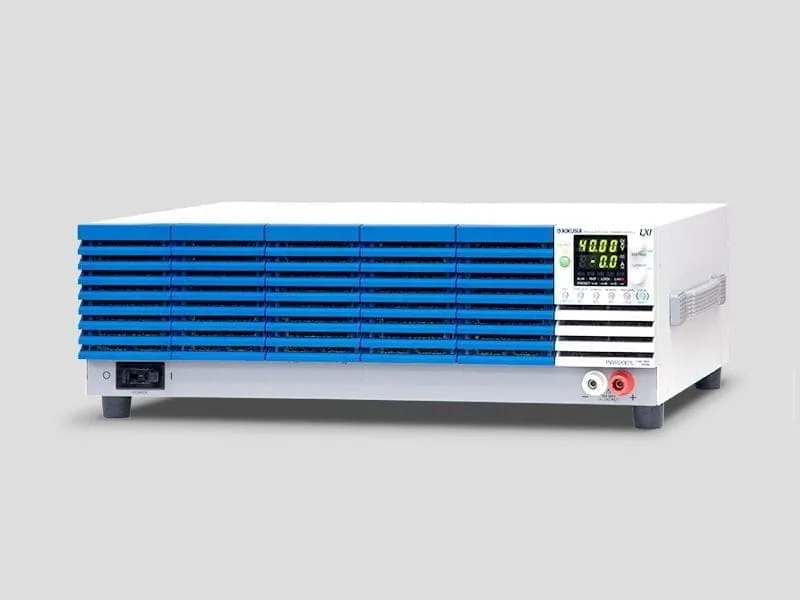

Serienmäßig mit LAN- (LXI-konform)/USB-/RS232C-Schnittstelle
VMCB (Virtual Multi-Channel Bus) Funktion unterstützt vernetzte Fernsteuerung und Überwachung
Ein breites Spektrum von Spannungs- und Stromeinstellungenkann innerhalb der Ausgangsleistung kombiniert werden (3-bis 4-fach)
Unterstützt eine universelle Eingangsspannung (85 V bis 265 V)
CONFIG-Einstellungs-Kurzwahlfunktion und Anzeige (bis zudrei Parameter können registriert werden.)
Speicherung von Voreinstellungen (3 Kombinationen von Einstellungenfür Spannung, Strom,Überspannungsschutz, Überstromschutzund Unterspannungsgrenzwert)
Die Ableitung (Senke) kann ein- und ausgeschaltet werden,wodurch eine noch stärkere Einstellung im Ableitungsmodusverfügbar ist
Ausgangsverzögerung EIN/AUS, Eingebaute Verzögerungsfunktion
Sanftstart-/-stopp-Funktion
Dauerhafte Leistung Garantierte Betriebstemperatur bis zu 50 °C (122 °F).(Die Lagertemperatur beträgt -25 °C bis +60 °C (-13 °F bis 140 °F))

表示可能なバリエーションがありません。考えられる原因： • 価格が設定されていない • 在庫切れ • バリエーションが非公開 ※「在庫切れバリエーションを非表示」オプションが有効になっています。

Artikelnummer: PWR-01-400W

Katalog
Manuell
2D CAD
Updater/Driver
Technische Daten

Aufstellung

表示可能なバリエーションがありません。

考えられる原因：
• 価格が設定されていない
• 在庫切れ
• バリエーションが非公開

※「在庫切れバリエーションを非表示」オプションが有効になっています。

Technische Daten

400 W-Modell

AC-Eingang

Open in a new window ZOOM

Artikel/Modell		PWR401L
Nominale Eingangsleistung		100 Volt Wechselstrom bis 240 Volt Wechselstrom, 50 Hz bis 60 Hz, einphasig
Eingangsspannungsbereich		85 Volt Wechselstrom bis 265 Volt Wechselstrom
Eingangsfrequenzbereich		47 Hz bis 63 Hz
Strom (TYP) *1	100 Volt Wechselstrom	5,6 A
Strom (TYP) *1	200 Volt Wechselstrom	2,8 A
Einschaltstrom		25 A Spitze oder weniger
Leistung (MAX) *2		560 VA
Leistungsfaktor (TYP) *1		0,99 (Eingangsspannung: 100 V), 0,97 (Eingangsspannung: 200 V)
Effizienz (TYP) *1		75%
Ausgangshaltezeit *2		20 ms oder mehr

*1. *1. Bei der Nennausgangsleistung für den Nennausgangsstrom. *2. *2. 100 Volt Wechselstrom, bei Nennausgangsleistung.

Ausgabe

Open in a new window ZOOM

Artikel/Modell			PWR401L	PWR401ML	PWR401MH	PWR401H
Leistung	Ausgangsspannung*1		40 V	80 V	240 V	650 V
	Ausgangsstrom*1		40 A	20 A	5 A	1,85 A
	Ausgangsleistung		400 W
Spannung	Maximal einstellbare Spannung*2		42 V	84 V	252 V	682,5 V
	Einstellungsgenauigkeit		± (0,05 % des Sollwerts +0,05 % des Nennwerts)
	Auflösung		200 mV	400 mV	1000 mV	2500 mV
		Mit FINE, OUT OFF	10 mV	10 mV	100 mV	100 mV
		Mit FINE, OUT ON	1 mV	1 mV	10 mV	10 mV
		Bei Verwendung einer Kommunikationsschnittstelle	0,1 ｍV	0,1 ｍV	0,1 ｍV	0,1 ｍV
	Leitungsregulierung *3		±6 mV	±10 mV	±26 mV	±67 mV
	Lastregulierung *4		±6 mV	±10 mV	±26 mV	±67 mV
	Einschwingverhalten *5		1 ms oder weniger	2 ms oder weniger	2 ms oder weniger	3 ms oder weniger
	Restwelligkeit *6	Spitze-zu- Spitze *7	50 mV	50 mV	100 mV	300 mV
	Restwelligkeit *6	rms *8	5 mV	5 mV	20 mV	50 mV
	Anstiegszeit	Bei Volllast	50 ms oder weniger		100 ms oder weniger
	Anstiegszeit	Keine Last	50 ms oder weniger		100 ms oder weniger
	Abfallzeit *9	Bei Volllast	50 ms oder weniger		150 ms	250 ms
	Abfallzeit *9	Keine Last	500 ms oder weniger		1200 ms	2000 ms
	Maximale Fernabtastungs-Kompensationsspannung (einzelne Leitung)		1,5 V	4 V	5 V	5 V
	Temperaturkoeffizient *10		100 ppm/℃
Strom	Maximal einstellbarer Strom *2		42 A	21 A	5,25 A	1,9425 A
	Einstellungsgenauigkeit *11		± (0,5 % des Sollwerts +0,1 % des Nennwerts)
	Auflösung		200 mA	100 mA	20 mA	10 mA
		Mit FINE, OUT OFF	10 mA	10 mA	1 mA	1 mA
		Mit FINE, OUT ON	1 mA	1 mA	0,1 mA	0,1 mA
		Bei Verwendung einer Kommunikationsschnittstelle	0,1mA	0,1 mA	0,1 mA	0,1 mA
	Leitungsregulierung		± 6 mA	± 4 mA	± 2,5 mA	± 2,2 mA
	Lastregulierung		± 13 mA	± 9 mA	± 6,0 mA	± 5,4 mA
	Restwelligkeit *12	rms*8	80 mA	40 mA	12 mA	6 mA
	Anstiegszeit (TYP)	Bei Volllast	50 ms		100 ms
	Abfallzeit (TYP)	Bei Volllast	50 ms		100 ms
	Temperaturkoeffizient *10		100 ppm/℃
Maximal einstellbarer Innenwiderstand			1,000 Ω	4,000 Ω	36,00 Ω	36,00 Ω

*1. *1. Die maximale Ausgangsspannung und der maximale Ausgangsstrom sind durch die maximale Ausgangsleistung begrenzt. *2. *2. Kann auf ca. 95 % des Auslösepunkts für den Überspannungsschutz oder Auslösepunkts für den Überstromschutz begrenzt werden. *3. *3. 85 Volt Wechselstrom bis 135 Volt Wechselstrom oder 170 Volt Wechselstrom bis 265 Volt Wechselstrom, feste Last *4. Der Betrag der Änderung, der auftritt, wenn die Last von Nulllast auf Volllast (Nennausgangsleistung/Nennausgangsspannung) mit der Nennausgangsspannung geändert wird. Der Wert wird am Erfassungspunkt gemessen. *5. *5. Die Zeit, die die Ausgangsspannung benötigt, um wieder auf einen Wert innerhalb der „Nennausgangsspannung ± (0,1 % + 10 mV)“ zurückzukehren. Die Laststromschwankung beträgt 50 % bis 100 % der maximalen Stromstärke bei der eingestellten Ausgangsspannung. *6. *6. Gemessen mit einer RC-9131C-Sonde, die den JEITA-Spezifikationen entspricht. Bei Nennausgangsstrom. *7. *7. Bei einer Messfrequenzbandbreite von 10 Hz bis 20 MHz. *8. *8. Bei einer Messfrequenzbandbreite von 10 Hz bis 1 MHz. *9. *9. Mit dem auf „Ableitung normal“ eingestellten Ableitungsschaltkreis. *10. *10. Bei einer Umgebungstemperatur zwischen 0 °C und 50 °C *11. Gilt für den Bereich von 1 % bis 100 % des Nennstroms. TYP (0,1 % der Nennleistung) für 0 % bis 1 %. *12. *12. Bei einer Ausgangsspannung von 10 % bis 100 % der Nennspannung. Bei Nennausgangsstrom.

別ウインドウで開く

Artikel/Modell			PWR401L	PWR401ML	PWR401MH	PWR401H
Leistung	Ausgangsspannung*1		40 V	80 V	240 V	650 V
	Ausgangsstrom*1		40 A	20 A	5 A	1,85 A
	Ausgangsleistung		400 W
Spannung	Maximal einstellbare Spannung*2		42 V	84 V	252 V	682,5 V
	Einstellungsgenauigkeit		± (0,05 % des Sollwerts +0,05 % des Nennwerts)
	Auflösung		200 mV	400 mV	1000 mV	2500 mV
		Mit FINE, OUT OFF	10 mV	10 mV	100 mV	100 mV
		Mit FINE, OUT ON	1 mV	1 mV	10 mV	10 mV
		Bei Verwendung einer Kommunikationsschnittstelle	0,1 ｍV	0,1 ｍV	0,1 ｍV	0,1 ｍV
	Leitungsregulierung *3		±6 mV	±10 mV	±26 mV	±67 mV
	Lastregulierung *4		±6 mV	±10 mV	±26 mV	±67 mV
	Einschwingverhalten *5		1 ms oder weniger	2 ms oder weniger	2 ms oder weniger	3 ms oder weniger
	Restwelligkeit *6	Spitze-zu- Spitze *7	50 mV	50 mV	100 mV	300 mV
	Restwelligkeit *6	rms *8	5 mV	5 mV	20 mV	50 mV
	Anstiegszeit	Bei Volllast	50 ms oder weniger		100 ms oder weniger
	Anstiegszeit	Keine Last	50 ms oder weniger		100 ms oder weniger
	Abfallzeit *9	Bei Volllast	50 ms oder weniger		150 ms	250 ms
	Abfallzeit *9	Keine Last	500 ms oder weniger		1200 ms	2000 ms
	Maximale Fernabtastungs-Kompensationsspannung (einzelne Leitung)		1,5 V	4 V	5 V	5 V
	Temperaturkoeffizient *10		100 ppm/℃
Strom	Maximal einstellbarer Strom *2		42 A	21 A	5,25 A	1,9425 A
	Einstellungsgenauigkeit *11		± (0,5 % des Sollwerts +0,1 % des Nennwerts)
	Auflösung		200 mA	100 mA	20 mA	10 mA
		Mit FINE, OUT OFF	10 mA	10 mA	1 mA	1 mA
		Mit FINE, OUT ON	1 mA	1 mA	0,1 mA	0,1 mA
		Bei Verwendung einer Kommunikationsschnittstelle	0,1mA	0,1 mA	0,1 mA	0,1 mA
	Leitungsregulierung		± 6 mA	± 4 mA	± 2,5 mA	± 2,2 mA
	Lastregulierung		± 13 mA	± 9 mA	± 6,0 mA	± 5,4 mA
	Restwelligkeit *12	rms*8	80 mA	40 mA	12 mA	6 mA
	Anstiegszeit (TYP)	Bei Volllast	50 ms		100 ms
	Abfallzeit (TYP)	Bei Volllast	50 ms		100 ms
	Temperaturkoeffizient *10		100 ppm/℃
Maximal einstellbarer Innenwiderstand			1,000 Ω	4,000 Ω	36,00 Ω	36,00 Ω

Anzeigefunktion

Open in a new window ZOOM

Artikel/Modell		PWR401L	PWR401MH
Spannungsanzeige	Maximale Anzeige	99.99	999.9
Spannungsanzeige	Anzeigegenauigkeit	± (0,2 % des Messwerts + 5 Stellen)
Aktuelle Anzeige	Maximale Anzeige	99.99	9.999
Aktuelle Anzeige	Anzeigegenauigkeit	± (0,5 % des Messwerts + 8 Stellen)
Leistungsanzeige		Die PWR DSPL-LED leuchtet rot.
	Maximale Anzeige	9999
	Anzeigegenauigkeit	Zeigt das Ergebnis der Multiplikation von Strom und Spannung an. Die Anzeige wird zwischen Spannungs- oder Stromanzeige umgeschaltet.

Die Spezifikationen unterliegen den folgenden Einstellungen und Bedingungen, sofern nicht anders angegeben. (gemeinsam für alle Modelle)
Die Last muss ein reiner Widerstand sein. Die Aufwärmzeit beträgt 30 Minuten (bei fließendem Strom). Die Last muss ein reiner Widerstand sein. TYP-Wert: Typischer Wert. Die Leistung ist nicht garantiert. Die folgende Tabelle zeigt die Werte des TYP-Wertes und den TYP-Wert des TYP-Wertes. ● Messwert: Zeigt den Messwert an. Dieses Produkt arbeitet in einem breiten Bereich von Ausgangsspannungs-/Ausgangsstromkombinationen innerhalb der Nennausgangsleistung. Der Strom (oder die Spannung), der/die bei Nennausgangsspannung (oder Nennausgangsstrom) ausgegeben werden kann, ist jedoch durch die Nennausgangsleistung begrenzt. Der Strom (oder die Spannung), der/die bei Nennausgangsspannung (oder Nennausgangsstrom) ausgegeben werden kann, ist wie folgt. Maximaler Ausgangsstrom bei Nennausgangsspannung = Nennausgangsleistung ÷ Nennausgangsspannung Maximale Ausgangsspannung bei Nennausgangsstrom = Nennausgangsleistung ÷ Nennausgangsstrom ● Nennlast und Nulllast sind wie folgt definiert. Im Konstantspannungsbetrieb (Einstellung des Ausgangsstroms über dem maximalen Ausgangsstrom bei Nennausgangsspannung) Nennlast: Last mit einem Widerstandswert, der 95 % – 100 % des Stroms beträgt, der bei der angelegten Nennausgangsspannung und dem maximalen Ausgangsstrom bei Nennausgangsspannung fließt. Leerlauf: eine Last, durch die kein Ausgangsstrom fließt, d. h. Last offen (keine Last angeschlossen). Nennlast im Konstantstrombetrieb (Ausgangsspannung über der maximalen Ausgangsspannung bei Nennausgangsstrom eingestellt): eine Last mit einem solchen Widerstandswert, dass der Spannungsabfall zwischen 95 % und 100 % der maximalen Ausgangsspannung bei Nennausgangsstrom liegt, wenn der Nennausgangsstrom angelegt wird. Einschließlich des Spannungsabfalls über der Lastleitung darf die Ausgangsspannung des Produkts die maximale Ausgangsspannung bei Nennausgangsstrom nicht überschreiten. Keine Last: Eine Last mit einem Widerstand, dessen Spannungsabfall bei Anlegen des Nennausgangsstroms 10 % der maximalen Ausgangsspannung bei Nennausgangsstrom oder 1 V beträgt, je nachdem, welcher Wert höher ist. ● Die Spezifikationen dieses Produkts sind an den rückseitigen Ausgangsklemmen angegeben.
Übersetzt mit www.DeepL.com/Translator (kostenlose Version)

Allgemeines

Schutzfunktionen

Open in a new window ZOOM

Artikel/Modell		400W
Überspannungsschutz (OVP)		Schaltet den Ausgang aus *1, zeigt OVP an und ALM leuchtet auf
	Einstellungsbereich	10 % bis 112 % der Nennausgangsspannung
	Einstellungsgenauigkeit	± (1,5 % des Nennwerts)
Überstromschutz (OCP) *2		Schaltet den Ausgang aus *1, zeigt OCP an und ALM leuchtet auf
	Einstellungsbereich	10 % bis 112 % des Nennausgangsstroms
	Einstellungsgenauigkeit	± (3 % des Nennwerts)
Überstromschutz des Ausgangsanschlusses am vorderen Bedienfeld (FOCP) *3		Schaltet den Ausgang aus *1, zeigt FOCP an und ALM leuchtet auf
	Wert (fest)	11 A (TYP)
Unterspannungsgrenzwert (UVL)		Kann nicht auf einen Wert kleiner oder gleich der Einstellungsspannung eingestellt werden
Unterspannungsgrenzwert (UVL)	Einstellungsbereich	0 % bis 105 % der Nennausgangsspannung
Überhitzungsschutz (OHP)		Schaltet den Ausgang aus, zeigt OHP an und leuchtet ALM auf
Schutz vor fehlerhafter Sensorverbindung (SENSE)		Schaltet den Ausgang aus, zeigt SENS an und leuchtet ALM auf
Schutz vor niedrigem AC-Eingang (AC-FAIL)		Schaltet den Ausgang aus *4, zeigt AC an und ALM leuchtet auf
Abschaltung (SD)		Schaltet den Ausgang aus *1, zeigt SD an und ALM leuchtet auf
Leistungsbegrenzung (POWER LIMIT)		ALM blinkt
Leistungsbegrenzung (POWER LIMIT)	Wert (fest)	Ca. 105% der Nennausgangsleistung
Kommunikationsüberwachung (Watchdog)		Schaltet den Ausgang aus, zeigt WDOG an und leuchtet ALM auf
Master-Slave-Parallelbetriebsschutz (PRL ALM)		Schaltet den Ausgang aus *1, zeigt PRL an und ALM leuchtet auf

*1. *1. Ausgang aus oder Schutzschalter ausgelöst beim 2.000-W-Modell. *2. *2. Dies schützt nicht vor Entladestromspitzen, die von den Kondensatoren im PWR-01-Ausgangsteil erzeugt werden, wenn sich die Last plötzlich ändert. *3. *3. Verfügbar bei Modellen mit einem maximal einstellbaren Strom von 11 A oder mehr. Ist der Wert für den Überspannungsschutz kleiner als der Wert für den Überstromschutz des Ausgangsanschlusses an der Vorderseite, hat der Wert für den Überspannungsschutz Vorrang. *4. *4. Die automatische Wiederherstellung nach der Beseitigung der Alarmursache ist auswählbar.

別ウインドウで開く

Artikel/Modell		400W
Überspannungsschutz (OVP)		Schaltet den Ausgang aus *1, zeigt OVP an und ALM leuchtet auf
	Einstellungsbereich	10 % bis 112 % der Nennausgangsspannung
	Einstellungsgenauigkeit	± (1,5 % des Nennwerts)
Überstromschutz (OCP) *2		Schaltet den Ausgang aus *1, zeigt OCP an und ALM leuchtet auf
	Einstellungsbereich	10 % bis 112 % des Nennausgangsstroms
	Einstellungsgenauigkeit	± (3 % des Nennwerts)
Überstromschutz des Ausgangsanschlusses am vorderen Bedienfeld (FOCP) *3		Schaltet den Ausgang aus *1, zeigt FOCP an und ALM leuchtet auf
	Wert (fest)	11 A (TYP)
Unterspannungsgrenzwert (UVL)		Kann nicht auf einen Wert kleiner oder gleich der Einstellungsspannung eingestellt werden
Unterspannungsgrenzwert (UVL)	Einstellungsbereich	0 % bis 105 % der Nennausgangsspannung
Überhitzungsschutz (OHP)		Schaltet den Ausgang aus, zeigt OHP an und leuchtet ALM auf
Schutz vor fehlerhafter Sensorverbindung (SENSE)		Schaltet den Ausgang aus, zeigt SENS an und leuchtet ALM auf
Schutz vor niedrigem AC-Eingang (AC-FAIL)		Schaltet den Ausgang aus *4, zeigt AC an und ALM leuchtet auf
Abschaltung (SD)		Schaltet den Ausgang aus *1, zeigt SD an und ALM leuchtet auf
Leistungsbegrenzung (POWER LIMIT)		ALM blinkt
Leistungsbegrenzung (POWER LIMIT)	Wert (fest)	Ca. 105% der Nennausgangsleistung
Kommunikationsüberwachung (Watchdog)		Schaltet den Ausgang aus, zeigt WDOG an und leuchtet ALM auf
Master-Slave-Parallelbetriebsschutz (PRL ALM)		Schaltet den Ausgang aus *1, zeigt PRL an und ALM leuchtet auf

Signalausgang/-eingang

Open in a new window ZOOM

Artikel / Maximale Ausgangsleistung Modell			400W
Monitor-Signalausgabe	Spannungsmonitor (VMON)		Monitorspannungsbereich wählbar: 0 V bis 5 V oder 0 V bis 10 V.
	Spannungsmonitor (VMON)	Genauigkeit	2,5 % des Bruttoinlandsprodukts *1
	Strommonitor (IMON)		Monitorspannungsbereich wählbar: 0 V bis 5 V oder 0 V bis 10 V.
	Strommonitor (IMON)	Genauigkeit	2,5 % des Bruttoinlandsprodukts *1
Ausgang für Statussignal *2	OUTON STATUS.		Ein, wenn der Ausgang eingeschaltet ist.
	CV STATUS		Ein während des CV-Betriebs
	CC STATUS		CC Ein während des Betriebs
	ALARM STATUS		Ein, wenn der Alarm aktiviert ist.
	POWER ON STATUS		POWER Ein, wenn eingeschaltet.
Auslösesignal	Eingang (TRG IN)		Logisch wählbar: LOW (0 V bis 1,5 V), HIGH (3,5 V bis 5 V)
	Eingang (TRG IN)		Eingangsimpedanz: 10 k Ω (TYP-Wert)
	Ausgang (TRG OUT)		Logisch wählbar: LOW (0 V bis 0,6 V), HIGH (4,2 V bis 5 V)
	Ausgang (TRG OUT)		Impulsbreite: 100 µs (TYP-Wert)

*1 f.s. ist der Skalenendwert im gewählten Bereich; 10 V für den 10-V-Bereich, 5 V für den 5-V-Bereich. *2 Open-Collector-Ausgang eines Fotokopplers. Max. Spannung 30 V, max. Strom (Senke) 8 mA; isoliert von Ausgangs- und Steuerkreisen. Potentialfreier Status gemeinsam (innerhalb von 60 V gegen Masse). Nicht isoliert zwischen Statussignalen.

Steuerungsfunktionen

Open in a new window ZOOM

Artikel/Modell			400W
Externe Steuerung	Steuerung der Ausgangsspannung (VPGM)		0 % bis 100 % der Nennausgangsspannung
			Wählbarer Steuerungs-Spannungsbereich: 0 V bis 5 V oder 0 V bis 10 V
		Genauigkeit	5 % des Nennwerts
	Steuerung des Ausgangsstroms (IPGM)		0 % bis 100 % des Nennausgangsstroms
			Wählbarer Steuerungs-Spannungsbereich: 0 V bis 5 V oder 0 V bis 10 V
		Genauigkeit	5 % des Nennwerts
	Ausgang-ein/aus-Steuerung OUTPUT ON/OFF CONT		Wählbare Logik: Ausgang ein, wenn auf LOW (0 V bis 0,5 V) eingestellt oder kurzgeschlossen; Ausgang aus, wenn auf HIGH (4,5 V oder 5 V) eingestellt oder offen Ausgang ein, wenn auf HIGH (4,5 V bis 5 V) eingestellt oder offen; Ausgang aus, wenn auf LOW (0 V oder 0,5 V) eingestellt oder kurzgeschlossen
	Steuerung der Ausgangsabschaltung SHUT DOWN		Ausgang ein, wenn auf LOW (0 V bis 0,5 V) eingestellt oder kurzgeschlossen
	Steuerung der Alarmlöschung ALM CLR		Alarm wird gelöscht, wenn auf LOW (0 V bis 0,5 V) eingestellt oder kurzgeschlossen

Weitere Funktionen

Open in a new window ZOOM

Artikel/Modell		400W	1200W
Ein-/Ausschaltverzögerung des Ausgangs		Einstellungsbereich: 0,0 s, 0,5 s bis 99,9 s *1 Einstellungsauflösung: 0,1 s
Sanftstart und -stopp		Einstellungsbereich: 0,0 s, 0,5 s bis 10,0 s *1 Einstellungsauflösung: 0,1 s
Aktivierungsverzögerung des Überstromschutzes (OCP)		Einstellungsbereich: 0,0 s bis 2,0 s *1 Einstellungsauflösung: 0,1 s
Voreinstellungsspeicher		Es können bis zu drei Sätze der folgenden Einstellungen gespeichert werden: die eingestellte Spannung, der eingestellte Strom, der eingestellte Überspannungsschutz, der eingestellte Überstromschutz und der eingestellte Unterspannungsgrenzwert.
Tastensperre		Sperrt die Bedienung aller Tasten mit Ausnahme der OUTPUT-Taste.
CONFIG-Verknüpfung		Bis zu drei CONFIG-Parameter können auf den Tasten SC1, SC2 und SC3 registriert werden
Sequenz		Anzahl der Programme: 1
		Anzahl der Schritte: 64
		Anzahl der Wiederholungen: 1 bis 99998, Unendlich (INF)
		Anzahl der konfigurierbaren Intervallschleifen: 16
		Anzahl der Intervallschleifen: 2 bis 99998
		Schrittzeit: 0,1 s bis 100 h (gemeinsam für Stufenübergang und Rampenübergang)
Synchronisierter Betrieb		Synchronisierung von Spannungs- und Stromeinstellungen, Synchronisierung der Wiederaufnahme von Schritten in einem Ablaufprogramm
Master-Slave-Parallelbetrieb *2		Bis zu drei Geräte (gleiche Modelle) einschließlich des Master-Geräts	Bis zu zwei Geräte (gleiche Modelle) einschließlich des Master-Geräts
Serienbetrieb *3		Zwei Geräte (gleiches Modell)
Mehrkanal (VMCB)	Verbindung zwischen dem Master-Gerät und dem PC	LAN, USB, RS232C
Mehrkanal (VMCB)	Verbindung mit Slave-Einheiten	LAN

*1. *1. Die Werkseinstellung ist 0,0 s. *2. *2. Der Stromunterschied zwischen dem Master und den Slaves beträgt 5 % (TYP). *3. *3. Der H-Typ ist ausgeschlossen

Betrieb anzeige

Open in a new window ZOOM

Artikel/Modell		400W
OUTPUT ON/ OFF		Die OUTPUT-LED leuchtet grün, wenn der Ausgang ein ist.
Ein-/Ausschaltverzögerung des Ausgangs		“DLY” leuchtet, wenn die Funktion eingestellt ist, und blinkt, wenn die Funktion aktiv ist. Die OUTPUT- LED blinkt orange, während die Einschaltverzögerung des Ausgangs aktiv ist.
Ein-/Ausschaltverzögerung des Ausgangs		Die OUTPUT-LED blinkt grün, während die Ausschaltverzögerung des Ausgangs aktiv ist.
Sanftstart und -stopp		“SS” leuchtet, wenn die Funktion eingestellt ist, und blinkt, wenn die Funktion aktiv ist. Die OUTPUTLED leuchtet grün, wenn der Sanftstart aktiv ist. Die OUTPUT-LED blinkt grün, wenn der Sanftstopp aktiv ist.
CV-Betrieb		Die CV-LED leuchtet grün.
CC-Betrieb		Die CC-LED leuchtet rot.
Alarmbetrieb		Die ALM-LED leuchtet rot, wenn eine Schutzfunktion aktiviert wurde. Die ALM-LED blinkt rot, wenn die Leistungsbegrenzung (POWER LIMIT) aktiviert wurde. Die OUTPUT-LED blinkt orange, wenn eine Schutzfunktion aktiviert wurde, während der Ausgang ein ist.
Voreinstellungsspeicher		Die LED PRESET A, B oder C leuchtet grün, wenn ein Voreinstellungs-Speichereintrag abgerufen oder gespeichert wird.
Tastensperrenbetrieb		Die LOCK-LED leuchtet grün, wenn die Tasten gesperrt sind.
Fernbedienungsbetrieb		Die REMOTE-LED leuchtet während der Fernbedienung grün.
Fernbedienungsbetrieb	LAN-Betrieb	Die LAN-LED leuchtet oder blinkt abhängig vom Status. Kein Fehlerstatus: Leuchtet grün. Fehlerstatus: rot. Standby-Status: Leuchtet orange. WEB-Identifizierungsstatus: Blinkt grün.
Ableitungsschaltkreis		“HB” leuchtet, wenn die Hyper-Ableitung eingestellt ist.
Variabler Innenwiderstand (VIR)		“VIR” leuchtet, wenn der variable Innenwiderstand eingestellt ist.
Sequenz		“SEQ” leuchtet, wenn eine Sequenz ausgeführt wird, und blinkt, wenn das PWR-01 auf einen Auslöser wartet.

Schnittstelle

Open in a new window ZOOM

Artikel/Modell		400W
Allgemeine technische Daten	Softwareprotokoll	IEEE Std 488.2-1992
Allgemeine technische Daten	Befehlssprache	Erfüllt die SCPI-Vorgabe 1999.0
RS232C	Hardware	Entspricht den EIA232D-Spezifikationen (ohne Anschluss)
		RJ-45-Anschluss (Stecker) *1
		Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Bit/s
		Datenlänge: 8 Bit, Stoppbits: 1 Bit, Paritätsbit: Keins
		Keine Flusskontrolle
	Programmnachrichtenabschluss	LF während des Empfangs, CR/LF während des Sendens
USB	Hardware	Entspricht den USB-2.0-Spezifikationen; Datenrate: 480 Mbit/s (HighSpeed)
	Hardware	Buchse Typ B
	Programmnachrichtenabschluss	LF oder EOM während des Empfangs, LF + EOM während des Sendens
	Geräteklasse	Entspricht den Spezifikationen der Geräteklasse USBTMC-USB488
LAN	Hardware	IEEE 802,3 100Base-TX/10Base-T Ethernet
		Entspricht der LXI-Spezifikation 2011 Ver.1.4
		Entspricht der erweiterten LXI-HiSLIP-Funktion Rev. 1.01
		IPv4, RJ-45-Anschluss *2
	Kommunikationsprotokoll	VXI-11, SCPI-RAW, HiSLIP
	Programmnachrichtenabschluss	VXI-11, HiSLIP: LF oder END während des Empfangs, LF + END während des Sendens SCPI-RAW: LF während des Empfangs, LF während des Sendens.

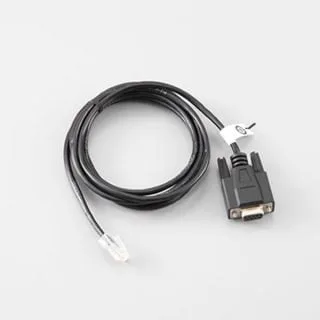

*1. *1. Das Adapterkabel RD-8P/9P ist optional erhältlich. *2. *2. Kategorie 5; verwenden Sie ein gerades Kabel.

Allgemein

Open in a new window ZOOM

Artikel/Modell		400W	800W	1200W	2000W
Gewicht (nur Hauptgerät)		Ca. 3 kg (6,61 lb)	Ca. 5,5 kg (12,13 lb)	Ca. 7,5 kg (16,53 lb)	Ca. 13 kg (28,66 lb)
Abmessungen		Siehe Umrisszeichnung.
Umweltbedingungen	Betriebsumgebung	Gebrauch in Innenräumen, Überspannungskategorie II
	Betriebstemperatur	0 °C bis +50 °C (32 °F bis +122 °F)
	Luftfeuchtigkeit bei Betrieb	20 % r.F. bis 85 % r.F. (keine Kondensation)
	Lagertemperatur	-25 °C bis +60 °C (-13 °F bis 140 °F)
	Luftfeuchtigkeit für Lagerung	Bis zu 90 % r.F. (keine Kondensation)
	Höhenlage	Bis zu 2000 m
Kühlungsmethode		Zwangskühlung mittels Lüfter
Erdungspolarität		Negative Erdung oder positive Erdung möglich
Isolationsspannung		L/ML/MH-Typ: ±500 Vmax H-Typ: ±800 Vmax
Spannungsfestigkeit	Über den Primärschaltkreis und das Gehäuse	Keine Abweichungen, wenn 1500 Volt Wechselstrom für 1 Minute angelegt werden
	Über den Primär- und Sekundärschaltkreis	L/ML/MH-Typ: Keine Abweichungen, wenn 1650 Volt Wechselstrom für 1 Minute angelegt werden
	Über den Primär- und Sekundärschaltkreis	H-Typ: Keine Abweichungen, wenn 1900 Volt Wechselstrom für 1 Minute angelegt werden
	Über den Sekundärschaltkreis und das Gehäuse	L/ML/MH-Typ: Keine Abweichungen, wenn 2300 Volt Gleichstrom für 1 Minute angelegt werden
	Über den Sekundärschaltkreis und das Gehäuse	H-Typ: Keine Abweichungen, wenn 2640 Volt Gleichstrom für 1 Minute angelegt werden
Isolationswiderstand	Über den Primärschaltkreis und das Gehäuse	100 MΩ oder mehr (70 % oder weniger) bei 500 Volt Gleichstrom
	Über den Primär- und Sekundärschaltkreis	LL/ML/MH-Typ: 100 MΩ oder mehr (70 % oder weniger) bei 500 Volt Gleichstrom
	Über den Primär- und Sekundärschaltkreis	H-Typ: 100 MΩ oder mehr (70 % oder weniger) bei 1.000 Volt Gleichstrom
	Über den Sekundärschaltkreis und das Gehäuse	L/ML/MH-Typ: 40 MΩ oder mehr (70 % oder weniger) bei 500 Volt Gleichstrom
	Über den Sekundärschaltkreis und das Gehäuse	H-Typ: 40 MΩ oder mehr (70 % oder weniger) bei 1.000 Volt Gleichstrom
Zubehör		Packungsliste, Sicherheitshinweise, CD-ROM, Kurzanleitung (Japanisch: 1 Exemplar, Englisch: 1 Exemplar) Kurze Gehäuseverbindungsstange M4-Schrauben des Ausgangsanschlusses (2 Stk.) Abdeckung des Ausgangsanschlusses Schraubensatz des Ausgangsanschlusses (2 Sätze) M8-Schraubensatz (für 400-W-, 800-W- und 1.200-WModell), M10-Schraubensatz (für 2.000-W-Modell) Nur beim L-Typ und ML-Typ im Lieferumfang enthalten. Netzkabel Ist nur im Lieferumfang des 400-W-/800-W-Modells enthalten Abdeckung des Eingangsanschlusses Ist nur im Lieferumfang des 1.200-W-Modells enthalten Ferritkernsatz Ist nur im Lieferumfang des 1.200-W-Modells enthalten
Elektromagnetische Verträglichkeit (EMV) 1 2		Entspricht den Anforderungen der folgenden Richtlinien und Normen. EMV-Richtlinie 2014/30/EU EN61326-1 (Klasse A 3), EN 55011 (Klasse A 3, Gruppe 1 *4), EN 61000-3-2, EN 61000-3-3 Anwendbar unter den folgenden Bedingungen: Die maximale Länge aller an das Produkt angeschlossenen Kabel und Leitungen muss unter 3 m betragen.
Sicherheit *1		Entspricht den Anforderungen der folgenden Richtlinien und Normen. Niederspannungsrichtlinie 2014/35/EU 2 EN 61010-1 (Klasse I 5, Verschmutzungsgrad 2 *6)

*1. *1. Gilt nicht für Sonderanfertigungen oder modifizierte Geräte. *2. *2. Beschränkt auf Produkte, die ein CE-Zeichen haben. Gilt nur, wenn ein Kern am J1-Anschlusskabel angeschlossen ist. *3. *3. Dies ist ein Gerät der Klasse A. Dieses Produkt ist für den Einsatz in einer industriellen Umgebung bestimmt. Das Produkt kann beim Betrieb in Wohngebieten Störungen verursachen. Solch eine Anwendung ist zu vermeiden, es sei denn, der Benutzer trifft besondere Maßnahmen zur Verringerung elektromagnetischer Emissionen, um Störungen des Empfangs von Radio- und Fernsehsendungen zu verhindern. *4. *4. Dies ist ein Gerät der Gruppe 1. Dieses Produkt erzeugt und/oder verwendet nicht absichtlich Hochfrequenzenergie in Form von elektromagnetischer Strahlung, induktiver und/oder kapazitiver Kopplung für die Materialbearbeitung oder für Inspektions-/Analysezwecke. *5. *5. Dies ist ein Gerät der Klasse I. Achten Sie darauf, den Schutzleiteranschluss dieses Geräts zu erden. Die Sicherheit dieses Geräts ist nur dann gewährleistet, wenn es ordnungsgemäß geerdet ist. *6. *6. Bei der Verschmutzung handelt es sich um eine Zugabe von Fremdstoffen (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagfestigkeit oder des Oberflächenwiderstands verursachen können. Der Verschmutzungsgrad 2 geht davon aus, dass nur eine nicht leitende Verschmutzung auftritt, außer einer gelegentlichen, vorübergehenden Leitfähigkeit durch Kondensation.

別ウインドウで開く

Artikel/Modell		400W	800W	1200W	2000W
Gewicht (nur Hauptgerät)		Ca. 3 kg (6,61 lb)	Ca. 5,5 kg (12,13 lb)	Ca. 7,5 kg (16,53 lb)	Ca. 13 kg (28,66 lb)
Abmessungen		Siehe Umrisszeichnung.
Umweltbedingungen	Betriebsumgebung	Gebrauch in Innenräumen, Überspannungskategorie II
	Betriebstemperatur	0 °C bis +50 °C (32 °F bis +122 °F)
	Luftfeuchtigkeit bei Betrieb	20 % r.F. bis 85 % r.F. (keine Kondensation)
	Lagertemperatur	-25 °C bis +60 °C (-13 °F bis 140 °F)
	Luftfeuchtigkeit für Lagerung	Bis zu 90 % r.F. (keine Kondensation)
	Höhenlage	Bis zu 2000 m
Kühlungsmethode		Zwangskühlung mittels Lüfter
Erdungspolarität		Negative Erdung oder positive Erdung möglich
Isolationsspannung		L/ML/MH-Typ: ±500 Vmax H-Typ: ±800 Vmax
Spannungsfestigkeit	Über den Primärschaltkreis und das Gehäuse	Keine Abweichungen, wenn 1500 Volt Wechselstrom für 1 Minute angelegt werden
	Über den Primär- und Sekundärschaltkreis	L/ML/MH-Typ: Keine Abweichungen, wenn 1650 Volt Wechselstrom für 1 Minute angelegt werden
	Über den Primär- und Sekundärschaltkreis	H-Typ: Keine Abweichungen, wenn 1900 Volt Wechselstrom für 1 Minute angelegt werden
	Über den Sekundärschaltkreis und das Gehäuse	L/ML/MH-Typ: Keine Abweichungen, wenn 2300 Volt Gleichstrom für 1 Minute angelegt werden
	Über den Sekundärschaltkreis und das Gehäuse	H-Typ: Keine Abweichungen, wenn 2640 Volt Gleichstrom für 1 Minute angelegt werden
Isolationswiderstand	Über den Primärschaltkreis und das Gehäuse	100 MΩ oder mehr (70 % oder weniger) bei 500 Volt Gleichstrom
	Über den Primär- und Sekundärschaltkreis	LL/ML/MH-Typ: 100 MΩ oder mehr (70 % oder weniger) bei 500 Volt Gleichstrom
	Über den Primär- und Sekundärschaltkreis	H-Typ: 100 MΩ oder mehr (70 % oder weniger) bei 1.000 Volt Gleichstrom
	Über den Sekundärschaltkreis und das Gehäuse	L/ML/MH-Typ: 40 MΩ oder mehr (70 % oder weniger) bei 500 Volt Gleichstrom
	Über den Sekundärschaltkreis und das Gehäuse	H-Typ: 40 MΩ oder mehr (70 % oder weniger) bei 1.000 Volt Gleichstrom
Zubehör		Packungsliste, Sicherheitshinweise, CD-ROM, Kurzanleitung (Japanisch: 1 Exemplar, Englisch: 1 Exemplar) Kurze Gehäuseverbindungsstange M4-Schrauben des Ausgangsanschlusses (2 Stk.) Abdeckung des Ausgangsanschlusses Schraubensatz des Ausgangsanschlusses (2 Sätze) M8-Schraubensatz (für 400-W-, 800-W- und 1.200-WModell), M10-Schraubensatz (für 2.000-W-Modell) Nur beim L-Typ und ML-Typ im Lieferumfang enthalten. Netzkabel Ist nur im Lieferumfang des 400-W-/800-W-Modells enthalten Abdeckung des Eingangsanschlusses Ist nur im Lieferumfang des 1.200-W-Modells enthalten Ferritkernsatz Ist nur im Lieferumfang des 1.200-W-Modells enthalten
Elektromagnetische Verträglichkeit (EMV) 1 2		Entspricht den Anforderungen der folgenden Richtlinien und Normen. EMV-Richtlinie 2014/30/EU EN61326-1 (Klasse A 3), EN 55011 (Klasse A 3, Gruppe 1 *4), EN 61000-3-2, EN 61000-3-3 Anwendbar unter den folgenden Bedingungen: Die maximale Länge aller an das Produkt angeschlossenen Kabel und Leitungen muss unter 3 m betragen.
Sicherheit *1		Entspricht den Anforderungen der folgenden Richtlinien und Normen. Niederspannungsrichtlinie 2014/35/EU 2 EN 61010-1 (Klasse I 5, Verschmutzungsgrad 2 *6)
