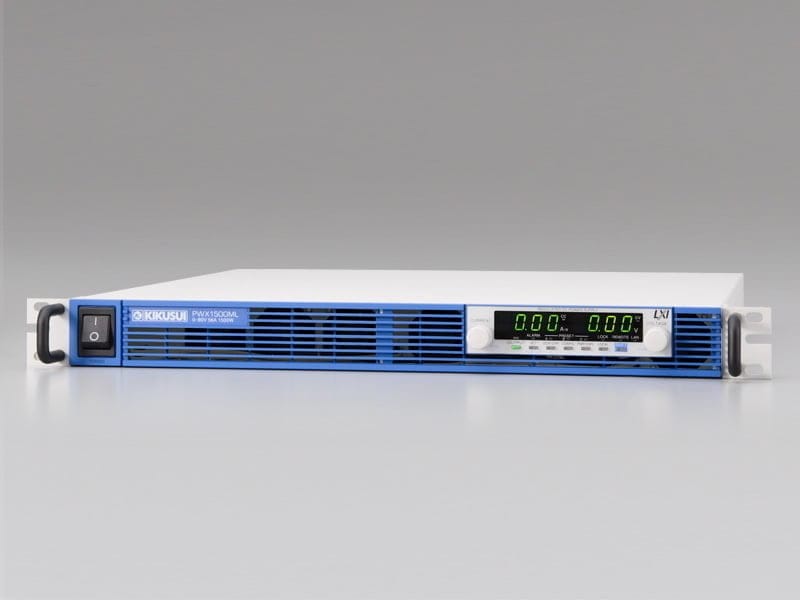

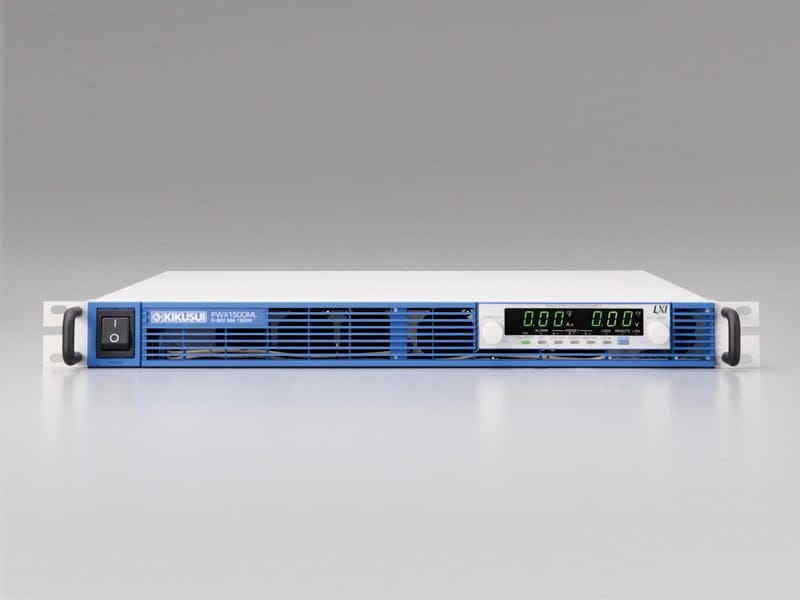

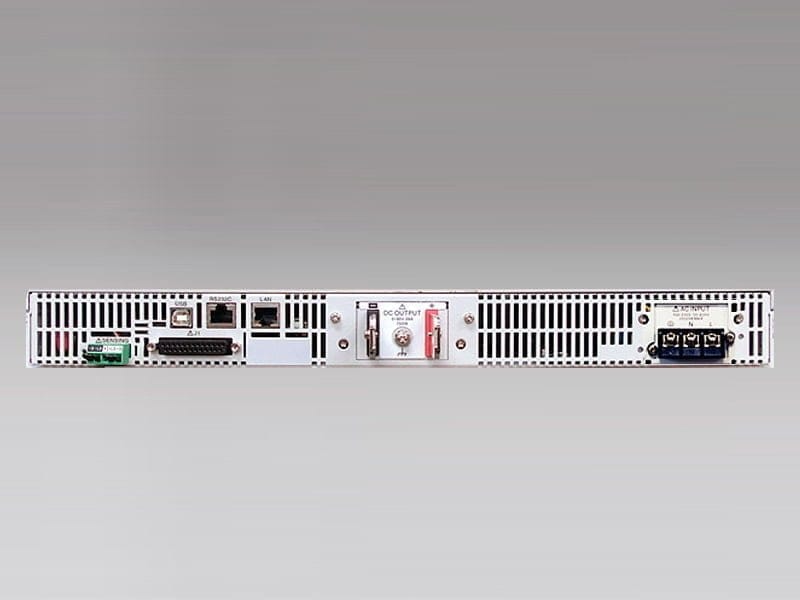

Programmierbare 1U DC-Stromversorgung mit großem Leistungsbereich (CV/ CC)
PWX-Serie – 1500W-Typ
PWX1500W
320,000円
- Neue Generation von netzkompatiblen Rackmount-Netzteilen
- Eine virtuelle Mehrkanal-Bus (VMCB)-Funktion macht denMehrkanalbetrieb effizienter
- Ein schlankes und leichtes Design mit einer Höhe von 1Ufür eine höhere Effizienz bei der Rack-Montage
- Ein breites Spektrum von Spannungs- und Stromeinstellungenkann innerhalb der Ausgangsleistung kombiniert werden (3-fach)
- Nennausgangsleistung: 750 W/1500 W, Nennausgangsspannung: 30 V/80 V/230 V/650 V.
- PFC-Schaltkreis von 0,99 (mit 100 V) bzw. 0,97 (mit 200 V)bei Volllast
Aufstellung
表示可能なバリエーションがありません。 考えられる原因: ※「在庫切れバリエーションを非表示」オプションが有効になっています。 |
Technische Daten
PWX-Serie 1500W-Typ
AC-Eingang
Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
---|---|---|---|---|---|
Nominale Eingangsleistung | 100 Vac bis 240 Vac, 50 Hz bis 60 Hz, einphasig | ||||
Eingangsspannungsbereich | 85 Vac bis 265 Vac | ||||
Frequenzbereich | 47 Hz bis 63 Hz | ||||
Stromstärke (MAX) *1 | 100 Vac | 21 A | |||
200 Vac | 10,5 A | ||||
Einschaltstrom *2 | 70 A oder weniger | ||||
Leistung (MAX) *3 | 2200 VA | ||||
Leistungsfaktor (TYP) *1 | 0,99 (Eingangsspannung 100 V), 0,97 (Eingangsspannung 200 V) | 0,98 (Eingangsspannung 100 V), 0,96 (Eingangsspannung 200 V) | |||
Wirkungsgrad *1 | 74 % oder höher | ||||
Überbrückungszeit bei Stromunterbrechung *3 | 20 ms oder länger |
*1. Bei Nennlast. *2. Ohne die Ladestromkomponente, die durch den Kondensator des internen EMV-Filterkreises unmittelbar nach dem Einschalten des POWER-Schalters fließt (für ca. 1 ms). *3. 100 Vac bei Nennlast.
Ausgabe
Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | ||
---|---|---|---|---|---|---|
Leistung | Ausgangsspannung *1 | 30 V | 80 V | 230 V | 650 V | |
Ausgangsstrom *1 | 150 A | 56 A | 20 A | 7 A | ||
Ausgangsleistung | 1500 W | |||||
Spannung | Einstellbereich | 0 V bis 31,5 V | 0 V bis 84 V | 0 V bis 241.5 V | 0 V bis 682.5 V | |
Einstellungsgenauigkeit | ± (0,05 % des Einstellwertes +0,05 % des Nennwertes) | |||||
Netzregelung *2 | ±5 mV | ±10 mV | ±25 mV | ±67 mV | ||
Lastregelung *3 | ±5 mV | ±10 mV | ±25 mV | ±67 mV | ||
Einschwingverhalten *4 | 1 ms oder weniger | 7 ms oder weniger | ||||
Welligkeitsrauschen *5 | (p-p)*6 | 60mV | 80mV | 120mV | 330mV | |
(rms) *7 | 8 mV | 8 mV | 25 mV | 60 mV | ||
Anstiegszeit | Nennlast | 100ms | ||||
Keine Last | 100ms | |||||
Abfallzeit *8 | Nennlast | 100ms | 150ms | 250ms | ||
Keine Last | 800 ms | 1000 ms | 1500 ms | 3000 ms | ||
Maximale Kompensationsspannung für Fernabtastung (eine Leitung) | 1,5V | 4V | 5V | 5V | ||
Temperaturkoeffizient (MAX) *9 | 100 ppm/°C (bei externer Steuerung) | |||||
Strom | Einstellbereich | 0 A bis 157.5 A | 0 A bis 58.8 A | 0 A bis 21 A | 0 A bis 7.35 A | |
Einstellgenauigkeit *10 | ±(0,5 % vom Sollwert +0,1 % vom Istwert) | |||||
Leistungsschwankung | ±17 mA | ±7,6 mA | ±4 mA | ±2,7 mA | ||
Lastregelung | ±35 mA | ±16,2 mA | ±9 mA | ±6,4 mA | ||
Welligkeitsrauschen *11 | (rms) *7 | 300mA | 130mA | 60mA | 30mA | |
Temperaturkoeffizient (TYP) *9 | 100ppm/℃ |
*1 Die maximale Ausgangsspannung und der maximale Ausgangsstrom sind durch die maximale Ausgangsleistung begrenzt. *2 85 Vac bis 135 Vac oder 170 Vac bis 265 Vac, feste Last. *3 Der Betrag der Änderung, der auftritt, wenn die Last von Leerlauf auf Nennlast (Nennausgangsleistung/Nennausgangsspannung) mit Nennausgangsspannung geändert wird. Der Wert wird am Erfassungspunkt gemessen. *4 Die Zeitspanne, die erforderlich ist, bis die Ausgangsspannung wieder einen Wert innerhalb der „Nennausgangsspannung ± (0,1 % + 10 mV)“ erreicht. Die Laststromschwankung beträgt 50 % bis 100 % des maximalen Stroms bei der eingestellten Ausgangsspannung. *5 Gemessen mit einer RC-9131C Sonde, die den JEITA-Spezifikationen entspricht. Bei Nennausgangsstrom. Wenn die Messfrequenzbandbreite 10 Hz bis 20 MHz beträgt. *6 Wenn die Messfrequenz-Bandbreite 5 Hz bis 1 MHz beträgt. *7 Wenn der Brüterkreislauf ein-/ausgeschaltet ist. *8 Wenn die Umgebungstemperatur zwischen 0 °C und 50 °C liegt *9 Beim PWX1500L und PWX1500ML im Bereich von 1 % bis 100 % des Nennstroms. *10 Für das PWX1500H im Bereich von 0,2 % bis 100 % des Nennstroms. *11 Wenn die Ausgangsspannung 10 % bis 100 % des Nennwerts beträgt. Beim Nennausgangsstrom.

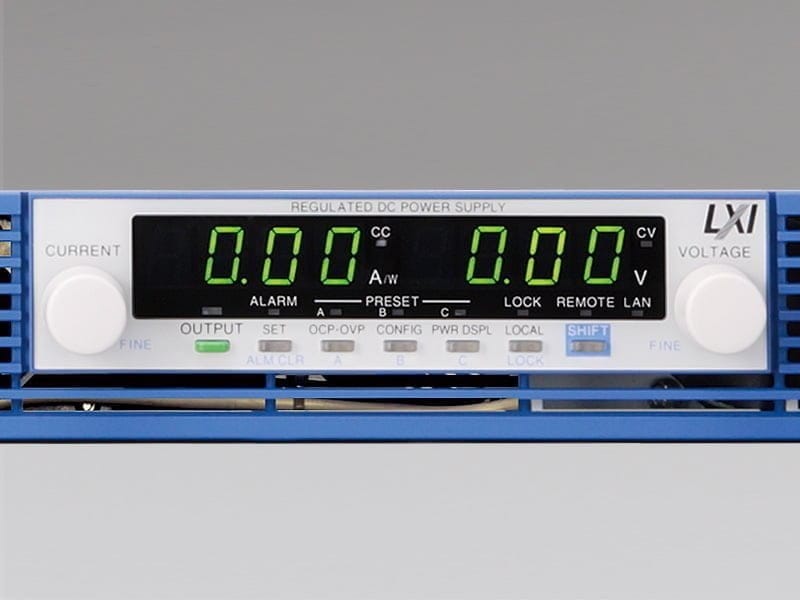

Anzeigefunktion
Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
---|---|---|---|---|---|
Anzeige der Spannung | Maximale Anzeige | 99,99 (fester Dezimalpunkt) | 999,9 (fester Dezimalpunkt) | ||
Genauigkeit der Anzeige | ±(0,2 % von rdng +5 Ziffern) | ||||
Aktuelle Anzeige | Maximale Anzeige | 999,9 (fester Dezimalpunkt) | 99,99 (fester Dezimalpunkt) | 9,999 (fester Dezimalpunkt) | |
Genauigkeit der Anzeige | ±(0,5 % von rdng +5 Ziffern) | ||||
Leistungsanzeige *1 | Die LED PWR DSPL leuchtet rot. | ||||
Maximale Anzeige | 9999 | ||||
Genauigkeit der Anzeige | Zeigt das Ergebnis der Multiplikation von Strom und Spannung an | ||||
Betriebsanzeige | OUTPUT ON/OFF, CV-Betrieb, CC-Betrieb, Alarmbetrieb, Fernbetrieb (LAN-Betrieb), Tastensperre, Vorwahlspeicher |
*1. Drücken Sie PWR DSPL, um die Leistung auf dem Amperemeter anzuzeigen. Jedes Mal, wenn Sie diese Taste drücken, wechselt die Anzeige zwischen Leistung und Strom.
Schutzfunktionen
Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H |
---|---|---|---|---|
Schutzfunktionen | Überspannungsschutz (OVP), Überspannungsschutz 2 (OVP2), Überstromschutz (OCP), Unterspannungsgrenze (UVL), Überhitzungsschutz (OHP), Überhitzungsschutz 2 (OHP2), Lüfterausfallschutz (FAN), Schutz vor falschem Fühleranschluss (SENSE), Schutz vor niedrigem AC-Eingang (AC-FAIL), Abschaltung (SD), Leistungsbegrenzung (POWER LIMIT), Kommunikationsüberwachung (WATCHDOG) |
Signalausgang
Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
---|---|---|---|---|---|
Monitor-Signalausgang *1 | Spannungsüberwachung (VMON) | Wählbarer Monitorspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V | |||
Einstellungsgenauigkeit | 2,5 % vom rtg | ||||
Stromüberwachung (IMON) | Wählbarer Überwachungsspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V | ||||
Einstellungsgenauigkeit | 2,5 % vom rtg | ||||
Statussignalausgang *1 *2 | OUTON STATUS, CV STATUS, CC STATUS, ALM STATUS, PWR ON STATUS |
*1. J1-Anschluss auf der Rückseite. *2. Fotokoppler-Open-Collector-Ausgang; maximale Spannung 30 V, maximaler Strom (Senke) 8 mA; isoliert von den Ausgangs- und Steuerkreisen; Status-Commons sind potentialfrei (Spannungsfestigkeit kleiner oder gleich 60 V); und Statussignale sind nicht gegenseitig isoliert.
Steuerungsfunktionen
Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
---|---|---|---|---|---|
Externe Steuerung *1 | Ausgangsspannungssteuerung (VPGM) | 0 % bis 100 % der Nennausgangsspannung 0 % bis 100 % der Nennausgangsspannung Wählbarer Steuerspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V | |||
Genauigkeit | 5 % des Nennwerts | ||||
Ausgangsstromregelung (IPGM) | 0 % bis 100 % des Ausgangsnennstroms Wählbarer Steuerspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V 0 % bis 100 % der Ausgangsnennspannung Wählbarer Steuerspannungsbereich: 0 V bis 5 V oder 0 V bis 10 V | ||||
Genauigkeit | 5 % des Nennwerts | ||||
Ein-/Ausschaltsteuerung des Ausgangs [OUTPUT ON/OFF CONT] | Mögliche logische Auswahlen:Einschalten des Ausgangs bei LOW (0 V bis 0,5 V) oder Kurzschluss, Ausschalten des Ausgangs bei HIGH (4,5 V bis 5 V) oder Leerlauf. Einschalten des Ausgangs durch HIGH (4,5 V bis 5 V) oder Leerlauf, Ausschalten des Ausgangs durch LOW (0 V bis 0,5 V) oder Kurzschluss. | ||||
Steuerung der Ausgangsabschaltung [SHUT DOWN] | Schaltet den Ausgang mit einem LOW (0 V bis 0,5 V) oder einem Kurzschluss aus. | ||||
Steuerung der Alarmlöschung [ALM CLR] | Löscht Alarme bei einem LOW (0 V bis 0,5 V) oder Kurzschluss. |
*1. J1-Anschluss auf der Rückseite
Weitere Funktionen
Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H |
---|---|---|---|---|
Master-Slave-Parallelbetrieb | Einschließlich des Master-Geräts können bis zu vier Geräte (alle das gleiche Modell) angeschlossen werden. | |||
Serienbetrieb*1 | Es können bis zu zwei Geräte (alle das gleiche Modell) angeschlossen werden. | |||
Voreinstellungsspeicher | Bis zu drei Sätze der folgenden Einstellungen können gespeichert werden: die eingestellte Spannung, der eingestellte Strom, die eingestellte OVP, die eingestellte OCP und die eingestellte UVL. | |||
Tastensperre | Sperrt die Bedienung aller Tasten mit Ausnahme der OUTPUT-Taste. |
*1. Mit Ausnahme des PWX1500H
Schnittstelle
Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H |
---|---|---|---|---|
Software-Protokoll | IEEE-Standard 488.2-1992 | |||
Befehlssprache | Entspricht der SCPI-Spezifikation 1999.0 Hat einen Kompatibilitätsmodus (umschaltbar) *2 – Genesys-Serie von TDK-Lambda – N5700 und N8700 von Agilent Technologies – DSC-Serie von Sorensen – PAG-Serie von Kikusui | |||
RS232C, USB, LAN | USBTMC-USB488, LXI 1.3 Klasse C |
*1. Mit Ausnahme des PWX1500H *2. Diese Einstellung garantiert nicht die Kompatibilität mit allen Anwendungsprogrammen und Treibern für Messgeräte.
Allgemein
Artikel/Modell | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
---|---|---|---|---|---|
Umweltbedingungen | Betriebsumgebung | Innenbereich, Überspannungskategorie II | |||
Betriebstemperatur/ Luftfeuchtigkeit | 0 °C bis +50 °C (32 °F bis +122 °F)/ 20 %rF bis 85 %rF (keine Kondensation) | ||||
Lagertemperatur/Luftfeuchtigkeit | -10 °C bis +60 °C (14 °F bis +140 °F)/ 90 %rF oder weniger (keine Kondensation) | ||||
Höhenlage | Bis zu 2000 m | ||||
Kühlsystem | Zwangskühlung mit Ventilator | ||||
Erdungspolarität | Negative Erdung oder positive Erdung möglich | ||||
Isolationsspannung | ± 250 Vmax | ± 500 Vmax | ± 800 Vmax | ||
Isolierte analoge Schnittstelle *1 | ± 60 Vmax | ||||
Widerstandsfähige Spannung | Zwischen Eingang und FG | Keine Anomalien, wenn 1500 Vac für 1 Minute angelegt wird | |||
Zwischen Eingang und Ausgang | Keine Anomalien bei 2000 Vac für 1 Minute | Keine Anomalien bei 2250 Vac für 1 Minute | |||
Zwischen Ausgang und FG | Keine Anomalien bei 1500 Vdc für 1 Minute | Keine Anomalien bei 1600 Vac für 1 Minute | Keine Anomalien bei 2000 Vdc für 1 Minute | ||
Zwischen Eingang und isolierter Analogschnittstelle *1 | Keine Anomalien bei 2650 Vac für 1 Minute | ||||
Zwischen Ausgang und isolierter analoger Schnittstelle *1 | Keine Anomalien bei 2300 Vdc für 1 Minute | Keine Anomalien bei 2650 Vac für 1 Minute | Keine Anomalien bei 3300 Vac für 1 Minute | ||
Isolationswiderstand | Zwischen Eingang und FG | 500 Vdc, 100 MΩ oder mehr (70 % oder weniger) | |||
Zwischen Eingang und Ausgang | 500 Vdc, 100 MΩ oder mehr (70 % oder weniger) | 1000 Vdc, 100 MΩ oder mehr (70 % oder weniger) | |||
Zwischen Ausgang und FG | 500 Vdc, 40 MΩ oder mehr (70 % oder weniger) | 1000 Vdc, 40 MΩ oder mehr (70 % oder weniger) | |||
Sicherheit*2 | Entspricht den Anforderungen der folgenden Richtlinie und Norm. Niederspannungsrichtlinie 2014/35/EU *3 EN 61010-1 (Klasse I *6, Verschmutzungsgrad 2 *7) | ||||
Elektromagnetische Verträglichkeit (EMV)*2*3 | Entspricht den Anforderungen der folgenden Richtlinie und Norm. EMV-Richtlinie 2014/30/EU EN 61326-1(Class A *4) EN 55011(Class A *4,Group 1 *5) EN 61000-3-2、EN 61000-3-3 Anwendbar unter folgenden Bedingungen Die maximale Länge aller an das PWX angeschlossenen Kabel und Leitungen muss weniger als 3 m betragen. | ||||
Abmessungen (maximal)/Gewicht | 422,8(485) B×43(44) H×500(580) Tmm/ca. 9,5 kg (20.94 lb) | 422.8(485) B×43(44) H×500(580) Tmm/ca. 9 kg (19.84 lb) | |||
Zubehör | Abdeckung der Ausgangsklemmen: 1 St., Satz Eingangsklemmenabdeckung, Satz M8-Bolzen für Ausgangsklemmen: M8-Schrauben × 2 Sätze (Schraube, Mutter, Federscheibe und Unterlegscheibe für jede Schraube), Chassis-Anschlusskabel: 1 Kabel, J1-Steckerset: 1 Satz (Gehäuse: 1 St., Stecker: 1 St., Stecker: 1 St., Zugentlastung: 1 St., Clips: 2 St., und zwei Arten von Schrauben: 2 St.,), Packliste: 1 Exemplar, Kurzanleitung (je 1 Exemplar für Englisch und Japanisch), Sicherheitshinweise: 1 Exemplar, China RoHS-Blatt: 1 Exemplar, CD-ROM: 1 Diskette |
*1 Werkseitige Option. *2 Gilt nicht für speziell bestellte oder modifizierte PWX. *3 Begrenzt auf Produkte, die die CE/UKCA-Kennzeichnung auf ihren Panels haben. Die EMV-Grenzwerte werden nur dann eingehalten, wenn der Ferritkern am Kabel für den Anschluss des Steckers J1 angebracht ist. *4 Dies ist ein Gerät der Klasse A. Das PWX ist für den Einsatz in einer industriellen Umgebung vorgesehen. Dieses Produkt kann bei Verwendung in Wohngebieten Störungen verursachen. Eine solche Verwendung ist zu vermeiden, es sei denn, der Benutzer ergreift besondere Maßnahmen zur Reduzierung der elektromagnetischen Emissionen, um Störungen beim Empfang von Radio- und Fernsehsendungen zu vermeiden. *5 Dies ist ein Gerät der Gruppe 1. Das PWX erzeugt und/oder verwendet nicht absichtlich Hochfrequenzenergie in Form von elektromagnetischer Strahlung, induktiver und/oder kapazitiver Kopplung für die Behandlung von Material oder für Inspektions-/Analysezwecke. *6 Dies ist ein Gerät der Klasse I. Achten Sie darauf, dass der Schutzleiteranschluss des PWX geerdet ist. Die Sicherheit dieses Produkts ist nur dann gewährleistet, wenn das Produkt ordnungsgemäß geerdet ist. *7 Verschmutzung ist das Hinzufügen von Fremdstoffen (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagsfestigkeit oder des Oberflächenwiderstands bewirken können. Bei Verschmutzungsgrad 2 wird davon ausgegangen, dass nur nichtleitende Verschmutzungen auftreten, abgesehen von einer gelegentlichen vorübergehenden Leitfähigkeit durch Kondensation.
