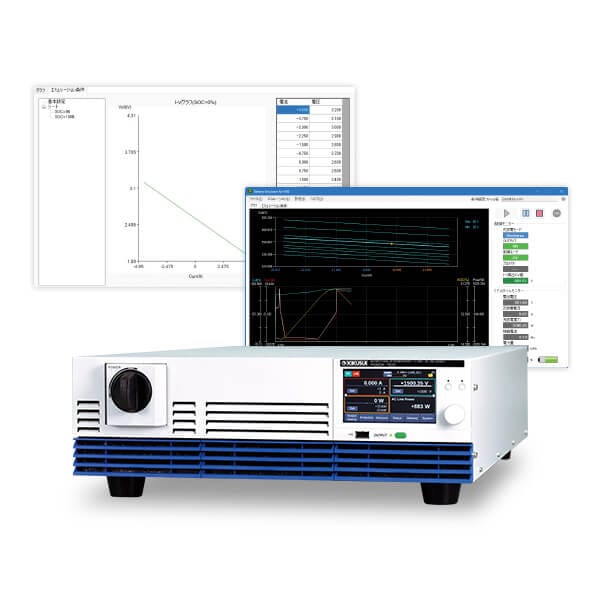

Batterieemulatorsystem für PXB
Batterie-Emulatorsystem
価格お問い合わせ
- CV-Modus-basierte Batterieemulation möglich
- Die Autovervollständigungs Funktion generiert automatisch fehlende I-V-Kennliniendaten
- Die Batterie Eigenschaften entsprechen den I-V-Daten jedes SOC (3D-IV-Tabelle)
- SOC oder Kapazität bei Betriebsbeginn können definiert werden
- Der SOC-Bereich kann für Stopp Bedingungen eingestellt werden
- Das I-V-Kurvendiagramm für jeden SOC wird angezeigt
- Messwerte und Grafiken werden in Echtzeit angezeigt
| Bild | Artikel/Modell | Output Power [W] | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
 | BATTERY EMULATOR SYSTEM PXB20K-50 | 20kW | 50 V | -800A bis +800A | オープン価格（お問い合わせください） | |
| BATTERY EMULATOR SYSTEM PXB20K-250 | 20kW | 250V | -200A bis +200A | オープン価格（お問い合わせください） | |
| BATTERY EMULATOR SYSTEM PXB20K-500 | 20kW | 500 V | -120A bis +120A | オープン価格（お問い合わせください） | |
| BATTERY EMULATOR SYSTEM PXB20K-1000 | 20kW | 1000V | -60A bis +60A | オープン価格（お問い合わせください） | |
| BATTERY EMULATOR SYSTEM PXB20K-1500 | 20kW | 1500V | -30A bis +30A | オープン価格（お問い合わせください） |
Aufstellung
| Bild | Modell | Ausgabe | Leistungsaufnahme und Sonstiges | ||||
|---|---|---|---|---|---|---|---|
| CV | CC | Nennleistung | Eingangsstrom AC (200 V 3-phasig) /(400 V 3-phasig) A | Gewicht (ca.) | |||
 | BATTERIE EMULATOR SYSTEM PXB20K-50 | 50 V | ±800A | ±20kW | 80/40A | 41kg | |
| BATTERY EMULATOR SYSTEM PXB20K-250 | 250V | ±200A | ±20kW | 80/40A | 39kg | |
| BATTERY EMULATOR SYSTEM PXB20K-500 | 500 V | ±120A | ±20kW | 80/40A | 38kg | |
| BATTERY EMULATOR SYSTEM PXB20K-1000 | 1000V | ±60A | ±20kW | 80/40A | 37kg | |
| BATTERY EMULATOR SYSTEM PXB20K-1500 | 1500V | ±30A | ±20kW | 80/40A | 37kg | |
Übersicht
Einfache Batterieemulation mit der bidirektionalen DC-Stromversorgung PXB-Serie und Anwendungssoftware
Das Batterieemulatorsystem wird durch die Kombination der bidirektionalen DC-Stromversorgung der PXB-Serie und der Anwendungssoftware SD036-PXB aufgebaut. Basierend auf den voreingestellten I-V-Kennliniendaten kann der Lade- und Entladevorgang einer Batterie simuliert werden. Da der Spannungswert in Echtzeit durch den SOC-Wert und den Stromwert verändert wird und das Verhalten einer realen Batterie nahezu reproduziert werden kann, ist es möglich, Tests unter konstanten Bedingungen, die mit einer realen Batterie schwierig sind, wiederholt durchzuführen.
Systemkonfiguration
Verbindung über LAN oder USB; LAN-Verbindungen können auch über einen Hub hergestellt werden.
Erforderliche Systemkonfiguration
- Ein PC mit Core i5 oder höher
- Windows 11 oder Windows 10
- 8 GB oder mehr RAM
- Festplatte mit mindestens 10 GB freiem Speicherplatz
- Display mit Bildauflösungen von 1366 × 768 (FWXGA) oder höher
- Maus
- USB*1 oder LAN (je nach Schnittstelle)
- KI-VISA-Bibliothek 5,5,0 oder höher
- USB-Dongle-Schlüssel
*1. Zum Anschließen des USB-Dongle-Schlüssels wird 1 Port benötigt.
Testvorbereitung & Verfahren
Es können Konfigurationen vorgenommen werden, um bestimmte Batteriebedingungen zu reproduzieren. Dies ermöglicht wiederholte Tests unter Bedingungen, die mit echten Batterien nur schwer zu erreichen sind.
Basis I-V-Datei Erforderlich
Battery Emulator benötigt eine Basis-I-V-Datei (CSV-Format), auf der die Emulation basiert.
Beispiel für die Erstellung einer Basis-I-V-Datei
Nützliche Zusatzfunktionen ➀ Aktueller Wert
Wenn die Stromwerte in der Basis-I-V-Datei weiter auseinander liegen als 0,1 A vorher und nachher, werden die Daten zwischen den beiden Punkten durch lineare Interpolation aufgefüllt, wobei alle 0,1 A Strom- und Spannungswertdaten erzeugt werden.
I-V Tischsitz
Importiert I-U-Charakteristikdaten für jeden SOC; I-U-Charakteristikdaten können für mehr als 10 Strom- und Spannungsdatenpunkte importiert werden, bis zu einem Maximum von 1000 Punkten.
Nützliche Vervollständigungsfunktionen ➁ SOC-Werte
Wenn die ursprünglichen Zahlenwerte (SOC-Werte) in der Basis-I-V-Datei um mehr als 1 % voneinander abweichen, werden Interpolations-I-V-Dateien in 1 %-Intervallen erstellt, indem die Differenz gleichmäßig in 1 %-Schritte unterteilt wird.
Bildschirm zur Einstellung der Emulationsbedingungen
Stellen Sie die Batteriespezifikation/Batteriezustand ein.
Bildschirm für die Testausführung
Wenn der Betrieb gestartet wird, wird die zu simulierende interpolierte I-U-Datei ausgewählt und die Arbeitspunkte der Steuerung werden in orange gezeichnet.
Technische Daten
Ausgangsleistung
| Gerät | BATTERIE EMULATOR SYSTEM PXB20K-50 | BATTERY EMULATOR SYSTEM PXB20K-250 | BATTERY EMULATOR SYSTEM PXB20K-500 | BATTERY EMULATOR SYSTEM PXB20K-1000 | BATTERY EMULATOR SYSTEM PXB20K-1500 |
|---|---|---|---|---|---|
| Nennleistung | ±20000 W | ±20000 W | ±20000 W | ±20000 W | ±20000 W |
| Nennspannung (Quelle)*1 | 0 V bis 50 V | 0 V bis 250 V | 0 V bis 500 V | 0 V bis 1000 V | 0 V bis 1500 V |
| Betriebsspannung (Sink)*2 | 3 V bis 50 V | 15 V bis 250 V | 10 V bis 500 V | 20 V bis 1000 V | 30 V bis 1500 V |
| Nennstrom*1 | ±800 A | ±200 A | ±120 A | ±60 A | ±30 A |
*1 Begrenzt durch die maximale Ausgangsleistung. *2 Betriebsspannung, bei der der Nennstrom geliefert werden kann
Ausgangsspannung
| Gerät | BATTERIE EMULATOR SYSTEM PXB20K-50 | BATTERY EMULATOR SYSTEM PXB20K-250 | BATTERY EMULATOR SYSTEM PXB20K-500 | BATTERY EMULATOR SYSTEM PXB20K-1000 | BATTERY EMULATOR SYSTEM PXB20K-1500 | ||
|---|---|---|---|---|---|---|---|
| Maximal einstellbare Spannung | 52,5 V | 262,5 V | 525 V | 1050 V | 1575 V | ||
| Einstellungsgenauigkeit | ±(0,2 % des Sollwerts + 0,1 % des Nennwerts) | ||||||
| Einstellungsauflösung | 0,005 V | 0,02 V | 0,05 V | 0,1 V | 0,1 V | ||
| Leistungsschwankung *1 | ±10 mV | ±50 mV | ±100 mV | ±200 mV | ±300 mV | ||
| Laständerung *2 | ±40 mV | ±125 mV | ±250 mV | ±500 mV | ±750 mV | ||
| Fernerkundung Maximale Ausgleichsspannung (Hin- und Rückweg) | 10 % of rating | ||||||
| Oberer Grenzwert für die Einstellung des Innenwiderstands | 63 mΩ | 1575 mΩ | 5250 mΩ | 21000 mΩ | 63000 mΩ | ||
| Auflösung der Einstellung des Innenwiderstands | 1 mΩ | 1 mΩ | 1 mΩ | 2 mΩ | 5 mΩ | ||
| Reaktionsschaltung | SCHNELL, LANGSAM | ||||||
| Flankensteilheit (TYP) | 12,5 V/ms oder mehr*3 | 62.5 V/ms oder mehr*3 | 125 V/ms oder mehr*3 | 250 V/ms oder mehr*3 | 375 V/ms oder mehr*3 | ||
| 12,5 V/ms | 62,5 V/ms | 125 V/ms | 250 V/ms | 375 V/ms | |||
| 1,25 V/ms | 6,25 V/ms | 12,5 V/ms | 25,0 V/ms | 37,5 V/ms | |||
| 0,125 V/ms | 0,625 V/ms | 1,25 V/ms | 2,50 V/ms | 3,75 V/ms | |||
| 0,0125 V/ms | 0,0625 V/ms | 0,125 V/ms | 0,250 V/ms | 0,375 V/ms | |||
| Nur Quelle*4 | Transiente Reaktion*5 | Weniger als 8 Millisekunden | Weniger als 8 Millisekunden | Weniger als 8 Millisekunden | Weniger als 10 Millisekunden | Weniger als 10 Millisekunden | |
| Welligkeit*6 | p-p*7 | 250 mV | 375 mV | 1000 mV | 1500 mV | 2500 mV | |
| rms*8 | 30 mV | 125 mV | 250 mV | 500 mV | 750 mV | ||
| Startzeit*9 | Volle Last*10 | 10 ms | |||||
| Keine Last | 10 ms | ||||||
| Zeit für den Abstieg*11 | Volle Last*10 | 10 ms | |||||
| Keine Last | 10 ms | ||||||
*1 Bei 200-V-Wechselstrom-Eingang: 180 VAC bis 252 VAC; bei 400-V-Wechselstrom-Eingang: 342 VAC bis 504 VAC. Bei konstanter Last. *2 Die Schwankung, wenn die Last von Leerlauf auf Volllast (Nennleistung/Nennspannung) bei Nennspannung umgeschaltet wird. Gemessen am Messpunkt. *3 Die Anzeige zeigt MAX. *4 Wenn die CV-Modus-Reaktionszeit auf FAST eingestellt ist. *5 Zeit, die benötigt wird, bis die Ausgangsspannung wieder innerhalb von ±(0,1 % + 10 mV) der Nennleistungsspannung liegt. Die Laststromabweichung beträgt 50 % bis 100 % des maximalen Stroms bei der eingestellten Ausgangsspannung. *6 Bei Nennstrom. Wert gemessen mit JEITA RC-9131C-Sonde mit 100:1-Sonde. *7 Messfrequenzband: 10 Hz bis 20 MHz *8 Messfrequenzband: 10 Hz bis 1 MHz *9 Gilt für Änderungen von 10 % bis 90 % der Nennspannung. *10 Bei Verwendung einer rein ohmschen Last. *11 Gilt für Änderungen von 90 % bis 10 % der Nennausgangsspannung.
Ausgangsstrom
| Gerät | BATTERIE EMULATOR SYSTEM PXB20K-50 | BATTERY EMULATOR SYSTEM PXB20K-250 | BATTERY EMULATOR SYSTEM PXB20K-500 | BATTERY EMULATOR SYSTEM PXB20K-1000 | BATTERY EMULATOR SYSTEM PXB20K-1500 |
|---|---|---|---|---|---|
| Maximal konfigurierbarer Quellstrom | +840 A | +210 A | +126 A | +63 A | +31,5 A |
| Maximal konfigurierbarer Senkenstrom | -840 A | -210 A | -126 A | -63 A | -31,5 A |
| Stufenlose Einstellung des Strombereichs | -840 A bis +840 A | -210 A bis +210 A | -126 A bis +126 A | -63 A bis +63 A | -31,5 A〜+31,5 A |
| Einstellungsgenauigkeit | ± (0,75 % des Nennwerts) | ||||
| Einstellungsauflösung | 0,1 A | 0,02 A | 0,01 A | 0,005 A | 0,002 A |
| Leistungsschwankung | ±1600 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| Laständerung | ±1600 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| Anstiegszeit (Kurzschluss) (TYP)*1 | 5 ms | ||||
| Abfallzeit (Kurzschluss) (TYP)*2 | 5 ms | ||||
| Lade-/Entlade-Umschaltzeit (TYP) | 10 ms | ||||
| Reaktionsschaltung | SCHNELL, LANGSAM | ||||
| Flankensteilheit (TYP) | 200 A/ms oder mehr*3 | 50 A/ms oder mehr*3 | 30 A/ms oder mehr*3 | 15 A/ms oder mehr*3 | 7.5 A/ms oder mehr*3 |
| 200 A/ms | 50 A/ms | 30 A/ms | 15 A/ms | 7,5 A/ms | |
| 20 A/ms | 5 A/ms | 3 A/ms | 1,5 A/ms | 0,75 A/ms | |
| 2 A/ms | 0,5 A/ms | 0,3 A/ms | 0,15 A/ms | 0,075 A/ms | |
| 0,2 A/ms | 0,05 A/ms | 0,03 A/ms | 0,015 A/ms | 0,0075 A/ms | |
*1 Wenn die Einstellung für die CC-Modus-Reaktion auf FAST steht. Gilt für Änderungen von 10 % bis 90 % des Nennstroms. *2 Wenn die Einstellung für die CC-Modus-Reaktion auf FAST steht. Gilt für Änderungen von 90 % bis 10 % des Nennstroms. *3 Die Anzeige zeigt MAX.
Leistungsabgabe
| Element | Für alle Modelle gleich |
|---|---|
| Einstellbare maximale Quellenleistung *1 | +21000 W |
| Einstellbare maximale Senkenleistung *1 | -21000 W |
| Stufenlose Einstellung des Leistungsbereichs *1 | -21000 W bis +21000 W |
| Einstellungsgenauigkeit *2 | ±(0,5 % der Nennleistung + 0,5 % des Nennstroms × Vout) |
| Einstellungsauflösung | 2 W |
*1. Im Parallelbetrieb ist dies der Wert, der mit der Anzahl der Einheiten in der Konfiguration multipliziert wird. Es werden mindestens 5 % der Nennleistung garantiert. Als TYP. Wert werden weniger als 5 % der Nennleistung garantiert.
200 V dreiphasiger, dreiadriger Eingang
| Element | Für alle Modelle gleich |
|---|---|
| Nominale Eingangsleistung | 200 Volt Wechselstrom bis 240 Volt Wechselstrom, 50 Hz bis 60 Hz |
| Eingangsspannungsbereich | 180 Volt Wechselstrom bis 252 Volt Wechselstrom |
| Eingangsfrequenzbereich | 47 Hz bis 63 Hz |
| Eingangsstrom (MAX)*1 | 80 A (180 V) |
| Eingangsleistung (MAX)*1 | 24 kVA |
| Einschaltstrom (TYP)*2 | 90 A |
| Leistungsfaktor (TYP)*1 | 0,96 |
| Ausgangshaltezeit | 10 ms oder mehr |
*1. Bei der Nennausgangsleistung für den Nennausgangsstrom. *2. Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet ist. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator.)
400 V dreiphasiger, dreiadriger Eingang
| Element | Für alle Modelle gleich |
|---|---|
| Nominale Eingangsleistung | 380 Volt Wechselstrom bis 480 Volt Wechselstrom, 50 Hz bis 60 Hz |
| Eingangsspannungsbereich | 342 Volt Wechselstrom bis 504 Volt Wechselstrom |
| Eingangsfrequenzbereich | 47 Hz bis 63 Hz |
| Eingangsstrom (MAX)*1 | 40 A (342 V) |
| Eingangsleistung (MAX)*1 | 24 kVA |
| Einschaltstrom (TYP)*2 | 70 A |
| Leistungsfaktor (TYP)*1 | 0,96 |
| Ausgangshaltezeit | 10 ms oder mehr |
*1. Bei der Nennausgangsleistung für den Nennausgangsstrom. *2. Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet ist. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator.)
Anzeige
| Gerät | BATTERIE EMULATOR SYSTEM PXB20K-50 | BATTERY EMULATOR SYSTEM PXB20K-250 | BATTERY EMULATOR SYSTEM PXB20K-500 | BATTERY EMULATOR SYSTEM PXB20K-1000 | BATTERY EMULATOR SYSTEM PXB20K-1500 | |
|---|---|---|---|---|---|---|
| Voltmeter | Maximale Anzeige | ±60,000 V | ±300,00 V | ±600,00 V | ±1200,00 V | ±1800,00 V |
| Anzeigegenauigkeit | ±（0,1 % of reading + 0,2 % of rating） | |||||
| Amperemeter | Maximaler Nennstrom | ±1120,000 A | ±336,000 A | ±168,000 A | ±84,000 A | ±42,000 A |
| Anzeigegenauigkeit | ± (0,75 % des Nennwerts) | |||||
| Wattmeter | Maximale Nennleistung *1 | ±24,000 kW | ||||
| Anzeigegenauigkeit | Anzeige des integrierten Werts des Voltmeters und des Amperemeters | |||||
| Betrieb anzeige | Ausgang Ein/Aus | Die OUTPUT-LED auf der Vorderseite leuchtet grün. | ||||
| Betriebsmodi | Oben links auf der Anzeige werden die folgenden Angaben angezeigt | |||||
| CV: CV-Symbol | ||||||
| CC: CC-Symbol | ||||||
| CP: CP-Symbol | ||||||
| Fernbedienung (LAN) | Oben links auf der Anzeige werden die folgenden Angaben angezeigt | |||||
| Getrennt: Rotes LAN-Symbol | ||||||
| Verbinden: Orangefarbenes LAN-Symbol | ||||||
| Verbinden: Grünes LAN-Symbol | ||||||
| Alarm | Anzeige der Details der aktivierten Schutzfunktion am Display | |||||
| SCPI-Fehler | Anzeige des aktuell auftretenden Fehlers am Display | |||||
| POWER aus | Anzeige einer Restladungswarnung und einer Aufforderung zum Ausschalten des Displays, dann Neustart | |||||
| Tastensperre | Anzeige des Status der Tastensperre im oberen rechten Teil des Displays | |||||
| Erfassung | Wenn die Erfassung aktiviert ist, wird das Erfassungssymbol oben rechts am Display angezeigt | |||||
| Im Parallelbetrieb | Anzeige des Slave-Status an der Slave-Einheit | |||||
| Externe Steuerung | Wenn der digitale Ein-/Ausgang aktiviert ist, wird das EXT-Symbol in der oberen rechten Ecke des Displays angezeigt. | |||||
*1 Die Einheit ist W, wenn sie weniger als 10 kW beträgt.
Schutzfunktion LOW-Alarm Ein Alarm, der nicht durch einen Neustart gelöscht werden muss.
| Gerät | BATTERIE EMULATOR SYSTEM PXB20K-50 | BATTERY EMULATOR SYSTEM PXB20K-250 | BATTERY EMULATOR SYSTEM PXB20K-500 | BATTERY EMULATOR SYSTEM PXB20K-1000 | BATTERY EMULATOR SYSTEM PXB20K-1500 | |
|---|---|---|---|---|---|---|
| OVP (Überspannungsschutz) | Schutzbetrieb | Ausgang aus, zeigt „OVP“ auf der Anzeige an. SLV OVP wird auf der Slave-Einheit angezeigt. | ||||
| Einstellungsbereich | 5 V bis 55 V | 25 V bis 275 V | 50 V bis 550 V | 100 V bis 1100 V | 150 V bis 1650 V | |
| Einstellungsgenauigkeit | ±（0,1 % of setting + 0,2 % of rating） | |||||
| Einstellungsauflösung | 0,005 V | 0,02 V | 0,05 V | 0,1 V | 0,1 V | |
| OCP (Überstromschutz) | Schutzbetrieb | Ausgang aus, zeigt „OCP“ auf der Anzeige an. SLV OCP wird auf der Slave-Einheit angezeigt. | ||||
| Einstellbereich (Quelle) | 80 A bis 880 A | 20 A bis 220 A | 12 A bis 132 A | 6 A bis 66 A | 3 A bis 33 A | |
| Einstellbereich (Senke) | -80 A bis -880 A | -20 A bis -220 A | -12 A bis -132 A | -6 A bis -66 A | -3 A bis -33 A | |
| Einstellungsgenauigkeit | ± (0,75 % des Nennwerts) | |||||
| Einstellungsauflösung | 0,1 A | 0,02 A | 0,01 A | 0,005 A | 0,002 A | |
| OPP (Überleistungsschutz) | Schutzbetrieb | Ausgang aus, zeigt „OPP“ auf der Anzeige an. SLV OPP wird auf der Slave-Einheit angezeigt. | ||||
| Einstellbereich (Quelle) | 2 kW bis 24 kW | |||||
| Einstellbereich (Senke) | -2 kW bis -24 kW | |||||
| Einstellungsgenauigkeit | ±（1,0 % of power rating +1,0 % of current rating × Vout） | |||||
| Einstellungsauflösung | 2 W | |||||
| UVP (Unterspannungsschutz) | Schutzbetrieb | Ausgang aus, zeigt „UVP“ auf der Anzeige an. SLV UVP wird auf der Slave-Einheit angezeigt. | ||||
| Einstellungsbereich | 0 V bis 50 V | 0 V bis 250 V | 0 V bis 500 V | 0 V bis 1000 V | 0 V bis 1500 V | |
| Auswählbar | Aktivieren/Deaktivieren | |||||
| Einstellungsgenauigkeit | ±（0,1 % of setting + 0,2 % of rating） | |||||
| Einstellungsauflösung | 0,005 V | 0,02 V | 0,05 V | 0,1 V | 0,1 V | |
| Watchdog Alarm (Schutz vor Kommunikationsfehlern) | Schutzbetrieb | Ausgang aus, zeigt „WDOG“ auf der Anzeige an | ||||
| Einstellungsbereich | 1 s bis 3600 s | |||||
| Auswählbar | Aktivieren/Deaktivieren | |||||
| External Alarm LOW Level (Alarmerkennung am externen Eingang) | Schutzbetrieb | Ausgang aus, zeigt „EXT LOW“ auf der Anzeige an | ||||
Schutzfunktion HIGH-Alarm Ein Alarm, der einen Neustart erfordert, um ihn zu löschen.
| Element | Für alle Modelle gleich | |
|---|---|---|
| Rückwärtsalarm (Schutz durch Erkennung einer umgekehrten Verbindung) | Schutzbetrieb | Ausgang aus, zeigt “REVE” auf dem Display an. |
| OHP (Überhitzungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “OHP” auf dem Display an. SLV OHP wird auf der Slave-Einheit angezeigt. |
| Line OVP (Netzüberspannungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “LOVP” auf dem Display an. SLV LOVP wird auf der Slave-Einheit angezeigt. |
| Einstellungsbereich | Modell mit Nennspannung 200 Volt Wechselstrom: 200 V bis 258 V Modell mit Nennspannung 400 Volt Wechselstrom: 380 V bis 516 V | |
| Line UVP (Netzunterspannungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “LUVP” auf dem Display an. SLV LUVP wird auf der Slave-Einheit angezeigt. |
| Einstellungsbereich | Modell mit Nennspannung 200 Volt Wechselstrom: 175 V oder weniger. Modell mit Nennspannung 400 Volt Wechselstrom: 333 V oder weniger. | |
| Netzfrequenzfehler (Schutz vor unnormaler Netzfrequenz) | Schutzbetrieb | Ausgang aus, zeigt “FREQ” auf dem Display an. SLV FREQ wird auf der Slave-Einheit angezeigt. |
| Erkennungswert | 42 Hz/68 Hz | |
| Externer Alarm HOHER Pegel (Externe Eingangsalarmerkennung) | Schutzbetrieb | Ausgang aus, zeigt “EXT HIGH” auf dem Display an. |
| SENS-Alarm (Erkennung einer fehlerhaften Sensorverbindung) | Schutzbetrieb | Ausgang aus, zeigt “SENS” auf dem Display an. |
| Einstellungsbereich | Aktivieren/Deaktivieren | |
| Fehler bei der parallelen Kommunikation (Fehler bei der Kommunikation im Parallelbetrieb erkannt) | Schutzbetrieb | Ausgang aus, zeigt “PARA COM” auf dem Display an. |
| Parallelbetrieb-Slave-Alarm (Fehler beim Parallelbetrieb des Slaves aufgetreten) | Schutzbetrieb | Ausgang aus, zeigt “SLV OTHR” auf dem Display an. |
| Falscher-Slave-Alarm (nicht anwendbares Gerät angeschlossen) | Schutzbetrieb | Ausgang aus, zeigt “SLV INC” auf dem Display an. |
| Zu viele Verbindungen (zu viele parallele Verbindungen) | Schutzbetrieb | Ausgang aus, zeigt “TOO MANY” auf dem Display an. |
| Hardware ERR *1 (Hardwarefehler) | Schutzbetrieb | Ausgang aus, zeigt “ERRH” auf dem Display an. SLV ERRH wird auf der Slave-Einheit angezeigt. |
| Software ERR *2 (Softwarefehler) | Schutzbetrieb | Ausgang aus, zeigt “ERRS” auf dem Display an. SLV ERRS wird auf der Slave-Einheit angezeigt. |
*1. Tritt auf, wenn eine Anomalie in Bezug auf die Hardware erkannt wird und die interne Einheit einen Notstopp ausführt. *2. Tritt auf, wenn eine Anomalie in Bezug auf die Software erkannt wird und die interne Einheit einen Notstopp ausführt.
externer analoger Eingang-Ausgang
| Element | Für alle Modelle gleich | ||
|---|---|---|---|
| Eingabe | Eingangspunkte | 2 Punkte | |
| Spannungs-(CV)- steuerung | Einstellungsbereich | 0 % bis 100 % der Nennausgangsspannung | |
| Eingangsspannungsbereich | 0 V bis +5 V oder 0 V bis +10 V (Wählbar) | ||
| Genauigkeit | ±(1 % des Nennwerts) | ||
| Stromsteuerung (CC) Leistungsregelung (CP) *1 | Einstellungsbereich | -100 % bis +100 % des Nennstroms und der Nennleistung | |
| Eingangsspannungsbereich | -5 V bis +5 V oder -10 V bis +10 V (Wählbar) | ||
| Genauigkeit | ±(1 % des Nennwerts) | ||
| Ausgabe | Ausgangspunkte | 2 Punkte | |
| Spannungsmonitor (VMON) | Überwachungsbereich | 0 % bis 100 % der Nennausgangsspannung | |
| Bereich der Ausgangsspannung | 0 V bis +5 V oder 0 V bis +10 V (wählbar) | ||
| Genauigkeit | 1 % des Nennwerts | ||
| Strommonitor (IMON) | Überwachungsbereich | -100 % bis +100 % der Nennausgangsspannung | |
| Bereich der Ausgangsspannung | -5 V bis +5 V oder -10 V bis +10 V (wählbar) | ||
| Genauigkeit | ±(1 % des Nennwerts) | ||
*1 Wählen Sie entweder Stromregelung oder Leistungsregelung.
Externer Digitaleingang
| Element | Für alle Modelle gleich | |
|---|---|---|
| Feste Eingangspunkte | 1 Punkt (Polarität umschaltbar) | |
| Ausgewählte Eingangspunkte | 5 Punkte (Polarität umschaltbar) | |
| Eingangsform | Durch Optokoppler isolierter Eingang (Gilt für Stromsenke/Quellenausgang) | |
| Feste Funktion | ALARM IN | Auftreten eines HIGH-Alarms |
| Auswahlfunktion | AUS | Anschlüsse nicht verwenden |
| AUSGANG EIN | Einschalten des Ausgangs | |
| AUSGANG AUS | Ausschalten des Ausgangs | |
| AUSGANGSSTEUERUNG | Ein- und Ausschalten des Ausgangs | |
| L ALARMEINGANG | Auftreten eines LOW-Alarms | |
| ALARM LÖSCHEN | Löschen eines LOW-Alarms | |
| SEQUENZ AUSFÜHREN | Sequenz starten/beenden | |
| SEQUENZ PAUSE | Sequenz pausieren/fortsetzen | |
| INTEG STRG | Integrationsmessung starten/stoppen | |
| INTEG ZURÜCKSETZEN | Integrationsmessdaten zurücksetzen | |
| TRIG ERFASSEN | Eingang des Messauslösers | |
| SEQUENZ TRIG EIN | Eingang des Auslösers für die Sequenz | |
| SPEICHER1 AUFRUFEN | Voreinstellungsspeicher 1 aufrufen | |
| SPEICHER2 AUFRUFEN | Voreinstellungsspeicher 2 aufrufen | |
| Stromversorgungsbereich für externe Schaltkreise | 12 V bis 24 V Gleichstrom (±10 %) | |
Externer Digitalausgang
| Element | Für alle Modelle gleich | |
|---|---|---|
| Ausgangspunkte | 6 Punkte (Polarität umschaltbar) | |
| Ausgabeform | Halbleiter-Relaisausgang | |
| Auswahlfunktion | AUS | Anschlüsse nicht verwenden |
| AUSGANG EIN | Ausgeben des Signals, während der Ausgang EIN ist | |
| POWER EIN | Signal wird ausgegeben, wenn die Stromversorgung eingeschaltet und eine Ausgabe möglich ist | |
| H ALARM AUS | Ausgabe eines Signals, wenn ein HIGH-Alarm auftritt | |
| L ALARM AUS | Ausgabe eines Signals, wenn ein LOW-Alarm auftritt | |
| CC STATUS | Ausgabe eines Signals beim Betrieb im Konstantstrom-Modus | |
| CV STATUS | Ausgabe eines Signals beim Betrieb im Konstantspannungs-Modus | |
| SEQUENZ TRIG AUS | Ausgang des Auslösers für die Sequenz | |
| SEQ STATUS | Ausgabe eines Signals, während die Sequenz ausgeführt wird | |
| EXT DIN BESETZT | Ausgabe eines Signals, wenn sich der Digitaleingang im BESETZT-Status befindet | |
| SPEICHER1 AKT ZEIT | Ausgabe eines Signals, wenn die Einstellung für den Voreinstellungsspeicher 1 abgeschlossen ist | |
| SPEICHER2 AKT ZEIT | Ausgabe eines Signals, wenn die Einstellung für den Voreinstellungsspeicher 2 abgeschlossen ist | |
| RELAISANTRIEB | Ausgabe eines Signals nach ca. 100 ms, das mit dem Ein-/Ausschalten des DC-OUTPUT-Anschlusses übereinstimmt. Sie können diesen Parameter nur auf den Kanal 6 einstellen. | |
Kommunikationsschnittstelle
| Element | Für alle Modelle gleich | |
|---|---|---|
| Allgemeine technische Daten | Softwareprotokoll | IEEE-Std. 488.2-1992 488.2-1992 |
| Befehlssprache | Erfüllt die SCPI-Vorgabe 1999.0 | |
| RS232C | Hardware | 9-poliger D-SUB-Stecker. Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Bit/s Datenlänge: 8 Bit, Stoppbits: 1 Bit, Paritätsbit: Keins Stromflusskontrolle: Keine, CTS-RTS |
| Programmnachrichtenabschluss | LF während des Empfangs, LF während des Sendens | |
| USB (Gerät) | Hardware | Standardbuchse Typ-B Entspricht den USB-2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit) |
| Programmnachrichtenabschluss | LF oder EOM während des Empfangs, LF + EOM während des Sendens | |
| Geräteklasse | Entspricht den Spezifikationen der Geräteklasse USBTMC-USB488 | |
| USB (Host) | Hardware | Standardbuchse Typ-A Entspricht den USB-2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit) |
| LAN | Hardware | IEEE 802.3 100BASE-TX oder 10BASE-T Ethernet |
| Kommunikationsprotokoll | SCPI-RAW, SCPI-Telnet, HiSLIP, VXI-11 | |
| Programmnachrichtenabschluss | SCPI-RAW: LF während des Empfangs, LF während des Sendens HiSLIP: LF oder END während des Empfangs, LF + END während des Sendens. | |
| Konforme Standards | LXI Version 1.5 Spezifikationen 2016 | |
Sonstiges
| Gerät | gemeinsam für alle Modelle | ||
|---|---|---|---|
| Synchronisierungsfunktion (Uhrsynchronisierung) | Übersicht | Nachdem Sie über den EXT SYNC-Anschluss eine Verbindung zu einer anderen PXB-Serie hergestellt und die Synchronisation mit dem internen Takt eingerichtet haben, wird das SYNC-Symbol auf dem Display angezeigt. | |
| Sequenzsynchronisierung | Synchronisierung von Programmstart und Schrittstart. | ||
| Synchronisierung der Messung | Synchronisierung des Messbeginns | ||
| Ausgangssynchronisierung | Synchronisierung von Ausgang EIN/AUS | ||
| Sequenzfunktion | Betriebsmodi | CV-Modus, CC-Modus, CP-Modus | |
| Maximale Anzahl von Programmen | 30 | ||
| Maximale Anzahl von Schritten | 10000 | ||
| Schrittausführungszeit | 1 ms to 3600000 s | ||
| Anzahl der Schleifen | 1 to 100000 oder unendlich | ||
| Multikanal-(VMCB)- Funktion | Verbindung zwischen Master-Gerät und PC | LAN, USB, RS232C | |
| Verbindung mit Slave-Geräten | LAN | ||
| Sinus-Funktion | Betriebsmodi | CV-Modus, CC-Modus | |
| Frequenz-Einstellungsbereich | 1 Hz to 1000 Hz | ||
| Frequenz-Einstellungsauflösung | 1 Hz to 10 Hz | 0,2 Hz | |
| 12 Hz to 100 Hz | 2 Hz | ||
| 120 Hz to 1000 Hz | 20 Hz | ||
| CV | Maximale Einstellung | Einstellungsbereich bis zu 105 % der Nennspannung | |
| Maximale Offset-Einstellung | Einstellungsbereich bis zu 105 % der Nennspannung | ||
| CC | Maximale Einstellung | Einstellungsbereich bis zu 210 % des Nennstroms | |
| Maximale Offset-Einstellung | Einstellungsbereich bis zu ±105 % des Nennstroms | ||
| Impuls-Funktion | Betriebsmodi | CV-Modus, CC-Modus | |
| Frequenzeinstellbereich *1 | 1 Hz to 1000 Hz | ||
| Frequenz-Einstellungsauflösung | 1 Hz to 10 Hz | 0,01 Hz | |
| 12 Hz to 100 Hz | 0,1 Hz | ||
| 120 Hz to 1000 Hz | 1 Hz | ||
| CV | Hoher Nennstrom | Einstellungsbereich bis zu 105 % der Nennspannung | |
| Niedriger Nennstrom | Einstellungsbereich bis zu 105 % der Nennspannung | ||
| CC | Hoher Nennstrom | Einstellungsbereich bis zu 105 % des Nennstroms | |
| Niedriger Nennstrom | Einstellungsbereich bis zu 105 % des Nennstroms | ||
| Messwertauslöser | Startbedingung für die Messung (Auslöserquelle) | Die Bedingungen für den Start der Messung können ausgewählt werden (bei Eingabe über das Display, bei Eingabe von Befehlen über die Fernbedienung, bei Eingabe von Signalen über die externe Steuerung und bei synchronem Betrieb) | |
| Anzahl der Messungen | 1 to 65536 | ||
| Messverzögerungszeit | Einstellungsbereich | 0 s to 100 s | |
| Einstellungsauflösung | 0,1 ms | ||
| Messintervall | Einstellungsbereich | 0,1 ms to 3600 s | |
| Einstellungsauflösung | 0,1 ms | ||
| Messzeit | Einstellungsbereich | 0,1 ms to 1 s | |
| Einstellungsauflösung | 0,1 ms | ||
| I-V-Charakteristikfunktion | Betriebsmodi | CV-Modus, CC-Modus | |
| Anzahl der Einrichtungselemente | 3 Punkte to 100 Punkte (zwischen den Punkten wird linear interpoliert) | ||
| Voreingestellter Wert Speicher | Anzahl der Speichereinträge | 20 | |
| Gespeicherte Einstellung | Werte im Konstantspannungs-, Konstantstrom- und Konstantleistungs-Modus, Werte der Schutzfunktion, IR-Werte, Ableitung und Ausgangsverzögerungseinstellung. | ||
| Speicher einrichten | Anzahl der Speichereinträge | 21 | |
| Gespeicherte Einstellung | Ausgang Ein/Aus, Spannungswert/Stromwert/Leistungswert, Ausgangsstromwert im nahtlosen Betrieb (DC SEAM), Betriebsmodus (Output Mode) usw. | ||
| Tastensperre | Level 1 | Ausgang ein/aus und Speicherabruf von Voreinstellungen sind verfügbar | |
| Level 2 | Ausgang ein/aus sind verfügbar | ||
| Level 3 | Ausgang aus ist verfügbar | ||
| Anzahl der Einheiten im Parallelbetrieb | Maximal 25 Geräte ※ Bitte wenden Sie sich an uns, wenn Sie mehr als 10 Geräte parallel betreiben möchten. | ||
Allgemeine technische Daten
| Gerät | BATTERIE EMULATOR SYSTEM PXB20K-50 | BATTERY EMULATOR SYSTEM PXB20K-250 | BATTERY EMULATOR SYSTEM PXB20K-500 | BATTERY EMULATOR SYSTEM PXB20K-1000 | BATTERY EMULATOR SYSTEM PXB20K-1500 | |
|---|---|---|---|---|---|---|
| Gewicht | Ca. 41 kg (90,39 lbs) | Ca. 39 kg (85,98 lbs) | Ca. 38 kg (83,78 lbs) | Ca. 37 kg (81,57 lbs) | Ca. 37 kg (81,57 lbs) | |
| Abmessungen | B 430 (16,93) ×H 128 (5,04) × T 720 (28,35) mm (Zoll) Einzelheiten entnehmen Sie bitte der Maßzeichnung. | |||||
| Umweltbedingungen | Betriebsumgebung | Gebrauch in Innenräumen, Überspannungskategorie II | ||||
| Betriebstemperatur | 0 °C bis +40 °C (32 °F bis +104 °F) | 0 °C bis +50 °C (32 °F bis +122 °F) | ||||
| Feuchtigkeit im Betrieb | 20 % bis 85 % r.F. (keine Kondensation) | |||||
| Lagertemperatur | -25 °C bis +60 °C (-13 °F bis +140 °F) | |||||
| Luftfeuchtigkeit für Lagerung | Bis zu 90 % r.F. (keine Kondensation) | |||||
| Höhenlage | Bis zu 2000 m | |||||
| Kühlsystem | Zwangskühlung mittels Lüfter | |||||
| Zubehör | Abdeckung des Eingangsanschlusses, Anschlusskit für externe Steuerung (1 Satz), Gehäuseanschlusskabel, Abdeckung des OUTPUT-Anschlusses, Schrauben für DC-OUTPUT-Anschluss (1 Paar), EXT-SYNC-Anschlussabdeckung, SENSING-Anschlussabdeckung, SENSING-Anschluss (2 Stk.), Synchronbetrieb-Signalkabelsatz, Sicherheitsinformationen (1 Kopie), RoHS-Blatt für China (1 Blatt), Erste-Schritte-Anleitung (1 Kopie), Warnaufkleber für schwere Gegenstände (1 Stk.) | |||||
| Spannungsfestigkeit | Zwischen Eingang und GND | 2200 Volt Wechselstrom für 1 Minute | ||||
| Zwischen Eingang und Ausgang | ||||||
| Zwischen Ausgang und GND | 500 Volt Gleichstrom für 1 Minute | 1000 Volt Gleichstrom für 1 Minute | 1800 Volt Gleichstrom für 1 Minute | 1800 Volt Gleichstrom für 1 Minute | 3000 Volt Gleichstrom für 1 Minute | |
| Isolationswiderstand | Zwischen Eingang und GND | 30 MΩ, 500 Volt Gleichstrom | ||||
| Zwischen Eingang und Ausgang | 30 MΩ, 500 Volt Gleichstrom | 30 MΩ, 600 Volt Gleichstrom | 30 MΩ, 1000 Volt Gleichstrom | |||
| Isolationsspannung | ±250 V | ±600 V | ±1000 V | ±1000 V | +2000 V/-1000 V | |
| Elektromagnetische Verträglichkeit (EMV)*1*2 | Entspricht den Anforderungen der folgenden Richtlinien und Normen. EMV-Richtlinie 2014/30/EU EN 61326-1 (Klasse A*3) | |||||
| Sicherheit*1 | Entspricht den Anforderungen der folgenden Richtlinien und Normen. Niederspannungsrichtlinie 2014/35/EU *2 EN 61010-1 (Klasse I*4, Überspannungskategorie II, Verschmutzungsgrad 2*5) | |||||
*1 Gilt nicht für Sonderanfertigungen oder modifizierte Produkte. *2 Nur für Modelle, die die CE-Kennzeichnung/UKCA-Kennzeichnung auf dem Hauptgerät aufweisen. *3 Dieses Produkt ist ein Gerät der Klasse A. Es ist für den Einsatz in industriellen Umgebungen vorgesehen. Der Einsatz in Wohngebieten kann zu Störungen führen. In solchen Fällen kann es erforderlich sein, dass der Benutzer besondere Maßnahmen zur Reduzierung der elektromagnetischen Emissionen ergreift, um Störungen des Radio- oder Fernsehempfangs zu vermeiden. *4 Dieses Produkt ist ein Gerät der Klasse I. Der Schutzleiteranschluss muss geerdet sein. Bei nicht korrekter Erdung kann die Sicherheit nicht gewährleistet werden. *5 Unter Verunreinigung versteht man das Vorhandensein von Fremdstoffen (fest, flüssig oder gasförmig), die die Durchschlagfestigkeit oder den Oberflächenwiderstand verringern können. Bei Verschmutzungsgrad 2 wird davon ausgegangen, dass nur nichtleitende Verunreinigungen vorhanden sind, die aufgrund von Kondensation gelegentlich vorübergehend leitfähig werden können.
Optionen
Lastkabel
Kompatibles Modell: BATTERIE EMULATOR SYSTEM PXB20K-50
Kompatible Modelle: BATTERY EMULATOR SYSTEM PXB20K-250、BATTERY EMULATOR SYSTEM PXB20K-500
Kompatible Modelle: BATTERIE EMULATOR SYSTEM PXB20K-1000, BATTERIE EMULATOR SYSTEM PXB20K-1500
