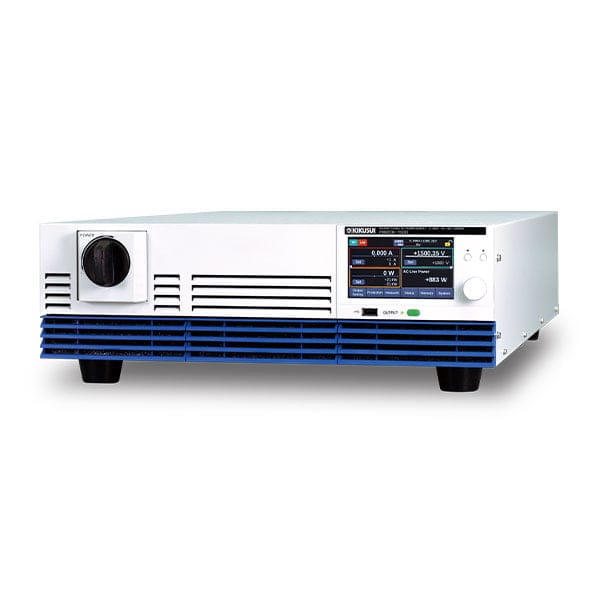

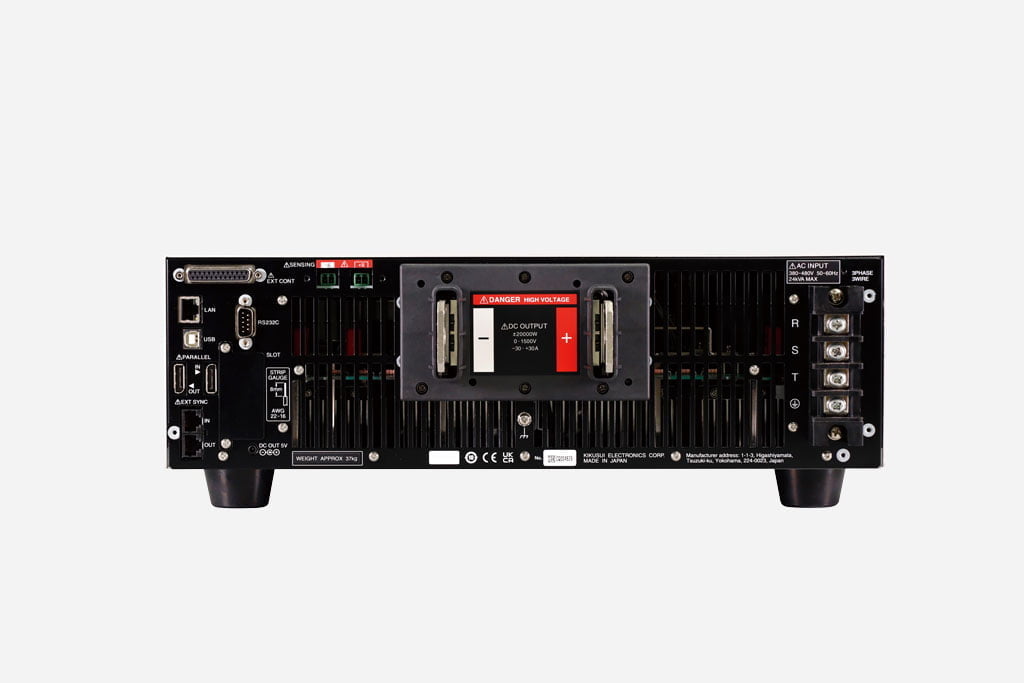

Bidirektionale DC-Stromversorgung mit hoher Kapazität (CV/CC)
Serie PXB – Typ 20 kW
PXB-20kW
3,550,000円
- Hohe Leistungsdichte: 20 kW in 3U Größe
- Bidirektionale Leistung und Rückspeisung in einem einzigen Gerät.
- Nennausgangsspannung: 50 V / 250 V / 500 V / 1000 V / 1500 V
- Wählen Sie eine Eingangsspannung von 200 V AC (dreiphasig) oder 400 V AC (dreiphasig)
- Dauerbetrieb bei Nennleistung und einer Umgebungstemperatur von 50°C (außer bei einigen Modellen)
- Bis zu 25 Einheiten (500 kW) können parallel betrieben werden.
*Wenden Sie sich bitte an uns, wenn Sie mehr als 10 Einheiten parallel betreiben möchten. - Mit einer Touchscreen-Anzeige ausgestattet
- LAN, USB, RS232C, externe analoge Steuerung (isolierter Typ) als Standard.
- Regenerative Funktionen (vor Ort)
- Externe Steuereingänge und -ausgänge sind Standard für beide NPN/PNP-SPS-Typen.
Aufstellung
| 表示可能なバリエーションがありません。 考えられる原因： ※「在庫切れバリエーションを非表示」オプションが有効になっています。 |
Technische Daten
Ausgangsleistung
Open in a new windowZOOM
| Element | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|
| Nennleistung | ±20000 W | ±20000 W | ±20000 W | ±20000 W | ±20000 W |
| Nennspannung (Quelle) *1 | 0 V bis 50 V | 0 V bis 250 V | 0 V bis 500 V | 0 V bis 1000 V | 0 V bis 1500 V |
| Betriebsspannung (Senke) *2 | 3 V bis 50 V | 15 V bis 250 V | 10 V bis 500 V | 20 V bis 1000 V | 30 V bis 1500 V |
| Nennstrom *1 | ±800 A | ±200 A | ±120 A | ±60 A | ±30 A |
*1. Begrenzt durch die maximale Ausgangsleistung. *2. Betriebsspannung, bei der der Nennsenkenstrom angelegt werden kann.
Ausgangsspannung
Open in a new windowZOOM
| Element | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | ||
|---|---|---|---|---|---|---|---|
| Maximal einstellbare Spannung | 52,5 V | 262,5 V | 525 V | 1050 V | 1575 V | ||
| Einstellungsgenauigkeit | ±(0,2 % der Einstellung + 0,1 % des Nennwerts) | ||||||
| Einstellungsauflösung | 0,005 V | 0,02 V | 0,05 V | 0,1 V | 0,1 V | ||
| Leistungsschwankung *1 | ±10 mV | ±50 mV | ±100 mV | ±200 mV | ±300 mV | ||
| Laständerung *2 | ±40 mV | ±125 mV | ±250 mV | ±500 mV | ±750 mV | ||
| Fernabfrage Maximale Kompensationsspannung (reziprok) | 10 % des Nennwerts | ||||||
| Oberer Grenzwert für die Einstellung des Innenwiderstands | 63 mΩ | 1575 mΩ | 5250 mΩ | 21000 mΩ | 63000 mΩ | ||
| Oberer Grenzwert für die Einstellung der Auflösung | 1 mΩ | 1 mΩ | 1 mΩ | 2 mΩ | 5 mΩ | ||
| Reaktionsschaltung | SCHNELL, LANGSAM | ||||||
| Slew-Rate-Schaltung (TYP) | 12,5 V/ms oder mehr *3 | 62,5 V/ms oder mehr *3 | 125 V/ms oder mehr *3 | 250 V/ms oder mehr *3 | 375 V/ms oder mehr *3 | ||
| 12,5 V/ms | 62,5 V/ms | 125 V/ms | 250 V/ms | 375 V/ms | |||
| 1,25 V/ms | 6,25 V/ms | 12,5 V/ms | 25,0 V/ms | 37,5 V/ms | |||
| 0,125 V/ms | 0,625 V/ms | 1,25 V/ms | 2,50 V/ms | 3,75 V/ms | |||
| 0,0125 V/ms | 0,0625 V/ms | 0,125 V/ms | 0,250 V/ms | 0,375 V/ms | |||
| Nur Quelle *4 | Einschwingverhalten *5 | 8 ms oder weniger | 8 ms oder weniger | 8 ms oder weniger | 10 ms oder weniger | 10 ms oder weniger | |
| Restwelligkeit *6 | Spitze-zu-Spitze *7 | 250 mV | 375 mV | 1000 mV | 1500 mV | 2500 mV | |
| rms *8 | 30 mV | 125 mV | 250 mV | 500 mV | 750 mV | ||
| Anstiegszeit *9 | Volllast *10 | 10 ms | |||||
| Keine Last | 10 ms | ||||||
| Abfallzeit *11 | Volllast *10 | 10 ms | |||||
| Keine Last | 10 ms | ||||||
*1. 180 Volt Wechselstrom bis 252 Volt Wechselstrom für 200-Volt-Wechselstromeingang, 342 Volt Wechselstrom bis 504 Volt Wechselstrom für 400-Volt-Wechselstromeingang. Bei konstanter Last. *2. Der Betrag der Änderung, der auftritt, wenn die Last von Nulllast auf Volllast (Nennausgangsleistung/Nennausgangsspannung) mit der Nennausgangsspannung geändert wird. Der Wert wird am Erfassungspunkt gemessen. *3. MAX wird am Display angezeigt. *4. Wenn für die Reaktion im Konstantspannungs-Modus FAST eingestellt ist. *5. Die Zeit, die die Ausgangsspannung benötigt, um wieder auf einen Wert innerhalb der „Nennausgangsspannung ±(0,1 % + 10 mV)“ zurückzukehren. Die Laststromschwankung beträgt 50 % bis 100 % des maximalen Stroms bei der eingestellten Ausgangsspannung. *6. Bei Nennausgangsstrom. Werte mit JEITA-RC-9131C-Sonde und 100:1-Sonde gemessen. *7. Messfrequenzband:10 Hz bis 20 MHz *8. Messfrequenzband:10 Hz bis 1 MHz *9. 10 % bis 90 % der Nennausgangsspannung. *10. Für einen rein ohmschen Widerstand. *11. 90 % bis 10 % der Nennausgangsspannung.
Ausgangsstrom
Open in a new windowZOOM
| Element | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|
| Einstellbarer maximaler Quellenstrom *1 | +840 A | +210 A | +126 A | +63 A | +31,5 A |
| Einstellbarer maximaler Senkenstrom *1 | -840 A | -210 A | -126 A | -63 A | -31,5 A |
| Stufenlose Einstellung des Strombereichs *1 | -840 A bis +840 A | -210 A bis +210 A | -126 A bis +126 A | -63 A bis +63 A | -31,5 A bis +31,5 A |
| Einstellungsgenauigkeit | ±(0,75 % des Nennwerts) | ||||
| Einstellungsauflösung | 0,1 A | 0,02 A | 0,01 A | 0,005 A | 0,002 A |
| Leistungsschwankung | ±1600 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| Laständerung | ±1600 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| Anstiegszeit (Kurzschluss) (TYP) *2 | 5 ms | ||||
| Abfallzeit (Kurzschluss) (TYP) *3 | 5 ms | ||||
| Lade-/Entlade-Schaltzeit (TYP) | 10 ms | ||||
| Reaktionsschaltung | SCHNELL, LANGSAM | ||||
| Slew-Rate-Schaltung (TYP) *1 | 200 A/ms oder mehr *4 | 50 A/ms oder mehr *4 | 30 A/ms oder mehr *4 | 15 A/ms oder mehr *4 | 7,5 A/ms oder mehr *4 |
| 200 A/ms | 50 A/ms | 30 A/ms | 15 A/ms | 7,5 A/ms | |
| 20 A/ms | 5 A/ms | 3 A/ms | 1,5 A/ms | 0,75 A/ms | |
| 2 A/ms | 0,5 A/ms | 0,3 A/ms | 0,15 A/ms | 0,075 A/ms | |
| 0,2 A/ms | 0,05 A/ms | 0,03 A/ms | 0,015 A/ms | 0,0075 A/ms | |
*1. Im Parallelbetrieb ist dies der Wert, der mit der Anzahl der Einheiten in der Konfiguration multipliziert wird. *2. Wenn für die Reaktion im Konstantstrom-Modus FAST eingestellt ist: Wird als Reaktion auf Änderungen von 10 % bis 90 % des Nennausgangsstroms angewendet. *3. Wenn für die Reaktion im Konstantstrom-Modus FAST eingestellt ist: Wird als Reaktion auf Änderungen von 90 % bis 10 % des Nennausgangsstroms angewendet. *4. MAX wird am Display angezeigt.
Leistungsabgabe
Open in a new windowZOOM
| Element | Für alle Modelle gleich |
|---|---|
| Einstellbare maximale Quellenleistung *1 | +21000 W |
| Einstellbare maximale Senkenleistung *1 | -21000 W |
| Stufenlose Einstellung des Leistungsbereichs *1 | -21000 W bis +21000 W |
| Einstellungsgenauigkeit *2 | ±(0,5 % der Nennleistung + 0,5 % des Nennstroms × Vout) |
| Einstellungsauflösung | 2 W |
*1. Im Parallelbetrieb ist dies der Wert, der mit der Anzahl der Einheiten in der Konfiguration multipliziert wird. Es werden mindestens 5 % der Nennleistung garantiert. Als TYP. Wert werden weniger als 5 % der Nennleistung garantiert.
200 V dreiphasiger, dreiadriger Eingang
Open in a new windowZOOM
| Element | Für alle Modelle gleich |
|---|---|
| Nominale Eingangsleistung | 200 Volt Wechselstrom bis 240 Volt Wechselstrom, 50 Hz bis 60 Hz |
| Eingangsspannungsbereich | 180 Volt Wechselstrom bis 252 Volt Wechselstrom |
| Eingangsfrequenzbereich | 47 Hz bis 63 Hz |
| Eingangsstrom (MAX)*1 | 80 A (180 V) |
| Eingangsleistung (MAX)*1 | 24 kVA |
| Einschaltstrom (TYP)*2 | 90 A |
| Leistungsfaktor (TYP)*1 | 0,96 |
| Ausgangshaltezeit | 10 ms oder mehr |
*1. Bei der Nennausgangsleistung für den Nennausgangsstrom. *2. Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet ist. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator.)
400 V dreiphasiger, dreiadriger Eingang
Open in a new windowZOOM
| Element | Für alle Modelle gleich |
|---|---|
| Nominale Eingangsleistung | 380 Volt Wechselstrom bis 480 Volt Wechselstrom, 50 Hz bis 60 Hz |
| Eingangsspannungsbereich | 342 Volt Wechselstrom bis 504 Volt Wechselstrom |
| Eingangsfrequenzbereich | 47 Hz bis 63 Hz |
| Eingangsstrom (MAX)*1 | 40 A (342 V) |
| Eingangsleistung (MAX)*1 | 24 kVA |
| Einschaltstrom (TYP)*2 | 70 A |
| Leistungsfaktor (TYP)*1 | 0,96 |
| Ausgangshaltezeit | 10 ms oder mehr |
*1. Bei der Nennausgangsleistung für den Nennausgangsstrom. *2. Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet ist. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator.)
Anzeige
Open in a new windowZOOM
| Element | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|
| Voltmeter | Maximale Anzeige | ±60,000 V | ±300,00 V | ±600,00 V | ±1200,00 V | ±1800,00 V |
| Anzeigegenauigkeit | ±(0,1 % vom Messwert + 0,2 % vom Nennwert) | |||||
| Amperemeter | Maximale Anzeige | ±1.120,000 A | ±336,000 A | ±168,000 A | ±84,000 A | ±42,000 A |
| Anzeigegenauigkeit | ±(0,75 % des Nennwerts) | |||||
| Wattmeter | Maximale Anzeige *1 | ±24,000 kW | ||||
| Anzeigegenauigkeit | Anzeige des integrierten Werts des Voltmeters und des Amperemeters | |||||
| Betriebsanzeige | Ausgang EIN/AUS | Die OUTPUT-LED an der Vorderseite leuchtet in Grün | ||||
| Betriebsmodus | Oben links auf dem Display werden die folgenden Angaben angezeigt | |||||
| CV: Grünes CV-Symbol | ||||||
| CC: Rotes CC-Symbol | ||||||
| CP: Oranges CP-Symbol | ||||||
| Fernbedienung (LAN) | Oben links auf dem Display werden die folgenden Angaben angezeigt | |||||
| Nicht angeschlossen: Rotes LAN-Symbol | ||||||
| Verbindung wird vorbereitet: Oranges LAN-Symbol | ||||||
| Verbunden: Grünes LAN-Symbol | ||||||
| Alarm | Anzeige der Details der aktivierten Schutzfunktion am Display | |||||
| SCPI-Fehler | Anzeige des aktuell auftretenden Fehlers am Display | |||||
| POWER aus | Anzeige einer Restladungswarnung und einer Aufforderung zum Ausschalten des Displays, dann Neustart | |||||
| Tastensperre | Anzeige des Status der Tastensperre im oberen rechten Teil des Displays | |||||
| Erfassung | Wenn die Erfassung aktiviert ist, wird das Erfassungssymbol oben rechts am Display angezeigt | |||||
| Im Parallelbetrieb | Anzeige des Slave-Status an der Slave-Einheit | |||||
| Externe Steuerung | Wenn der Digitaleingang/-ausgang aktiviert ist, wird das EXT-Symbol oben rechts am Display angezeigt | |||||
*1 Die Einheit ist W, wenn sie weniger als 10 kW beträgt.
Alarm Schutzfunktion LOW
Open in a new windowZOOM
| Element | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|
| OVP (Überspannungsschutz) | Schutzbetrieb | Ausgang aus, Anzeige “OVP” auf dem Display an. SLV OVP wird auf der Slave-Einheit angezeigt. | ||||
| Einstellungsbereich | 5 V bis 55 V | 25 V bis 275 V | 50 V bis 550 V | 100 V bis 1100 V | 150 V bis 1650 V | |
| Einstellungsgenauigkeit | ±(0,1 % der Einstellung + 0,2 % des Nennwerts) | |||||
| Einstellungsauflösung | 0,005 V | 0,02 V | 0,05 V | 0,1 V | 0,1 V | |
| OCP (Überstromschutz) | Schutzbetrieb | Ausgang aus, zeigt “OCP” auf dem Display an. SLV OCP wird auf der Slave-Einheit angezeigt. | ||||
| Einstellbereich (Quelle) *1 | 80 A bis 880 A | 20 A bis 220 A | 12 A bis 132 A | 6 A bis 66 A | 3 A bis 33 A | |
| Einstellungsbereich (Senke) *1 | -80 A bis -880 A | -20 A bis -220 A | -12 A bis -132 A | -6 A bis -66 A | -3 A bis -33 A | |
| Einstellungsgenauigkeit | ±(0,75 % des Nennwerts) | |||||
| Einstellungsauflösung | 0,1 A | 0,02 A | 0,01 A | 0,005 A | 0,002 A | |
| OPP (Überspannungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “OPP” auf dem Display an. SLV OPP wird auf der Slave-Einheit angezeigt. | ||||
| Einstellbereich (Quelle) *1 | 2 kW bis 24 kW | |||||
| Einstellungsbereich (Senke) *1 | -2 kW bis -24 kW | |||||
| Einstellungsgenauigkeit | ±(1,0 % der Nennleistung + 1,0 % des Nennstroms × Vout) | |||||
| Einstellungsauflösung | 2 W | |||||
| UVP (Unterspannungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “UVP” auf dem Display an. SLV UVP wird auf der Slave-Einheit angezeigt. | ||||
| Einstellungsbereich | 0 V bis 50 V | 0 V bis 250 V | 0 V bis 500 V | 0 V bis 1000 V | 0 V bis 1500 V | |
| Wählbar | Aktivieren/Deaktivieren | |||||
| Einstellungsgenauigkeit | ±(0,1 % der Einstellung + 0,2 % des Nennwerts) | |||||
| Einstellungsauflösung | 0,005 V | 0,02 V | 0,05 V | 0,1 V | 0,1 V | |
| Watchdog-Alarm (Schutz vor Kommunikationsfehlern) | Schutzbetrieb | Ausgang aus, zeigt “WDOG” auf dem Display an. | ||||
| Einstellungsbereich | 1 s bis 3600 s | |||||
| Wählbar | Aktivieren/Deaktivieren | |||||
| Externer Alarm LOW-Pegel (externe Eingangsalarmerkennung) | Schutzbetrieb | Ausgang aus, zeigt “EXT LOW” auf dem Display an. | ||||
*1. Im Parallelbetrieb ist dies der Wert, der mit der Anzahl der Einheiten in der Konfiguration multipliziert wird.
Alarm Schutzfunktion HIGH
Open in a new windowZOOM
| Element | Für alle Modelle gleich | |
|---|---|---|
| Rückwärtsalarm (Schutz durch Erkennung einer umgekehrten Verbindung) | Schutzbetrieb | Ausgang aus, zeigt “REVE” auf dem Display an. |
| OHP (Überhitzungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “OHP” auf dem Display an. SLV OHP wird auf der Slave-Einheit angezeigt. |
| Line OVP (Netzüberspannungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “LOVP” auf dem Display an. SLV LOVP wird auf der Slave-Einheit angezeigt. |
| Einstellungsbereich | Modell mit Nennspannung 200 Volt Wechselstrom: 200 V bis 258 V Modell mit Nennspannung 400 Volt Wechselstrom: 380 V bis 516 V | |
| Line UVP (Netzunterspannungsschutz) | Schutzbetrieb | Ausgang aus, zeigt “LUVP” auf dem Display an. SLV LUVP wird auf der Slave-Einheit angezeigt. |
| Einstellungsbereich | Modell mit Nennspannung 200 Volt Wechselstrom: 175 V oder weniger. Modell mit Nennspannung 400 Volt Wechselstrom: 333 V oder weniger. | |
| Netzfrequenzfehler (Schutz vor unnormaler Netzfrequenz) | Schutzbetrieb | Ausgang aus, zeigt “FREQ” auf dem Display an. SLV FREQ wird auf der Slave-Einheit angezeigt. |
| Erkennungswert | 42 Hz/68 Hz | |
| Externer Alarm HOHER Pegel (Externe Eingangsalarmerkennung) | Schutzbetrieb | Ausgang aus, zeigt “EXT HIGH” auf dem Display an. |
| SENS-Alarm (Erkennung einer fehlerhaften Sensorverbindung) | Schutzbetrieb | Ausgang aus, zeigt “SENS” auf dem Display an. |
| Einstellungsbereich | Aktivieren/Deaktivieren | |
| Fehler bei der parallelen Kommunikation (Fehler bei der Kommunikation im Parallelbetrieb erkannt) | Schutzbetrieb | Ausgang aus, zeigt “PARA COM” auf dem Display an. |
| Parallelbetrieb-Slave-Alarm (Fehler beim Parallelbetrieb des Slaves aufgetreten) | Schutzbetrieb | Ausgang aus, zeigt “SLV OTHR” auf dem Display an. |
| Falscher-Slave-Alarm (nicht anwendbares Gerät angeschlossen) | Schutzbetrieb | Ausgang aus, zeigt “SLV INC” auf dem Display an. |
| Zu viele Verbindungen (zu viele parallele Verbindungen) | Schutzbetrieb | Ausgang aus, zeigt “TOO MANY” auf dem Display an. |
| Hardware ERR *1 (Hardwarefehler) | Schutzbetrieb | Ausgang aus, zeigt “ERRH” auf dem Display an. SLV ERRH wird auf der Slave-Einheit angezeigt. |
| Software ERR *2 (Softwarefehler) | Schutzbetrieb | Ausgang aus, zeigt “ERRS” auf dem Display an. SLV ERRS wird auf der Slave-Einheit angezeigt. |
*1. Tritt auf, wenn eine Anomalie in Bezug auf die Hardware erkannt wird und die interne Einheit einen Notstopp ausführt. *2. Tritt auf, wenn eine Anomalie in Bezug auf die Software erkannt wird und die interne Einheit einen Notstopp ausführt.
externer analoger Eingang-Ausgang
Open in a new windowZOOM
| Element | Für alle Modelle gleich | ||
|---|---|---|---|
| Eingabe | Eingangspunkte | 2 Punkte | |
| Spannungs-(CV)- steuerung | Einstellungsbereich | 0 % bis 100 % der Nennausgangsspannung | |
| Eingangsspannungsbereich | 0 V bis +5 V oder 0 V bis +10 V (Wählbar) | ||
| Genauigkeit | ±(1 % des Nennwerts) | ||
| Stromsteuerung (CC) Leistungsregelung (CP) *1 | Einstellungsbereich | -100 % bis +100 % des Nennstroms und der Nennleistung | |
| Eingangsspannungsbereich | -5 V bis +5 V oder -10 V bis +10 V (Wählbar) | ||
| Genauigkeit | ±(1 % des Nennwerts) | ||
| Ausgabe | Ausgangspunkte | 2 Punkte | |
| Spannungsmonitor (VMON) | Überwachungsbereich | 0 % bis 100 % der Nennausgangsspannung | |
| Bereich der Ausgangsspannung | 0 V bis +5 V oder 0 V bis +10 V (wählbar) | ||
| Genauigkeit | 1 % des Nennwerts | ||
| Strommonitor (IMON) | Überwachungsbereich | -100 % bis +100 % der Nennausgangsspannung | |
| Bereich der Ausgangsspannung | -5 V bis +5 V oder -10 V bis +10 V (wählbar) | ||
| Genauigkeit | ±(1 % des Nennwerts) | ||
*1 Wählen Sie entweder Stromregelung oder Leistungsregelung.
Externer Digitaleingang
Open in a new windowZOOM
| Element | Für alle Modelle gleich | |
|---|---|---|
| Feste Eingangspunkte | 1 Punkt (Polarität umschaltbar) | |
| Ausgewählte Eingangspunkte | 5 Punkte (Polarität umschaltbar) | |
| Eingangsform | Durch Optokoppler isolierter Eingang (Gilt für Stromsenke/Quellenausgang) | |
| Feste Funktion | ALARM IN | Auftreten eines HIGH-Alarms |
| Auswahlfunktion | AUS | Anschlüsse nicht verwenden |
| AUSGANG EIN | Einschalten des Ausgangs | |
| AUSGANG AUS | Ausschalten des Ausgangs | |
| AUSGANGSSTEUERUNG | Ein- und Ausschalten des Ausgangs | |
| L ALARMEINGANG | Auftreten eines LOW-Alarms | |
| ALARM LÖSCHEN | Löschen eines LOW-Alarms | |
| SEQUENZ AUSFÜHREN | Sequenz starten/beenden | |
| SEQUENZ PAUSE | Sequenz pausieren/fortsetzen | |
| INTEG STRG | Integrationsmessung starten/stoppen | |
| INTEG ZURÜCKSETZEN | Integrationsmessdaten zurücksetzen | |
| TRIG ERFASSEN | Eingang des Messauslösers | |
| SEQUENZ TRIG EIN | Eingang des Auslösers für die Sequenz | |
| SPEICHER1 AUFRUFEN | Voreinstellungsspeicher 1 aufrufen | |
| SPEICHER2 AUFRUFEN | Voreinstellungsspeicher 2 aufrufen | |
| Stromversorgungsbereich für externe Schaltkreise | 12 V bis 24 V Gleichstrom (±10 %) | |
Externer Digitalausgang
Open in a new windowZOOM
| Element | Für alle Modelle gleich | |
|---|---|---|
| Ausgangspunkte | 6 Punkte (Polarität umschaltbar) | |
| Ausgabeform | Halbleiter-Relaisausgang | |
| Auswahlfunktion | AUS | Anschlüsse nicht verwenden |
| AUSGANG EIN | Ausgeben des Signals, während der Ausgang EIN ist | |
| POWER EIN | Signal wird ausgegeben, wenn die Stromversorgung eingeschaltet und eine Ausgabe möglich ist | |
| H ALARM AUS | Ausgabe eines Signals, wenn ein HIGH-Alarm auftritt | |
| L ALARM AUS | Ausgabe eines Signals, wenn ein LOW-Alarm auftritt | |
| CC STATUS | Ausgabe eines Signals beim Betrieb im Konstantstrom-Modus | |
| CV STATUS | Ausgabe eines Signals beim Betrieb im Konstantspannungs-Modus | |
| SEQUENZ TRIG AUS | Ausgang des Auslösers für die Sequenz | |
| SEQ STATUS | Ausgabe eines Signals, während die Sequenz ausgeführt wird | |
| EXT DIN BESETZT | Ausgabe eines Signals, wenn sich der Digitaleingang im BESETZT-Status befindet | |
| SPEICHER1 AKT ZEIT | Ausgabe eines Signals, wenn die Einstellung für den Voreinstellungsspeicher 1 abgeschlossen ist | |
| SPEICHER2 AKT ZEIT | Ausgabe eines Signals, wenn die Einstellung für den Voreinstellungsspeicher 2 abgeschlossen ist | |
| RELAISANTRIEB | Ausgabe eines Signals nach ca. 100 ms, das mit dem Ein-/Ausschalten des DC-OUTPUT-Anschlusses übereinstimmt. Sie können diesen Parameter nur auf den Kanal 6 einstellen. | |
Kommunikationsschnittstelle
Open in a new windowZOOM
| Element | Für alle Modelle gleich | |
|---|---|---|
| Allgemeine technische Daten | Softwareprotokoll | IEEE-Std. 488.2-1992 488.2-1992 |
| Befehlssprache | Erfüllt die SCPI-Vorgabe 1999.0 | |
| RS232C | Hardware | 9-poliger D-SUB-Stecker. Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Bit/s Datenlänge: 8 Bit, Stoppbits: 1 Bit, Paritätsbit: Keins Stromflusskontrolle: Keine, CTS-RTS |
| Programmnachrichtenabschluss | LF während des Empfangs, LF während des Sendens | |
| USB (Gerät) | Hardware | Standardbuchse Typ-B Entspricht den USB-2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit) |
| Programmnachrichtenabschluss | LF oder EOM während des Empfangs, LF + EOM während des Sendens | |
| Geräteklasse | Entspricht den Spezifikationen der Geräteklasse USBTMC-USB488 | |
| USB (Host) | Hardware | Standardbuchse Typ-A Entspricht den USB-2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit) |
| LAN | Hardware | IEEE 802.3 100BASE-TX oder 10BASE-T Ethernet |
| Kommunikationsprotokoll | SCPI-RAW, SCPI-Telnet, HiSLIP, VXI-11 | |
| Programmnachrichtenabschluss | SCPI-RAW: LF während des Empfangs, LF während des Sendens HiSLIP: LF oder END während des Empfangs, LF + END während des Sendens. | |
| Konforme Standards | LXI Version 1.5 Spezifikationen 2016 | |
Sonstiges
Open in a new windowZOOM
| Element | Für alle Modelle gleich | ||
|---|---|---|---|
| Synchronisierungsfunktion (Uhrsynchronisation) | Übersicht | Das SYNC-Symbol wird auf dem Display angezeigt, wenn die Synchronisierung mit der internen Uhr hergestellt wurde, nachdem eine Verbindung mit anderen PXB-Serien über den EXT-SYNC-Anschluss hergestellt wurde. | |
| Sequenzsynchronisierung | Synchronisierung von Programmstart und Schrittstart. | ||
| Synchronisierung der Messung | Synchronisierung des Messbeginns | ||
| Ausgangssynchronisierung | Synchronisierung von Ausgang EIN/AUS | ||
| Sequenz-Funktion | Betriebsmodus | Konstantspannungs-, Konstantstrom- und Konstantleistungs-Modi | |
| Maximale Anzahl von Programmen | 30 | ||
| Maximale Anzahl von Schritten | 10000 | ||
| Schrittausführungszeit | 1 ms bis 3600000 s | ||
| Anzahl der Schleifen | 1 bis 100000, oder unendlich | ||
| Sinusfunktion | Betriebsmodus | Konstantspannungs-/Konstantstrom-Modus | |
| Frequenz-Einstellungsbereich *1 | 1 Hz bis 1000 Hz | ||
| Frequenzpräzisionseinstellung | 1 Hz bis 10 Hz | 0,2 Hz | |
| 12 Hz bis 100 Hz | 2 Hz | ||
| 120 Hz bis 1000 Hz | 20 Hz | ||
| CV | Maximale Einstellung | Einstellungsbereich bis zu 105 % der Nennspannung | |
| Maximale Offset-Einstellung | Einstellungsbereich bis zu 105 % der Nennspannung | ||
| CC | Maximale Einstellung | Einstellungsbereich bis zu 210 % des Nennstroms | |
| Maximale Offset-Einstellung | Einstellungsbereich bis zu ±105 % des Nennstroms | ||
| Impulsfunktion | Betriebsmodus | Konstantspannungs-/Konstantstrom-Modus | |
| Frequenz-Einstellungsbereich *1 | 1 Hz bis 1000 Hz | ||
| Frequenzpräzisionseinstellung | 1 Hz bis 10 Hz | 0,01 Hz | |
| 12 Hz bis 100 Hz | 0,1 Hz | ||
| 120 Hz bis 1000 Hz | 1 Hz | ||
| CV | Hoher Nennstrom | Einstellungsbereich bis zu 105 % der Nennspannung | |
| Niedriger Nennstrom | Einstellungsbereich bis zu 105 % der Nennspannung | ||
| CC | Hoher Nennstrom | Einstellungsbereich bis zu 105 % des Nennstroms | |
| Niedriger Nennstrom | Einstellungsbereich bis zu 105 % des Nennstroms | ||
| Arbeitszyklus | 2,5 % bis 97,5 %. | ||
| Messwertauslöser | Startbedingung für die Messung (Auslöserquelle) | Die Bedingungen für den Start der Messung können ausgewählt werden (bei Eingabe über das Display, bei Eingabe von Befehlen über die Fernbedienung, bei Eingabe von Signalen über die externe Steuerung und bei synchronem Betrieb) | |
| Anzahl der Messungen | 1 bis 65536 | ||
| Messverzögerungszeit | Einstellbereich | 0 s bis 100 s | |
| Einstellungsauflösung | 0,1 ms | ||
| Messintervall | Einstellungsbereich | 0,1 ms bis 3600 s | |
| Einstellungsauflösung | 0,1 ms | ||
| Messzeit | Einstellungsbereich | 0,1 ms bis 1 s | |
| Einstellungsauflösung | 0,1 ms | ||
| -V-Charakteristikfunktion | Betriebsmodus | Konstantspannungs-/Konstantstrom-Modus | |
| Anzahl der Einrichtungselemente | 3 bis 100 Elemente (interpoliert zwischen Punkten mit geraden Linien) | ||
| Voreinstellungswertspeicher | Anzahl der Speichereinträge | 20 | |
| Gespeicherte Einstellung | Werte im Konstantspannungs-, Konstantstrom- und Konstantleistungs-Modus, Werte der Schutzfunktion und IR-Werte | ||
| Einrichtungsspeicher | Anzahl der Speichereinträge | 21 | |
| Gespeicherte Einstellung | Ein/Aus des Ausgangs vom DC-OUTPUT-Anschluss, Ausgangsspannungswert/Ausgangsstromwert/Ausgangsleistungswert, Ausgangsstrom für den nahtlosen Betrieb (DC SEAM), Ausgabemodus, Ansprechzeit, Slew-Rate, Prioritätsbetriebsmodus (Priorität, wenn die Ausgabe EIN ist), Impedanzeinstellung bei ausgeschaltetem Ausgang (Impedanz, wenn der Ausgang AUS ist), Wert der Impulsfunktion (Tastgrad, Frequenz, Hoch, Niedrig), Wert der Sinusfunktion (Amplitude, Frequenz, Offset), Anzahl der I-V-Charakteristiken (Anzahl), Interner Widerstandswert (IR), Überspannungsschutz (OVP), Unterspannungsschutz (UVP, UVP aktivieren), Überstromschutz (OCP(+), OCP(-) Verzögerung), Überspannungsschutz (OPP(+), OPP(-)), Netzüberspannungsschutz (Line OVP), Messung der Auslösereinstellungen (Quelle, Zähler, Verzögerung, Aktivieren, Timer), Integrationseinstellungen (Ausgang, Zurücksetzen) | ||
| Tastensperre | Stufe 1 | Ausgang ein/aus und Speicherabruf von Voreinstellungen sind verfügbar | |
| Stufe 2 | Ausgang ein/aus sind verfügbar | ||
| Stufe 3 | Ausgang aus ist verfügbar | ||
| Anzahl der Einheiten im Parallelbetrieb | Bis zu 25 Geräte | ||
Allgemeine technische Daten
Open in a new windowZOOM
| Gerät | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|
| Gewicht | Ca. 41 kg (90,39 lbs) | Ca. 39 kg (85,98 lbs) | Ca. 38 kg (83,78 lbs) | Ca. 37 kg (81,57 lbs) | Ca. 37 kg (81,57 lbs) | |
| Abmessungen | B 430 (16,93) ×H 128 (5,04) × T 720 (28,35) mm (Zoll) Einzelheiten entnehmen Sie bitte der Maßzeichnung. | |||||
| Umweltbedingungen | Betriebsumgebung | Gebrauch in Innenräumen, Überspannungskategorie II | ||||
| Betriebstemperatur | 0 °C bis +40 °C (32 °F bis +104 °F) | 0 °C bis +50 °C (32 °F bis +122 °F) | ||||
| Feuchtigkeit im Betrieb | 20 % bis 85 % r.F. (keine Kondensation) | |||||
| Lagertemperatur | -25 °C bis +60 °C (-13 °F bis +140 °F) | |||||
| Luftfeuchtigkeit für Lagerung | Bis zu 90 % r.F. (keine Kondensation) | |||||
| Höhenlage | Bis zu 2000 m | |||||
| Kühlsystem | Zwangskühlung mittels Lüfter | |||||
| Zubehör | Abdeckung des Eingangsanschlusses, Anschlusskit für externe Steuerung (1 Satz), Gehäuseanschlusskabel, Abdeckung des OUTPUT-Anschlusses, Schrauben für DC-OUTPUT-Anschluss (1 Paar), EXT-SYNC-Anschlussabdeckung, SENSING-Anschlussabdeckung, SENSING-Anschluss (2 Stk.), Synchronbetrieb-Signalkabelsatz, Sicherheitsinformationen (1 Kopie), RoHS-Blatt für China (1 Blatt), Erste-Schritte-Anleitung (1 Kopie), Warnaufkleber für schwere Gegenstände (1 Stk.) | |||||
| Spannungsfestigkeit | Zwischen Eingang und GND | 2200 Volt Wechselstrom für 1 Minute | ||||
| Zwischen Eingang und Ausgang | 2200 Volt Wechselstrom für 1 Minute *1 | |||||
| Zwischen Ausgang und GND | 500 Volt Gleichstrom für 1 Minute | 1000 Volt Gleichstrom für 1 Minute | 1800 Volt Gleichstrom für 1 Minute | 1800 Volt Gleichstrom für 1 Minute | 3000 Volt Gleichstrom für 1 Minute | |
| Isolationswiderstand | Zwischen Eingang und GND | 30 MΩ, 500 Volt Gleichstrom | ||||
| Zwischen Eingang und Ausgang | 30 MΩ, 500 Volt Gleichstrom | 30 MΩ, 600 Volt Gleichstrom | 30 MΩ, 1000 Volt Gleichstrom | |||
| Isolationsspannung | ±250 V | ±600 V | ±1000 V | ±1000 V | +2000 V/-1000 V | |
| Elektromagnetische Verträglichkeit *2 *3 | Entspricht den Anforderungen der folgenden Richtlinien und Normen. EMV-Richtlinie 2014/30/EU EN 61326-1（Class A*4） | |||||
| Sicherheit*2 | Entspricht den Anforderungen der folgenden Richtlinien und Normen. Niederspannungsrichtlinie 2014/35/EU*3 EN 61010-1 (Klasse I*5, Überspannungskategorie II, Verschmutzungsgrad 2*6) UL 61010-1*7 CAN/CSA -C 22.2 NO.61010-1*7 | |||||
*1 Basisisolierung
*2 Gilt nicht für Sonderanfertigungen oder modifizierte Produkte.
*3 Nur für Modelle mit CE-Kennzeichnung/UKCA-Kennzeichnung auf dem Gehäuse.
*4 Die PXB-Serie ist ein Gerät der Klasse A. Sie ist für den Einsatz in industriellen Umgebungen vorgesehen; der Einsatz der PXB-Serie in Wohngebieten kann zu Störungen führen. In solchen Fällen können besondere Maßnahmen zur Reduzierung elektromagnetischer Emissionen durch den Benutzer erforderlich sein, um Störungen des Rundfunk- und Fernsehempfangs zu vermeiden.
*5 Die PXB-Serie ist ein Gerät der Klasse I; die Schutzleiteranschlüsse der PXB-Serie müssen geerdet werden. Die Sicherheit ist nicht gewährleistet, wenn sie nicht korrekt geerdet sind.
*6 Verschmutzung ist das Vorhandensein von Fremdstoffen (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagsfestigkeit oder des Oberflächenwiderstandes verursachen können. Bei Verschmutzungsgrad 2 wird davon ausgegangen, dass nur nichtleitende Verunreinigungen vorhanden sind, die manchmal durch Kondensation vorübergehend leitfähig werden können.
*7 Nur für Modelle mit cTUVus-Kennzeichnung auf der Karosserie.
Optionen
Lastkabel
Kompatibles Modell: PXB20K-50
Kompatible Modelle: PXB20K-250, PXB20K-500.
Kompatible Modelle: PXB20K-1000, PXB20K-1500.
Dreiphasiges Netzkabel
Parallelbetrieb-Signalkabelsatz
Gestell-Montagehalterung
GPIB-Wandler
Katalog
Bidirektionale DC-Stromversorgung mit hoher Kapazität (CV/CC) – PXB Serie
Manuell
PXB
2D CAD
PXB20K-1500
PXB20K-1000
PXB20K-500
PXB20K-250
PXB20K-50
Updater/Driver
PXB – Firmware Updater
PXB series – IVI-COM Multi-Environment Drivers
Technische Daten
PXB Series
