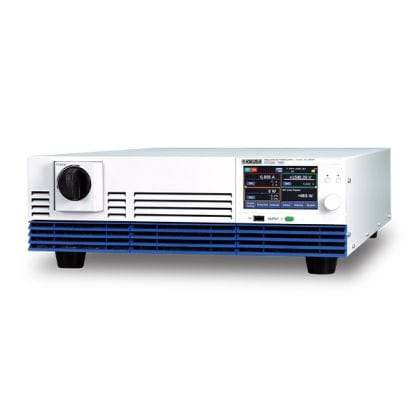

DC-Stromversorgung mit hoher Kapazität und großem Leistungsbereich PXT-Serie

PXT Serie – Typ 20 kW

PXT-20kW

2,300,000円

Bis zu 20 kW Leistung in einer 3U-Größe komprimiert
Für Spannungen bis zu 1500 V
Ausgestattet mit Brüter ON/OFF Funktion
Ausgang ON/OFF Verzögerungsfunktion enthalten
Kontinuierlicher Volllastbetrieb auch bei Umgebungstemperaturen von bis zu 50°C
Bis zu 25 Einheiten (500 kW) können parallel betrieben werden.
*Wenden Sie sich bitte an uns, wenn Sie mehr als 10 Einheiten parallel betreiben möchten.
Parallelbetrieb mit einer Steuerung (max. 25 Geräte desselben Modells)
Ausgestattet mit einem intuitiven Touchpanel für eine einfache Bedienung.
LAN, USB, RS232C, externe analoge Steuerung als Standard

表示可能なバリエーションがありません。考えられる原因： • 価格が設定されていない • 在庫切れ • バリエーションが非公開 ※「在庫切れバリエーションを非表示」オプションが有効になっています。

Artikelnummer: PXT-20kW

Katalog
Manuell
2D CAD
Updater/Driver
Technische Daten

Aufstellung

表示可能なバリエーションがありません。

考えられる原因：
• 価格が設定されていない
• 在庫切れ
• バリエーションが非公開

※「在庫切れバリエーションを非表示」オプションが有効になっています。

Technische Daten

Ausgangsleistung

Open in a new window ZOOM

Element	PXT20K-500	PXT20K-1000	PXT20K-1500
Nennleistung	20000W
Nennspannung *1	0 V bis 500 V	0 V bis 1000V	0 V bis 1500 V
Nennstrom *1	120 A	60 A	30 A

*1. Begrenzt durch die maximale Ausgangsleistung.

Ausgangsspannung

Open in a new window ZOOM

Element		PXT20K-500	PXT20K-1000	PXT20K-1500
Maximal einstellbare Spannung		525 V	1050V	1575 V
Einstellungsgenauigkeit		±(0,2 % des Sollwerts + 0,1 % des Nennwerts)
Einstellungsauflösung		0,05 V	0,1 V	0,1 V
Leistungsschwankung *1		±100mV	±200mV	±300mV
Laständerung *2		±250mV	±750mV	±750mV
Fernabfrage Maximale Kompensationsspannung (reziprok) (TYP)		10 % des Nennwerts
Oberer Grenzwert für die Einstellung des Innenwiderstands		5250mΩ	21000mΩ	63000mΩ
Auflösung der Einstellung des Innenwiderstands		1mΩ	2mΩ	5mΩ
Reaktionsschaltung		SCHNELL, LANGSAM
Slew-Rate-Schaltung		25V/ms	50V/ms	75V/ms
		12,5 V/ms	25,0V/ms	37,5 V/ms
		1,25 V/ms	2,50V/ms	3,75 V/ms
		0,125 V/ms	0,250V/ms	0,375 V/ms
Slew-Rate-Einstellungsgenauigkeit		±(20 % der Einstellung +2,5 ms)
Einschwingverhalten *3		6 ms oder weniger
Restwelligkeit *4	Spitze-zu-Spitze *5	700mV	1500mV	1750mV
Restwelligkeit *4	rms*6	100mV	250mV	300mV
Anstiegszeit *7	Volllast *8	25 ms
Anstiegszeit *7	Keine Last	25ms
Abfallzeit *9	Volllast *8	25ms
Abfallzeit *9	Keine Last	750ms

*1. 180 Volt Wechselstrom bis 252 Volt Wechselstrom bei 200-Volt-Wechselstrom-Eingang, 342 Volt Wechselstrom bis 504 Volt Wechselstrom bei 400-Volt-Wechselstrom-Eingang. Bei konstanter Last. *2. Der Betrag der Änderung, der auftritt, wenn die Last von Nulllast auf Volllast (Nennausgangsleistung/Nennausgangsspannung) mit der Nennausgangsspannung geändert wird. Der Wert wird am Erfassungspunkt gemessen. *3. Die Zeit, die die Ausgangsspannung benötigt, um wieder auf einen Wert innerhalb der Nennausgangsspannung ±(0,1 % + 10 mV) zurückzukehren, wenn die Einstellung der Ansprechzeit des Konstantspannungs-Modus SCHNELL ist. Die Laststromschwankung beträgt 50 % bis 100 % der maximalen Stromstärke bei der eingestellten Ausgangsspannung. *4. In dem Fall, in dem die Einstellung der Ansprechzeit im Konstantspannungs-Modus auf SCHNELL eingestellt ist und der Nennausgangsstrom vorliegt. Werte mit JEITA-RC-9131C-Sonde und 100:1-Sonde gemessen. *5. Messfrequenzband: 10 Hz bis 20 MHz *6. Messfrequenzband: 10 Hz bis 1 MHz *7. In dem Fall anwendbar, in dem die Einstellung der Ansprechzeit des Konstantspannungs-Modus SCHNELL ist und sich die Nennausgangsspannung von 10 % auf 90 % ändert. *8. Für einen rein ohmschen Widerstand. *9. In dem Fall anwendbar, in dem die Einstellung der Ansprechzeit des Konstantspannungs-Modus SCHNELL ist und sich die Nennausgangsspannung von 90 % auf 10 % ändert.

別ウインドウで開く

Element		PXT20K-500	PXT20K-1000	PXT20K-1500
Maximal einstellbare Spannung		525 V	1050V	1575 V
Einstellungsgenauigkeit		±(0,2 % des Sollwerts + 0,1 % des Nennwerts)
Einstellungsauflösung		0,05 V	0,1 V	0,1 V
Leistungsschwankung *1		±100mV	±200mV	±300mV
Laständerung *2		±250mV	±750mV	±750mV
Fernabfrage Maximale Kompensationsspannung (reziprok) (TYP)		10 % des Nennwerts
Oberer Grenzwert für die Einstellung des Innenwiderstands		5250mΩ	21000mΩ	63000mΩ
Auflösung der Einstellung des Innenwiderstands		1mΩ	2mΩ	5mΩ
Reaktionsschaltung		SCHNELL, LANGSAM
Slew-Rate-Schaltung		25V/ms	50V/ms	75V/ms
		12,5 V/ms	25,0V/ms	37,5 V/ms
		1,25 V/ms	2,50V/ms	3,75 V/ms
		0,125 V/ms	0,250V/ms	0,375 V/ms
Slew-Rate-Einstellungsgenauigkeit		±(20 % der Einstellung +2,5 ms)
Einschwingverhalten *3		6 ms oder weniger
Restwelligkeit *4	Spitze-zu-Spitze *5	700mV	1500mV	1750mV
Restwelligkeit *4	rms*6	100mV	250mV	300mV
Anstiegszeit *7	Volllast *8	25 ms
Anstiegszeit *7	Keine Last	25ms
Abfallzeit *9	Volllast *8	25ms
Abfallzeit *9	Keine Last	750ms

Ausgangsstrom

Open in a new window ZOOM

Element	PXT20K-500	PXT20K-1000	PXT20K-1500
Maximal einstellbarer Strom	126A	63A	31,5A
Einstellungsgenauigkeit	±(0,75 % vom Nennwert)
Einstellungsauflösung	0,01 A	0,005A	0,002 A
Leistungsschwankung	± 240mA	± 120mA	± 60mA
Laständerung	± 240mA	± 120mA	± 60mA
Anstiegszeit (Kurzschluss) (TYP) *2	25ms
Abfallzeit (Kurzschluss) (TYP) *3	5ms
Reaktionsschaltung	SCHNELL, LANGSAM
Slew-Rate-Schaltung (TYP) *1	6A/ms	3 A/ms	1,5A/ms
	3 A/ms	1,5A/ms	0,75 A/ms
	0,3 A/ms	0.15A/ms	0,075 A/ms
	0,03A/ms	0.015A/ms	0,0075A/ms
Slew-Rate-Einstellungsgenauigkeit	±(20 % der Einstellung +2,5 ms)

*1. Im Parallelbetrieb ist dies der mit der Anzahl der Einheiten in der Konfiguration multiplizierte Wert. *2. Wenn für die Reaktion im Konstantstrom-Modus FAST eingestellt ist: Wird als Reaktion auf Änderungen von 10 % bis 90 % des Nennausgangsstroms angewendet. *3. Wenn für die Reaktion im Konstantstrom-Modus FAST eingestellt ist: Wird als Reaktion auf Änderungen von 90 % bis 10 % des Nennausgangsstroms angewendet.

Leistungsabgabe

Open in a new window ZOOM

Element	PXT20K-500	PXT20K-1000	PXT20K-1500
Maximal einstellbare Leistung*1	21000 W
Einstellungsgenauigkeit*2	±(0,5 % der Nennleistung + 0,5 % des Nennstroms × Vout)
Einstellungsauflösung	2 W

*1 Im Parallelbetrieb wird der Wert mit der Anzahl der Geräte in der Konfiguration multipliziert. *2 Es werden 5 % oder mehr der Nennleistung garantiert. Weniger als 5 % der Nennleistung werden als TYP-Wert garantiert.

200 V dreiphasiger, dreiadriger Eingang

Open in a new window ZOOM

Element	gemeinsam für alle Modelle
Nominale Eingangsleistung	200 Volt Wechselstrom bis 240 Volt Wechselstrom, 50 Hz bis 60 Hz
Eingangsspannungsbereich	180 Volt Wechselstrom bis 252 Volt Wechselstrom
Eingangsfrequenzbereich	47 Hz bis 63 Hz
Eingangsstrom (MAX) *1	80 A (bei einer Eingangsspannung von 180 V)
Eingangsstrom (MAX) *1	24 kVA
Einschaltstrom (TYP) *2	90 A
Leistungsfaktor (TYP) *1	0.96
Ausgangshaltezeit	10 ms oder mehr

*1. Bei der Nennausgangsleistung für den Nennausgangsstrom. *2. Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet wird. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator)

400 V dreiphasiger, dreiadriger Eingang

Open in a new window ZOOM

Element	gemeinsam für alle Modelle
Nominale Eingangsleistung	380 Volt Wechselstrom bis 480 Volt Wechselstrom, 50 Hz bis 60 Hz
Eingangsspannungsbereich	342 Volt Wechselstrom bis 504 Volt Wechselstrom
Eingangsfrequenzbereich	47 Hz bis 63 Hz
Eingangsstrom (MAX) *1	40 A (bei einer Eingangsspannung von 342 V)
Eingangsleistung (MAX) *1	24 kVA
Einschaltstrom (TYP) *2	70 A
Leistungsfaktor (TYP) *1	0.96
Ausgangshaltezeit	10 ms oder mehr

Open in a new window ZOOM

Element		PXT20K-500	PXT20K-1000	PXT20K-1500
Voltmeter	Maximale Anzeige	± 600,00V	± 1200,00V	± 1800,00V
Voltmeter	Anzeigegenauigkeit	± (0,1 % des Messwerts + 0,2 % des Nennwerts)
Amperemeter	Maximale Anzeige	± 168,000A	± 84,000A	± 42,000A
Amperemeter	Anzeigegenauigkeit	± (0,75 % des Nennwerts)
Wattmeter	Maximale Anzeige *1	±24,000 kW
Wattmeter	Anzeigegenauigkeit	Anzeige des integrierten Werts des Voltmeters und des Amperemeters
Betriebsanzeige	Ausgang ON/OFF	Die OUTPUT-LED an der Vorderseite leuchtet grün
	Betriebsmodus	Oben links auf der Anzeige werden die folgenden Angaben angezeigt CV: Grünes CV-Symbol CC: Rotes CC-Symbol Konstantleistung: Oranges CP-Symbol
	Fernbedienung (LAN)	Oben links auf der Anzeige werden die folgenden Angaben angezeigt Nicht angeschlossen: Rotes LAN-Symbol Verbindung wird vorbereitet: Oranges LAN-Symbol Angeschlossen: Grünes LAN-Symbol
	Alarm	Anzeige der Details der aktivierten Schutzfunktion am Display
	SCPI-Fehler	Anzeige des aktuell auftretenden Fehlers am Display
	POWER aus	Anzeige einer Restladungswarnung und einer Aufforderung zum Ausschalten des Displays, dann Neustart
	Tastensperre	Anzeige des Status der Tastensperre im oberen rechten Teil des Displays
	Erfassung	Wenn die Erfassung aktiviert ist, wird das Erfassungssymbol oben rechts am Display angezeigt
	Im Parallelbetrieb	Anzeige des Slave-Status an der Slave-Einheit
	Externe Steuerung	Wenn der Digitaleingang/-ausgang aktiviert ist, wird das EXT-Symbol oben rechts am Display angezeigt
	Während eine Sequenz ausgeführt wird	Anzeige des AUSFÜHREN-Symbols im oberen rechten Teil der Anzeige
	Synchronisierungszustand	Anzeige des Sync-Symbols im oberen rechten Teil der Anzeige
	Ausgang verzögert	Anzeige einer gelben Markierung im oberen linken Teil der Anzeige

*1. Die Einheit ist W, wenn sie weniger als 10 kW beträgt.

Alarm Schutzfunktion LOW

Open in a new window ZOOM

Element		PXT20K-500	PXT20K-1000	PXT20K-1500
OVP (Überspannungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „OVP“ auf der Anzeige an. SLV OVP wird auf der Slave-Einheit angezeigt.
	Einstellungsbereich	50 V bis 550 V	100 V bis 1100 V	150 V bis 1650 V
	Einstellungsgenauigkeit	±(0,1 % des Sollwerts + 0,2 % des Nennwerts)
	Einstellungsauflösung	0,05 V	0,1 V	0,1 V
OCP (Überstromschutz)	Schutzbetrieb	Ausgang aus, zeigt „OCP“ auf der Anzeige an. SLV OCP wird auf der Slave-Einheit angezeigt.
	Einstellungsbereich *1	12 A bis 132 A	6A bis 66A	3 A bis 33 A
	Einstellungsgenauigkeit	± (0,75 % des Nennwerts)
	Einstellungsauflösung	0,01 A	0.005A	0,002 A
OPP (Überleistungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „OPP“ auf der Anzeige an. SLV OPP wird auf der Slave-Einheit angezeigt.
	Einstellungsbereich *1	2 kW bis 24 kW
	Einstellungsgenauigkeit	±(1,0 % der Nennleistung + 1,0 % des Nennstroms × Vout)
	Einstellungsauflösung	2 W
UVP (Unterspannungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „UVP“ auf der Anzeige an. SLV UVP wird auf der Slave-Einheit angezeigt.
	Einstellungsbereich	0 V bis 500 V	0 V bis 1000V	0 V bis 1500 V
	Auswählbar	Aktivieren/Deaktivieren
	Einstellungsgenauigkeit	±(0,1 % des Sollwerts + 0,2 % des Nennwerts)
	Einstellungsauflösung	0,05 V	0,1 V	0,1 V
Watchdog-Alarm (Schutz vor Kommunikationsfehlern)	Schutzbetrieb	Ausgang aus, zeigt „WDOG“ auf der Anzeige an
	Einstellungsbereich	1 s bis 3600 s
	Auswählbar	Aktivieren/Deaktivieren
Externer Alarm NIEDRIGER Pegel (Alarmerkennung am externen Eingang)	Schutzbetrieb	Ausgang aus, zeigt „EXT LOW“ auf der Anzeige an

*1. Im Parallelbetrieb ist dies der mit der Anzahl der Einheiten in der Konfiguration multiplizierte Wert.

Alarm Schutzfunktion HIGH

Open in a new window ZOOM

Element		gemeinsam für alle Modelle
Rückwärtsalarm (Schutz durch Erkennung einer umgekehrten Verbindung)	Schutzbetrieb	Ausgang aus, zeigt „REVE“ auf der Anzeige an
OHP (Überhitzungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „OHP“ auf der Anzeige an. SLV OHP wird auf der Slave-Einheit angezeigt.
Leitungs-OVP (Netzüberspannungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „LOVP“ auf der Anzeige an. SLV LOVP wird auf der Slave-Einheit angezeigt.
Leitungs-OVP (Netzüberspannungsschutz)	Einstellungsbereich	Modell mit Nennwert der Eingangsspannung 200 Volt Wechselstrom: 200 V bis 258 V Modell mit Nennwert der Eingangsspannung 400 Volt Wechselstrom: 380 V bis 516 V
Leitungs-UVP (Netzunterspannungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „LUVP“ auf der Anzeige an. SLV LUVP wird auf der Slave-Einheit angezeigt.
Leitungs-UVP (Netzunterspannungsschutz)	Einstellungsbereich	Modell mit Nennwert der Eingangsspannung 200 Volt Wechselstrom: 175 V oder weniger. Modell mit Nennwert der Eingangsspannung 400 Volt Wechselstrom: 333 V oder weniger.
Leitungsfrequenzfehler (Schutz vor ungewöhnlicher Netzfrequenz)	Schutzbetrieb	Ausgang aus, zeigt „FREQ“ auf der Anzeige an. SLV FREQ wird auf der Slave-Einheit angezeigt.
	Erkennungswert	42 Hz/68 Hz
Externer Alarm HOHER Pegel (Alarmerkennung am externen Eingang)	Schutzbetrieb	Ausgang aus, zeigt „EXT HIGH“ auf der Anzeige an
Parallelkommunikationsfehler (Erkennung eines Kommunikationsfehlers im Parallelbetrieb)	Schutzbetrieb	Ausgang aus, zeigt „PARA COM“ auf der Anzeige an
Sonstiger Parallelbetrieb-Slave- Alarm (Fehler beim Parallelbetrieb des Slaves aufgetreten)	Schutzbetrieb	Ausgang aus, zeigt „SLV OTHR“ auf der Anzeige an
Falscher-Slave-Alarm (kein entsprechendes Gerät angeschlossen)	Schutzbetrieb	Ausgang aus, zeigt „SLV INC“ auf der Anzeige an
Zu viele Verbindungen (Zu viele Parallelverbindungen)	Schutzbetrieb	Ausgang aus, zeigt „TOO MANY“ auf der Anzeige an
Hardware-FEHLER *1 (Hardwarefehler)	Schutzbetrieb	Ausgang aus, zeigt „ERRH“ auf der Anzeige an. SLV ERRH wird auf der Slave-Einheit angezeigt.
Software-FEHLER *2 (Softwarefehler)	Schutzbetrieb	Ausgang aus, zeigt „ERRS“ auf der Anzeige an. SLV ERRS wird auf der Slave-Einheit angezeigt.

*1. Tritt auf, wenn eine Unregelmäßigkeit in Bezug auf die Hardware erkannt wird und die interne Einheit einen Notstopp ausführt. *2. Tritt auf, wenn eine Unregelmäßigkeit in Bezug auf die Software erkannt wird und die interne Einheit einen Notstopp ausführt.

別ウインドウで開く

Element		gemeinsam für alle Modelle
Rückwärtsalarm (Schutz durch Erkennung einer umgekehrten Verbindung)	Schutzbetrieb	Ausgang aus, zeigt „REVE“ auf der Anzeige an
OHP (Überhitzungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „OHP“ auf der Anzeige an. SLV OHP wird auf der Slave-Einheit angezeigt.
Leitungs-OVP (Netzüberspannungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „LOVP“ auf der Anzeige an. SLV LOVP wird auf der Slave-Einheit angezeigt.
Leitungs-OVP (Netzüberspannungsschutz)	Einstellungsbereich	Modell mit Nennwert der Eingangsspannung 200 Volt Wechselstrom: 200 V bis 258 V Modell mit Nennwert der Eingangsspannung 400 Volt Wechselstrom: 380 V bis 516 V
Leitungs-UVP (Netzunterspannungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „LUVP“ auf der Anzeige an. SLV LUVP wird auf der Slave-Einheit angezeigt.
Leitungs-UVP (Netzunterspannungsschutz)	Einstellungsbereich	Modell mit Nennwert der Eingangsspannung 200 Volt Wechselstrom: 175 V oder weniger. Modell mit Nennwert der Eingangsspannung 400 Volt Wechselstrom: 333 V oder weniger.
Leitungsfrequenzfehler (Schutz vor ungewöhnlicher Netzfrequenz)	Schutzbetrieb	Ausgang aus, zeigt „FREQ“ auf der Anzeige an. SLV FREQ wird auf der Slave-Einheit angezeigt.
	Erkennungswert	42 Hz/68 Hz
Externer Alarm HOHER Pegel (Alarmerkennung am externen Eingang)	Schutzbetrieb	Ausgang aus, zeigt „EXT HIGH“ auf der Anzeige an
Parallelkommunikationsfehler (Erkennung eines Kommunikationsfehlers im Parallelbetrieb)	Schutzbetrieb	Ausgang aus, zeigt „PARA COM“ auf der Anzeige an
Sonstiger Parallelbetrieb-Slave- Alarm (Fehler beim Parallelbetrieb des Slaves aufgetreten)	Schutzbetrieb	Ausgang aus, zeigt „SLV OTHR“ auf der Anzeige an
Falscher-Slave-Alarm (kein entsprechendes Gerät angeschlossen)	Schutzbetrieb	Ausgang aus, zeigt „SLV INC“ auf der Anzeige an
Zu viele Verbindungen (Zu viele Parallelverbindungen)	Schutzbetrieb	Ausgang aus, zeigt „TOO MANY“ auf der Anzeige an
Hardware-FEHLER *1 (Hardwarefehler)	Schutzbetrieb	Ausgang aus, zeigt „ERRH“ auf der Anzeige an. SLV ERRH wird auf der Slave-Einheit angezeigt.
Software-FEHLER *2 (Softwarefehler)	Schutzbetrieb	Ausgang aus, zeigt „ERRS“ auf der Anzeige an. SLV ERRS wird auf der Slave-Einheit angezeigt.

externer analoger Eingang-Ausgang

Open in a new window ZOOM

Element			gemeinsam für alle Modelle
Eingang	Eingangspunkte		2 Punkte
	Spannung (CV) externe Spannungssteuerung	Einstellungsbereich	0 % bis 100 % der Nennausgangsspannung
		Eingangsspannungsbereich	0 V bis +5 V oder 0 V bis +10 V (Wählbar)
		Genauigkeit	± (1 % des Nennwerts)
	Stromstärke (CC) externe Spannungssteuerung, Leistung (CP) externe Spannungssteuerung *1	Einstellungsbereich	0 % bis 100 % des Nennstroms und der Nennleistung
		Eingangsspannungsbereich	0 V bis +5 V oder 0 V bis +10 V (Wählbar)
		Genauigkeit	± (1 % des Nennwerts)
Ausgang	Ausgangspunkte		2 Punkte
	Spannungsmonitor (VMON) Strommonitor (IMON)	Ausgangsbereich	0 % bis 100 % der Nennausgangsspannung
		Ausgangsspannung	0 V bis 5 V oder 0 V bis 10 V (Wählbar)
		Genauigkeit	± (1 % des Nennwerts)

*1. Wählen Sie entweder Stromsteuerung oder Leistungssteuerung aus.

Externer Digitaleingang

Open in a new window ZOOM

Element		gemeinsam für alle Modelle
Feste Eingangspunkte		1 Punkt (Polarität umschaltbar)
Ausgewählte Eingangspunkte		5 Punkte (Polarität umschaltbar)
Eingangsform		Durch Optokoppler isolierter Eingang (gilt für Stromsenke/Quellenausgang)
Feste Funktion	ALARM IN	Auftreten des HIGH-Alarms
Auswählen der Funktion	AUS	Die Anschlüsse nicht verwenden
	AUSGANG EIN	Den Ausgang einschalten
	AUSGANG AUS	Den Ausgang ausschalten
	AUSGANGSSTEUERUNG	Den Ausgang ein- und ausschalten
	L ALARM IN	Auftreten des LOW-Alarms
	ALARM LÖSCHEN	Löschen des LOW-Alarms
	SEQ LAUF	Sequenz starten/beenden
	SEQ PAUSE	Sequenz pausieren/fortsetzen
	SEQ TRIG IN	Eingang des Auslösers für die Sequenz
	AUSLÖSER ERFASSEN	Eingang des Messauslösers
	MEM1 RECALL	Abrufen des Voreinstellungsspeichers 1
	MEM2 RECALL	Abrufen des Voreinstellungsspeichers 2
	INTEG STEUERUNG	Start/Stopp der Integrationsmessung
	INTEG ZURÜCKSETZEN	Zurücksetzen der Integrationsmessdaten
Stromversorgungsbereich für externe Schaltkreise		12 V bis 24 V Gleichstrom (±10 %)

Externer Digitalausgang

Open in a new window ZOOM

Element		gemeinsam für alle Modelle
Ausgangspunkte		6 Punkte (Polarität umschaltbar)
Ausgangsform		Halbleiter-Relaisausgang
Auswählen der Funktion	AUS	Die Anschlüsse nicht verwenden
	AUSGANG EIN	Ausgabe des Signals, wenn der Ausgang EIN ist
	STROM EIN	Das Signal wird ausgegeben, wenn die Stromversorgung eingeschaltet und der Ausgang möglich ist
	H ALARM OUT	Ausgabe eines Signals, wenn ein HIGH-Alarm auftritt
	L ALARM OUT	Ausgabe eines Signals, wenn ein LOW-Alarm auftritt
	CC STATUS	Ausgabe eines Signals beim Betrieb im Konstantstrom-Modus
	CV STATUS	Ausgabe eines Signals beim Betrieb im Konstantspannungs-Modus
	SEQ-STATUS	Ausgabe des Auslösers für die Sequenz
	SEQ TRIG OUT	Das Signal wird ausgegeben, während die Sequenz läuft
	EXT DIN BESETZT	Gibt ein Signal aus, wenn sich der digitale Eingang im BESETZT-Status befindet
	SPEICHER1 AKT ZEIT	Ein Signal wird ausgegeben, wenn die Einstellung für den Voreinstellungsspeicher 1 abgeschlossen ist
	SPEICHER2 AKT ZEIT	Ein Signal wird ausgegeben, wenn die Einstellung für den Voreinstellungsspeicher 2 abgeschlossen ist
	RELAISANTRIEB	Gibt nach ca. 100 ms ein Signal aus, gleichzeitig mit dem Ein/Aus des Ausgangs des DC-OUTPUT-Anschlusses. Sie können diesen Parameter nur auf den Kanal 6 einstellen.

Kommunikationsschnittstelle

Open in a new window ZOOM

Element		gemeinsam für alle Modelle
Gemeinsame technische Daten	Softwareprotokoll	IEEE Std. 488.2-1992 488.2-1992
Gemeinsame technische Daten	Befehlssprache	Erfüllt die SCPI-Vorgabe 1999.0
RS232C	Hardware	9-poliger D-SUB-Stecker Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Bit/s Datenlänge: 8 Bit, Stoppbits: 1 Bit, Paritätsbit: Keins Stromflusskontrolle: Nein, CTS-RTS
RS232C	Programmnachrichtenabschluss	LF während des Empfangs, LF während des Sendens
USB (Gerät)	Hardware	Standardbuchse Typ-B entspricht USB 2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit)
	Programmnachrichtenabschluss	LF oder EOM während des Empfangs, LF + EOM während des Sendens
	Geräteklasse	Entspricht den Spezifikationen der Geräteklasse USBTMC-USB488
USB (Host)	Hardware	Standardbuchse Typ-A entspricht USB 2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit)
LAN	Hardware	IEEE 802.3 100BASE-TX oder 10BASE-T Ethernet
	Kommunikationsprotokoll	SCPI-RAW, SCPI-Telnet, HiSLIP, VXI-11
	Programmnachrichtenabschluss	SCPI-RAW: LF während des Empfangs, LF während des Sendens HiSLIP: LF oder END während des Empfangs, LF + END während des Sendens
	Konforme Standards	LXI Version 1.5 Spezifikationen 2016

Sonstiges

Open in a new window ZOOM

Artikel			gemeinsam für alle Modelle
Synchronisierungsfunktion (Synchronisierung der Uhr)	Übersicht		Das SYNC-Symbol wird auf dem Display angezeigt, wenn die Synchronisierung mit der internen Uhr hergestellt wurde, nachdem eine Verbindung mit anderen PXT-Serien über den EXT SYNC-Anschluss hergestellt wurde.
	Sequenzsynchronisierung		Synchronisierung von Programmstart und Schrittstart
	Synchronisierung der Messung		Synchronisierung des Messbeginns
	Ausgangssynchronisierung		Synchronisierung von Ausgang EIN/AUS
Sequenz-Funktion	Betriebsmodus		Konstantspannungs-, Konstantstrom- und Konstantleistungs-Modi
	Maximale Anzahl von Programmen		30
	Maximale Anzahl von Schritten		10000
	Schrittausführungszeit		1 ms bis 3600000 s
	Anzahl der Schleifen		1 bis 100000, oder unendlich
Ausgang-ein/aus- Verzögerungsfunktion	Einstellungsbereich		0,0 s bis 99,9 s
Ausgang-ein/aus- Verzögerungsfunktion	Einstellungsauflösung		0,1 s
Überstromschutz-(OCP)- Verzögerungsfunktion	Einstellungsbereich		1 ms bis 2000 ms
Überstromschutz-(OCP)- Verzögerungsfunktion	Einstellungsauflösung		1 ms
Multikanal-(VMCB)- Funktion	Verbindung zwischen dem Master- Gerät und einem PC		LAN, USB, RS232C
Multikanal-(VMCB)- Funktion	Verbindung mit Slave-Einheiten		LAN
Messwertauslöser	Startbedingung für die Messung (Auslöserquelle)		Die Bedingungen für den Start der Messung können ausgewählt werden (bei Eingabe über die Anzeige, bei Eingabe von Befehlen über die Fernbedienung, bei Eingabe von Signalen über die externe Steuerung und bei synchronem Betrieb)
	Anzahl der Messungen		1 bis 65536
	Messverzögerungszeit	Einstellungsbereich	0 s bis 100 s
	Messverzögerungszeit	Einstellungsauflösung	0,1ms
	Messintervall	Einstellungsbereich	0,1 ms bis 3600 s
	Messintervall	Einstellungsauflösung	0,1 ms
	Messzeit	Einstellungsbereich	0,1 ms bis 1 s
	Messzeit	Einstellungsauflösung	0,1 ms
I-V-Charakteristikfunktion	Betriebsmodus		Konstantspannungs-/Konstantstrom-Modus
I-V-Charakteristikfunktion	Anzahl der Einrichtungselemente		3 bis 100 Elemente (interpoliert zwischen Punkten mit geraden Linien)
Voreingestellter Wert Speicher	Anzahl der Speichereinträge		20
Voreingestellter Wert Speicher	Gespeicherte Einstellung		Werte im Konstantspannungs-, Konstantstrom- und Konstantleistungs-Modus, Werte der Schutzfunktion, IR-Werte, Ableitung und Ausgangsverzögerungseinstellung.
Speicher einrichten	Anzahl der Speichereinträge		21
Speicher einrichten	Gespeicherte Einstellung		Ein/Aus des Ausgangs vom DC-OUTPUT-Anschluss Ausgangsspannungswert/Ausgangsstromwert/Ausgangsleistungswert Ausgabemodus Ansprechzeit Slew-Rate Prioritätsbetriebsmodus (Priorität bei Ausgang EIN) Ableitung Ausgangsverzögerung Anzahl der I-V-Charakteristiken (Anzahl) Innenwiderstandswert (IR) Überspannungsschutz (OVP) Unterspannungsschutz (UVP, UVP-Aktivierung) Überstromschutz (OCP, Verzögerung) Überleistungsschutz (OPP) Leitungsüberspannungsschutz (Leitungs-OVP) Messauslösereinstellungen (Quelle, Anzahl, Verzögerung, Aktivierung, Timer) Integrationseinstellungen (Gate, Reset)
Tastensperre	Level 1		Ausgang ein/aus und Speicherabruf von Voreinstellungen sind verfügbar
	Level 2		Ausgang ein/aus sind verfügbar
	Level 3		Ausgang aus ist verfügbar
Anzahl der Einheiten im Parallelbetrieb			Bis zu 10 Geräte

別ウインドウで開く

Artikel			gemeinsam für alle Modelle
Synchronisierungsfunktion (Synchronisierung der Uhr)	Übersicht		Das SYNC-Symbol wird auf dem Display angezeigt, wenn die Synchronisierung mit der internen Uhr hergestellt wurde, nachdem eine Verbindung mit anderen PXT-Serien über den EXT SYNC-Anschluss hergestellt wurde.
	Sequenzsynchronisierung		Synchronisierung von Programmstart und Schrittstart
	Synchronisierung der Messung		Synchronisierung des Messbeginns
	Ausgangssynchronisierung		Synchronisierung von Ausgang EIN/AUS
Sequenz-Funktion	Betriebsmodus		Konstantspannungs-, Konstantstrom- und Konstantleistungs-Modi
	Maximale Anzahl von Programmen		30
	Maximale Anzahl von Schritten		10000
	Schrittausführungszeit		1 ms bis 3600000 s
	Anzahl der Schleifen		1 bis 100000, oder unendlich
Ausgang-ein/aus- Verzögerungsfunktion	Einstellungsbereich		0,0 s bis 99,9 s
Ausgang-ein/aus- Verzögerungsfunktion	Einstellungsauflösung		0,1 s
Überstromschutz-(OCP)- Verzögerungsfunktion	Einstellungsbereich		1 ms bis 2000 ms
Überstromschutz-(OCP)- Verzögerungsfunktion	Einstellungsauflösung		1 ms
Multikanal-(VMCB)- Funktion	Verbindung zwischen dem Master- Gerät und einem PC		LAN, USB, RS232C
Multikanal-(VMCB)- Funktion	Verbindung mit Slave-Einheiten		LAN
Messwertauslöser	Startbedingung für die Messung (Auslöserquelle)		Die Bedingungen für den Start der Messung können ausgewählt werden (bei Eingabe über die Anzeige, bei Eingabe von Befehlen über die Fernbedienung, bei Eingabe von Signalen über die externe Steuerung und bei synchronem Betrieb)
	Anzahl der Messungen		1 bis 65536
	Messverzögerungszeit	Einstellungsbereich	0 s bis 100 s
	Messverzögerungszeit	Einstellungsauflösung	0,1ms
	Messintervall	Einstellungsbereich	0,1 ms bis 3600 s
	Messintervall	Einstellungsauflösung	0,1 ms
	Messzeit	Einstellungsbereich	0,1 ms bis 1 s
	Messzeit	Einstellungsauflösung	0,1 ms
I-V-Charakteristikfunktion	Betriebsmodus		Konstantspannungs-/Konstantstrom-Modus
I-V-Charakteristikfunktion	Anzahl der Einrichtungselemente		3 bis 100 Elemente (interpoliert zwischen Punkten mit geraden Linien)
Voreingestellter Wert Speicher	Anzahl der Speichereinträge		20
Voreingestellter Wert Speicher	Gespeicherte Einstellung		Werte im Konstantspannungs-, Konstantstrom- und Konstantleistungs-Modus, Werte der Schutzfunktion, IR-Werte, Ableitung und Ausgangsverzögerungseinstellung.
Speicher einrichten	Anzahl der Speichereinträge		21
Speicher einrichten	Gespeicherte Einstellung		Ein/Aus des Ausgangs vom DC-OUTPUT-Anschluss Ausgangsspannungswert/Ausgangsstromwert/Ausgangsleistungswert Ausgabemodus Ansprechzeit Slew-Rate Prioritätsbetriebsmodus (Priorität bei Ausgang EIN) Ableitung Ausgangsverzögerung Anzahl der I-V-Charakteristiken (Anzahl) Innenwiderstandswert (IR) Überspannungsschutz (OVP) Unterspannungsschutz (UVP, UVP-Aktivierung) Überstromschutz (OCP, Verzögerung) Überleistungsschutz (OPP) Leitungsüberspannungsschutz (Leitungs-OVP) Messauslösereinstellungen (Quelle, Anzahl, Verzögerung, Aktivierung, Timer) Integrationseinstellungen (Gate, Reset)
Tastensperre	Level 1		Ausgang ein/aus und Speicherabruf von Voreinstellungen sind verfügbar
	Level 2		Ausgang ein/aus sind verfügbar
	Level 3		Ausgang aus ist verfügbar
Anzahl der Einheiten im Parallelbetrieb			Bis zu 10 Geräte

Allgemeine technische Daten

Open in a new window ZOOM

Element		PXT20K-500	PXT20K-1000	PXT20K-1500
Gewicht		Ca. 38 kg (83,78 lbs)	Ca. 38 kg (83,78 lbs)	Ca. 37 kg (81,57 lbs)
Abmessungen		430 (16,93) (MAX. 455 (17,91)) B × 128 (5,04) (MAX. 160 (6,30)) H × 720 (28,35) (MAX. 980 (38,58)) T mm (Zoll) Siehe Umrisszeichnung
Umgebungsbedingungen	Betriebsumgebung	Gebrauch in Innenräumen, Überspannungskategorie II
	Betriebstemperatur	0 °C bis +50 °C (32 °F bis +122 °F)
	Luftfeuchtigkeit bei Betrieb	20 % r.F. bis 85 % r.F. (ohne Kondensation)
	Lagertemperatur	-25 °C bis +60 °C (-13 °F bis +140 °F)
	Luftfeuchtigkeit für Lagerung	Bis zu 90 % r.F. (keine Kondensation)
	Höhenlage	Bis zu 2000 m
Kühlsystem		Zwangskühlung mittels Lüfter
Zubehör		AC-INPUT-Anschlussabdeckung, Anschlusskit für externe Steuerung (1 Satz), Gehäuseanschlusskabel, DC-OUTPUT-Anschlussabdeckung, Schrauben für DC-OUTPUT-Anschluss (1 Paar), EXT SYNC-Anschlussabdeckung, SENSING-Anschlussabdeckung, SENSING-Anschluss (2 Stück), Synchronbetrieb-Signalkabelsatz, Sicherheitsinformationen (1 Kopie), RoHS-Blatt für China (1 Kopie), Kurzanleitung (1 Kopie), Warnaufkleber für schwere Gegenstände (1 Stück)
Spannungsfestigkeit	Zwischen Eingang und GND	2200 Volt Wechselstrom für 1 Minute
	Zwischen Eingang und Ausgang	2200 Volt Wechselstrom für 1 Minute
	Zwischen Ausgang und GND	1800 Volt Gleichstrom für 1 Minute	1800 Volt Gleichstrom für 1 Minute	3000 Volt Gleichstrom für 1 Minute
Isolationswiderstand	Zwischen Eingang und GND	30 MΩ, 500 Volt Gleichstrom
Isolationswiderstand	Zwischen Eingang und Ausgang	30 MΩ, 1000 Volt Gleichstrom
Isolationsspannung		±1000 V	±1000 V	±+2000 V/-1000 V
Elektromagnetische Verträglichkeit (EMV) 1 2		Entspricht den Anforderungen der folgenden Richtlinien und Normen. EMV-Richtlinie 2014/30/EU EN 61326-1 (Klasse A *3)
Sicherheit *1		Entspricht den Anforderungen der folgenden Richtlinien und Normen. Niederspannungsrichtlinie 2014/35/EU 2 EN 61010-1 (Klasse I 4, Überspannungskategorie II, Verschmutzungsgrad 2 *5)

*1. Betrifft nicht speziell bestellte oder modifizierte Produkte. *2. Nur für Modelle mit CE-Kennzeichnung/UKCA-Kennzeichnung auf dem Gehäuse. *3. Dies ist ein Gerät der Klasse A. Dieses Produkt ist für den Einsatz in einer industriellen Umgebung bestimmt. Das Produkt kann beim Betrieb in Wohngebieten Störungen verursachen. Eine solche Verwendung muss vermieden werden, es sei denn, der Benutzer ergreift besondere Maßnahmen, um die elektromagnetischen Emissionen zu reduzieren, damit Störungen beim Empfang von Radio- und Fernsehsendungen vermieden werden. *4. Dies ist ein Gerät der Klasse I. Achten Sie darauf, den Schutzleiteranschluss dieses Geräts zu erden. Die Sicherheit dieses Geräts ist nur dann gewährleistet, wenn es ordnungsgemäß geerdet ist. *5. Bei der Verschmutzung handelt es sich um eine Zugabe von Fremdstoffen (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagfestigkeit oder des Oberflächenwiderstands verursachen können. Verschmutzungsgrad 2 geht davon aus, dass nur eine nicht leitende Verschmutzung auftritt, außer einer gelegentlichen, vorübergehenden Leitfähigkeit durch Kondensation.

別ウインドウで開く

Element		PXT20K-500	PXT20K-1000	PXT20K-1500
Gewicht		Ca. 38 kg (83,78 lbs)	Ca. 38 kg (83,78 lbs)	Ca. 37 kg (81,57 lbs)
Abmessungen		430 (16,93) (MAX. 455 (17,91)) B × 128 (5,04) (MAX. 160 (6,30)) H × 720 (28,35) (MAX. 980 (38,58)) T mm (Zoll) Siehe Umrisszeichnung
Umgebungsbedingungen	Betriebsumgebung	Gebrauch in Innenräumen, Überspannungskategorie II
	Betriebstemperatur	0 °C bis +50 °C (32 °F bis +122 °F)
	Luftfeuchtigkeit bei Betrieb	20 % r.F. bis 85 % r.F. (ohne Kondensation)
	Lagertemperatur	-25 °C bis +60 °C (-13 °F bis +140 °F)
	Luftfeuchtigkeit für Lagerung	Bis zu 90 % r.F. (keine Kondensation)
	Höhenlage	Bis zu 2000 m
Kühlsystem		Zwangskühlung mittels Lüfter
Zubehör		AC-INPUT-Anschlussabdeckung, Anschlusskit für externe Steuerung (1 Satz), Gehäuseanschlusskabel, DC-OUTPUT-Anschlussabdeckung, Schrauben für DC-OUTPUT-Anschluss (1 Paar), EXT SYNC-Anschlussabdeckung, SENSING-Anschlussabdeckung, SENSING-Anschluss (2 Stück), Synchronbetrieb-Signalkabelsatz, Sicherheitsinformationen (1 Kopie), RoHS-Blatt für China (1 Kopie), Kurzanleitung (1 Kopie), Warnaufkleber für schwere Gegenstände (1 Stück)
Spannungsfestigkeit	Zwischen Eingang und GND	2200 Volt Wechselstrom für 1 Minute
	Zwischen Eingang und Ausgang	2200 Volt Wechselstrom für 1 Minute
	Zwischen Ausgang und GND	1800 Volt Gleichstrom für 1 Minute	1800 Volt Gleichstrom für 1 Minute	3000 Volt Gleichstrom für 1 Minute
Isolationswiderstand	Zwischen Eingang und GND	30 MΩ, 500 Volt Gleichstrom
Isolationswiderstand	Zwischen Eingang und Ausgang	30 MΩ, 1000 Volt Gleichstrom
Isolationsspannung		±1000 V	±1000 V	±+2000 V/-1000 V
Elektromagnetische Verträglichkeit (EMV) 1 2		Entspricht den Anforderungen der folgenden Richtlinien und Normen. EMV-Richtlinie 2014/30/EU EN 61326-1 (Klasse A *3)
Sicherheit *1		Entspricht den Anforderungen der folgenden Richtlinien und Normen. Niederspannungsrichtlinie 2014/35/EU 2 EN 61010-1 (Klasse I 4, Überspannungskategorie II, Verschmutzungsgrad 2 *5)
