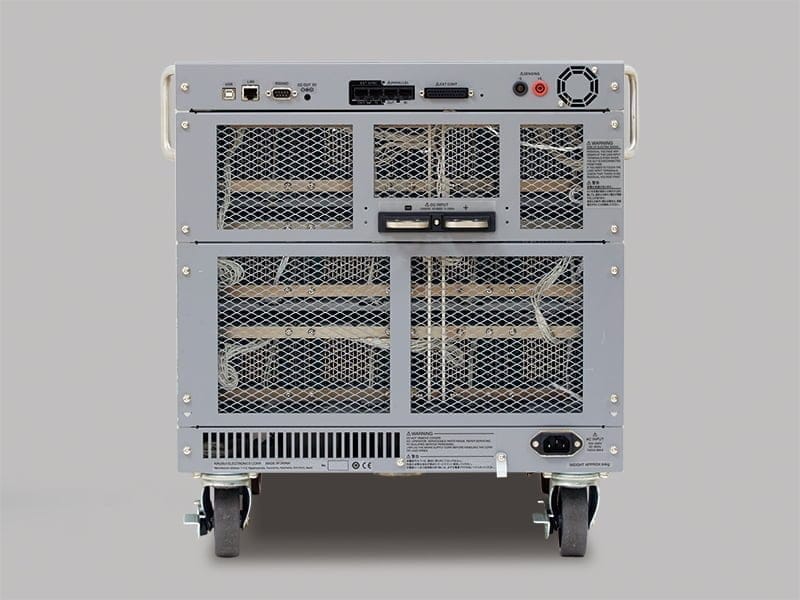

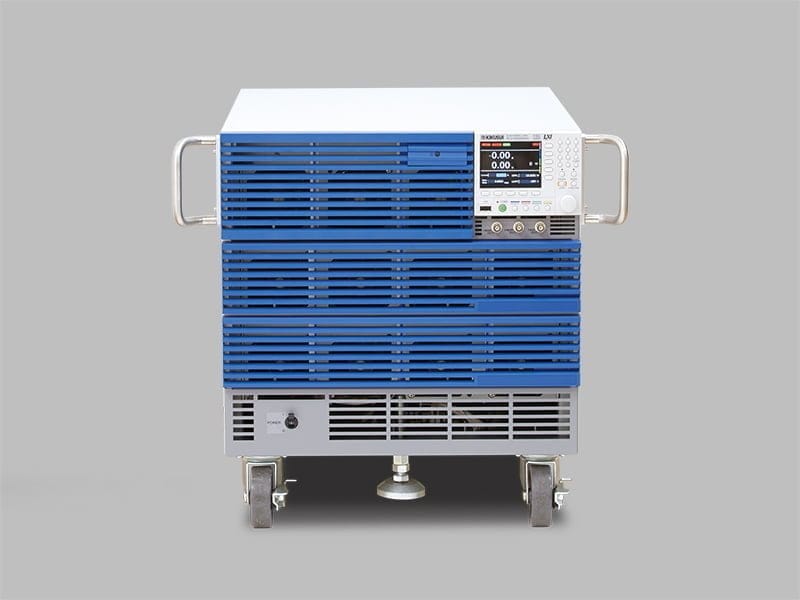

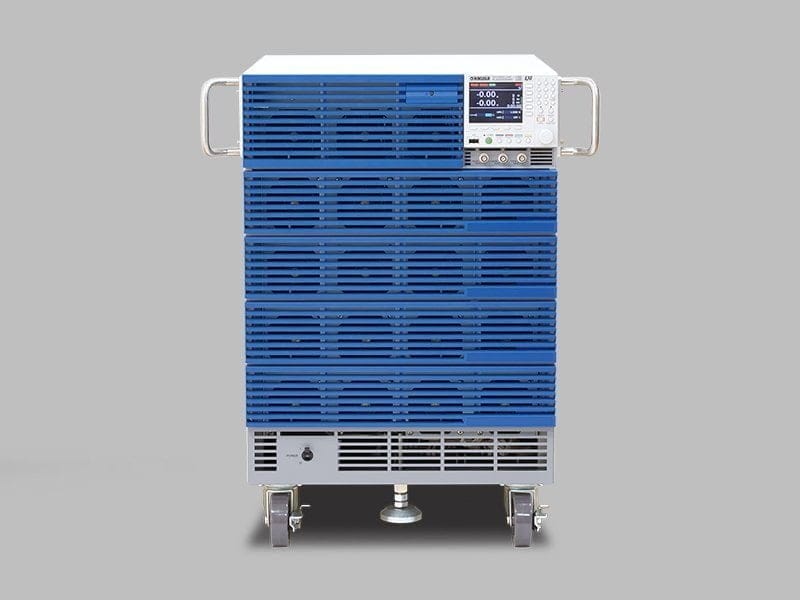

Kompakte elektronische Hochspannungs-DC-Last (CC/CV/CR/CP)
PLZ-5WH2 Serie
Preisspanne: 590,000円 bis 5,200,000円
- Betriebsspannung: 10 V bis 1000 V (Min. 1,5 V)
- 20 kW Leistung in einer einzigen, kompakten Einheit (PLZ20005WH2)
- 100 kW/2000 A bei Parallelbetrieb (max. 5 Einheiten) *Anschließbar an verschiedene Modelle.
- Synchronisierter Betrieb : Ein-/Ausschaltsteuerung und Sequenzausführung können für mehrere Geräte der Serie PLZ-5WH2 synchronisiert werden.
- Sequenzfunktion : Programm kann auf USB-Speicherstick gespeichert/geladen werden
- Beliebige I-U-Charakteristik: Installierter “ARB-Modus”
- Benutzerfreundliche Farb-LCD-Anzeige
- Datenprotokollierung: Messungen von Spannung/Strom/Leistung/ verstrichene Zeit/integrierter Strom/integrierte Leistung. (Messwertanzeige, programmierbarer interner Speicher, gespeichert als CSV-Format auf USB-Speicherstick.)
- Überlagerung von Sinusstrom (Sinusfunktion, 1 Hz bis 10 kHz)
- Abschaltfunktion: Die Last kann abgeschaltet werden, wenn die verstrichene Zeit, der Spannungsabfall, der integrierte Strom oder die integrierte Leistung den angegebenen Wert erreicht.
- Serienmäßig mit LAN- (LXI-konform)/USB-/RS232C-Schnittstelle *GPIB optional

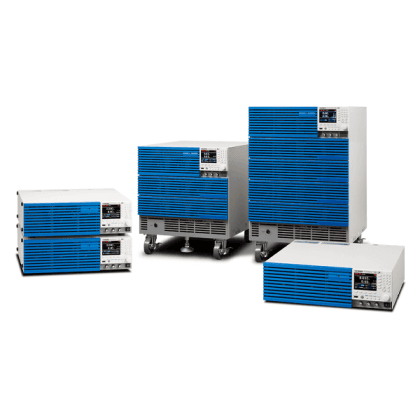

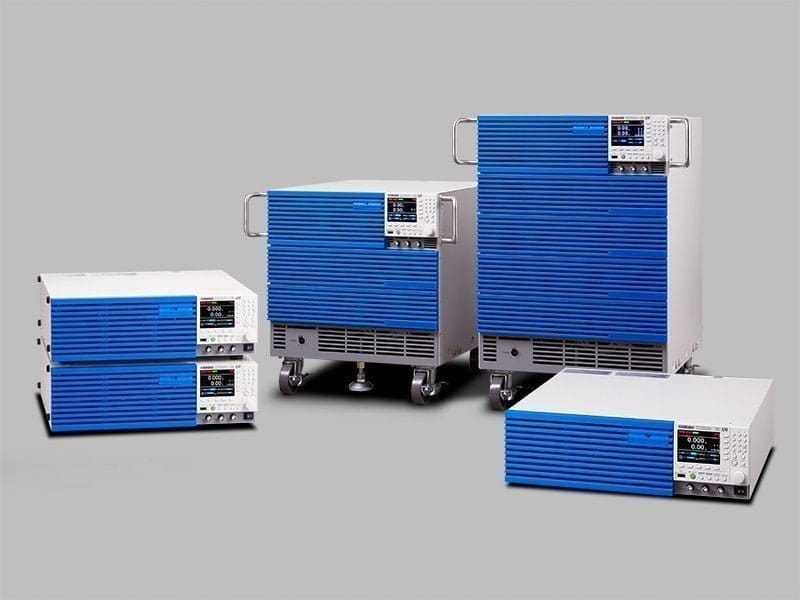

Aufstellung
| Bild | Artikel/Modell | Nennbetriebsspannung [V] | Nennstrom [A] | Rahmungsleistung [W] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
![]() | PLZ1005WH2 | 10 bis 1000 | 20 | 1000 | 590,000円 (税込:649,000円) | |
![]() | PLZ2005WH2 | 10 bis 1000 | 40 | 2000 | 780,000円 (税込:858,000円) | |
![]() | PLZ4005WH2 | 10 bis 1000 | 80 | 4000 | 1,120,000円 (税込:1,232,000円) | |
![]() | PLZ12005WH2 | 10 bis 1000 | 240 | 12000 | 3,200,000円 (税込:3,520,000円) | |
![]() | PLZ20005WH2 | 10 bis 1000 | 400 | 20000 | 5,200,000円 (税込:5,720,000円) |
Technische Daten
Leistung
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Betriebsspannung (DC) | 10 V bis 1000 V | |||||
| Leistung | 1000 W | 2000 W | 4000 W | 12000 W | 20000 W | |
| Strom | 20 A | 40 A | 80 A | 240 A | 400 A | |
| Isolationsspannung des DC INPUT-Anschlusses | Positiver Pin: ±1000 V, Negativer Pin: ±900 V | |||||
| Minimale Betriebsspannung | Beim Nennstrom | 10 V | ||||
| Sobald der Strom zu fließen beginnt | 1,5 V oder kleiner | |||||
Konstantstrom-Modus (CC)
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Betriebsbereich | 0 A bis 20 A | 0 A bis 40 A | 0 A bis 80 A | 0 A bis 240 A | 0 A bis 400 A | |
| Einstellungsbereich | 0,0000 A bis 20,2000 A | 0,000 A bis 40,400 A | 0,000 A bis 80,800 A | 0,00 A bis 242,40 A | 0,00 A bis 404,00 A | |
| Auflösung | 0,0005 A | 0,001 A | 0,002 A | 0,005 A | 0,01 A | |
| Einstellungsgenauigkeit | ±(0,2 % der Einstellung + 0,1 % des Nennwerts) | |||||
| Parallelbetrieb | ±(0,4 % der Einstellung + 0,2 % des Nennwerts) | |||||
Konstantwiderstand-Modus (CR)
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | ||
|---|---|---|---|---|---|---|---|
| Betriebsbereich *1 | H-Bereich | 500 mS bis 0 S | 1 S bis 0 S | 2 S bis 0 S | 6 S bis 0 S | 10 S bis 0 S | |
| L-Bereich | 5 mS bis 0 S | 10 mS bis 0 S | 20 mS bis 0 S | 60 mS bis 0 S | 100 mS bis 0 S | ||
| Einstellungsbereich | H-Bereich | 505,00 mS bis 0,00 S | 1,01000 S bis 0,00000 S | 2,02000 S bis 0,00000 S | 6,0600 S bis 0,00000 S | 10,1000 S bis 0,0000 S | |
| L-Bereich | 5,0500 mS bis 0,0000 S | 10,1000 mS bis 0,0000 S | 20,2000 mS bis 0,000 S | 60,600 mS bis 0,000 S | 101,000 mS bis 0,000 S | ||
| Auflösung | H-Bereich | 0,01 mS | 0,00002 S | 0,00005 S | 0,0002 S | 0,0002 S | |
| L-Bereich | 0,0001 mS | 0,0002 mS | 0,0005 mS | 0,002 mS | 0,002 mS | ||
| Einstellungsgenauigkeit *2 | H-Bereich | ±(0,5 % der Einstellung + 0,5 % des Nennwerts *3) | |||||
| L-Bereich | ±(0,5 % der Einstellung + 0,2 % des Nennwerts *3) | ||||||
| Paralleler Betrieb | H-Bereich | ±(1,0 % der Einstellung + 1,0 % des Nennwerts *3) | |||||
| L-Bereich | ±(1,0 % der Einstellung + 0,4 % des Nennwerts *3) | ||||||
| Reaktionsgeschwindigkeit | NORMAL/SCHNELL | ||||||
* 1. Leitwert [S] = Eingangsstrom [A]/Eingangsspannung [V] = 1/Widerstand [Ω] * 2. Umgerechneter Wert beim Eingangsstrom. Am Erfassungspunkt während der Fernabfrage. * 3. Nennstrom
Konstantspannungs-Modus (CV)
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Betriebsbereich | 10 V bis 1000 V | |||||
| Einstellungsbereich | 0,00 V bis 1010,00 V | |||||
| Auflösung | 0,02 V | |||||
| Einstellungsgenauigkeit *1 | ±(0,05 % der Einstellung + 0,05 % des Nennwerts) | |||||
| Parallelbetrieb | ±(0,1 % der Einstellung + 0,1 % des Nennwerts) | |||||
| Reaktionsgeschwindigkeit | NORMAL/SCHNELL | |||||
*1. Mit der Eingangsspannung innerhalb des Betriebsbereich und am Erfassungspunkt bei der Fernabfrage.
Konstantleistungs-Modus (CP)
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Betriebsbereich | 0 W bis 1000 W | 0 W bis 2000 W | 0 W bis 4000 W | 0 W bis 12000 W | 0 W bis 20000 W | |
| Einstellungsbereich | 0,00 W bis 1010,00 W | 0,00 W bis 2020,00 W | 0 W bis 4040,00 W | 0.0000 kW bis 12.1200 kW | 0,0000 kW bis 20,2000 kW | |
| Auflösung | 0,02 W | 0,05 W | 0,1 W | 0,0005 kW | ||
| Einstellungsgenauigkeit | ±(0,5 % des Nennwerts *1 + 0,02 A × Vin *2) | ±(0,5 % des Nennwerts *1 + 0,04 A × Vin *2) | ±(0,5 % des Nennwerts *1 + 0,08 A × Vin *2) | ±(0,5 % des Nennwerts *1 + 0,2 A × Vin *2) | ±(0,5 % des Nennwerts *1 + 0,4 A × Vin *2) | |
| Parallelbetrieb | ±(1 % der Nennleistung + 0,1 % Nennstrom × Vin *2) | |||||
* 1. Nennleistung * 2. DC INPUT-Anschlussspannung oder SENSING-Anschlussspannung.
Modus mit beliebiger I-V-Charakteristik (ARB)
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| Betriebsbereich | Es können drei bis 100 Stromwerte für die Eingangsspannung angegeben werden. Zwischen den festgelegten Punkten wird eine lineare Interpolation angewendet. | ||||
| Reaktionsgeschwindigkeit | 500 μs, 1 ms, 2 ms, 5 ms, 10 ms, 20 ms, 50 ms, 100 ms, oder aus | ||||
Messfunktion
Voltmeter
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Anzeige | 0,00 V bis 1000,00 V | |||||
| Auflösung | 10 mV | |||||
| Genauigkeit | ±(0,05 % des Messwerts + 0,05 % des Nennwerts) | |||||
| Parallelbetrieb | ±(0,1 % des Messwerts + 0,1 % des Nennwerts) (TYP) | |||||
Amperemeter
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Anzeige | 0,000 A bis 20,000 A | 0,000 A bis 40,000 A | 0,000 A bis 80,000 A | 0,00 A bis 240,00 A | 0,00 A bis 400,00 A | |
| Auflösung | 0,001 A | 0,001 A | 0,001 A | 0,01 A | 0,01 A | |
| Genauigkeit | ±(0,2 % des Messwerts + 0,1 % des Nennwerts) | |||||
| Parallelbetrieb | ±(0,4 % des Messwerts + 0,2 % des Nennwerts) (TYP) | |||||
Leistungsanzeige
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| Anzeige | Zeigt das Produkt aus dem Voltmeterstand und den Amperemeterstand | ||||
Messwertauslöser
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| Auslöserquelle | Immediate, BUS, DIGITAL2, MSync, TALink, LoadOff | ||||
| Auslöser-Anzahl | 1 bis 65536 | ||||
| Auslöser-Verzögerung | 0,00000 s bis 100,00000 s | ||||
| Intervall | Deaktivieren/Aktivieren | ||||
| Intervallzeit | 0,00001 s bis 3600 s | ||||
| Durchlass erkennen | 0,00001 s bis 1,00000 s | ||||
Impuls-Funktion
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Betriebsmodus | CC und CR | |||||
| Frequenz-Einstellungsbereich | 1,0 Hz bis 10,0 kHz | |||||
| Frequenz-Einstellungsauflösung *1 | 1 Hz bis 10 Hz | 0,1 Hz | ||||
| 11 Hz bis 100 Hz | 1 Hz | |||||
| 110 Hz bis 1000 Hz | 10 Hz | |||||
| 1,1 kHz bis 10,0 kHz | 0,1 kHz | |||||
| Frequenz-Einstellungsgenauigkeit | 1 Hz bis 5,0 kHz | ±(0,5 % der Einstellung) | ||||
| 5,1 Hz bis 10,0 kHz | ±(1,0 % der Einstellung) | |||||
| Arbeitszyklus- Einstellungsbereich, Schritt | 1 Hz bis 10 Hz | 5,0% bis 95,0 %, 0,1-% -Schritte | ||||
| 11 Hz bis 100 Hz | ||||||
| 110 Hz bis 1000 Hz | ||||||
| 1,1 kHz bis 10,0 kHz | 5 % bis 95 % *2, 1-%-Schritte | |||||
*1. (Referenz) Die tatsächlich im Gerät eingestellte Auflösung ist die Periodenauflösung ⊿T = 1 μs, wie in der nachstehenden Gleichung dargestellt. Wenn Sie z.B. 9300 Hz angeben, ist der im Gerät eingestellte Zeitraum n × ⊿T = 108 × 1 μs = 108 μs (wobei n eine im Gerät eingestellte Zahl ist). Umgerechnet in Frequenz wird daraus 1/108 μs = 9259 Hz. * 2. Die Mindestzeitspanne beträgt 20 μs. Der minimale Arbeitszyklus ist durch die Mindestzeitspanne begrenzt.
Schaltwert (Tiefe)
| Gerät *1 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Konstantstrom-Modus | 0,0000 A bis 20,2000 A | 0,000 A bis 40,400 A | 0,000 A bis 80,800 A | 0,000 A bis 242,40 A | 0,00 A bis 404,00 A | |
| Konstantwiderstand- Modus | H-Bereich | 505,00 mS bis 0,00 S | 1010,00 mS bis 0,00 S | 2020,00 mS bis 0,00 S | 6,06000 S bis 0,00000 S | 10,1000 S bis 0,0000 S |
| L-Bereich | 5,0500 mS bis 0,0000 S | 10,1000 mS bis 0,0000 S | 20,2000 mS bis 0,0000 S | 60,600 mS bis 0,000 S | 101,000 mS bis 0,000 S | |
*1. Der Schaltwert ist auf den eingestellten Strom oder den eingestellten Leitwert oder weniger begrenzt.
Slew-Rate
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| Betriebsmodus | CC | ||||
| Betriebsbereich | 0,001 A/µs bis 1 A/µs | 0,002 A/µs bis 2 A/µs | 0,004 A/µs bis 4 A/µs | 0,01 A/µs bis 12 A/µs | 0,02 A/µs bis 20 A/µs |
| Auflösung | 0,00002 A/μs | 0,00005 A/μs | 0,0001 A/μs | 0,0002 A/μs | 0,0005 A/μs |
| Einstellungsgenauigkeit *1 | ±(10 % der Einstellung +20 μs) | ||||
*1. Zeit für den Wechsel von 10 % auf 90 %, wenn der Strom von 0 % auf 100 % des Nennstroms geändert wird
Sinus-Funktion
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Betriebsmodus | CC | |||||
| Frequenz-Einstellbereich | 1 Hz bis 1000 Hz, 2000 Hz, 5000 Hz, 10000 Hz | |||||
| Auflösung der Frequenzeinstellung *1 | 1 Hz bis 10 Hz | 1 Hz | ||||
| 20 Hz bis 100 Hz | 10 Hz100 Hz | |||||
| 200 Hz bis 1000 Hz | ||||||
| 1000 Hz bis | 2 kHz, 5 kHz, 10 kHz | |||||
| Frequenz-Einstellungsgenauigkeit | 300 Hz bis 900 Hz | ±(1,0 % der Einstellung) | ||||
| Andere als die oben genannten Frequenzen | ±(0,5 % der Einstellung) | |||||
*1. (Referenz) Die tatsächlich im Gerät eingestellte Auflösung ist die Periodenauflösung ⊿T = 20 μs, wie in der nachstehenden Gleichung dargestellt. Wenn Sie z.B. 900 Hz angeben, ist der im Gerät eingestellte Zeitraum n × ⊿T = 56 × 20 μs = 1120 μs (wobei n eine im Gerät eingestellte Zahl ist). Umgerechnet in Frequenz wird daraus 1/1120 μs ≈ 893 Hz.
Sanftstart
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| Betriebsmodus | CC | ||||
| Zeit-Einstellungsbereich | 500 μs, 1 ms, 2 ms, 5 ms, 10 ms, 20 ms, 50 ms, 100 ms, oder aus | ||||
Alarmfunktion
Alarm 1
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| Überspannungserkennung | Schaltet die Last ab, wenn eine Spannung angelegt wird, die 110 % der Nennleistung oder höher ist. | ||||
| Erkennung einer umgekehrten Verbindung | Schaltet die Last ab, wenn ca. -1 % des Nennstroms durch die DC INPUT-Anschlüsse fließt. | ||||
| Überhitzungserkennung, Überstromerkennung der DC INPUT-Anschlüsse auf der Vorderseite | Schaltet die Last ab, wenn die Kühlkörpertemperatur 100 °C erreicht. Oder schaltet die Last ab, wenn ein Strom von 30 A oder mehr durch die DC INPUT-Anschlüsse auf der Vorderseite fließt. | ||||
| Alarmeingangs-Erkennung | Schaltet die Last ab, wenn eine Spannung zwischen 0 V und 1,5 V an den ALARMEINGANG (Pin 6) des EXT CONT-Anschlusses angelegt wird. | ||||
| Störungserkennung im Parallelbetrieb | Schaltet die Last ab, wenn einer der folgenden Fehler auftritt. – Beim Parallelbetrieb ist ein Fehler in der Kommunikation zwischen Master- und Slave-Einheit aufgetreten. – Die Stromversorgung einer Slave-Einheit wurde unterbrochen. – An der Master- oder Slave-Einheit wurde eine Überhitzung festgestellt. – Ein Überstrom durchlief die DC INPUT-Anschlüsse auf der Vorderseite. – Die PLZ-5WH-Serie oder PLZ-5W-Serie wurde als Slave angeschlossen. | ||||
Alarm 2
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Überstromschutz (OCP) | Einstellungsbereich | 0,000 A bis 22,000 A | 0,00 A bis 44,00 A | 0,00 A bis 88,00A | 0,00 A bis 264,00A | 0,00 A bis 440,00A |
| Auflösung | 0,001 A | 0,01 A | 0,01 A | 0,01 A | 0,1 A | |
| Schutzbetrieb | Entlasten oder Begrenzen wählen. | |||||
| Überspannungsschutz (OPP) | Einstellungsbereich | 0,0 W bis 1100,0 W | 0,0 W bis 2200,00 W | 0 W bis 4400 W | 0.000 W bis 13.200 kW | 0,000 W bis 22,000 kW |
| Auflösung | 0,1 W | 0,1 W | 1 W | 0,001 kW | 0,001 kW | |
| Schutzbetrieb | Entlasten oder Begrenzen wählen. | |||||
| Unterspannungsschutz (UVP) | Einstellungsbereich | 0,00 V bis 1000,00 V, oder aus. | ||||
| Auflösung | 0,02 V | |||||
| Schutzbetrieb | Entlasten oder Begrenzen wählen. | |||||
| Watchdog-Schutz (WDP) | Einstellungsbereich | 1 s bis 3600 s oder aus | ||||
| Schutzbetrieb | Entlasten | |||||
Sequenzfunktion
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| Betriebsmodus | CC, CR, CV, CP | ||||
| Maximale Anzahl von Programmen | 30 | ||||
| Maximale Anzahl von Schritten | 10000 | ||||
| Schrittausführungszeit | 0,000050 s bis 3600000 s (50 μs bis 1000 h) | ||||
| Zeitauflösung | 1 μs | ||||
Integrationsanzeige
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Anzeige verstrichene Zeit | Zeigt die Zeit zwischen dem Aufladen und dem Abladen an. | |||||
| Bereich | 0 s bis 3600000 s (1000 h 0 min 0 s) | |||||
| Anzeige Amperestundenzähler | Anzeige integrierter Strom | |||||
| Bereich | 0 Ah bis 70000 Ah | 0 Ah bis 140000 Ah | 0 Ah bis 280000 Ah | 0 Ah bis 800000 Ah | 0 Ah bis 1400000 Ah | |
| Anzeige des Wattstundenzählers | Anzeige integrierte Leistung | |||||
| Bereich | 0 Wh bis 40000000 Wh | 0 Wh bis 80000000 Wh | 0 Wh bis 160000000 Wh | 0 Wh bis 500000000 Wh | 0 Wh bis 800000000 Wh | |
Abschalt-Funktion
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Verstrichene Zeit | Die Last schaltet sich ab, wenn der Wert für die verstrichene Zeit den festgelegten Wert erreicht. | |||||
| Bereich | 0 s bis 3600000 s (1000 h 0 min 0 s) | |||||
| Auflösung | 1 s | |||||
| Integrierter Strom | Die Last schaltet sich ab, wenn der Wert des Amperestundenzählers den festgelegten Wert erreicht. | |||||
| Bereich | 0 Ah bis 70000 Ah | 0 Ah bis 140000 Ah | 0 Ah bis 280000 Ah | 0 Ah bis 800000 Ah | 0 Ah bis 1400000 Ah | |
| Auflösung | 0,001 mAh (0,000 mAh bis 1000,000 mAh) 0,001 Ah (1,001 Ah bis 1000,000 Ah) 0,001 kAh (1,001 kAh bis 1 000,000 kAh) 0,001 mAh (1,001 mAh bis 1,400 mAh) | |||||
| Integrierte Leistung | Die Last schaltet sich ab, wenn der Wert des Wattstundenzählers den festgelegten Wert erreicht. | |||||
| Bereich | 0 Wh bis 40000000 Wh | 0 Wh bis 80000000 Wh | 0 Wh bis 160000000 Wh | 0 Wh bis 500000000 Wh | 0 Wh bis 800000000 Wh | |
| Auflösung | 0,001 Wh (0,000 Wh bis 1000,000 Wh) 0,001 kWh (1,001 kWh bis 1000,000 kWh) 0,001 MWh (1,001 MWh bis 800,000 MWh) | |||||
| Spannungsabfall | Die Last schaltet sich ab, wenn der Voltmeterwert kleiner oder gleich dem angegebenen Wert ist. | |||||
| Bereich | 0,00 V bis 1000,00 V | |||||
| Auflösung | 0,02V | |||||
Weitere Funktionen
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Fernabfrage | Eingangsspannung-Nennwert *1 | 1000 V *2 | ||||
| Isolationsspannung | ± 1000 V | |||||
| Anzahl der Einheiten im Parallelbetrieb | 5 Einheiten | |||||
| Gegenseitig synchronisierter Betrieb *3 | Synchronisiert Be-/Entlastung. Synchronisierung der Sequenzausführung und Sequenz-Wiederaufnahme. Synchronisierung des Aufzeichnungszeitpunkts von Messwerten. | |||||
* 1. Es gibt Einschränkungen, die von der tatsächlichen Leistung abhängen, die die Last verbraucht. * 2. Gesamtpotenzialdifferenz zwischen den DC INPUT-Anschlüssen und den SENSING-Anschlüssen. * 3. Die Anschlüsse für den gegenseitigen synchronisierten Betrieb werden von den DC INPUT-Anschlüssen isoliert und arbeiten mit dem Gehäusepotential.
EXT CONT-Anschluss
| Gerät *1 *1 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Steuereingang Be-/Entlastung | Logikpegel schaltbar. Von einem 10 kΩ-Widerstand bis zu 5 V hochgezogen. Die Grenzwerte sind HOCH: 3,5 V bis 5 V, NIEDRIG: 0 V bis 1,5 V. | |||||
| Alarmeingang | Bei einer Spannung zwischen 0 V und 1,5 V wird ein Alarm ausgelöst. Mit einem 10 kΩ-Widerstand bis zu 5 V hochgezogen. Die Grenzwerte sind HOCH: 3,5 V bis 5 V, NIEDRIG: 0 V bis 1,5 V. | |||||
| Eingabe für Alarmlöschung | Nachdem ein Alarm aufgetreten ist, beseitigen Sie die Ursache des Alarms und ändern Sie den Eingang auf Pin 5 des EXT CONT-Anschlusses von einem Signal mit niedrigem Pegel auf einem Signal hohem Pegel. Der Alarm wird mit der steigenden Flanke des Signals gelöscht. Von einem 10 kΩ-Widerstand bis zu 5 V hochgezogen. Die Grenzwerte sind HOCH: 3,5 V bis 5,0 V, NIEDRIG: 0 V bis 1,5 V. | |||||
| Auslöser-Eingabe | Der pausierte Sequenzbetrieb wird fortgesetzt, wenn eine Spannung zwischen 0 V und 0,66 V vorliegt. Von einem 10 kΩ-Widerstand bis zu 5 V hochgezogen Die Grenzwerte sind HOCH: 2,31 V bis 3,3 V, NIEDRIG: 0 V bis 0,66 V. | |||||
| Externer Spannungssteuereingang (Modus CC, CR, CP) | Steuert die Lasteinstellung des CC-, CR-, CP-Modus über einen externen Spannungseingang. Eingangsimpedanz: Ca. 10 kΩ. Konstantstrom: Die Einstellung kann im Bereich von 0 % bis 100 % des Nennstroms über einen externen Spannungseingang von 0 V bis 10 V gesteuert werden. Konstantwiderstand: Die Einstellung kann im Bereich von 0 % bis 100 % der Leitwerteinstellung über einen externen Spannungseingang von 0 V bis 10 V gesteuert werden. Konstantleistung: Die Einstellung kann im Bereich von 0 % bis 100 % der Nennleistung über einen externen Spannungseingang von 0 V bis 10 V gesteuert werden. | |||||
| Einstellungsgenauigkeit | ±(1 % der Nennleistung) (TYP-Wert im Konstantstrom-Modus) | |||||
| Externer Spannungssteuereingang (Konstantspannungs- Modus) | Die Lasteinstellung des Konstantspannungs-Modus kann über einen externen Spannungseingang gesteuert werden. Die Nennspannung kann im Bereich von 0 % bis 100 % mit 0 V bis 10 V geregelt werden. Eingangsimpedanz: Ca. 10 kΩ. | |||||
| Einstellungsgenauigkeit | ±(1 % der Nennleistung) (TYP) | |||||
| Externer Spannungssteuereingang (Konstantspannungs- Modus) | Steuert die Lasteinstellung des Konstantstrom-Modus durch Hinzufügen von Strom durch den externen Spannungseingang. Fügt Strom im Bereich von -100 % bis 100 % des Nennstroms für -10 V bis 10 V hinzu. Eingangsimpedanz: Ca. 10 kΩ. | |||||
| Einstellungsgenauigkeit | ±(1 % der Nennleistung) (TYP) | |||||
| Ausgabe des Belastungsstatus (Load-on) | An, wenn Belastung eingeschaltet ist. Open-Collector-Ausgang von einem Optokoppler. *2 *2 *2 | |||||
| Ausgang ALARM 1 | AN, wenn die Überspannungserkennung, Umkehranschlusserkennung, Überhitzungserkennung, Überstromerkennung am DC-EINGANG der Vorderseite, Alarmeingangs-Erkennung oder Störungserkennung im Parallelbetrieb aktiviert ist. Open-Collector-Ausgang von einem Optokoppler. *2 *2 *2 | |||||
| Ausgang ALARM 2 | Wird eingeschaltet, wenn OCP, OPP, UVP oder WDP aktiviert ist. Open-Collector-Ausgang von einem Optokoppler. *2 *2 | |||||
| DIGITAL 0-Ausgang | Kann über Sequenzen gesteuert werden. Ausgangsimpedanz: Ca. 330 Ω.Die Grenzwerte sind HOCH: 2,5 V bis 3,3 V, NIEDRIG: 0 V bis 0,4 V. | |||||
| DIGITAL 1 Ausgang | ||||||
| DIGITAL 2-Eingang/Ausgang | Ein-/Ausgang schaltbar. Ausgang: Sequenzauslöser-Ausgabe. Die Ausgangsimpedanz ist 330 Ω. Die Schwellenwerte sind HOCH: 2,5 V bis 3,3 V, NIEDRIG: 0 V bis 0,4 V. Eingang: Auslöse-Eingangssignal für die Sequenz und die Messfunktionen. Die Grenzwerte sind HOCH: 2,31 V bis 3,3 V, NIEDRIG: 0 V bis 0,66 V | |||||
| Strommonitor-Ausgang | Gibt 0 V bis 10 V für 0 % bis 100 % des Nennstroms aus. Ausgangsimpedanz: 1 kΩ (TYP). | |||||
| Genauigkeit | ±(1 % der Nennleistung) (TYP) | |||||
* 1. 1000 V verstärkte Isolierung zwischen jedem Anschluss und dem DC INPUT-Anschluss * 2. Die maximale Spannung, die am Optokoppler angelegt werden kann, beträgt 30 V. Der Maximalstrom beträgt 4 mA.
BNC-Anschluss
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Auslöser-Ausgang | Übermittelt 10 μs Impulse während der Schrittausführung, wenn die Auslöser-Ausgang in einer Sequenz gesetzt ist. Sendet 10 μs Impulse während des Impuls- und Sinusbetriebs. Ausgangsimpedanz: 200 Ω, Ausgangsspannung HOCH: 4,2 V bis 5,0 V, NIEDRIG: 0 V bis 0,4 V. | |||||
| Strommonitor-Ausgang | Ausgangsspannung | Gibt 0 V bis 10 V für 0 % bis 100 % des Nennstroms aus. | ||||
| Ausgangsimpedanz | 50 Ω (TYP) | |||||
| Genauigkeit | ±(1 % der Nennleistung) | |||||
| Ausgang des Spannungsmonitors | Ausgangsspannung | Gibt die gemessene Spannung mit 1/100 Vergrößerung von 0 V bis 10 V aus. | ||||
| Ausgangsimpedanz | 50 Ω (TYP) | |||||
| Genauigkeit | ±(1 % der Nennleistung) | |||||
| Isolationsspannung | ± 30 V | |||||
Kommunikationsfunktion
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| RS232C | Hardware | 9-poliger D-SUB-Stecker. Baudrate: 9600, 19200, 38400, 115200 Bit/s. Datenlänge: 8 Bit, Stoppbits: 1 Bit, Paritätsbit: Keine, Stromflusskontrolle: Nein, CTS/RTS | ||||
| Nachrichten-Abschluss | LF beim Empfang, LF beim Senden. | |||||
| USB (Gerät) | Hardware | Standard-Steckdose Typ B. Entspricht der USB 2.0-Spezifikation. Datenrate: 480 MBit/s (Hochgeschwindigkeit). | ||||
| Nachrichten-Abschluss | LF oder EOM beim Empfang, LF + EOM beim Senden. | |||||
| Geräteklasse | Entspricht den Spezifikationen der Geräteklasse USBTMC-USB488. | |||||
| USB (Host) | Hardware | Standardbuchse Typ-A. Entspricht der USB 2.0-Spezifikation. Datenrate: 480 MBit/s (Hochgeschwindigkeit). | ||||
| LAN | Hardware | IEEE 802.3 100Base-TX/10Base-T Ethernet IPv4, RJ-45-Anschluss. | ||||
| Entsprechende Normen | LXI 1.4 Kernspezifikation 2011 | |||||
| Kommunikationsprotokoll | VXI-11, HiSLIP, SCPI-RAW, SCPI-Telnet | |||||
| Nachrichten-Abschluss | VXI-11, HiSLIP: LF oder END beim Empfang, LF + END beim Senden. SCPI-RAW: LF beim Empfang, LF beim Senden. | |||||
Allgemeine technische Daten
| Gerät | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| Eingangsspannungsbereich | 100 Volt Wechselstrom bis 240 Volt Wechselstrom (90 Volt Wechselstrom bis 250 Volt Wechselstrom) Einphasig | |||||
| Eingangsfrequenzbereich | 47 Hz bis 63 Hz | |||||
| Leistungsverbrauch | 70 VAmax | 90 VAmax | 150 VAmax | 360 VAmax | 590 VAmax | |
| Einschaltstrom (Höchstwert) | 100 Volt Wechselstrom | 30 Amax | 30 Amax | 30 Amax | 40 Amax | 40 Amax |
| 230 Volt Wechselstrom | 80 Amax | 80 Amax | 80 Amax | 160 Amax | 160 Amax | |
| Ableitstrom*1 | 0,5 mA oder kleiner | 0,6 mA oder kleiner | 0,8 mA oder kleiner | 1,6 mA oder kleiner | 2,4 mA oder kleiner | |
| Umgebungsbedingungen | Betriebstemperaturbereich | 0 °C bis 40 °C | ||||
| Luftfeuchtigkeit bei Betrieb | 20 % r.F. bis 85 % r.F. (keine Kondensation) | |||||
| Lagertemperaturbereich | -25 °C bis 60 °C | |||||
| Luftfeuchtigkeit für Lagerung | 90 % r.F. oder kleiner (keine Kondensation) | |||||
| Aufstellungsort | Gebrauch in Innenräumen, Höhenlage bis zu 2000 m, Überspannungskategorie II | |||||
| Isolationswiderstand | Zwischen Primärund Gehäuse-, Eingangs-, Monitoranschlüssen | 1000 V Gleichstrom, 30 MΩ oder mehr (70 % r.F. oder kleiner) | ||||
| Zwischen Eingangsanschlüssen und Gehäuse, Monitoranschluss | 1000 V Gleichstrom, 3 MΩ oder mehr (70 % r.F. oder kleiner) | |||||
| Spannungsfestigkeit | Zwischen Primärund Gehäuse-, Eingangs-, Monitoranschlüssen | Keine Abweichungen bei 1500 Volt Wechselstrom für 2 s | ||||
| Zwischen Eingangsanschlüssen und Gehäuse, Monitoranschluss | Keine Abweichungen bei 1500 Volt Wechselstrom für 2 s | |||||
| Gewicht | Ca. 13 kg (28,66 lb) | Ca. 16 kg (35,3 lbs) | Ca. 20 kg (44,1 lbs) | Ca. 64 kg (141,1 lbs) | Ca. 93 kg (205 lbs) | |
| Zubehör | [Common to all models] [Gemeinsam für alle Modelle] Netzkabel (1 Stk., Länge: 2,5 m), Sicherheits-Terminal-Adapter TL41 (1 Satz rot, 1 Satz schwarz), Anschlussset für externe Steuerung (1 Satz), Sicherheitsinformationen (1 Exemplar), Installationsanleitung (1 Exemplar), Kurzreferenz (Japanisch 1 Blatt, Englisch 1 Blatt), CD-ROM (1 CD) [PLZ1005WH2, PLZ2005WH2, PLZ4005WH2] Abdeckung von DC INPUT-Anschluss auf der Rückseite (1 Satz), Schraubensatz für DC INPUT-Anschluss auf der Rückseite (2 Sätze), Schrauben für die Abdeckung von DC INPUT-Anschluss auf der Rückseite (2 Stk.), Abdeckung DC INPUT-Anschluss auf der Vorderseite (1 Stk.), Schrauben für DC INPUT-Anschluss auf der Vorderseite (2 Stk.), Warnschild für schwere Gegenstände (1 Stk.) Nur PLZ4005WH2 [PLZ12005WH2, PLZ20005WH2] Abdeckung von DC INPUT-Anschluss auf der Rückseite (1 Satz), Schraubensatz für DC INPUT-Anschluss auf der Rückseite (2 Sätze), Schrauben für die Abdeckung von DC INPUT-Anschluss auf der Rückseite (2 Stk.), Warnschild für schwere Objekte (1 Stk.), Parallelbetrieb-Signalkabelsatz [PC02-PLZ-5W] [PC02-PLZ-5W] | |||||
| Elektromagnetische Kompatibilität (EMV) *2 *3 | Erfüllt die Anforderungen der folgenden Richtlinie und Normen. EMV-Richtlinie 2014/30/EU EN 61326-1 (Klasse A *4), EN 55011 (Klasse A *4, Gruppe 1 *5), EN 61000-3-2, EN 61000-3-3 Anwendbar unter den folgenden Bedingungen Die maximale Länge aller an das Produkt angeschlossenen Kabel und Leitungen muss unter 3 m sein. | |||||
| Sicherheit *2 | Erfüllt die Anforderungen der folgenden Richtlinie und Normen. EMV-Richtlinie 2014/35/EU *3 EN 61010-1 (Klasse I *6, Verschmutzungsgrad 2 *7) | |||||
* 1. Ableitstrom zwischen dem positiven und negativen Anschlüssen des DC INPUT auf der Rückseite. Bei 1000 V Gleichstrom. * 2. Betrifft nicht speziell bestellte oder modifizierte Produkte. * 3. Beschränkt auf Modelle, die ein CE/UKCA-Zeichen auf ihren Panels haben. * 4 Es ist ein Instrument der Klasse A. Dieses Produkt ist für den Einsatz in einer industriellen Umgebung vorgesehen. Dieses Produkt kann beim Einsatz in Wohngebieten Störungen verursachen. Solch eine Anwendung ist zu vermeiden, es sei denn, der Benutzer trifft besondere Maßnahmen zur Verringerung elektromagnetischer Emissionen, um Störungen des Empfangs von Radio- und Fernsehsendungen zu verhindern. * 5. Es ist ein Instrument der Gruppe 1. Dieses Produkt erzeugt und/oder verwendet nicht absichtlich Hochfrequenzenergie in Form von elektromagnetischer Strahlung, induktiver und/oder kapazitiver Kopplung für die Materialbearbeitung oder für Inspektions-/Analysezwecken. * 6. Es ist ein Instrument der Klasse I. Erden Sie unbedingt den Schutzleiteranschluss dieses Produkts. Die Sicherheit des Produkts kann nur dann gewährleistet werden, wenn das Produkt ordnungsgemäß geerdet ist. * 7. Verschmutzungen mit Fremdstoffen (fest, flüssig oder gasförmig) können eine Verringerung der dielektrischen Festigkeit oder des Oberflächenwiderstandes bewirken. Beim Verschmutzungsgrad 2 handelt es sich um eine nicht leitfähige Verschmutzung, wobei gelegentlich eine zeitweilige Leitfähigkeit durch Kondensation auftreten kann.
Optionen

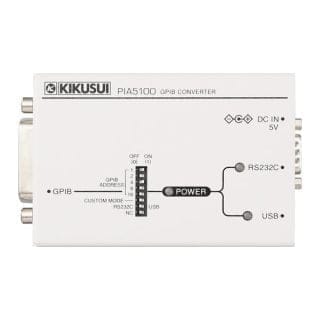

GPIB-Wandler

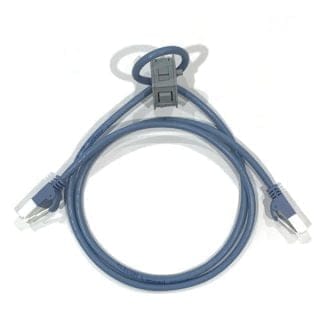

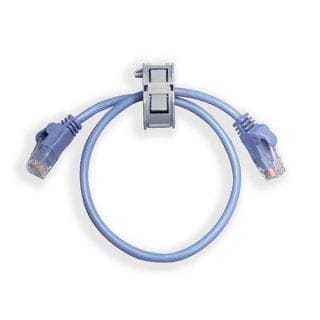

Parallelbetrieb-Signalkabelsatz
Hochspannungs-Lastkabel
Software zur Erstellung und Steuerung von Sequenzen
Gestell-Montagehalterung
Für PLZ20005WH2
