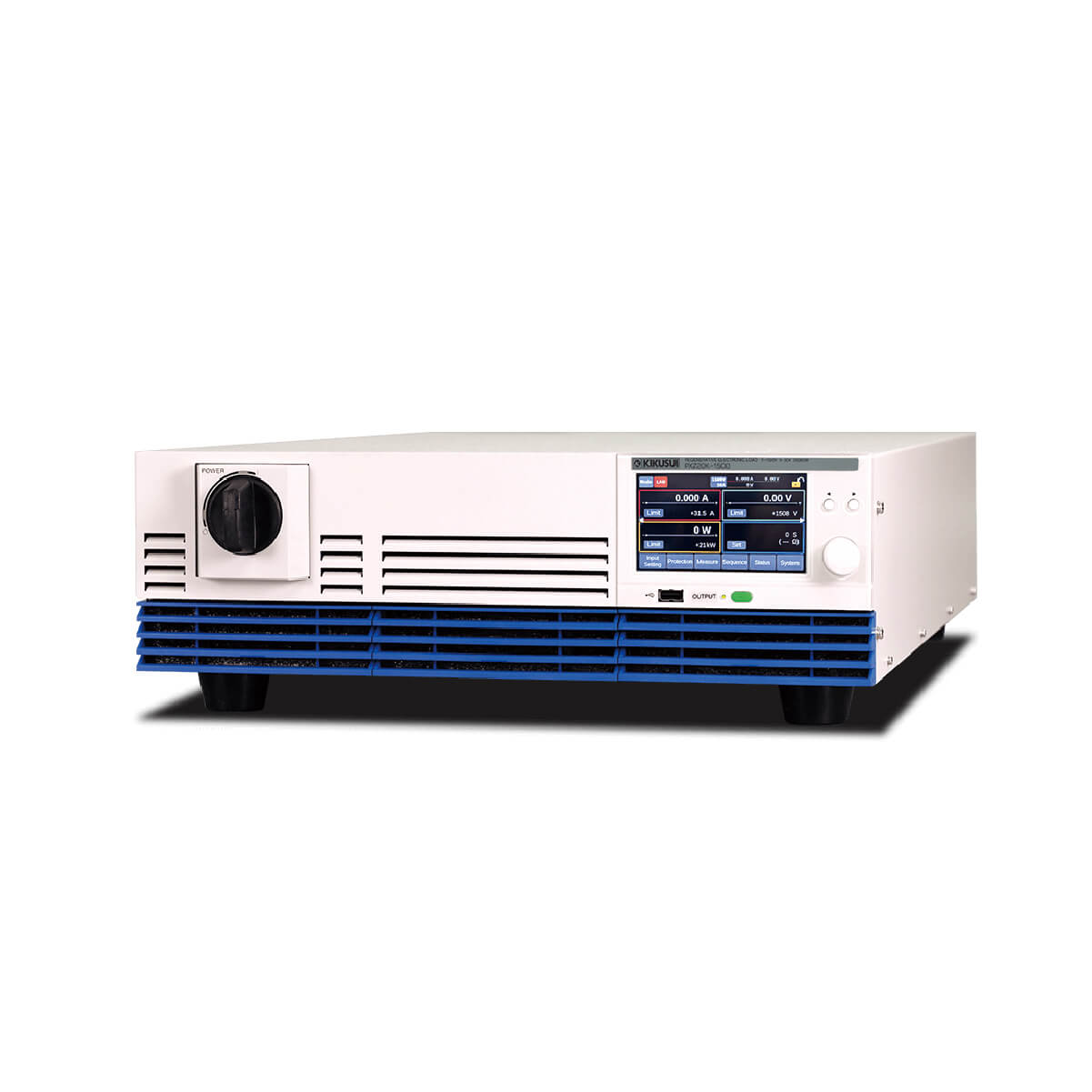

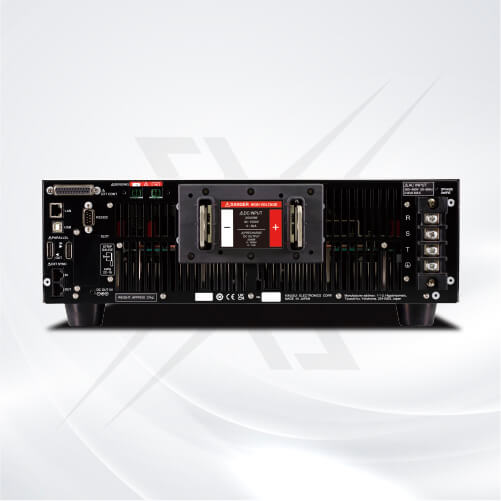

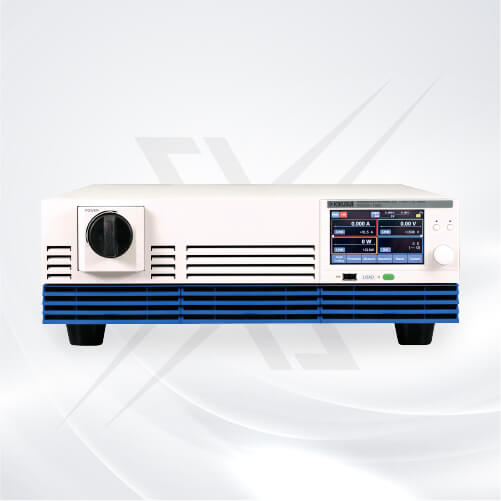

Regenerative elektronische Last mit hoher Kapazität
PXZ Serie – 20 kW-Modell
PXZ-20kW
3,000,000円
- 3U-Größe mit einer Nennleistung von 20 kW
- Maximale Betriebsspannung 1500 V
- Betriebsarten: CC, CR, CV, CP.
- Bis zu 25 Einheiten (500 kW) können parallel betrieben werden.
*Wenden Sie sich bitte an uns, wenn Sie mehr als 10 Einheiten parallel betreiben möchten. - Mit einer Touchscreen-Anzeige ausgestattet
- Vorladefunktion
- I-V-Charakteristikfunktion
- Sequenzfunktion
- Standardmäßig mit LAN-, USB- und RS232C-Schnittstellen ausgestattet.
- Regenerative Effizienz von 90% oder mehr (Regeneration vor Ort)
| Bild | Artikel/Modell | Output Power [W] | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
 | PXZ20K-500 | 20kW | 10 - 500 | 120 | 3,000,000円 （税込：3,300,000円） | |
| PXZ20K-1000 | 20kW | 20 to 1000 | 60 | 3,000,000円 （税込：3,300,000円） | |
| PXZ20K-1500 | 20kW | 30 - 1500 | 30 | 3,000,000円 （税込：3,300,000円） |
Aufstellung
| Bild | Artikel/Modell | Output Power [W] | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
| PXZ20K-500 | 20kW | 10 – 500 | 120 | 3,000,000円 （税込：3,300,000円） | |
| PXZ20K-1000 | 20kW | 20 to 1000 | 60 | 3,000,000円 （税込：3,300,000円） | |
| PXZ20K-1500 | 20kW | 30 – 1500 | 30 | 3,000,000円 （税込：3,300,000円） |
Technische Daten
Leistung
Open in a new windowZOOM
| Element | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|
| Nennleistung | 20000W | ||
| Nennspannung (DC) *1 | 10 V bis 500 V | 20V bis 1000V | 30 V bis 1500 V |
| Nennstrom*1 | 120A | 60A | 30A |
*1 Die maximale Eingangsstromstärke und die maximale Eingangsspannung sind durch die maximale Eingangsleistung begrenzt.
Modus Konstantstrom (CC)
Open in a new windowZOOM
| Element | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|
| Maximal einstellbarer Strom *1 | +126 A | +63A | +31,5 A |
| Einstellungsgenauigkeit *2 | ± (0,75 % des Nennwerts) | ||
| Einstellungsauflösung | 0,01 A | 0,005A | 0,002 A |
| Leistungsschwankung *3 | ±240 mA | ±120mA | ±60 mA |
| Laständerung *4 | ±240 mA | ±120mA | ±60 mA |
| Anstiegszeit (TYP) *5 | 1 ms | ||
| Abfallzeit (TYP) *6 | 1 ms | ||
| Reaktionsschaltung | SCHNELL, LANGSAM | ||
| Slew-Rate-Schaltung (TYP) *1 | 120 A/ms oder mehr *7 | 60A/ms oder mehr *7 | 30A/ms oder mehr *7 |
| 60 A/ms | 30 A/ms | 15 A/ms | |
| 30 A/ms | 15,0A/ms | 7,5 A/ms | |
| 3 A/ms | 1,50A/ms | 0,75 A/ms | |
| 0,3 A/ms | 0,150A/ms | 0,075 A/ms | |
*1. Im Parallelbetrieb ist dies der mit der Anzahl der Einheiten in der Konfiguration multiplizierte Wert. *2. Gilt für einen Bereich von 1 % bis 100 % des Nennstroms. *3. 180 Volt Wechselstrom bis 252 Volt Wechselstrom bei 200-Volt-Wechselstrom-Eingang, 342 Volt Wechselstrom bis 504 Volt Wechselstrom bei 400-Volt-Wechselstrom-Eingang. Bei konstanter Last. *4. Dies ist der Betrag der Änderung, wenn die Spannung von der Nennspannung und Nennleistung auf 1/10 der Nennspannung geändert wird. *5. Wenn für die Reaktion im Konstantstrom-Modus FAST eingestellt ist. Die Zeit, die der Eingangsstrom im Konstantstrom-Modus benötigt, um von 10 % auf 90 % des Nennstroms zu wechseln, wenn der Eingangsstromwert von 0 % auf 100 % des Nennstroms geändert wird. Wenn die Slew-Rate auf MAX festgelegt ist. *6. Wenn für die Reaktion im Konstantstrom-Modus FAST eingestellt ist. Die Zeit, die der Eingangsstrom im Konstantstrom-Modus benötigt, um von 90 % auf 10 % des Nennstroms zu wechseln, wenn der Eingangsstromwert von 100 % auf 0 % des Nennstroms geändert wird. Wenn die Slew-Rate auf MAX festgelegt ist. *7. MAX wird auf der Anzeige angezeigt.
Konstanter Widerstand (CR) Modus
Open in a new windowZOOM
| Element | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|
| Nennleitwert | 2400,0 mS | 600,000mS | 200,000 mS |
| Einstellungsbereich | 0 mS bis 2520,0 mS | 0mS bis 630,000mS | 0 ms bis 210,000 mS |
| Einstellungsgenauigkeit *1 | ±(0,5 % des Sollwerts + 0,5 % des Nennwerts) | ||
| Einstellungsauflösung | 0,20 mS | 0,05mS | 0,02 mS |
| Reaktionsschaltung | SCHNELL, LANGSAM | ||
*1 Umgerechneter Wert beim Eingangsstrom.
Modus für konstante Spannung (CV)
Open in a new windowZOOM
| Gerät | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|
| Maximal einstellbare Spannung | 525 V | 1050V | 1575 V |
| Einstellungsgenauigkeit | ±(0,2 % des Sollwerts + 0,1 % des Nennwerts) | ||
| Einstellungsauflösung | 0,05 V | 0,1 V | 0,1 V |
| Fernabfrage Maximale Kompensationsspannung (reziprok) (TYP) | 10 % des Nennwerts | ||
| Reaktionsschaltung | SCHNELL, LANGSAM | ||
| Flankensteilheit (TYP) | 125V/ms oder mehr*1 | 250V/ms oder mehr*1 | 375 V/ms oder mehr*1 |
| 125 V/ms | 250 V/ms | 375 V/ms | |
| 12,5 V/ms | 25V/ms | 37,5 V/ms | |
| 1,25 V/ms | 2,5 V/ms | 3,75 V/ms | |
| 0,125 V/ms | 0,25 V/ms | 0,375 V/ms | |
*1 MAX wird auf der Anzeige angezeigt.
Modus Konstante Leistung (CP)
Open in a new windowZOOM
| Gerät | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 |
|---|---|---|---|
| Maximal einstellbare Leistung*1 | 21000 W | ||
| Einstellungsgenauigkeit *2 | ±(0,5 % der Nennleistung + 0,5 % des Nennstroms × Vin) | ||
| Einstellungsauflösung | 2 W | ||
*1 Im Parallelbetrieb ist dies der mit der Anzahl der Einheiten in der Konfiguration multiplizierte Wert. *2 Im Bereich von 5 % bis 100 % der Nennleistung garantiert. Die Bewertung gibt den Nennstromwert an.
200 V dreiphasiger, dreiadriger Eingang
Open in a new windowZOOM
Technische Daten für Modelle mit einer Eingangsspannung von 200 Volt Wechselstrom.
| Element | gemeinsam für alle Modelle |
|---|---|
| Nominale AC-Eingangsleistung | 200 Volt Wechselstrom bis 240 Volt Wechselstrom, 50 Hz bis 60 Hz |
| AC-Eingangsspannungsbereich | 180 Volt Wechselstrom bis 252 Volt Wechselstrom |
| AC-Eingangsfrequenzbereich | 47 Hz bis 63 Hz |
| AC-Eingangsstrom (MAX) *1 | 80 A (bei einer Eingangsspannung von 180 V) |
| AC-Eingangsleistung (MAX)*1 | 22 kVA |
| Einschaltstrom (TYP) *2 | 90 A |
| Leistungsfaktor (TYP) *1 | 0.96 |
| Eingangshaltezeit | 10 ms oder mehr |
*1 Bei der Nenneingangsleistung für den Nenneingangsstrom. *2 Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet wird. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator)
400 V dreiphasiger, dreiadriger Eingang
Open in a new windowZOOM
Technische Daten für Modelle mit einer Eingangsspannung von 400 Volt Wechselstrom.
| Element | gemeinsam für alle Modelle |
|---|---|
| Nominale AC-Eingangsleistung | 380 Volt Wechselstrom bis 480 Volt Wechselstrom, 50 Hz bis 60 Hz |
| AC-Eingangsspannungsbereich | 342 Volt Wechselstrom bis 504 Volt Wechselstrom |
| AC-Eingangsfrequenzbereich | 47 Hz bis 63 Hz |
| AC-Eingangsstrom (MAX)*1 | 40 A (bei einer Eingangsspannung von 342 V) |
| AC-Eingangsleistung (MAX)*1 | 22 kVA |
| Einschaltstrom (TYP)*2 | 70 A |
| Leistungsfaktor (TYP)*1 | 0.96 |
| Eingangshaltezeit | 10 ms oder mehr |
*1 Bei der Nenneingangsleistung für den Nenneingangsstrom. *2 Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet wird. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator)
Anzeige
Open in a new windowZOOM
| Element | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 | |
|---|---|---|---|---|
| Voltmeter | Maximale Anzeige | ±600,00 V | ±1200,00V | ±1800,00 V |
| Anzeigegenauigkeit | ± (0,1 % des Messwerts + 0,2 % des Nennwerts) | |||
| Amperemeter | Maximale Anzeige | ±168,000 A | ±84,000A | ±42,000 A |
| Anzeigegenauigkeit | ± (0,75 % des Nennwerts) | |||
| Wattmeter | Maximale Anzeige *1 | ±24,000 kW | ||
| Anzeigegenauigkeit | Anzeige des integrierten Werts des Voltmeters und des Amperemeters | |||
| Betrieb anzeige | Last EIN/AUS | Die LOAD-LED an der Vorderseite leuchtet grün | ||
| Betriebsmodus | Oben links auf der Anzeige werden die folgenden Angaben angezeigt CV: CV-Symbol CC: CC-Symbol CR: CR-Symbol CP: CP-Symbol | |||
| Fernbedienung (LAN) | Oben links auf der Anzeige werden die folgenden Angaben angezeigt | |||
| Alarm | Anzeige der Details der aktivierten Schutzfunktion am Display | |||
| SCPI-Fehler | Anzeige des aktuell auftretenden Fehlers am Display | |||
| POWER aus | Anzeige einer Restladungswarnung und einer Aufforderung zum Ausschalten des Displays, dann Neustart | |||
| Tastensperre | Anzeige des Status der Tastensperre im oberen rechten Teil des Displays | |||
| Erfassung | Wenn die Erfassung aktiviert ist, wird das Erfassungssymbol oben rechts am Display angezeigt | |||
| Im Parallelbetrieb | Anzeige des Slave-Status an der Slave-Einheit | |||
| Externe Steuerung | Wenn der Digitaleingang/-ausgang aktiviert ist, wird das EXT-Symbol oben rechts am Display angezeigt | |||
*1 Die Einheit ist W, wenn sie weniger als 10 kW beträgt.
Alarm Schutzfunktion LOW
Open in a new windowZOOM
Ein Alarm, für dessen Löschung kein Neustart erforderlich ist.
| Element | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 | |
|---|---|---|---|---|
| OVP (Überspannungsschutz) | Schutzbetrieb | Last aus, zeigt „OVP“ auf der Anzeige an. SLV OVP wird auf der Slave-Einheit angezeigt. | ||
| Einstellungsbereich | 50 V bis 550 V | 100V bis 1100V | 150 V bis 1650 V | |
| Einstellungsgenauigkeit | ±(0,1 % des Sollwerts + 0,2 % des Nennwerts) | |||
| Einstellungsauflösung | 0,05 V | 0,1 V | 0,1 V | |
| OCP (Überstromschutz) | Schutzbetrieb | Last aus, zeigt „OCP“ auf der Anzeige an. SLV OCP wird auf der Slave-Einheit angezeigt. | ||
| Einstellungsbereich | 12 A bis 132 A | 6A bis 66A | 3 A bis 33 A | |
| Einstellungsgenauigkeit | ± (0,75 % des Nennwerts) | |||
| Einstellungsauflösung | 0,01 A | 0,005A | 0,002 A | |
| OPP (Überleistungsschutz) | Schutzbetrieb | Last aus, zeigt „OPP“ auf der Anzeige an. SLV OPP wird auf der Slave-Einheit angezeigt. | ||
| Einstellungsbereich | 2 kW bis 24 kW | |||
| Einstellungsgenauigkeit | ±(1,0 % der Nennleistung + 1,0 % des Nennstroms × Vin) | |||
| Einstellungsauflösung | 2 W | |||
| UVP (Unterspannungsschutz) | Schutzbetrieb | Last aus, zeigt „UVP“ auf der Anzeige an. SLV UVP wird auf der Slave-Einheit angezeigt. | ||
| Einstellungsbereich | 0 V bis 500 V | 0 V bis 1000V | 0 V bis 1500 V | |
| Auswählbar | Aktivieren/Deaktivieren | |||
| Einstellungsgenauigkeit | ±(0,1 % des Sollwerts + 0,2 % des Nennwerts) | |||
| Einstellungsauflösung | 0,05 V | 0,1 V | 0,1 V | |
| Watchdog Alarm (Schutz vor Kommunikationsfehlern) | Schutzbetrieb | Last aus, zeigt „WDOG“ auf der Anzeige an. | ||
| Einstellungsbereich | 1 s bis 3600 s | |||
| Auswählbar | Aktivieren/Deaktivieren | |||
| External Alarm LOW Level (Alarmerkennung am externen Eingang) | Schutzbetrieb | Last aus, zeigt „EXT LOW“ auf der Anzeige an. | ||
Alarm Schutzfunktion HIGH
Open in a new windowZOOM
Ein Alarm, für dessen Löschung ein Neustart erforderlich ist.
| Element | gemeinsam für alle Modelle | |
|---|---|---|
| Reverse Alarm (Schutz durch Erkennung einer umgekehrten Verbindung) | Schutzbetrieb | Last aus, zeigt “REVE” auf der Anzeige an |
| OHP (Überhitzungsschutz) | Schutzbetrieb | Last aus, zeigt „OHP“ auf der Anzeige an. SLV OHP wird auf der Slave-Einheit angezeigt. |
| Line OVP (Netzüberspannungsschutz) | Schutzbetrieb | Last aus, zeigt “LOVP“ auf der Anzeige an. SLV LOVP wird auf der Slave-Einheit angezeigt. |
| Einstellungsbereich | Modell mit Nennwert der Eingangsspannung 200 Volt Wechselstrom: 200 V bis 258 V Modell mit Nennwert der Eingangsspannung 400 Volt Wechselstrom: 380 V bis 516 V | |
| Line UVP (Netzunterspannungsschutz) | Schutzbetrieb | Last aus, zeigt “LUVP“ auf der Anzeige an. SLV LUVP wird auf der Slave-Einheit angezeigt. |
| Einstellungsbereich | Modell mit Nennwert der Eingangsspannung 200 Volt Wechselstrom: 175 V oder weniger. Modell mit Nennwert der Eingangsspannung 400 Volt Wechselstrom: 333 V oder weniger. | |
| Line Frequency Error (Schutz vor ungewöhnlicher Netzfrequenz) | Schutzbetrieb | Last aus, zeigt “FREQ“ auf der Anzeige an. SLV FREQ wird auf der Slave-Einheit angezeigt. |
| Erkennungswert | 42 Hz/68 Hz | |
| External Alarm HIGH Level (Alarmerkennung am externen Eingang) | Schutzbetrieb | Last aus, zeigt “EXT HIGH” auf der Anzeige an. |
| SENS Alarm (Erkennung einer fehlerhaften Sensing-Verbindung) | Schutzbetrieb | Last aus, zeigt “SENS” auf der Anzeige an. |
| Einstellungsbereich | Aktivieren/Deaktivieren | |
| Parallel Communication Error (Erkennung eines Kommunikationsfehlers im Parallelbetrieb) | Schutzbetrieb | Last aus, zeigt “PARA COM” auf der Anzeige an. |
| Para Other Slave Alarm (Fehler beim Parallelbetrieb des Slaves aufgetreten) | Schutzbetrieb | Last aus, zeigt “SLV OTHR” auf der Anzeige an. |
| Incorrect Slave Alarm (kein entsprechendes Gerät angeschlossen) | Schutzbetrieb | Last aus, zeigt “SLV INC” auf der Anzeige an. |
| Too many connections (Zu viele Parallelverbindungen) | Schutzbetrieb | Last aus, zeigt “TOO MANY” auf der Anzeige an. |
| Hardware ERR *1 (Hardwarefehler) | Schutzbetrieb | Laden aus, zeigt “ERRH” auf der Anzeige an. SLV ERRH wird auf der Slave-Einheit angezeigt. |
| Software ERR *2 (Softwarefehler) | Schutzbetrieb | Laden aus, zeigt “ERRS” auf der Anzeige an. SLV ERRS wird auf der Slave-Einheit angezeigt. |
*1. Tritt auf, wenn eine Unregelmäßigkeit in Bezug auf die Hardware erkannt wird und die interne Einheit einen Notstopp ausführt. *2. Tritt auf, wenn eine Unregelmäßigkeit in Bezug auf die Software erkannt wird und die interne Einheit einen Notstopp ausführt.
externer analoger Eingang-Ausgang
Open in a new windowZOOM
| Element | gemeinsam für alle Modelle | ||
|---|---|---|---|
| Eingang | Eingangspunkte | 2 Punkte | |
| Spannungssteuerung (CV) | Einstellungsbereich | 0 % bis 100 % der Nennspannung | |
| Eingangsspannungsbereich | 0 V bis 5 V oder 0 V bis 10 V (auswählbar) | ||
| Genauigkeit | ± (1 % des Nennwerts) | ||
| Stromsteuerung (CC) Leistungssteuerung (CP) Widerstandssteuerung (CR) *1 | Einstellungsbereich | 0 % bis 100 % des Nennstroms, der Nennleistung und des Nennleitwerts | |
| Eingangsspannungsbereich | 0 V bis 5 V oder 0 V bis 10 V (auswählbar) | ||
| Genauigkeit | ± (1 % des Nennwerts) | ||
| Ausgang | Ausgangspunkte | 2 Punkte | |
| Spannungsmonitor (VMON) | Ausgangsbereich | 0 % bis 100 % der Nennspannung | |
| Ausgangsspannung | 0 V bis 5 V oder 0 V bis 10 V (auswählbar) | ||
| Genauigkeit | ± (1 % des Nennwerts) | ||
| Strommonitor (IMON) | Ausgangsbereich | 0 % bis 100 % des Nennstroms | |
| Ausgangsspannung | 0 V bis 5 V oder 0 V bis 10 V (auswählbar) | ||
| Genauigkeit | ± (1 % des Nennwerts) | ||
*1 Wählen Sie entweder Stromsteuerung oder Leistungssteuerung aus.
Externer Digitaleingang
Open in a new windowZOOM
| Element | gemeinsam für alle Modelle | |
|---|---|---|
| Feste Eingangspunkte | 1 Punkt (Polarität umschaltbar) | |
| Ausgewählte Eingangspunkte | 5 Punkte (Polarität umschaltbar) | |
| Eingangsform | Durch Optokoppler isolierter Eingang (gilt für Stromsenke/Quellenausgang) | |
| Feste Funktion | ALARM IN | Auftreten des HIGH-Alarms |
| Auswählen der Funktion | OFF | Die Anschlüsse nicht verwenden |
| LOAD ON | Die Last einschalten | |
| LOAD OFF | Die Last ausschalten | |
| LOAD CTRL | Die Last ein- und ausschalten | |
| L ALARM IN | Auftreten des LOW-Alarms | |
| ALARM CLR | Löschen des LOW-Alarms | |
| SEQ RUN | Sequenz starten/beenden | |
| SEQ PAUSE | Sequenz pausieren/fortsetzen | |
| SEQ TRIG IN | Eingang des Auslösers für die Sequenz | |
| ACQUIRE TRIG | Eingang des Messauslösers | |
| MEM1 RECALL | Abrufen des Voreinstellungsspeichers 1 | |
| MEM2 RECALL | Abrufen des Voreinstellungsspeichers 2 | |
| INTEG CTRL | Start/Stopp der Integrationsmessung | |
| INTEG RESET | Zurücksetzen der Integrationsmessdaten | |
| Stromversorgungsbereich für externe Schaltkreise | 12 V bis 24 V Gleichstrom (±10 %) | |
Externer Digitalausgang
Open in a new windowZOOM
| Element | gemeinsam für alle Modelle | |
|---|---|---|
| Ausgangspunkte | 6 Punkte (Polarität umschaltbar) | |
| Ausgangsform | Halbleiter-Relaisausgang | |
| Auswählen der Funktion | OFF | Die Anschlüsse nicht verwenden |
| LOAD ON | Gibt ein Signal aus, wenn die Last eingeschaltet wird | |
| POWER ON | Das Signal wird ausgegeben, wenn die Stromversorgung eingeschaltet und eine Last möglich ist | |
| H ALARM OUT | Ausgabe eines Signals, wenn ein HIGH-Alarm auftritt | |
| L ALARM OUT | Ausgabe eines Signals, wenn ein LOW-Alarm auftritt | |
| CC STATUS | Ausgabe eines Signals beim Betrieb im Konstantstrom-Modus | |
| CV STATUS | Ausgabe eines Signals beim Betrieb im Konstantspannungs-Modus | |
| SEQ TRIG OUT | Ausgabe des Auslösers für die Sequenz | |
| SEQ STATUS | Das Signal wird ausgegeben, während die Sequenz läuft | |
| EXT DIN BUSY | Gibt ein Signal aus, wenn sich der digitale Eingang im BESETZT-Status befindet | |
| MEM1 ACT TIME | Ein Signal wird ausgegeben, wenn die Einstellung für den Voreinstellungsspeicher 1 abgeschlossen ist | |
| MEM2 ACT TIME | Ein Signal wird ausgegeben, wenn die Einstellung für den Voreinstellungsspeicher 2 abgeschlossen ist | |
| RELAY DRIVE | Verbindet mit Last ein/aus und gibt ein Signal mit einer Zeitdifferenz von ca. 100 ms aus. Sie können diesen Parameter nur auf den Kanal 6 einstellen. | |
Kommunikationsschnittstelle
Open in a new windowZOOM
| Element | gemeinsam für alle Modelle | |
|---|---|---|
| Allgemeines Technische Daten | Softwareprotokoll | IEEE Std. 488.2-1992 488.2-1992 |
| Befehlssprache | Erfüllt die SCPI-Vorgabe 1999.0 | |
| RS232C | Hardware | 9-poliger D-SUB-Stecker Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Bit/s Datenlänge: 8 Bit, Stoppbits: 1 Bit, Paritätsbit: Keins Stromflusskontrolle: Nein, CTS-RTS |
| Programmnachrichtenabschluss | LF während des Empfangs, LF während des Sendens | |
| USB (Gerät) | Hardware | Standardbuchse Typ-B. Entspricht USB 2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit) |
| Programmnachrichtenabschluss | LF oder EOM während des Empfangs, LF + EOM während des Sendens | |
| Geräteklasse | Entspricht den Spezifikationen der Geräteklasse USBTMC-USB488 | |
| USB (Host) | Hardware | Standardbuchse Typ-A. Entspricht USB 2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit) |
| LAN | Hardware | IEEE 802.3 100BASE-TX oder 10BASE-T Ethernet |
| Kommunikationsprotokoll | SCPI-RAW, SCPI-Telnet, HiSLIP, VXI-11 | |
| Programmnachrichtenabschluss | HiSLIP: LF oder END während des Empfangs, LF + END während des Sendens. SCPI-RAW: LF während des Empfangs, LF während des Sendens | |
| Konforme Standards | LXI Version 1.5 Spezifikationen 2016 | |
Sonstiges
Open in a new windowZOOM
| Element | gemeinsam für alle Modelle | ||
|---|---|---|---|
| Synchronisierungsfunktion (Uhrsynchronisierung) | Übersicht | Das SYNC-Symbol wird auf der Anzeige angezeigt, wenn die Synchronisierung mit der internen Uhr hergestellt wurde, nachdem eine Verbindung mit anderen PXZ-Serien über den EXT SYNC-Anschluss hergestellt wurde. | |
| Sequenzsynchronisierung | Synchronisierung von Programmstart und Schrittstart. | ||
| Synchronisierung der Messung | Synchronisierung des Messbeginns | ||
| Lastsynchronisierung | Synchronisierung von Last EIN/AUS | ||
| Sequenz-Funktion | Betriebsmodus | CV-, CC-, CR- und CP-Modi | |
| Maximale Anzahl von Programmen | 30 | ||
| Maximale Anzahl von Schritten | 10000 | ||
| Schrittausführungszeit | 1 ms bis 3600000 s | ||
| Anzahl der Schleifen | 1 bis 100000, oder unendlich | ||
| Sinusfunktion | Betriebsmodus | Konstantspannungs-/Konstantstrom-Modus | |
| Frequenz-Einstellungsbereich | 1 Hz bis 1000 Hz | ||
| Frequenzpräzisionseinstellung | 1 Hz bis 10 Hz | 0,2 Hz | |
| 12 Hz bis 100 Hz | 2Hz | ||
| 120 Hz bis 1000 Hz | 20Hz | ||
| CV | Maximale Einstellung | Einstellungsbereich bis zu 105 % der Nennspannung | |
| Maximale Offset-Einstellung | |||
| CC | Maximale Einstellung | Einstellungsbereich bis zu 105 % des Nennstroms | |
| Maximale Offset-Einstellung | |||
| Impulsfunktion | Betriebsmodus | CV/CC/CR-Modus | |
| Frequenz-Einstellungsbereich | 1 Hz bis 1000 Hz | ||
| Frequenzpräzisionseinstellung | 1 Hz bis 10 Hz | 0,01 Hz | |
| 12 Hz bis 100 Hz | 0,1 Hz | ||
| 120 Hz bis 1000 Hz | 1Hz | ||
| CV | Hoher Pegel | Einstellungsbereich bis zu 105 % der Nennspannung | |
| Niedriger Pegel | |||
| CC | Hoher Pegel | Einstellungsbereich bis zu 105 % des Nennstroms | |
| Niedriger Pegel | |||
| CR | Hoher Pegel | Einstellungsbereich bis zu 105 % des Nennleitwerts | |
| Niedriger Pegel | |||
| Arbeitszyklus | 2,5 % bis 97,5 % | ||
| Überstromschutz-(OCP)- Verzögerungsfunktion | Einstellungsbereich | 1 ms bis 2000 ms | |
| Einstellungsauflösung | 1 ms | ||
| Multikanal-(VMCB)- Funktion | Verbindung zwischen dem Master-Gerät und einem PC | LAN, USB, RS232C | |
| Verbindung mit Slave-Geräten | LAN | ||
| Messwertauslöser | Startbedingung für die Messung (Auslöserquelle) | Die Bedingungen für den Start der Messung können ausgewählt werden (bei Eingabe über die Anzeige, bei Eingabe von Befehlen über die Fernbedienung, bei Eingabe von Signalen über die externe Steuerung, bei synchronem Betrieb und bei Last aus) | |
| Anzahl der Messungen | 1 bis 65536 | ||
| Messverzögerungszeit | Einstellungsbereich | 0 s bis 100 s | |
| Einstellungsauflösung | 0,1ms | ||
| Messintervall | Einstellungsbereich | 0,1 ms bis 3600 s | |
| Einstellungsauflösung | 0,1ms | ||
| Messzeit | Einstellungsbereich | 0,1 ms bis 1 s | |
| Einstellungsauflösung | 0,1ms | ||
| I-V-Charakteristikfunktion | Betriebsmodus | Konstantspannungs-/Konstantstrom-Modus | |
| Anzahl der Einrichtungselemente | 3 bis 100 Elemente (interpoliert zwischen Punkten mit geraden Linien) | ||
| Voreingestellter Wert Speicher | Anzahl der Speichereinträge | 20 | |
| Gespeicherte Einstellung | Werte in den Konstantspannungs-, Konstantstrom-, Konstantleistungs- und Konstantwiderstand-Modi und Werte der Schutzfunktion | ||
| Speicher einrichten | Anzahl der Speichereinträge | 21 | |
| Gespeicherte Einstellung | Last ein/aus, Eingangsspannungswert/Eingangsstromwert/Eingangsleistungswert/Leitwert, Eingangsmodus, Reaktion, Slew-Rate, Prioritätsbetriebsmodus (Priorität bei Last EIN), Wert der Impulsfunktion (Nutzleistung, Frequenz, Hoch, Niedrig), Wert der Sinusfunktion (Amplitude, Frequenz, Versatz), Anzahl der I-V-Charakteristiken (Anzahl), Überspannungsschutz (OVP), Unterspannungsschutz (UVP, UVP-Aktivierung), Überstromschutz (OCP, Verzögerung), Überleistungsschutz (OPP), Leitungsüberspannungsschutz (Leitungs-OVP), Messauslösereinstellungen (Quelle, Anzahl, Verzögerung, Aktivierung, Timer), Integrationseinstellungen (Gate, Reset) | ||
| Tastensperre | Level 1 | Last ein/aus und Abrufen des Voreinstellungsspeichers stehen zur Verfügung | |
| Level 2 | Last ein/aus sind verfügbar | ||
| Level 3 | Last aus ist verfügbar | ||
| Anzahl der Einheiten im Parallelbetrieb | Bis zu 25 Geräte | ||
| Vorladefunktion *1 | Maximal einstellbare Spannung | 105 % der Nennspannungen | |
| Spannungseinstellungsgenauigkeit | ±(0,2 % des Sollwerts + 0,1 % des Nennwerts) | ||
| Stromeinstellungsgenauigkeit *2 | ± (1,0 % des Nennwerts) | ||
*1 Verriegelung freigeben. *2 Fest eingestellter Wert von 5 % des Nennstroms.
Allgemeine technische Daten
Open in a new windowZOOM
| Element | PXZ20K-500 | PXZ20K-1000 | PXZ20K-1500 | |
|---|---|---|---|---|
| Gewicht | Ca. 38 kg (83.78 lbs) | Ca. 37 kg (81.57 lbs) | Ca. 37 kg (81.57 lbs) | |
| Abmessungen | 430 (16,93)(MAX455 (17,91))B × 128 (5,04)(MAX160 (6,30))H × 720 (28,35)(MAX980 (38,58))T mm (Zoll) Siehe Umrisszeichnung | |||
| Umgebungsbedingungen | Betriebsumgebung | Gebrauch in Innenräumen, Überspannungskategorie II | ||
| Betriebstemperatur | 0 °C bis +50 °C (32 °F bis +122 °F) | |||
| Feuchtigkeit im Betrieb | 20 % r.F. bis 85 % r.F. (ohne Kondensation) | |||
| Lagertemperatur | -25 °C bis +60 °C (-13 °F bis +140 °F) | |||
| Luftfeuchtigkeit für Lagerung | Bis zu 90 % r.F. (keine Kondensation) | |||
| Höhenlage | bis zu 2000 m | |||
| Kühlsystem | Zwangskühlung mittels Lüfter | |||
| Zubehör | AC-INPUT-Anschlussabdeckung, Anschlusskit für externe Steuerung (1 Satz), Gehäuseanschlusskabel, DC-INPUT-Anschlussabdeckung, Schrauben für DC-INPUT-Anschluss (1 Paar), EXT SYNC-Anschlussabdeckung, SENSING-Anschlussabdeckung, SENSING-Anschluss (2 Stk.), Synchronbetrieb-Signalkabelsatz, Sicherheitsinformationen (1 Kopie), RoHS-Blatt für China (1 Blatt), Kurzanleitung (1 Blatt), Warnaufkleber für schwere Gegenstände (1 Stk.) | |||
| Spannungsfestigkeit | Zwischen Primäranschluss und FG | 2200 Volt Wechselstrom für 1 Minute | ||
| Zwischen Primäranschluss und Sekundäranschluss | ||||
| Zwischen Sekundäranschluss und FG | 1800 Volt Gleichstrom für 1 Minute | 1800 Volt Gleichstrom für 1 Minute | 3000 Volt Gleichstrom für 1 Minute | |
| Isolationswiderstand | Zwischen Primäranschluss und FG | 30 MΩ, 500 Volt Gleichstrom | ||
| Zwischen Primäranschluss und Sekundäranschluss | 30 MΩ, 1000 Volt Gleichstrom | |||
| Isolationsspannung | ±1000V | ±1000V | +2000V/-1000V | |
| Elektromagnetische Verträglichkeit (EMV) *1 *2 | Entspricht den Anforderungen der folgenden Richtlinien und Normen. EMV-Richtlinie 2014/30/EU EN 61326-1 (Klasse A*3) | |||
| Sicherheit*1 | Entspricht den Anforderungen der folgenden Richtlinien und Normen. Niederspannungsrichtlinie 2014/35/EU *2 EN 61010-1 (Klasse I *4, Überspannungskategorie II, Verschmutzungsgrad 2 *5) | |||
*1. Betrifft nicht speziell bestellte oder modifizierte Produkte. *2. Nur für Modelle mit CE-Kennzeichnung/UKCA-Kennzeichnung auf dem Gehäuse. *3. Dies ist ein Gerät der Klasse A. Dieses Produkt ist für den Einsatz in einer industriellen Umgebung bestimmt. Das Produkt kann beim Betrieb in Wohngebieten Störungen verursachen. Eine solche Verwendung muss vermieden werden, es sei denn, der Benutzer ergreift besondere Maßnahmen, um die elektromagnetischen Emissionen zu reduzieren, damit Störungen beim Empfang von Radio- und Fernsehsendungen vermieden werden. *4. Dies ist ein Gerät der Klasse I. Achten Sie darauf, den Schutzleiteranschluss dieses Geräts zu erden. Die Sicherheit dieses Geräts ist nur dann gewährleistet, wenn es ordnungsgemäß geerdet ist. *5. Bei der Verschmutzung handelt es sich um eine Zugabe von Fremdstoffen (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagfestigkeit oder des Oberflächenwiderstands verursachen können. Verschmutzungsgrad 2 geht davon aus, dass nur eine nicht leitende Verschmutzung auftritt, außer einer gelegentlichen, vorübergehenden Leitfähigkeit durch Kondensation.
Äußere Abmessungen (mm)
Optionen
Lastkabel
Unterstützt von: PXZ20K-500
Unterstützt von: PXZ20K-1000, PXZ20K-1500
Dreiphasiges Netzkabel
Parallelbetriebs-Kabel
Gestell-Montagehalterung
GPIB-Wandler
Katalog
Regenerative elektronische Last mit hoher Kapazität PXZ-Serie
Manuell
PXZ
2D CAD
PXZ20K-1000
Updater/Driver
PXZ – Firmware Updater
PXZ series – IVI-COM Multi-Environment Drivers
Technische Daten
PXZ_Series
