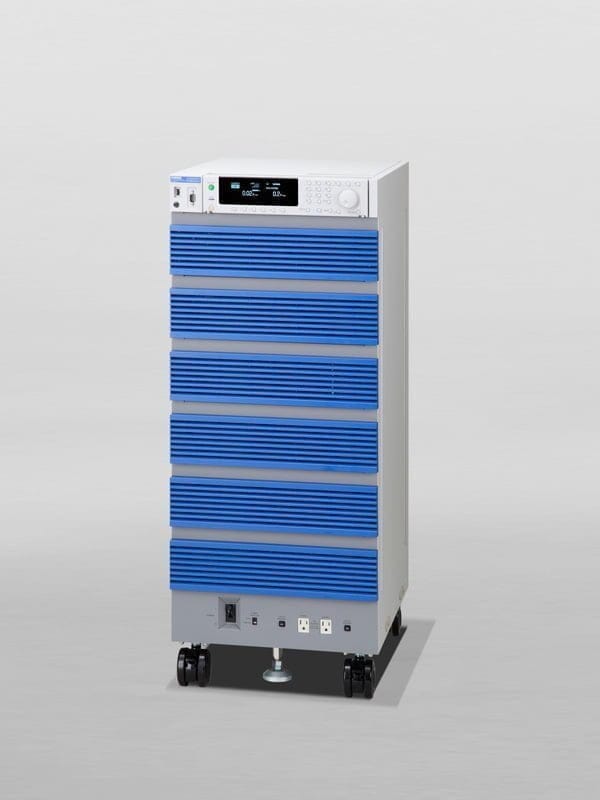

Multifunktionale AC-Hochleistungs-Stromversorgungen
PCR-LE2 Serie
PCR-LE2-SERIES
価格お問い合わせ
- Hochwertiger/hochstabiler Ausgang mit einem linearen Hochgeschwindigkeitsverstärker
- Simulation verschiedener Stromleitungsanomalien und des Sequenzbetriebs möglich
- Einphasig 500 VA bis 9 kVA, optional einphasige 3-Leiter- und 3-Phasen-Systeme
- Einphasig 27 kVA, einphasig 3-Leiter 54 kVA, erweiterbar auf 3-Phasen 81 kVA; verschiedene Modelle können miteinander kombiniert werden (erfordert optionalen erweiterten Betriebstreiber).
- Ausgestattet mit verschiedenen Messfunktionen
- Verfügt über umfassende Messfunktionen und unterstützt AC-, DC- und AC+DC-Ausgänge
- Abnehmbare Frontplatte
- Ausgestattet mit umweltfreundlichen Funktionen
Für PCR12000LE2, PCR18000LE2 und PCR27000LE2 ist eine separate Installationsgebühr erforderlich. Bitte wenden Sie sich an unsere Verkaufsabteilung.
Die PCR-LE2-Serie wurde eingestellt und ist nicht mehr erhältlich.
Aufstellung
| Modell | Ausgangskapazität | Maximaler Ausgangsstrom | AC-Betrieb (L/H-Bereich) | DC-Betrieb (L/H-Bereich) | Preis | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Einphasig, Dreiphasig 4-Draht | Einphasig, dreiadrig | Einphasig | Einphasig, dreiadrig | Einphasig | Dreiphasig 4-Draht | Einphasig | Einphasig, dreiadrig | ||||
| PCR6000LE2 | 6kVA | 4kVA | 60 A/30 A | 20A/10A | 1 V bis 150 V / 2 V bis 300 V | 60 A/30 A | 20A/10A | ±1,4 V bis ±212 V / ±2,8 V bis ±424 V | 42A/21A | 14A/7A | 3,700,000円 （税込：4,070,000円） |
| PCR9000LE2 | 9kVA | 6kVA | 90A/45A | 30 A /15 A | 90A/45A | 30 A /15 A | 63A/31,5A | 21A/10,5A | 5,800,000円 （税込：6,380,000円） | ||
| PCR12000LE2 | 12kVA | 8kVA | 120 A/60 A | 40A/20A | 120 A/60 A | 40A/20A | 84A/42A | 28A/14A | 6,980,000円 （税込：7,678,000円） | ||
| PCR18000LE2 | 18kVA | 12kVA | 180A/90A | 60 A/30 A | 180A/90A | 60 A/30 A | 126A/63A | 42A/21A | 10,000,000円 （税込：11,000,000円） | ||
| PCR27000LE2 | 27kVA | 18kVA | 270A/135A | 90A/45A | 270A/135A | 90A/45A | 189A/94,5A | 63A/31,5A | 14,000,000円 （税込：15,400,000円） | ||
Technische Daten
Eingangsleistung (AC rms)
| Modell | PCR6000LE2 | PCR9000LE2 | PCR12000LE2 | PCR18000LE2 | PCR27000LE2 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | ||
| Spannung | Netzspannung 170 V bis 250 V | Netzspannung 324 V bis 440 V (Phasenspannung 187 V bis 254 V) | Netzspannung 170 V bis 250 V | Netzspannung 324 V bis 440 V (Phasenspannung 187 V bis 254 V) | Netzspannung 170 V bis 250 V | Netzspannung 324 V bis 440 V (Phasenspannung 187 V bis 254 V) | Netzspannung 170 V bis 250 V | Netzspannung 324 V bis 440 V (Phasenspannung 187 V bis 254 V) | Netzspannung 170 V bis 250 V | Netzspannung 324 V bis 440 V (Phasenspannung 187 V bis 254 V) | |
| Phase | Einphasig | Dreiphasig 3-Draht | Dreiphasig 4-Draht | Dreiphasig 3-Draht | Dreiphasig 4-Draht | Dreiphasig 3-Draht | Dreiphasig 4-Draht | Dreiphasig 3-Draht | Dreiphasig 4-Draht | Dreiphasig 3-Draht | Dreiphasig 4-Draht |
| Frequenz | 47 Hz bis 63 Hz | ||||||||||
| Scheinleistung | Ca. 10,6 kVA | Ca. 15,7 kVA | Ca. 23 kVA | Ca. 33 kVA | Ca. 48 kVA | ||||||
| Leistungsfaktor *1 | 0,97 (TYP) | ||||||||||
| Maximale Stromstärke *5 | 64A oder weniger | 38A oder weniger | 21A oder weniger | 55A oder weniger | 30A oder weniger | 75A oder weniger | 39A oder weniger | 111A oder weniger | 59A oder weniger | 165A oder weniger | 91A oder weniger |
*1 Für Ausgangsphasenspannung 100 V/200 V, Ausgangsnennstrom, Lastleistungsfaktor 1, Ausgangsfrequenz 40 Hz bis 999,9 Hz.
Ausgangsleistungen im AC-Modus (AC rms)
| Modell | PCR6000LE2 | PCR9000LE2 | PCR12000LE2 | PCR18000LE2 | PCR27000LE2 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | ||
| Jede Phasenspannung (Ausgang L/H-Bereich)*2 | 1 V bis 150 V / 2 V bis 300 V | ||||||||||
| Einstellbereich der Spannung | 0V bis 152,5V/0V bis 305,0V | ||||||||||
| Genauigkeit der Spannungseinstellung (Ausgang L/H-Bereich)*3 | ±（0,3% vom Sollwert + 0,6V） | ||||||||||
| Maximaler Strom *4 | Einphasiger und mehrphasiger L/H-Bereich | 60A/30A und 20A/10A | 90A/45A und 30A/15A | 120A/60A und 40A/20A | 180A/90A und 60A/30A | 270A/135A und 90A/45A | |||||
| Anzahl der Phasen *5 | Einphasig, einphasig 3-Leiter und 3-Phasen 4-Leiter | ||||||||||
| Stromkapazität | Einphasig, dreiphasig 4-Leiter und einphasig 3-Leiter | 6kVA・4kVA | 9kVA・6kVA | 12kVA・8kVA | 18kVA・12kVA | 27kVA・18kVA | |||||
| Maximaler Spitzenstrom *6 | 4-facher maximaler Strom (Effektivwert) (Typ-Wert) | ||||||||||
| Maximaler Rückstrom *7 | 30% des maximalen Stroms (RMS) | ||||||||||
| Leistungsfaktor der Last *4 | 0 – 1 (vorgezogene oder verzögerte Phase) | ||||||||||
| Frequenz *4 *8 *9 | 1Hz bis 999,9Hz ★ | ||||||||||
*2 Der L/H-Bereich kann mit einem Schalter an der Frontplatte umgeschaltet werden.
*3 Bei einer Ausgangsfrequenz von 45 Hz bis 65 Hz, ohne Last und bei Raumtemperatur.
*4 Ausgangsphasenspannung 1 V bis 100 V/2 V bis 200 V, Lastleistungsfaktor 0,8 bis 1 (AC-Modus)
Ausgangsphasenspannung 100 V bis 150 V/200 V bis 300 V (AC-Modus) und
Bei ±100 V bis ±212 V/±200 V bis ±424 V (DC-Modus) wird der Ausgangsstrom entsprechend der Ausgangsspannung reduziert.
Ausgangsstrom wird entsprechend dem Leistungsfaktor der Last reduziert, wenn der Leistungsfaktor der Last 0-0,8 beträgt (AC-Modus)
Der Ausgangsstrom wird entsprechend der Ausgangsfrequenz reduziert, wenn die Ausgangsfrequenz zwischen 1 Hz und 40 Hz liegt (AC-Modus).
*5 Der Ausgangsphasenmodus kann über die Tasten des Bedienfelds umgeschaltet werden. Die Bezeichnung „mehrphasig“ in der Tabelle bezieht sich auf einphasige 3-Draht- und
Zeigt dreiphasig, vierdrähtig an
*6 Nahe der Spitze (±15 Grad) der Ausgangsphasenspannung (jedoch begrenzt durch den Effektivwert des Ausgangsnennstroms)
*7 Bei einer Ausgangsspannung von 100 V/200 V und einer Ausgangsfrequenz von 40 Hz bis 999,9 Hz.
(wenn die Gegenstromphase -90° bis -180°/90° bis 180° relativ zur Ausgangsspannung beträgt)
*8 Auflösung: 0,01 Hz (1,00 Hz bis 100,0 Hz), 0,1 Hz (100,0 Hz bis 999,9 Hz)
*9 Beim 500-Hz-Grenzmodell wird die Obergrenze der Frequenz am Dreiphasenausgang auf 500,0 Hz geregelt ★ 500-Hz-Grenzmodell der Serie PCR-LE2
Bei der Serie PCR-LE2 beträgt die Frequenz am dreiphasigen Ausgang jedes der oben genannten Modelle
Ein 500-Hz-Grenzwertmodell, das auf 500 Hz begrenzt ist, ist ebenfalls erhältlich.
Ausgangsnennwerte für den DC-Modus (nur für einphasigen und einphasig, dreiadrigen Ausgang)
| Modell | PCR6000LE2 | PCR9000LE2 | PCR12000LE2 | PCR18000LE2 | PCR27000LE2 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | ||
| Jede Phasenspannung (Ausgang L/H-Bereich)*2 | ±1,4V bis ±212V/±2,8V bis ±424V | ||||||||||
| Einstellbereich der Spannung | -215,5V bis +215,5V/-431,0V bis +431,0V | ||||||||||
| Genauigkeit der Spannungseinstellung (Ausgang L/H-Bereich)*10 | ±（0,05% vom Sollwert + 0,05V/0,1V） | ||||||||||
| Maximaler Strom *4 | Einphasige, einphasige 3-Leiter- und dreiphasige L/H-Bereiche | 42A/21A und 14A/7A | 63A/31,5A und 21A/10,5A | 84A/42A und 28A/14A | 126A/63A und 42A/21A | 189A/94,5A und 63A/31,5A | |||||
| Maximaler Augenblicksstrom *11 | Max. Strom (Effektivwert) × 3,6 | ||||||||||
| Stromkapazität | Einphasig, einphasig 3-Leiter und 3-phasig | 4,2 kW und 2,8 kW | 6,3 kW und 4,2 kW | 8,4 kW und 5,6 kW | 12,6 kW und 8,4 kW | 18,9 kW und 12,6 kW | |||||
*2 Der L/H-Bereich kann mit dem Schalter an der Frontplatte umgeschaltet werden. *4 Bei einer Ausgangsspannung von 1 V bis 100 V/2 V bis 200 V und einem Lastleistungsfaktor von 0,8 bis 1 (AC-Modus).
Ausgangsphasenspannung 100 V bis 150 V/200 V bis 300 V (AC-Modus) und
Bei ±100 V bis ±212 V/±200 V bis ±424 V (DC-Modus) wird der Ausgangsstrom entsprechend der Ausgangsspannung reduziert.
Ausgangsstrom wird entsprechend dem Leistungsfaktor der Last reduziert, wenn der Leistungsfaktor der Last 0-0,8 beträgt (AC-Modus)
Der Ausgangsstrom wird entsprechend der Ausgangsfrequenz reduziert, wenn die Ausgangsfrequenz 1 Hz bis 40 Hz beträgt (AC-Modus)*10 Im Leerlauf und bei normaler Temperatur*11 Begrenzt durch den Effektivwert des Nennausgangsstroms
Stabilität der Ausgangsspannung
| Modell | PCR6000LE2 | PCR9000LE2 | PCR12000LE2 | PCR18000LE2 | PCR27000LE2 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | |
| Schwankungen in der Stromversorgung (bei Änderungen im Nennbereich) | Innerhalb von ±0,1%. | |||||||||
| Lastschwankungen (für Änderungen von 0 bis 100% der Nennleistung)*12 | ±0,3 V | ±0,5 V | ||||||||
| Änderung der Ausgangsfrequenz: AC-Modus (bei 40-999,9 Hz)*13 | ± 0,5 % oder weniger | Innerhalb von ±1% | ||||||||
| Welligkeitsrauschen: DC-Modus (5 Hz bis 1 MHz Komponente) | Unter 0,25Vrms | Unter 0,5Vrms | ||||||||
| Schwankungen der Umgebungstemperatur (im Verhältnis zu Änderungen des Nennbereichs)*14 | 100 ppm/°C (Standardwert) | |||||||||
*12 Für Ausgangsphasenspannungen 80 V bis 150 V/160 V bis 300 V und Lastleistungsfaktor 1. Wert an der Ausgangsklemmleiste. Im Ansprechmodus MEDIUM (kein F-Modus) *13 Für Ausgangsphasenspannungen 80 V bis 150 V/160 V bis 300 V und Lastleistungsfaktor 1. Ausgang, wenn 200 Hz als Referenz verwendet wird.
Spannungsschwankungen. Im Ansprechmodus MEDIUM (kein F-Modus) *14 Ausgangsphasenspannung 100 V/200 V, Ausgangsstrom 0 A
Stabilität der Ausgangsfrequenz, Verzerrungsgrad der Ausgangsspannungswellenform, Reaktionsgeschwindigkeit der Ausgangsspannung, Effizienz
| Modell | PCR6000LE2 | PCR9000LE2 | PCR12000LE2 | PCR18000LE2 | PCR27000LE2 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | ||
| Stabilität der Ausgangsfrequenz (für alle Nennbereichsänderungen) | Innerhalb ±5×10-5, Einstellgenauigkeit: innerhalb ±1×10-4 | ||||||||||
| Wellenformverzerrung der Ausgangsspannung *15 | 0,3% oder weniger | 0,5% oder weniger | |||||||||
| Ansprechgeschwindigkeit der Ausgangsspannung *16 | 30 μs (typischer Wert) | 50 µs (typischer Wert) | |||||||||
| Wirkungsgrad *1 | 58% oder mehr | ||||||||||
| Ausgangsspannung Phasendifferenz *17 | Auflösung | 1deg | |||||||||
| Genauigkeit | Innerhalb ± (0,4 + f0 x 1,8 x 10-3) deg, wobei f0 die Ausgangsfrequenz ist *18 | ||||||||||
*1 Für Ausgangsphasenspannung 100 V/200 V, Ausgangsnennstrom, Lastleistungsfaktor 1 und Ausgangsfrequenz 40 Hz bis 999,9 Hz*15 Für Ausgangsphasenspannung 80 V bis 150 V/160 V bis 300 V und Lastleistungsfaktor 1.
Im Reaktionsmodus MEDIUM (kein F-Modus)
*16 Für Ausgangsphasenspannung 100 V/200 V und Lastleistungsfaktor 1, bei Änderung des Ausgangsstroms 0 A ←→ Nennwert
*17 Phasendifferenz zwischen den Ausgangsspannungen der Phasen bei Betrachtung jeder Phase vom Nullpunkt aus
Messgeräte (Fluoreszenzanzeige)
| Modell | PCR6000LE2 | PCR9000LE2 | PCR12000LE2 | PCR18000LE2 | PCR27000LE2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | |||
| Voltmeter *19 *20 | Auflösung | RMS, AVE-Anzeigemodus | 0,1 V | |||||||||
| Genauigkeit | RMS, AVE-Anzeigemodus | Innerhalb ± (1% vom Messwert + 2 Stellen) (10V bis 848V bei Raumtemperatur) | ||||||||||
| Amperemeter *19 *20 | Auflösung | RMS, AVE Anzeigemodus Einphasig und mehrphasig | 0,1A und 0,01A | 0,1A | 0,1A/1A und 0,1A | |||||||
| Genauigkeit | RMS-Anzeigemodus | Innerhalb von ± (1% des Messwerts + 2 Stellen) (5% des maximalen Nennstroms bis zum maximalen Nennstrom, bei Raumtemperatur) | ||||||||||
| Elektrizitätszähler *20 | Auflösung | Einphasig und mehrphasig | 1W und 0,1W/1W | 1W | 1W/10W | |||||||
| Genauigkeit | Innerhalb ± (1% vom Messwert + 3 Stellen) (von 10% der Nennleistung bis zur Nennleistung, Lastleistungsfaktor 1, bei Raumtemperatur) | |||||||||||
| Frequenzmessgerät *21 | Auflösung | 0.01Hz/0.1Hz | ||||||||||
*19 Echteffektivwert-Anzeige, bei Wellenformen mit einem Scheitelfaktor von 3 oder weniger
*20 Bei einer Ausgangsfrequenz von 45 Hz bis 65 Hz
*21 Einstellwert der Ausgangsfrequenz (Frequenz der internen Referenzspannung)
Allgemein
| Modell | PCR6000LE2 | PCR9000LE2 | PCR12000LE2 | PCR18000LE2 | PCR27000LE2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | 3P3W200V | 3P4W400V | |||
| Isolationswiderstand | Zwischen Eingang und Gehäuse, Ausgang und Gehäuse, Eingang und Ausgang | 500 Vdc, 10 MΩ oder mehr | ||||||||||
| Spannungsfestigkeit | Zwischen Eingang und Gehäuse, Ausgang und Gehäuse, Eingang und Ausgang | 1,5 kVac für 1 Minute | ||||||||||
| Stromkreisverfahren | Lineares Verstärkersystem | |||||||||||
| Umweltbedingungen | Betriebstemperaturbereich / Lagertemperaturbereich | 0 °C bis +50 °C / -10 °C bis +60 °C | ||||||||||
| Luftfeuchtigkeitsbereich bei Betrieb und Lagerung | 20 % r.F. bis 80 % r.F. (ohne Kondensation) / 90 % r.F. oder weniger (ohne Kondensation) | |||||||||||
| Gewicht | Ca.140 kg (308.6 Ibs) | Ca.190 kg (418.8 Ibs) | Ca.350 kg (771.6 Ibs) | Ca. 480 kg (1058.2 Ibs) | Ca.630 kg (1388.9 Ibs) | |||||||
| Eingangsanschluss | Eingangsklemmenbrett [3φ] | M8 | M5 | M5 | M8 | M8 | M8 | |||||
| Ausgangsanschluss | Ausgangsklemmenbrett Einphasig – Einphasig 3-Leiter, Dreiphasig 4-Leiter | M8 – M5 | M8 – M8 | |||||||||
| Eingangsstromkabel [Option separat erhältlich]. | Typ | Einadriges Kabel | *Installation (zum Selbstkostenpreis) Beigefügt. | |||||||||
| Die Anzahl | 3 Stück | 4 Stück | 5 Stück | 4 Stück | 5 Stück | |||||||
| Leiterquerschnitt/Länge | 14mm2/3m | 8mm2/3m | 5,5mm2/3m | 14mm2/3m | 5,5mm2/3m | |||||||
| Zubehör | Setup-Anleitung | 1 Exemplar | ||||||||||
| Kurzreferenz | je 1 Exemplar für Englisch und Japanisch | |||||||||||
| Sicherheitshinweise | 1 Exemplar | |||||||||||
| CD-ROM(Benutzerhandbuch) | 1 Disc | |||||||||||
| Schwerlast-Warnsiegel | 1 Disc | – | ||||||||||
| Weitere | Elektromagnetische Verträglichkeit (EMV) | EMV-Richtlinie 2014/30/EU. EN61326-1. EN 55011 Die maximale Länge aller an die PCR-LE Serie angeschlossenen Kabel und Leitungen muss unter 3 m liegen. | – | |||||||||
| Sicherheit | Niederspannungsrichtlinie 2014/35/EU, EN61010-1 (Klasse I, Verschmutzungsgrad2) | IEC 61010-1 (Klasse I, Verschmutzungsgrad 2) | ||||||||||
Grenzwerte und Schutzfunktionen
| Modell | PCR6000LE2 | PCR9000LE2 | PCR12000LE2 | PCR18000LE2 | PCR27000LE2 | ||
|---|---|---|---|---|---|---|---|
| Spannung | Obere Grenze der Wechselspannung Untere Grenze der Wechselspannung | 0,0 V bis 305,0 V | |||||
| Obere Grenze der Gleichspannung Unterer Grenzwert der Gleichspannung | -431,0 V bis +431,0 V | ||||||
| Ausgangsüberspannungsschutz AC/AC+DC-Modus | 0,0 V bis 474,1 V | ||||||
| Ausgangsüberspannungsschutz DC-Betrieb | -474,1 V bis +474,1 V | ||||||
| Ausgangsunterspannungsschutz AC/AC+DC-Modus | 0,0 V bis 474,1 V | ||||||
| Ausgangsunterspannungsschutz DC-Betrieb | -474,1 V bis +474,1 V | ||||||
| Auflösung | 0,1 V | ||||||
| Frequenz | Obergrenze Untergrenze | 1 Hz bis 999,9 Hz, 500 Hz Modell LMT: 1 Hz bis 500 Hz (dreiphasiger Ausgang) | |||||
| Auflösung | 0,01 Hz (1,00 Hz bis 100,0 Hz), 0,1 Hz (100,0 Hz bis 999,9 Hz) | ||||||
| Stromstärke | Stromgrenze*1 AC-Betrieb | Einphasiger Ausgang | 6,00A bis 66,00A | 9,00A bis 99,00A | 12,00A bis 132,0A | 18,00A bis 198,0A | 27,00A bis 297,0A |
| Einphasiger Dreileiterausgang Dreiphasiger Ausgang | 2,00A bis 22,00A | 3,00A bis 33,00A | 4,00A bis 44,00A | 6,00A bis 66,00A | 9,00A bis 99,00A | ||
| Strombegrenzung *1 DC/AC+DC-Modus | Einphasiger Ausgang | 4,20A bis 46,20A | 6,30A bis 69,30A | 8,40A bis 92,40A | 12,60A bis 138,6A | 18,90A bis 207,9A | |
| Einphasiger Dreileiterausgang Dreiphasiger Ausgang | 1,40A bis 15,40A | 2,10A bis 23,10A | 2,80A bis 30,80A | 4,20A bis 46,20A | 6,30A bis 69,30A | ||
| +Spitze. Strombegrenzung *2 | Einphasiger Ausgang | 6,00A bis 264,0A | 9,00A bis 396,0A | 12,00A bis 528,0A | 18,00A bis 792,0A | 27,00A bis 1188A | |
| Einphasiger Dreileiterausgang Dreiphasiger Ausgang | 2,00A bis 88,00A | 3,00A bis 132,0A | 4,00A bis 176,0A | 6,00A bis 264,0A | 9,00A bis 396,0A | ||
| -Peak. Strombegrenzung *2 | Einphasiger Ausgang | -6,00A bis -264,0A | -9,00 A bis -396,0 A | -12,00 A bis -528,0 A | -18,00 A bis -792,0 A | -27,00 A bis -1188 A | |
| Einphasiger Dreileiterausgang Dreiphasiger Ausgang | -2,00 A bis -88,00 A | -3,00 A bis -132,0 A | -4,00 A bis -176,0 A | -6,00A bis -264,0A | -9,00 A bis -396,0 A | ||
| Auflösung *3 | 0,01 A (0,35 A bis 100,0 A) , 0,1A (100,0 A bis 1000 A) , 1 A (1000 A bis 1188 A) | ||||||
*1 Der tatsächliche Stromwert, der geliefert werden kann, beträgt das 1,1-fache des Nennstroms oder der Strombegrenzungseinstellung, je nachdem, welcher Wert kleiner ist.
*2 Der tatsächliche Stromwert, der geliefert werden kann, ist der kleinere Wert des maximalen Spitzenstroms oder der eingestellten Spitzenstromgrenze.
*3 Kann auf 0,01A/0,1A/1A eingestellt werden, kann aber aufgrund der Auflösung des eingebauten DA nicht zwischen 0,01A/0,1A/1A umschalten.
Optionen
Stromversorgungskabel
Für PCR6000LE2
Für PCR6000LE2 (dreiphasiger 3-Leiter-Eingang)/PCR9000LE2 (dreiphasiger 3-Leiter-Eingang)
Für PCR6000LE2 (dreiphasiger 4-Leiter-Eingang)/PCR9000LE2 (dreiphasiger 4-Leiter-Eingang)
Verschiedene Schnittstellen
Für GPIB
Für USB
Für LAN/LXI
Für analoge Nutzung※3 ※4 ※5 ※6
