Erdungsprüfgerät mit Unterstützung von Standardkonformitätstests bis zu 60A

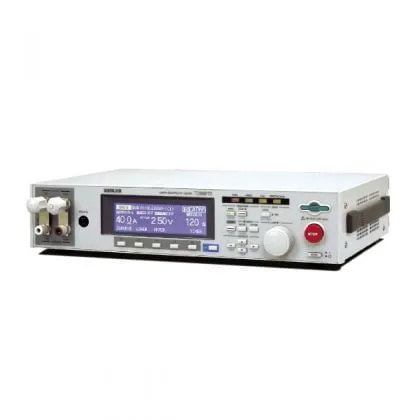

Das Prüfgerät TOS6210 übernimmt die grundlegenden Leistungen und Funktionen seines Vorgängers (TOS6200), wie z. B. ein Konstantstrom-Antriebssystem, das Stromwellenformen mit geringer Verzerrung und hoher Messgenauigkeit liefert, und erweitert den maximalen Prüfstrom von 30 A auf 60 A, was von der neuen Norm gefordert wird. Darüber hinaus können Sie mit dem Prüfgerät die Akzeptanz des zu prüfenden Geräts anhand des Spannungsabfalls beurteilen, wie es die Norm fordert.
Darüber hinaus sind die Prüfbedingungen für 20 verschiedene Sicherheitsnormen für Informationsverarbeitungsgeräte, Haushaltsgeräte, medizinische Geräte, Messgeräte usw. im Speicher des Hauptgeräts abgelegt, und die von UL, IEC, JIS usw. vorgeschriebenen Durchgangsprüfungen für Schutzerdung und Schutzkontakt können mit einem einfachen Abrufvorgang eingerichtet werden. Der Benutzer kann Durchgangsprüfungen für die Schutzerdung und den Schutzkontakt gemäß UL, IEC, JIS usw. mit einem einfachen Abrufvorgang einrichten. Zu den weiteren Funktionen, die den detaillierten Anforderungen in der Praxis gerecht werden, gehören eine Offset-Löschfunktion und eine Memo-Funktion, mit der der Benutzer das Kalibrierungsdatum, die Seriennummer usw. eingeben und über GPIB/RS232C auslesen kann.
Auflösung 6,0 bis 62,0 A AC (in Bezug auf den Widerstand, der zu einer Ausgangsleistung von höchstens der maximalen Nennleistung und einer Ausgangsklemmenspannung von höchstens 5,4 V führt)
Auflösung
0,1A
Genauigkeit
± (1% der Einstellung + 0,4A)
Maximale Nennleistung
220 VA (an den Ausgangsklemmen)
Verzerrung
2% oder weniger (in Bezug auf eine Last mit reinem Widerstand von 0,1 Ω und 20 A oder mehr)
Die am Ende der Prüfung gemessene Spannung wird während des PASS- oder FAIL-Intervalls gehalten.
Ohmmeter *2
Messbereich
0,001 bis 0,600 Ω
Auflösung/Genauigkeit
0,001 Ω / ± (2% vom Messwert + 0,003 Ω)
Offset-Löschfunktion
0,000 bis 0,600 Ω (Offset EIN/AUS-Funktion vorhanden)
Haltefunktion
Der am Ende der Prüfung gemessene Widerstand wird während des PASS- oder FAIL-Intervalls gehalten
Gut/Schlecht-Bewertungsfunktion *3
Widerstandswertbasierte Beurteilung
Fenster-Komparator-System
Wenn ein Widerstandswert erkannt wird, der gleich oder größer als der obere Referenzwert ist, wird eine FAIL-Bestimmung zurückgegeben.
Wenn ein Widerstandswert erkannt wird, der gleich oder kleiner als der untere Referenzwert ist, wird eine FAIL-Bestimmung zurückgegeben.
Wenn ein Widerstandswert als FAIL bewertet wurde, schaltet das Prüfgerät den Ausgang ab und erzeugt ein FAIL-Signal.
Wenn die eingestellte Zeit ohne Anomalien abläuft, schaltet das Prüfgerät den Ausgang ab und erzeugt ein PASS-Signal.
Einstellbereich für den oberen Referenzwert (UPPER)
0,001 bis 0,600 Ω
Einstellbereich für den unteren Sollwert (LOWER)
0,001 bis 0,600 Ω
Auflösung
0,001Ω
Beurteilungsgenauigkeit
± (2% von UPPER + 0,003 Ω)
Beurteilung auf der Basis von Spannungsabtastwerten
Fenster-Komparator-System
Wenn ein Spannungswert erkannt wird, der gleich oder größer als der obere Referenzwert ist, wird eine FAIL-Bestimmung zurückgegeben.
Wenn ein Spannungswert erkannt wird, der gleich oder kleiner als der untere Referenzwert ist, wird eine FAIL-Bestimmung zurückgegeben.
Wenn ein Widerstandswert als FAIL bewertet wurde, schaltet das Prüfgerät den Ausgang ab und erzeugt ein FAIL-Signal.
Wenn die eingestellte Zeit ohne Anomalien abläuft, schaltet das Prüfgerät den Ausgang ab und erzeugt ein PASS-Signal.
Einstellbereich für den oberen Referenzwert (UPPER) *4
0,01 bis 5,40 V
Einstellbereich für den unteren Sollwert (LOWER)
0,01 bis 5,40 V
Auflösung
0,01V
Beurteilungsgenauigkeit
± (2% der Einstellung + 0,05 V)
Kalibrierung
Die Kalibrierung wird mit dem Effektivwert der Sinuswelle unter Verwendung einer reinen Widerstandslast durchgeführt.
LED
PASS
Leuchtet ca. 0,2 Sekunden lang, wenn der Messwert als PASS bewertet wurde. Sie leuchtet kontinuierlich, wenn die PASS-Haltezeit auf HOLD eingestellt ist.
UPPER FAIL
Leuchtet, wenn ein Widerstands- oder Spannungswert, der gleich oder größer als der obere Referenzwert ist, erkannt und als FAIL bewertet wird.
UNTERER FAIL
Leuchtet, wenn ein Widerstands- oder Spannungswert, der gleich oder größer als der obere Referenzwert ist, erkannt und als FAIL gewertet wird.
Summer
Der Summer ertönt für die eingestellte Pass-Haltezeit, wenn der Messwert als PASS bewertet wurde.
Unter den folgenden Bedingungen ertönt der Summer kontinuierlich:
Der Messwert wurde als PASS gewertet, wenn die PASS-Haltezeit auf HOLD eingestellt ist.
Der Messwert wurde als UPPER FAIL gewertet. Der Messwert wurde als LOWER FAIL gewertet.
Die Lautstärke des Summers für die Beurteilung FAIL oder PASS ist einstellbar.
Beachten Sie, dass sie nicht einzeln eingestellt werden kann, da die Einstellung gemeinsam mit der Einstellung für PASS erfolgt.
Zeit
Testzeit
Einstellbereich
0,3 bis 999 s Timer ON/OFF-Funktion ist verfügbar.
Genauigkeit
± (100ppm der Einstellung + 20ms)
Umgebung
Betriebsumgebung
Verwendung in Innenräumen, Überspannungskategorie II
Garantiebereich
Temperatur
5° bis 35°C
Luftfeuchtigkeit
20 %rF bis 80 %rF (nicht kondensierend)
Betriebsbereich
Temperatur
0° bis 40°C
Luftfeuchtigkeit
20 %rF bis 80 %rF (nicht kondensierend)
Lagerbereich
Temperatur
-20° bis 70°C
Luftfeuchtigkeit
90 % r.F. oder weniger (keine Kondensation)
Höhenlage
bis zu 2000 m
Spannungsversorgung
Eingangsspannungsbereich
85 bis 250 V AC
Leistungsaufnahme
Im Leerlauf (READY)
60 VA oder weniger
Nennlast
420 VA max.
Frequenzbereich
47 Hz bis 63 Hz
Isolationswiderstand
30MΩ min. (500 Vdc), zwischen AC-Leitung und Gehäuse
Widerstandsfähige Spannung
1390 Vac (2 Sekunden), zwischen AC-Leitung und Chassis
Kontinuität der Erde
25 Aac/ 0,1 Ω max.
Sicherheit *5 Entspricht den Anforderungen der folgenden Richtlinie und Norm.
Sicherheit
Niederspannungsrichtlinie 2014/35/EU*5 EN 61010-1 (Klasse I, Verschmutzungsgrad 2)
Elektromagnetische Verträglichkeit (EMV) *5 *6 Erfüllt die Anforderungen der folgenden Richtlinie und Norm.
Elektromagnetische Verträglichkeit (EMV)
EMV-Richtlinie 2014/30/EU EN 61326-1 (Klasse A) EN 55011 (Klasse A, Gruppe 1) EN 61000-3-2 EN 61000-3-3
Unter folgenden Bedingungen
Verwendung des mitgelieferten Prüfkabels (TL12-TOS).
Verwenden Sie ein abgeschirmtes Kabel mit einer Länge von weniger als drei Metern, wenn der SIGNAL I/O verwendet wird.
Zubehör
Zubehör
Netzkabel: 1 Stück, Messleitung TL12-TOS: 1 Satz, Kurzer Stab: 2 Stück (Diese werden zwischen den Klemmen OUTPUT und SAMPLING eingesetzt.), Netzsicherung: 2 Stück (2, einschließlich einer Ersatzsicherung im Sicherungshalter), Bedienungsanleitung: 1 Exemplar
*1 Zeitliche Begrenzung in Bezug auf den Ausgang. Die Wärmeabstrahlungskapazität am Ausgangsblock des Prüfgeräts ist unter Berücksichtigung von Größe, Gewicht, Kosten und anderen Faktoren auf ein Drittel der Nennleistung ausgelegt. Verwenden Sie das Prüfgerät immer innerhalb der unten angegebenen Grenzwerte. Die Verwendung des Prüfgeräts außerhalb dieser Grenzwerte führt zu einem übermäßigen Anstieg der Temperatur des Ausgangsblocks, wodurch die interne Schutzschaltung ausgelöst werden kann. Unterbrechen Sie in diesem Fall die Prüfung für etwa 30 Minuten und drücken Sie dann den STOP-Schalter. Wenn die Temperaturen auf ein normales Niveau fallen, kehrt das Prüfgerät in den Bereitschaftszustand zurück.
Umgebungstemperatur t (°C)
Prüfstrom I (A)
Pausenzeit
Maximal zulässige Dauerprüfzeit
t ≤ 40°
40 < I ≤ 60
Gleich oder größer als die Prüfzeit
≤ 10 Minuten
20 < I ≤ 40
Gleich oder größer als die Prüfzeit
≤ 30 Minuten
I ≤ 20
nicht erforderlich
Kontinuierliche Ausgabe möglich
*2 Zur Reaktionszeit des Ohmmeters. Ein Widerstandswert wird sofort ermittelt und anhand der gemessenen Spannungs- und Stromwerte berechnet. Die Reaktionszeit des Ohmmeters entspricht den Reaktionszeiten des Volt- und Amperemeters. *3 Die Beurteilung auf der Basis von Widerstandswerten und Spannungswerten kann nicht gleichzeitig erfolgen. *4 Begrenzt durch die maximale Nennleistung und die Ausgangsklemmenspannung. Das Prüfgerät kann innerhalb des unten angegebenen Bereichs verwendet werden. *5 Gilt nicht für Modelle auf Bestellung. *6 Nur bei Modellen mit CE-Kennzeichnung auf dem Bedienfeld.
